vérifier le backfocus

[matfoolish]

Bonjour à tous,



je souhaiterais savoir comment faire pour vérifier si le backfocus donner par le fabricant est correcte, y a t'il une méthode

j'ai un correcteur de coma GPU 2" avec une roue a filtre diviseur optique et camera ASI2600MC, j'ai donc respecter les 55mm de backfocus



Pourriez vous m'aider svp

[ursus]

j'imagine que tu as un  newton.



Pour vérifier le bon regleage de la distance de ton correcteur, il te faut prendre des photos puis regarder les étoiles dans le coin.

il faut regarder des photos brutes (non traitées) prises avec des temps courts (5s) pour éviter les problèmes de suivi et suffisamment longue pour éviter la turbulence. On peut monter le gain à fond,  il ne s'agit pas de faire une belle photo mais de visualiser les défauts des étoiles.  De manière évidente, cela suppose que la collimation soit bien faite



Si tu es à la bonne distance (ie backfocus), tu auras des étoiles rondes,

Si la distance est trop courte ou trop longue, tes étoiles seront allongés en direction du centre (il restera de la coma) ou au contraire allongé  et courbé comme sil elles tournaient autours du centre.

De mémoire, si la distance est trop courte, les étoiles sont allongées vers le centre.





Il faut parfois ajouter des cales pour gagner un  mm. ça se règle par essai et erreur



Ah, avec des filtres, il faut prendre en compte l'épaisseur des filtres dans le backfocus. De mémoire, rajouter 1.3 de l’épaisseur des filtres. A vérifier.





[matfoolish]

Merci, donc si j'ai un filtre de 2mm, il me faut ajouter 2+1.3mm c ça ?

Ma focale de newton à 860 joue t'elle dans le calcul ?



[krotdebouk]

Il y a 1 heure, matfoolish a dit :

donc si j'ai un filtre de 2mm, il me faut ajouter 2+1.3mm c ça ?

Non... il faut ajouter 1/3 de 2 mm, 0.67 mm, donc un BF de 55,7 mm au final.

Mais il n'y a pas que le BF avec ce capteur au format APSC et petits pixels, il y a aussi le tilt (l'inclinaison du capteur par rapport à l'axe optique). Un BF bien réglé donnera quand même des étoiles allongées avec du tilt et je ne parle pas de la collimation du Newton... J'ai depuis peu une 2600 mono et je suis justement en train de régler tout ça, à voir ici si ça t'intéresse.

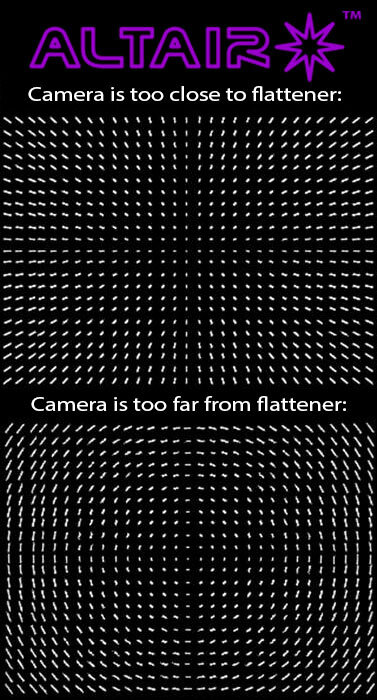

Un petit schéma pour le BF

Modifié 7 juillet 2021 par krotdebouk

[matfoolish]

super merci

du coup si tu fait un réglage même léger du tilt tu augmente un peu le backfocus

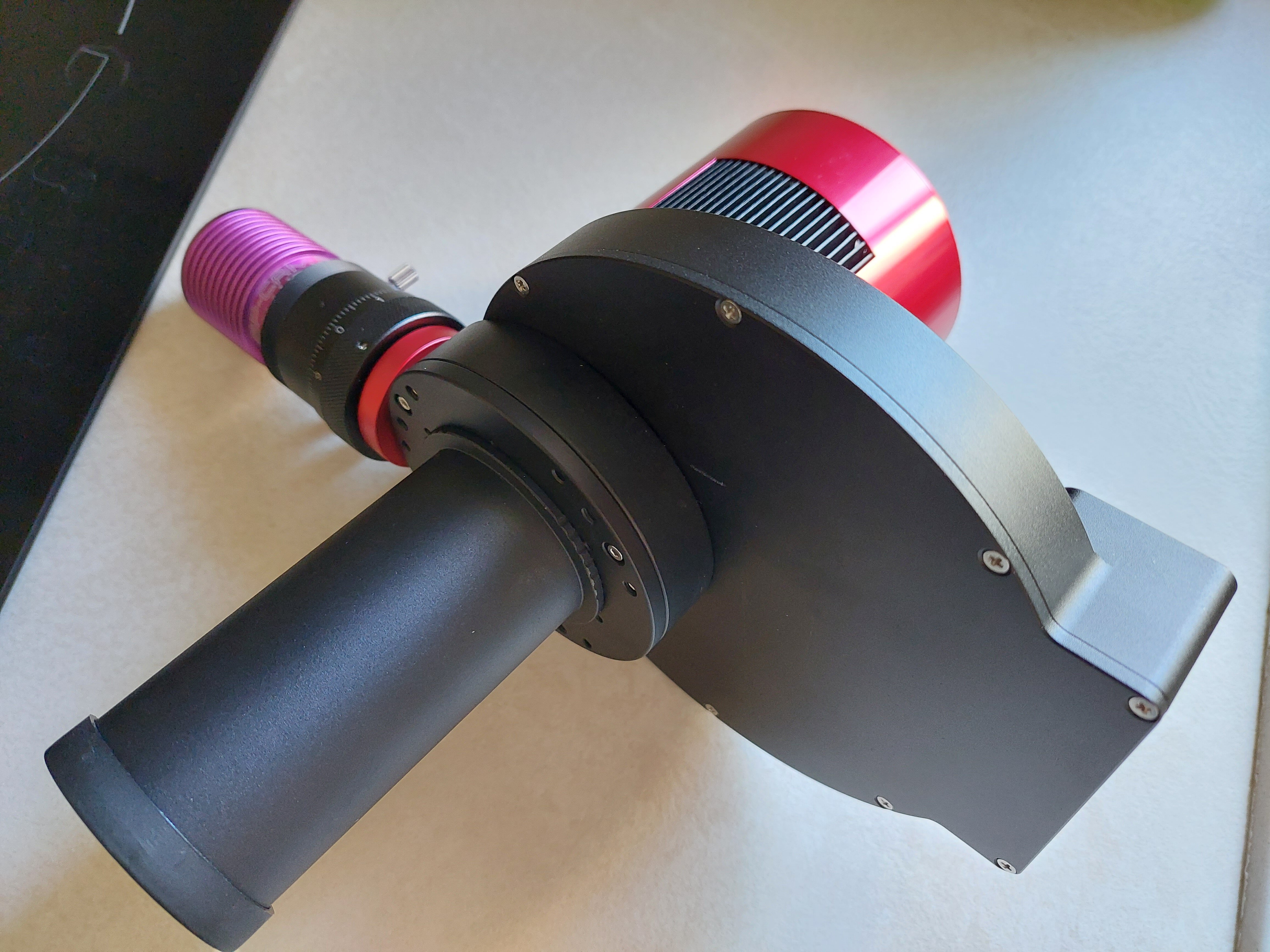

je te montre mon système imageur

[krotdebouk]

il y a 30 minutes, matfoolish a dit :

du coup si tu fait un réglage même léger du tilt tu augmente un peu le backfocus

De fait oui, le réglage du tilt se compte en 1/10 de mm et en plus dans ton cas, il y a la collimation de ton Newton qui va en rajouter une couche...

La bague ZWO n'est pas super pratique à utiliser, il faut ajouter 3 vis BTR sans tête M4 x 4 pour ne pas trop contraindre le plateau au serrage (une poussante de chaque côté de la vissante). Les changer de position dans le noir est un coup à finir sans vis tout court ! Je viens d'en commander ici, pas trouvé au détail ou avec des FDP qui me ramènent au même prix que la boite en lien.

Je pense que tu devrais d'abord régler ta collimation avec la bague de tilt complètement serrée, puis passer au tilt avec la méthode au masque de Bahtinov et finir par le BF. Pour ce dernier, ajouter des cales modifiera l'orientation du correcteur par rapport au capteur et donc le réglage du tilt sera à reprendre... Pour ce réglage, j'ai pris des cales en diamètre intérieur 48 mm chez Sodemann (0.1, 0.2, 0.3, 0.5 et 1 mm).

C'est du pinaillage mais je pense que la caméra en vaut la peine. A faire une nuit de pleine lune et une fois fait, ne plus toucher à quoi que ce soit

Modifié 7 juillet 2021 par krotdebouk

[matfoolish]

J'attends mon orion optics ct8 qui devrait arriver enfin j'espère

Merci encore bonne soirée

[Modération]

Bonjour @matfoolish,



Pour une raison de visibilité, nous déplaçons votre post dans la rubrique : Support débutants



Merci de votre compréhension

Bien à vous

La Modération



[Bohns]

Le 07/07/2021 à 18:50, krotdebouk a dit :

Non... il faut ajouter 1/3 de 2 mm, 0.67 mm, donc un BF de 55,7 mm au final.

Bonjour.

Faut-il rajouter ce 1/3 de l’épaisseur du filtre également dans le cas de l’utilisation d’un tiroir ou d’une roue à filtre inséré(e) dans le BF ???

J’utilise une ASI533MC (mêmes pixels mais capteur plus petit que la 2600) et ai respecté la doc ZWO pour avoir un BF de 55mm avec leur tiroir à filtre, et ils n’y font pas mention de cet ajout (ou alors, c’est discret). Il me semble que mes étoiles restent rondes sans cet ajout et malgré l’utilisation d’un tri-bande ou d’un UHC-S.



D’ailleurs, on fait comment pour connaître l’épaisseur d’un verre de filtre sans risquer de le rayer ?

Modifié 6 août 2021 par Bohns

[krotdebouk]

L'explication sur la prise en compte de l'épaisseur du filtre est ici. Qu'il soit dans un tiroir ou dans une roue à filtres, c'est pareil.

Il y a un peu de tolérance sur le backfocus d'un correcteur ou réducteur, il se peut très bien que tu sois dans cette marge. Grossis beaucoup l'image dans les coins pour en être sûr..

Edit : la diagonale du capteur de la 533MC est de 16 mm, moins sensible à ce type de défaut qu'un capteur plus grand comme celui de la 2600 (28 mm).

L'épaisseur des filtres est très souvent indiquée par le fabriquant sur son site.



Modifié 6 août 2021 par krotdebouk
