Problème autofocus ZWO EAF

Drase · 9 juillet 2021

Bonsoir,

J'ai reçu récemment mon premier EAF et effectue mes premiers essais ce soir, c'est un échec total.

Déjà avec l'asiair je pensais que ca coulerait de source, mais en fait ca complique les choses quand il ne trouve pas le focus, parce que du coup on ne peut même pas faire la MES... Mais c'est un autre sujet.

Concernant l'autofocus, il fait sa courbe en V, part dans un sens puis dans l'autre, et finit par me trouver le "bon" point de focus, selon lui. Et selon lui, le foyer c'est des jolis donuts... J'ai lu dans un autre sujet que le backlash n'était pas un sujet avec l'aisiair, donc qu'est ce qui peut causer ce problème ?

Un moment je me suis dit que le PO ne supportait pas bien le poids sans la vis de blocage, mais quand je fais le focus manuellement il a l'air de tenir donc bon. Et il est installé sur un PO V-Power TS, c'est pas du haut de gamme, mais si ca fonctionne sur les PO SW il n'y a pas de raison...

Même avec l'EAF d'installé je peux tourner légèrement la molette de démultiplication, ce qui traduit un gros jeu, est ce que ca pourrait être à cause de ca ? Pas le jeu de l'EAF donc mais du PO ? Donc la MAP de l'asiair n'utiliserait pas les statistiques relevées sur l'étoile ?

Merci pour vos réponses

Modifié 10 juillet 2021 par Drase

Malik · 9 juillet 2021

il y a une heure, Drase a dit :

Même avec l'EAF d'installé je peux tourner légèrement la molette de démultiplication

salut

faudrait savoir à quoi correspond « légèrement »

il y a une heure, Drase a dit :

Et il est installé sur un PO V-Power TS

c’est un crayford ? Est il bien serré ? Pas de glissement ?

Drase · 10 juillet 2021

Salut @Malik

Merci pour ta réponse

Il y a 12 heures, Malik a dit :

faudrait savoir à quoi correspond « légèrement »

En fait j’ai réessayé ce matin et elle bouge très peu, je peux bouger dans un sens et dans l’autre mais c’est tout de suite bloqué, mais j’ai souvenir que ça bougeait plus hier soir. Après quantifier c’est assez compliqué sans mesurer, mais au moins assez pour mettre la MAP en l’air à f4...

Il y a 12 heures, Malik a dit :

c’est un crayford ? Est il bien serré ? Pas de glissement ?

Oui, bien serré oui je n’ai jamais eu de soucis à ce niveau là, mais bon sans l’eau j’avais la vis de blocage.
J’ai pensé aussi à un glissement, mais étant donné qu’il tient la MAp quand elle est faite manuellement avec l’eaf je me dis que ça doit être autre chose, sinon il glisserait aussi

C'est celui-ci https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/mise-au-point-focus/porte-oculaires-v-power-pour-newton_detail

Il est quand même assez fiable (en même temps mon seul point de comparaison c'est celui de la 80ED...)

Modifié 10 juillet 2021 par Drase

Titophe · 10 juillet 2021

Il m’est arrivé une ou 2 fois d’avoir des problèmes de MaP avec l’EAF et l’ASIair. A chaque fois, c’était parce que j’avais oublié de faire une approche de la mise au point en manuel.
Pour faciliter la chose, j’ai noté la valeur de la MaP en fonction de mon train optique et je repars de ce point avant de lancer la procédure d’autofocus de l’ASIair.

Modifié 10 juillet 2021 par Titophe

Malik · 10 juillet 2021

Il y a 1 heure, Drase a dit :

mais étant donné qu’il tient la MAp quand elle est fait manuellement avec l’eaf

Ah je n’avais pas noté cette info

Dans ce cas ça ressemble plus à un problème logiciel que matériel

Faudra attendre l’avis d utilisateurs AsiAir du coup, moi j’ai pas

Drase · 10 juillet 2021

Il y a 1 heure, Titophe a dit :

A chaque c’était parce que j’avais oublié de faire une approche de la mise au point en manuel

Ah c’est vrai que je ne l’ai pas relancé après avoir approché la map... à vrai dire je me suis dit qu’il serait capable de la faire tout seul (c’est ma première utilisation). Je réessayerai en lui mâchant le travail

fcouma · 10 juillet 2021

Je confirme, même si je n'ai pas l'EAF mais le Sesto Senso 2, Sharpcap par exemple précise bien qu'il faut avoir déjà une MAP assez bonne, le focuseur electrique pourra alors faire une excellente MAP mais en aucun ca, il n'est fait pour trouver tout seul la bonne MAP

ça doit être idem avec l'ASIAIR

Drase · 10 juillet 2021

il y a 59 minutes, fcouma a dit :

Sharpcap par exemple précise bien qu'il faut avoir déjà une MAP assez bonne, le focuseur electrique pourra alors faire une excellente MAP mais en aucun ca, il n'est fait pour trouver tout seul la bonne MAP

Ok c'est quelque chose que j'ignorais totalement... A retester donc !

Lenico75 · 10 juillet 2021

Je ne connais pas l'asiair. J'utilise l'EAF avec SGP (et avant ca MaximDL). J'ai pas mal galéré pour arriver à faire une bonne MAP en autofocus. Les 2 points clé pour que je réussi au final : reglage du backlash (en l'occurrence 75 pas sur mes 2 EAF) et un espacement assez important entre 20 et 30 pas. Depuis.. j'ai des Vcurve qui ressemble à quelque chose et des MAP entre 95 et 100% de précision.

Espacement entre 2 points de focus pardon... j'utilise 14 points pour faire une autofocus. Et je débute en extra focal. (Donc de droite a gauche sur la courbe)

Drase · 11 juillet 2021

Il y a 19 heures, Lenico75 a dit :

reglage du backlash (en l'occurrence 75 pas sur mes 2 EAF)

A priori le backlash ne change rien avec l’asiair

Il y a 19 heures, Lenico75 a dit :

espacement assez important entre 20 et 30 pas.

Il y a 19 heures, Lenico75 a dit :

Espacement entre 2 points de focus pardon...

C’est à dire ? Pas bien compris

Lenico75 · 11 juillet 2021

Je règle l'espacement entre 2 points de mesure pour l'autofocus à 20 ou 30 pas. Et je mets 14 points de mesure pour conduire la courbe

J'ai quand même du mal a comprendre pourquoi le backlash ne compte pas avec l'asiair... asiair ou pas. Si il y a du backlash je ne vois pas comment l'autofocus peut se faire correctement si il ne prend pas en compte ce décalage. 🤔

Drase · 11 juillet 2021

il y a 4 minutes, Lenico75 a dit :

règle l'espacement entre 2 points de mesure pour l'autofocus à 20 ou 30 pas. Et je mets 14 points de mesure pour conduire la courbe

Ce doit être une notion présente dans les logiciels, parce que je ne vois pas du tout de quoi il s’agit. Et je n’ai jamais utilisé de robot focus

il y a 5 minutes, Lenico75 a dit :

J'ai quand même du mal a comprendre pourquoi le backlash ne compte pas avec l'asiair... asiair ou pas. Si il y a du backlash je ne vois pas comment l'autofocus peut se faire correctement si il ne prend pas en compte ce décalage. 🤔

C’est ce qu’on m’a dit, à priori une fois avoir fait l’aller retour dans les deux sens, il ne va que dans un seul sens jusqu’à avoir l’étoile là focalisée possible

Titophe · 11 juillet 2021

il y a 25 minutes, Drase a dit :

C’est ce qu’on m’a dit, à priori une fois avoir fait l’aller retour dans les deux sens, il ne va que dans un seul sens jusqu’à avoir l’étoile là focalisée possible

C’est exactement ça. Le backlash n’intervenant que lors d’un changement de sens de rotation du moteur, le système autofocus de l’ASIair ne va chercher le focus que dans un sens après avoir effectué une calibration avec une courbe en V.

Modifié 11 juillet 2021 par Titophe

Lenico75 · 11 juillet 2021

En effet. Mais je reste dubitatif car certes il va dans un sens pour construire sa courbe en V mais il va passer le point de focus optimum durant cette construction. Ensuite une fois la courbe obtenue il devra revenir dans l'autre sens pour se caler. Et la... la backlash va jouer. Sans cette mesure il risque de ne pas revenir au point de focus optimum mais de s'arrêter avant. Mais bon.. ce boiter a des talents cachés j'imagine. Trop fort l'asiair ! 😃

Titophe · 12 juillet 2021

Il y a 9 heures, Lenico75 a dit :

En effet. Mais je reste dubitatif car certes il va dans un sens pour construire sa courbe en V mais il va passer le point de focus optimum durant cette construction. Ensuite une fois la courbe obtenue il devra revenir dans l'autre sens pour se caler. Et la... la backlash va jouer. Sans cette mesure il risque de ne pas revenir au point de focus optimum mais de s'arrêter avant. Mais bon.. ce boiter a des talents cachés j'imagine. Trop fort l'asiair ! 😃

lors de son retour en arrière, le boîtier refait une mesure du FWHM des étoiles et en déduit où il se trouve sur la courbe V. Ainsi il s’arrête quand il estime être au plus prêt du point idéal de focus. Avec cette procédure la backlash n’a aucune importance…

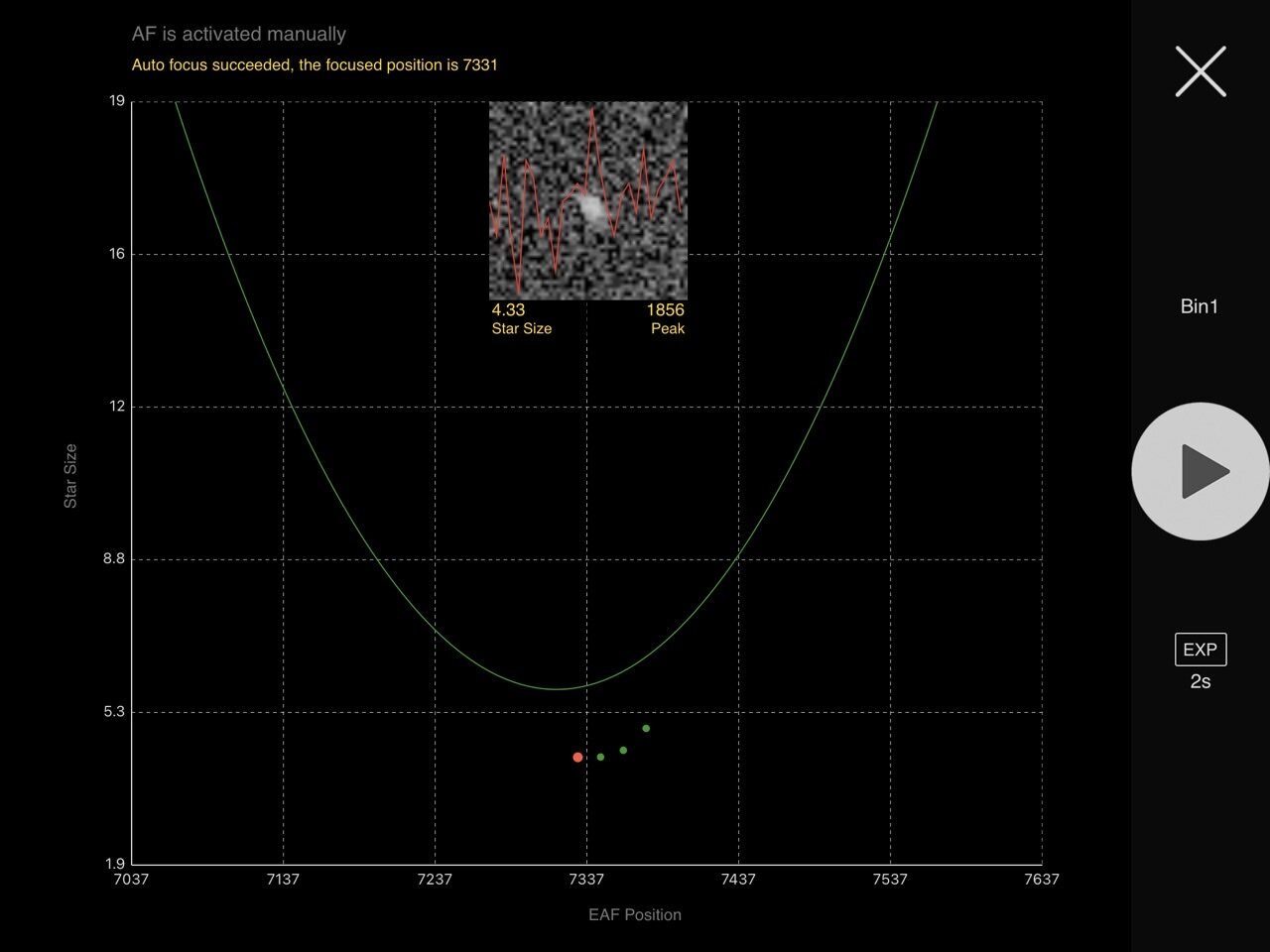

Sur la copie d’écran ci dessous on voit la courbe en V réalisée lors de son étalonnage (en déplaçant le focuser de la droite vers la gauche) puis les points de réglage finaux toujours en se déplaçant de la droite vers la gauche avec le point rouge correspond à la validation de la mise au point.

Colmic · 12 juillet 2021

Salut,

retour d'expérience sur l'EAF et l'autofocus dans l'ASiair pro...

Déjà tu peux régler dans l'ASiair l'espacement entre les pas de mesure, c'est le premier champ juste avant les x degrés, x heures etc..

De base il me semble qu'il est réglé à 30, moi je l'ai mis à 15.

Plus ton PO est précis, plus tu peux baisser cette valeur.

Ensuite, le mieux est effectivement d'avoir approché la MAP. De toutes façons pour le Polar Align tu es obligé d'avoir des étoiles à peu près à la MAP pour commencer.

Le mieux c'est de noter dans un coin de ta tête la valeur de focus approximative, comme ça tu peux tout de suite y aller quand tu démarres l'ASiair.

Sur le mien je sais que c'est autour de 3000 pas.

Ce n'est pas parce que l'Asiair fait son autofocus dans le même sens qu'il faut négliger le réglage du Backlash, je dirais même que c'est indispensable de l'avoir réglé précisément.

Si le Backlash n'est pas réglé précisément, tu vas avoir un glissement dans les valeurs de pas, par exemple il ne reviendra pas exactement à zéro une fois la crémaillère (ou le Crayford) rentrée.

Je rappelle qu'il y a un champ pour le backlash dans les réglages de l'ASiair, c'est pas pour rien qu'il est là.

La méthode de réglage est décrite dans une excellente vidéo de ASiair entraide francophone.

Toujours vérifier le point zéro. On rentre à fond le Crayford, ça doit afficher zéro.

Faire le test avec plusieurs aller-retour en demandant par exemple 4000 puis 0 puis 4000, pour bien vérifier que le Backlash est correctement intégré et qu'il revient exactement à la même position.

Ca le mieux c'est de le faire sur une étoile avec un Bahtinov et constater que ça n'a pas bougé.

J'ai les 2 EAF, l'ancien et le nouveau (sans alim 12V), le premier a 60 pas de Backlash, le nouveau en a 55.

Drase · 12 juillet 2021

Bonjour à tous,

il y a 7 minutes, Colmic a dit :

Le mieux c'est de noter dans un coin de ta tête la valeur de focus approximative, comme ça tu peux tout de suite y aller quand tu démarres l'ASiair.

Oui mais ca c'est un soucis pour moi, avec le correcteur coulissant dans le PO le point de MAP est très variable. Et je ne peux pas le mettre en vissant, le correcteur sortira bien trop du foyer, et si je le rentre entièrement une grosse partie est sur le chemin optique primaire/secondaire 😕

il y a 28 minutes, Titophe a dit :

Avec cette procédure la backlash n’a aucune importance…

il y a 7 minutes, Colmic a dit :

Ce n'est pas parce que l'Asiair fait son autofocus dans le même sens qu'il faut négliger le réglage du Backlash, je dirais même que c'est indispensable de l'avoir réglé précisément.

Si le Backlash n'est pas réglé précisément, tu vas avoir un glissement dans les valeurs de pas, par exemple il ne reviendra pas exactement à zéro une fois la crémaillère (ou le Crayford) rentrée.

Bon là les avis divergent 😅 Je vais regarder cette vidéo et tenter un réglage la prochaine fois, que ca serve ou pas, ca ne peut pas faire de mal (j'imagine)

Modifié 12 juillet 2021 par Drase

Colmic · 12 juillet 2021

il y a 7 minutes, Drase a dit :

Oui mais ca c'est un soucis pour moi, avec le correcteur coulissant dans le PO le point de MAP est très variable.

Pas normal ça. Comment fais-tu alors pour connaître précisément ton bacfocus au correcteur ?

T'as des photos de ton montage à nous montrer ? Ca m'inquiète tout ça

Drase · 12 juillet 2021

il y a 30 minutes, Colmic a dit :

Comment fais-tu alors pour connaître précisément ton bacfocus au correcteur ?

Le tirage ne bouge pas, seulement le correcteur qui coulisse dans le PO, et est tenu par 3 vis. Pas l'idéal pour le tilt et aberration mais pas trop le choix

il y a 30 minutes, Colmic a dit :

Ca m'inquiète tout ça

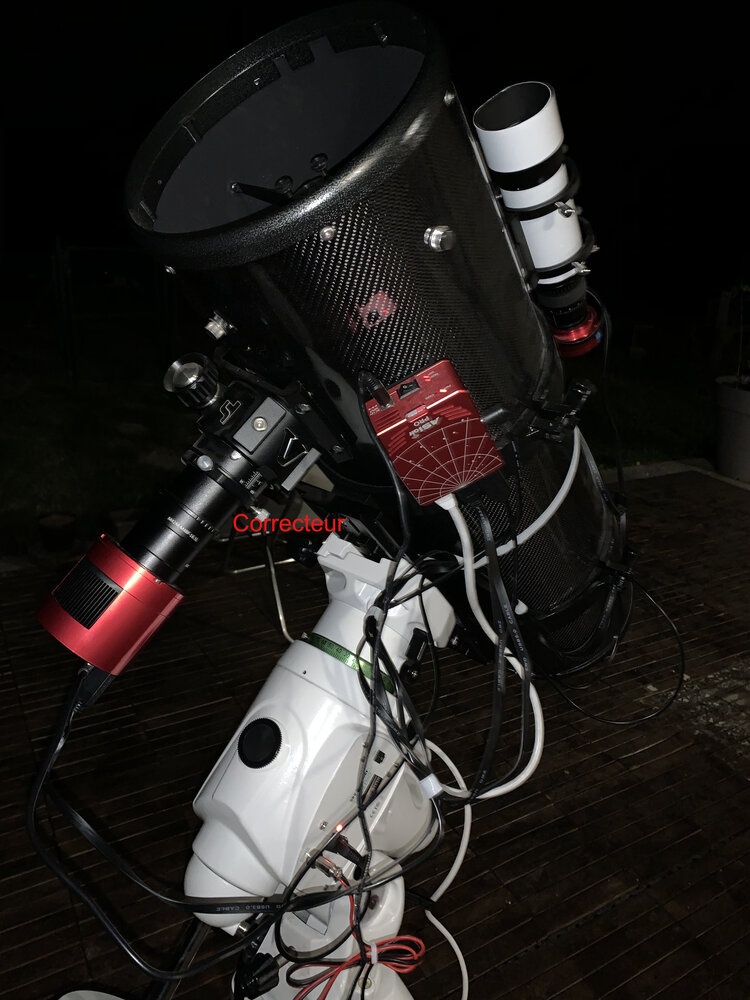

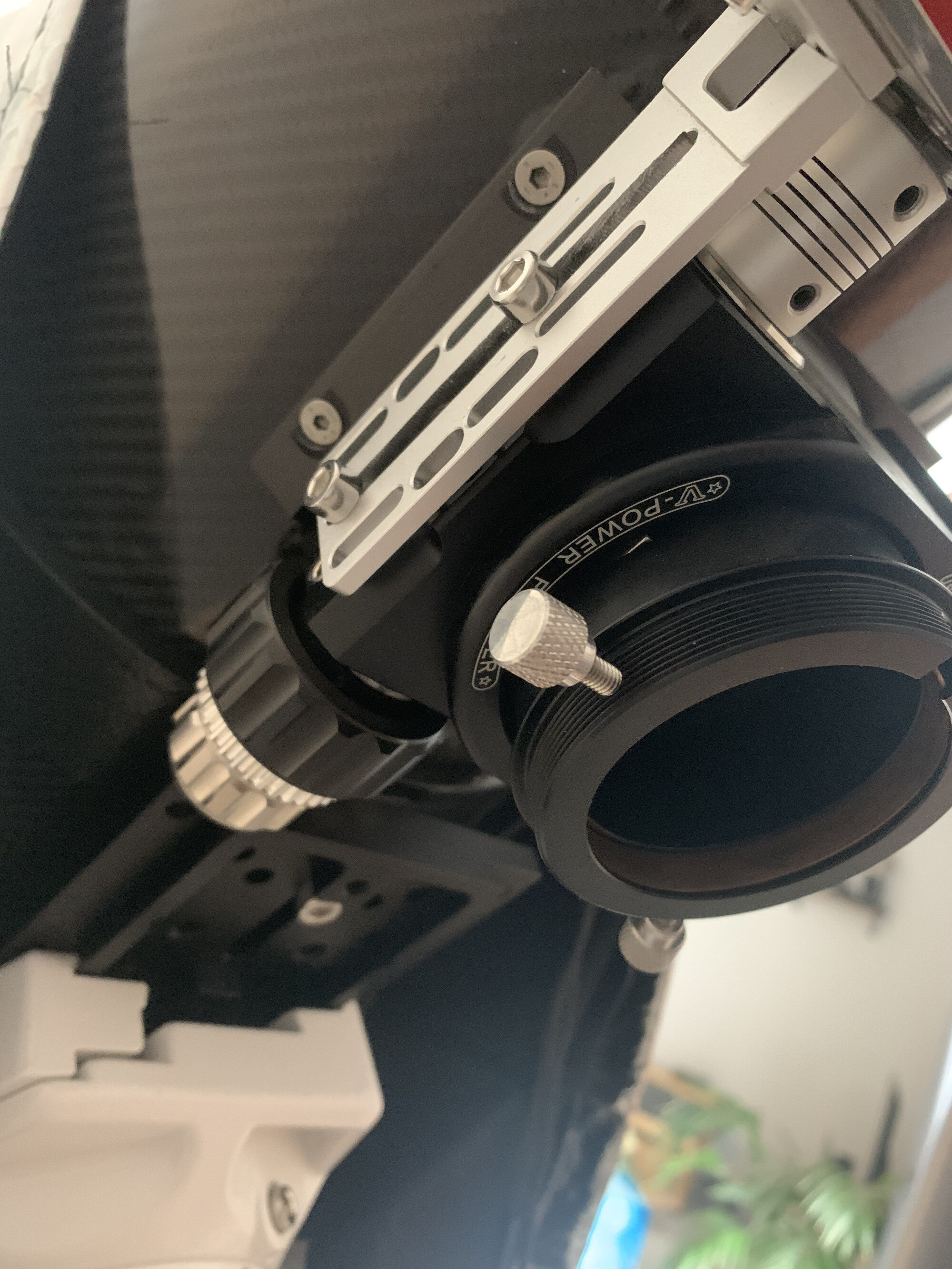

Oulah, ce que je n'ai pas dit là 😅 Voici :

On voit pas bien sur la photo mais le correcteur est très grand, en l'état actuel du montage il remonte jusqu'au bord du PO, et si je l'avance encore il créé une diffraction sur les images, qui sera visible sur les étoiles

Petite question subsidiaire par rapport à la vidéo, le comparateur, ca se connecte comment sur le PO ? (oui je suis très bricoleur vous l'aurez tous deviné).

Je peux simplement le poser sur la molette démultiplié ? Parce que je ne pense pas avoir à la tige qui engendre le mouvement du PO

Edit :

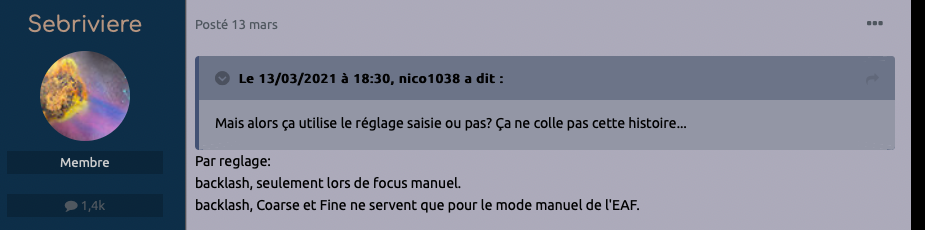

Tu es sûr de toi pour le backlash ? Il y en a plusieurs qui disent que ce réglage n'est pas utilisé par l'asiair en automatique, seulement en manuel. A priori info de ZWO

Modifié 12 juillet 2021 par Drase

Colmic · 12 juillet 2021

il y a 28 minutes, Drase a dit :

Tu es sûr de toi pour le backlash ? Il y en a plusieurs qui disent que ce réglage n'est pas utilisé par l'asiair en automatique, seulement en manuel. A priori info de ZWO

Je te montre le log de ma dernière image réalisée dans mon jardin.

En gros, il garde en mémoire la valeur de focus qu'il avait (au début de l'autorun 2869, puis au second refocus 2857).

A partir du moment où il conserve une valeur en mémoire, cette valeur doit être reproductible.

Par exemple, si pour une raison ou une autre, il plante son autofocus, il reviendra à la valeur qu'il avait en mémoire avant l'autofocus.

Si ton backlash n'est pas réglé, alors il est impossible de retomber sur la valeur exacte puisque l'EAF aura glissé.

Dans l'absolu, l'ASiair n'a pas besoin de connaître le backlash pour faire son autofocus, ça c'est vrai, mais dans les faits je peux t'assurer que ça marche bien mieux avec le réglage effectué que sans, surtout dans le cas d'un autofocus automatique tous les xx degrés.

Log enabled at 2021/06/24 23:29:44
2021/06/24 23:29:44 [Autorun|Begin] NGC6888 Start
2021/06/24 23:29:44 Target RA:20h12m53s DEC:+38°24'42"
2021/06/24 23:29:44 Exposure 180S image 1#
2021/06/24 23:32:46 Exposure 180S image 2#
2021/06/24 23:35:49 Exposure 180S image 3#
2021/06/24 23:38:52 Exposure 180S image 4#
2021/06/24 23:41:54 Exposure 180S image 5#
2021/06/24 23:44:56 [Guide] Dither
2021/06/24 23:44:56 [Guide] Dither Settle
2021/06/24 23:45:31 [Guide] Settle Done
2021/06/24 23:45:31 Exposure 180S image 6#
2021/06/24 23:48:34 Exposure 180S image 7#
2021/06/24 23:51:37 Exposure 180S image 8#
2021/06/24 23:54:39 Exposure 180S image 9#
2021/06/24 23:57:42 Exposure 180S image 10#
2021/06/25 00:00:44 [Guide] Dither
2021/06/25 00:00:44 [Guide] Dither Settle
2021/06/25 00:01:21 [Guide] Settle Done
2021/06/25 00:01:21 Start Tracking
2021/06/25 00:01:21 [Guide] Start Tracking failed
2021/06/25 00:01:21 [Guide] Stop Guiding
2021/06/25 00:01:21 [AutoFocus|Begin] Run AF when temperature changed 3.96901e+259 degrees, 15.55℃ changed to 14.51℃, exposure 2s Bin1, temperature 14.51℃
2021/06/25 00:01:21 Find Focus Star
2021/06/25 00:01:31 Find Focus Star: detect and calculate star size 2.8 ,  EAF position 2869
2021/06/25 00:01:31 Find Focus Star: finding appropriate stars star size 2.8
2021/06/25 00:01:48 Find Focus Star: detect and calculate star size 11.6 ,  EAF position 2969
2021/06/25 00:01:48 Calculate V-Curve
2021/06/25 00:01:57 Calculate V-Curve: detect and calculate star size 12.1 ,  EAF position 2969
2021/06/25 00:02:06 Calculate V-Curve: detect and calculate star size 10.7 ,  EAF position 2949
2021/06/25 00:02:16 Calculate V-Curve: detect and calculate star size 9.3 ,  EAF position 2929
2021/06/25 00:02:26 Calculate V-Curve: detect and calculate star size 7.0 ,  EAF position 2909
2021/06/25 00:02:36 Calculate V-Curve: detect and calculate star size 4.6 ,  EAF position 2889
2021/06/25 00:02:47 Calculate V-Curve: detect and calculate star size 2.9 ,  EAF position 2869
2021/06/25 00:02:57 Calculate V-Curve: detect and calculate star size 2.4 ,  EAF position 2849
2021/06/25 00:03:07 Calculate V-Curve: detect and calculate star size 3.7 ,  EAF position 2829
2021/06/25 00:03:17 Calculate V-Curve: detect and calculate star size 5.8 ,  EAF position 2809
2021/06/25 00:03:27 Calculate V-Curve: detect and calculate star size 8.3 ,  EAF position 2789
2021/06/25 00:03:37 Calculate V-Curve: detect and calculate star size 9.9 ,  EAF position 2769
2021/06/25 00:03:44 Find Focus Point
2021/06/25 00:03:54 Calculate Focus Point: detect and calculate star size 5.6 ,  EAF position 2897
2021/06/25 00:04:05 Calculate Focus Point: detect and calculate star size 4.8 ,  EAF position 2887
2021/06/25 00:04:15 Calculate Focus Point: detect and calculate star size 3.9 ,  EAF position 2877
2021/06/25 00:04:25 Calculate Focus Point: detect and calculate star size 3.0 ,  EAF position 2867
2021/06/25 00:04:36 Calculate Focus Point: detect and calculate star size 2.6 ,  EAF position 2857
2021/06/25 00:04:36 Auto focus succeeded, the focused position is 2857
2021/06/25 00:04:36 [AutoFocus|End] Auto focus succeeded
2021/06/25 00:04:44 [Guide] ReSelect Guide star
2021/06/25 00:04:46 [Guide] Start Guiding
2021/06/25 00:04:51 [Guide] Guide Settle
2021/06/25 00:04:54 [Guide] Settle Done
2021/06/25 00:04:54 Exposure 180S image 11#
2021/06/25 00:07:57 Exposure 180S image 12#
2021/06/25 00:10:59 Exposure 180S image 13#
2021/06/25 00:14:02 Exposure 180S image 14#
2021/06/25 00:17:05 Exposure 180S image 15#
2021/06/25 00:20:07 [Guide] Dither
2021/06/25 00:20:07 [Guide] Dither Settle
2021/06/25 00:20:57 [Guide] Settle Done
2021/06/25 00:20:58 Exposure 180S image 16#
2021/06/25 00:24:00 Exposure 180S image 17#
2021/06/25 00:27:03 Exposure 180S image 18#
2021/06/25 00:30:06 Exposure 180S image 19#
2021/06/25 00:33:09 Exposure 180S image 20#
2021/06/25 00:36:12 [Guide] Dither
2021/06/25 00:36:12 [Guide] Dither Settle
2021/06/25 00:36:51 [Guide] Settle Done
2021/06/25 00:36:51 Exposure 180S image 21#
2021/06/25 00:39:53 Exposure 180S image 22#
2021/06/25 00:42:56 Exposure 180S image 23#
2021/06/25 00:45:59 Exposure 180S image 24#
2021/06/25 00:49:01 Exposure 180S image 25#
2021/06/25 00:52:04 [Guide] Dither
2021/06/25 00:52:04 [Guide] Dither Settle
2021/06/25 00:52:12 [Guide] Settle Done
2021/06/25 00:52:12 Exposure 180S image 26#
2021/06/25 00:55:15 Exposure 180S image 27#
2021/06/25 00:58:18 Exposure 180S image 28#
2021/06/25 01:01:20 Exposure 180S image 29#
2021/06/25 01:04:23 Exposure 180S image 30#
2021/06/25 01:07:26 [Autorun|End] Finish Autorun
Log disabled at 2021/06/25 01:07:26
Log enabled at 2021/06/25 01:09:48
2021/06/25 01:09:48 [Autorun|Begin] NGC6888 Start
2021/06/25 01:09:48 Target RA:20h13m0s DEC:+38°22'42"
2021/06/25 01:09:48 Exposure 180S image 1#
2021/06/25 01:12:51 Exposure 180S image 2#
2021/06/25 01:15:54 Exposure 180S image 3#
2021/06/25 01:18:56 Exposure 180S image 4#
2021/06/25 01:21:59 Exposure 180S image 5#
2021/06/25 01:25:02 [Guide] Dither
2021/06/25 01:25:02 [Guide] Dither Settle
2021/06/25 01:25:42 [Guide] Settle Done
2021/06/25 01:25:42 Exposure 180S image 6#
2021/06/25 01:28:44 Exposure 180S image 7#
2021/06/25 01:31:47 Exposure 180S image 8#
2021/06/25 01:34:50 Exposure 180S image 9#
2021/06/25 01:37:53 Exposure 180S image 10#
2021/06/25 01:40:55 [Guide] Dither
2021/06/25 01:40:55 [Guide] Dither Settle
2021/06/25 01:41:03 [Guide] Settle Done
2021/06/25 01:41:04 Exposure 180S image 11#
2021/06/25 01:44:06 Exposure 180S image 12#
2021/06/25 01:47:09 Start Tracking
2021/06/25 01:47:09 [Guide] Start Tracking failed
2021/06/25 01:47:09 [Guide] Stop Guiding
2021/06/25 01:47:09 [AutoFocus|Begin] Run AF when temperature changed 3.96901e+259 degrees, 13.94℃ changed to 12.87℃, exposure 2s Bin1, temperature 12.87℃
2021/06/25 01:47:09 Find Focus Star
2021/06/25 01:47:26 Find Focus Star: detect and calculate star size 3.6 ,  EAF position 2857
2021/06/25 01:47:26 Find Focus Star: finding appropriate stars star size 3.6
2021/06/25 01:47:42 Find Focus Star: detect and calculate star size 13.5 ,  EAF position 2957
2021/06/25 01:47:42 Calculate V-Curve
2021/06/25 01:47:51 Calculate V-Curve: detect and calculate star size 11.8 ,  EAF position 2957
2021/06/25 01:48:00 Calculate V-Curve: detect and calculate star size 11.5 ,  EAF position 2937
2021/06/25 01:48:10 Calculate V-Curve: detect and calculate star size 10.4 ,  EAF position 2917
2021/06/25 01:48:20 Calculate V-Curve: detect and calculate star size 8.3 ,  EAF position 2897
2021/06/25 01:48:30 Calculate V-Curve: detect and calculate star size 5.8 ,  EAF position 2877
2021/06/25 01:48:41 Calculate V-Curve: detect and calculate star size 3.8 ,  EAF position 2857
2021/06/25 01:48:51 Calculate V-Curve: detect and calculate star size 2.3 ,  EAF position 2837
2021/06/25 01:49:01 Calculate V-Curve: detect and calculate star size 2.6 ,  EAF position 2817
2021/06/25 01:49:11 Calculate V-Curve: detect and calculate star size 7.1 ,  EAF position 2777
2021/06/25 01:49:21 Calculate V-Curve: detect and calculate star size 9.0 ,  EAF position 2757
2021/06/25 01:49:31 Calculate V-Curve: detect and calculate star size 10.6 ,  EAF position 2737
2021/06/25 01:49:38 Find Focus Point
2021/06/25 01:49:48 Calculate Focus Point: detect and calculate star size 5.1 ,  EAF position 2872
2021/06/25 01:49:59 Calculate Focus Point: detect and calculate star size 4.4 ,  EAF position 2862
2021/06/25 01:50:10 Calculate Focus Point: detect and calculate star size 3.6 ,  EAF position 2852
2021/06/25 01:50:20 Calculate Focus Point: detect and calculate star size 2.9 ,  EAF position 2842
2021/06/25 01:50:30 Calculate Focus Point: detect and calculate star size 2.4 ,  EAF position 2832
2021/06/25 01:50:30 Auto focus succeeded, the focused position is 2832
2021/06/25 01:50:30 [AutoFocus|End] Auto focus succeeded
2021/06/25 01:50:38 [Guide] ReSelect Guide star
2021/06/25 01:50:39 [Guide] Start Guiding
2021/06/25 01:50:44 [Guide] Guide Settle
2021/06/25 01:50:48 [Guide] Settle Done
2021/06/25 01:50:48 Exposure 180S image 13#
2021/06/25 01:53:50 Exposure 180S image 14#
2021/06/25 01:56:53 Exposure 180S image 15#

il y a 28 minutes, Drase a dit :

Le tirage ne bouge pas, seulement le correcteur qui coulisse dans le PO, et est tenu par 3 vis. Pas l'idéal pour le tilt et aberration mais pas trop le choix

Si ton correcteur coulisse, alors le tirage du correcteur change.

Ton correcteur doit avoir une distance fixe au capteur, c'est indispensable.

Du coup, ta MAP ne doit pas changer d'un montage à un autre.

il y a 28 minutes, Drase a dit :

Petite question subsidiaire par rapport à la vidéo, le comparateur, ca se connecte comment sur le PO ? (oui je suis très bricoleur vous l'aurez tous deviné).

On trouve des comparateurs avec la tige pour 20 euros chez Mamazon ou Ali.

T'as bien une vis de fixation sur le PO, genre sur le Crayford ?

Drase · 12 juillet 2021

il y a 15 minutes, Colmic a dit :

Dans l'absolu, l'ASiair n'a pas besoin de connaître le backlash pour faire son autofocus, ça c'est vrai, mais dans les faits je peux t'assurer que ça marche bien mieux avec le réglage effectué que sans, surtout dans le cas d'un autofocus automatique tous les xx degrés.

Ok ! Dans tous les cas ca ne coute rien de le faire

il y a 15 minutes, Colmic a dit :

Ton correcteur doit avoir une distance fixe au capteur, c'est indispensable.

Ca c'est fixe, les bagues ne coulissent pas, c'est celles livrées avec la caméra, elles sont vissantes. Le BF est respecté et j'ai toujours la même distance entre correcteur et capteur.

il y a 15 minutes, Colmic a dit :

Si ton correcteur coulisse, alors le tirage du correcteur change.

En fait il coulisse dans le PO mais pas dans le montage caméra. Le montage est d'un bloc vissé, que je fais ensuite coulisser dans le PO

il y a 15 minutes, Colmic a dit :

T'as bien une vis de fixation sur le PO, genre sur le Crayford ?

Je ne vois pas bien de quoi tu parles. Une petite photo :

Si c'est de la vis de blocage dont tu veux parler, j'ai du l'enlever pour installer l'EAF, il faut peut être que je la réinstalle ? Vais encore devoir limer si c'est ça !

Modifié 12 juillet 2021 par Drase

Colmic · 12 juillet 2021

il y a 9 minutes, Drase a dit :

En fait il coulisse dans le PO mais pas dans le montage caméra. Le montage est d'un bloc vissé, que je fais ensuite coulisser dans le PO

Tu veux dire que tout le train caméra est mobile et il coulisse dans le PO ? Donc en gros il tient avec la vis de serrage du PO ? Très mauvais ça.

il y a 10 minutes, Drase a dit :

Si c'est de la vis de blocage dont tu veux parler, j'ai du l'enlever pour installer l'EAF, il faut peut être que je la réinstalle ? Vais encore devoir limer si c'est ça !

Non tu prends une des 2 vis qui tient la plaque de l'EAF.

Drase · 12 juillet 2021

il y a 7 minutes, Colmic a dit :

Tu veux dire que tout le train caméra est mobile et il coulisse dans le PO ? Donc en gros il tient avec la vis de serrage du PO ?

Oui, correcteur compris. Il tient avec 3 vis de serrage

il y a 8 minutes, Colmic a dit :

Non tu prends une des 2 vis qui tient la plaque de l'EAF.

Pour la mesure ? Ça ne fonctionnera pas, elle ne sont pas amovibles, et ne bougent pas lors du focus. Sinon je ferai avec le bathinov sur étoile directement

Ah sinon j’essayerai sur le filetage du PO, ça devrait fonctionner

Colmic · 12 juillet 2021

il y a 22 minutes, Drase a dit :

Pour la mesure ? Ça ne fonctionnera pas, elle ne sont pas amovibles, et ne bougent pas lors du focus. Sinon je ferai avec le bathinov sur étoile directement

On ne se comprend pas.

Je te parle de la fixation du comparateur, ensuite la tête du senseur tu la fais reposer sur une collerette du PO sur la partie mobile.

il y a 23 minutes, Drase a dit :

Oui, correcteur compris. Il tient avec 3 vis de serrage

Montage branlant assuré, tilt et défaut de collimation assurés. Tout doit être vissant si tu veux un peu de sérieux dans le montage.

Drase · 12 juillet 2021

il y a 4 minutes, Colmic a dit :

Je te parle de la fixation du comparateur, ensuite la tête du senseur tu la fais reposer sur une collerette du PO sur la partie mobile.

Ah çok, c'est plus clair merci !

il y a 4 minutes, Colmic a dit :

Montage branlant assuré, tilt et défaut de collimation assurés. Tout doit être vissant si tu veux un peu de sérieux dans le montage.

Oui je sais bien, mais pas trop le choix... Même si je trouve des bagues pour le visser en sortie, je n'aurais plus la map. A priori pas d'alternative, pourtant c'est bien le correcteur prévu et recommandé par TS pour ce tube. Si toutefois tu as une idée je suis preneur

Bon après ca fonctionne, j'ai pu faire déjà quelques images sans gros défaut.

olivierfred42 · 12 juillet 2021

bonjour

et en utilisant un systeme auto centrant dans ce style,ce serait quand meme mieux,non?? https://www.pierro-astro.com/materiel-astronomique/accessoires-optiques/oculaires/systeme-de-blocage-clicklock-baader24011_detail

Drase · 12 juillet 2021

il y a 28 minutes, olivierfred42 a dit :

https://www.pierro-astro.com/materiel-astronomique/accessoires-optiques/oculaires/systeme-de-blocage-clicklock-baader24011_detail

ah bah j'avais vu les deux autres en vente, qui n'étaient pas compatibles, mais pas celui-ci. Mais même problème, le correcteur sera toujours coulissant dedans, donc MAP changera et nombre de pas également

Ca peut cependant régler d'éventuels futurs problèmes de tilt, que j'aurais certainement un jour ou l'autre

@olivierfred42En fait non, même sans parler du problème de map il n'est pas utilisable, pas dispo en M65. Doit y avoir des bagues, je regarderai

Modifié 12 juillet 2021 par Drase

olivierfred42 · 12 juillet 2021

je ne comprends pas ton probleme de correcteur coulissant!!

tu demontes tout a chaque utilisation ??et tu n'arrives pas a le remettre toujours a la meme position??

Drase · 12 juillet 2021

il y a 11 minutes, olivierfred42 a dit :

tu demontes tout a chaque utilisation ??

Oui, obligé pour échanger avec le matériel de collimation.

il y a 12 minutes, olivierfred42 a dit :

et tu n'arrives pas a le remettre toujours a la meme position??

Un peu près si mais pas exactement, puisque ce n'est pas vissant. Après jusqu'à aujourd'hui sans EAF ce n'était pas un problème. C'est juste qu'effectivement pour avoir un point de focus précis en nombre de pas il faut exactement la même position. Je vais faire des marques sur le correcteur pour le remettre quasiment au même endroit, ca suffira dans un premier temps

Franklin.jr · 12 juillet 2021

je n'ai pas d'action chez eux, mais une bague type baader click lock et tu es tranquille, tu n'aura pas de tilt, ça rentre vraiment sans jeu si tes bagues allonges sont de bonne facture.

et puisque tu ne peux pas tout faire en vissant, pour avoir toujours la même distance PO / correcteur, tu met quelque part dans tes bagues un spacer (il faudra par contre revoir les autre bagues pour arriver au backfocus correct)

c'est ce que j'ai fait et je suis toujours pil poil pour la map.

Je n'ai pas encore d'EAF mais si je fais la map au bahtinov, que je retire l'ensemble correcteur / camera, puis que je la remet en butée dans le PO, je serre le click lock, la map reste bonne au bahtinov.

EDIT : il y a tellement peu de jeu dans le click lock que même un repère au scotch suffit à mon avis, pas besoin de spacer.

Modifié 12 juillet 2021 par Franklin.jr

Connexion

Problème autofocus ZWO EAF

Messages recommandés

Rejoignez la conversation !

En ligne récemment 0 membre est en ligne

Annonces

Aider Webastro

Information importante
