Mise en station avec un viseur polaire Losmandy/Astrotrac

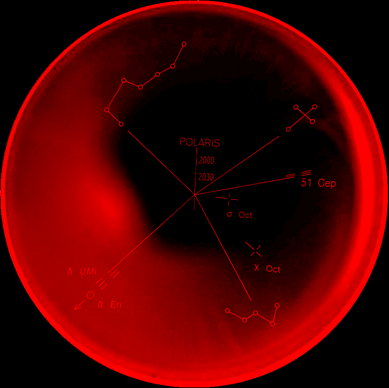

Le viseur polaire qui équipe certaines montures Losmandy et les montures Astrotrac utilise un réticule précis qui ne nécessite pas de connaître l’heure polaire contrairement aux réticules Skywatcher.





La mise en station est cependant un peu plus compliquée à faire qu’avec les réticules horaires (Takahashi, Skywatcher…). Elle se fait en 3 voire 4 étapes.

Préparation

On doit avant toute chose, et cela quelque soit le viseur polaire utilisé, commencer par mettre son trépied de niveau, en se servant du niveau à bulle généralement intégré au trépied. Pour de la photo de paysages de nuit, voire de ciel profond grand champ (focale inférieure à 400 mm environ) la précision du niveau à bulle intégré est largement suffisante. Il est complétement inutile d’utiliser des niveau précis ou électroniques…



Il faut ensuite orienter l’axe de visée du viseur polaire à l’altitude et à l’azimut de l’étoile polaire. Pour l’altitude, il suffit de régler l’angle vertical à la latitude du lieu où l’on se trouve. Pour l’azimut, on utilisera une boussole pour diriger le viseur polaire vers le Nord. A ce moment, l’étoile polaire devrait apparaitre dans le champ du viseur polaire, ou pas trop loin.

Étape 1 – Alignement grossier et orientation UMa et Cas

Amener la Polaire au centre du réticule. On tournera directement la monture sur l’axe du trépied (si c’est possible) et on affinera avec les vis de réglage d’altitude et d’azimut de la base équatoriale.

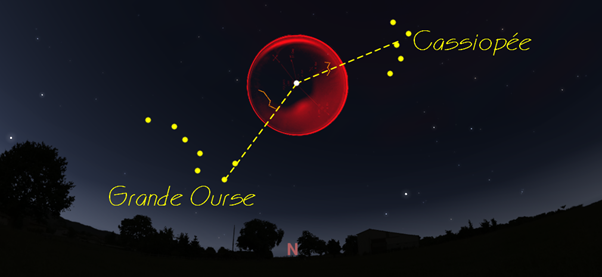

Il faut ensuite repérer les constellations de la Grande Ourse (UMa) et Cassiopée (Cas) dans le ciel, et pivoter à la main le viseur polaire pour que les dessins gravés sur le réticule soient orientés comme les constellations dans ciel. À noter que les constellations ne sont pas visibles dans le viseur polaire.

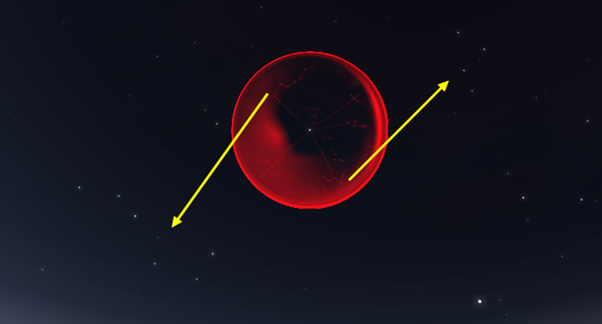

Sur cette image, on voit qu’il faut faire pivoter le viseur vers la gauche pour amener les dessins des constellations en direction des constellations visibles dans le ciel.

Il faut que les axes dessinés sur le réticule soient orientés vers le « bord de la casserole » du côté de la Grande Ourse, et vers l’étoile centrale du W (ou M) de Cassiopée.



Pour de l’imagerie grand angle (focale < 25 mm), cette précision est suffisante.

Étape 2 – Alignement de la Polaire

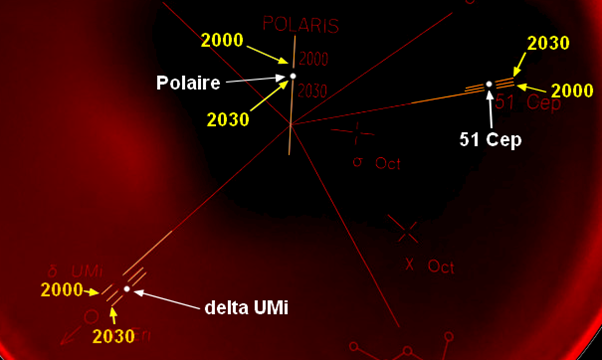

Amener la Polaire du centre du réticule jusque dans le trou dans la trait gravé et orienté vers le mot « Polaris », à l’année (approximative) proportionnellement aux indications. Ce déplacement se fait en utilisant les réglages en altitude et en azimut de la monture sans pivoter le viseur polaire. Ici le haut du trou est pour l’an 2000, le bas est pour l’an 2030. En 2021, il faut se placer approximativement au 2/3 du trou, en direction du centre du réticule.

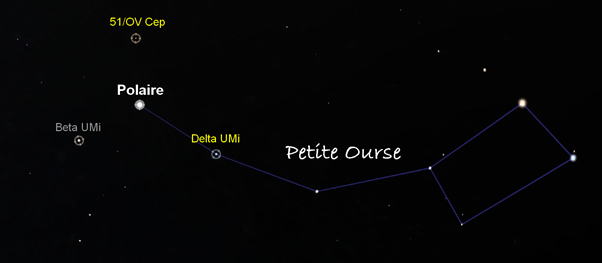

Pour les étapes suivantes, il faudra repérer deux étoiles situées à proximité de la Polaire. Ce sont dans l’ordre Delta UMi et 51 (ou OV) Cep. Ne pas confondre avec l’étoile Béta UMi qui est lumineuse et aussi proche de la Polaire que les deux autres.

Étape 3 – Alignement de Delta UMi

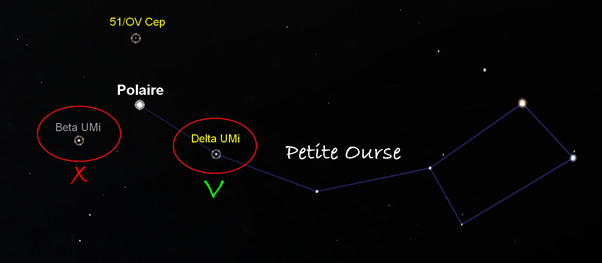

Delta UMi se trouve dans la queue de la Petite Ourse, juste après la Polaire. Sa magnitude est faible, 4.38 seulement, autrement dit, il faut un ciel convenable et assez sombre pour la distinguer. Attention de ne pas la confondre avec Beta UMi qui est un peu plus lumineuse. Delta UMi se trouve dans la queue de la Petite Ourse contrairement à Béta Umi.

Attendez que le nuit soit assez sombre pour la voir, mais si malgré cela vous ne la voyez pas, il faudra vous contenter de l’étape 2 et vous assurer d’avoir correctement aligné les axes vers le bord de la casserole de la Grande Ourse et l’étoile centrale du W (ou M) de Cassiopée.

Si vous parvenez à la distinguer, il faut orienter le viseur polaire en le faisant pivoter dans son logement et en jouant avec les réglages en altitude et en azimut de la base équatoriale pour que la Polaire reste dans son logement et que Delta UMi se place entre les traits du réticule.

En pratique il est difficile de placer convenablement les deux étoiles entre les traits des gravures au niveau des bonnes années. Si vous utilisez une focale assez courte (< 400 mm), placer les deux étoiles dans leur zone sans tenir compte des années, est suffisant pour des poses de quelques minutes.

Étape 4 – Alignement de 51 Cep

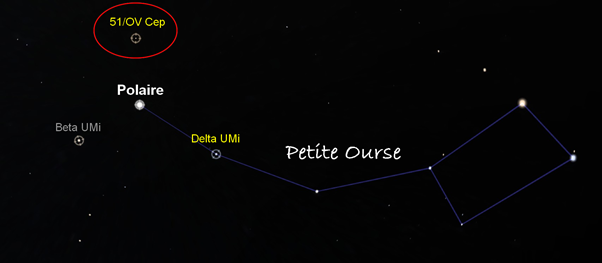

Cette 4^ième étape est généralement peu utile en photo grand champ. L’étoile 51 Cep est aussi appelée OV Cep. C’est une étoile variable dont la magnitude varie de 5.00 à 5.07. Il faut donc un ciel particulièrement bon et sombre pour la distinguer. C’est pourquoi cette étape est difficile à mettre en pratique.





On fera comme à l’étape 3, en orientant légèrement à la main le viseur polaire et en ajustant le réglage en latitude et en azimut de la base équatoriale pour amener l’étoile dans son logement tout en s’assurant que les deux autres restent à leur place.



On termine alors avec 1, 2 ou 3 étoiles dans leurs « logements » respectifs. La mise en station est terminée.
