Sursauts intempestifs GOTO Flextube 305 HELP ! :-)

[Lenico75]

Hello,

Ce n'est pas vraiment d'une grande originalité car j'ai cru comprendre que ce problème était fréquent sur les systèmes GOTO des flextube (et probablement pas que..).

J'ai depuis le début un problème récurrent (permanent) de sursaut sur le suivi en azimut. Le suivi fonctionne correctement mais toutes les 20...30s (c'est aléatoire semble-t-il) j'ai un "clac" dans le bloc moteur et un léger sursaut de quelques secondes d'arc dans l'oculaire.

Ce n'est pas hyper gênant pour le visuel mais pour la video ça devient quand même ennuyeux.  J'ai fini par tout démonter et j'ai cru dans un premier temps que c'était un problème de réglage de l'appuie du bloc moteur et de la vis sans fin sur le gros pignon de l'axe d'azimut.

J'ai retiré le bloc et fait tourner le système en suivi lunaire (donc assez rapide) mais sans qu'il soit solidarisé avec la roue crantée. Donc sans contrainte sur le moteur hormis l'entrainement des pignons de démultiplication. Et là... ben le problème perdure.

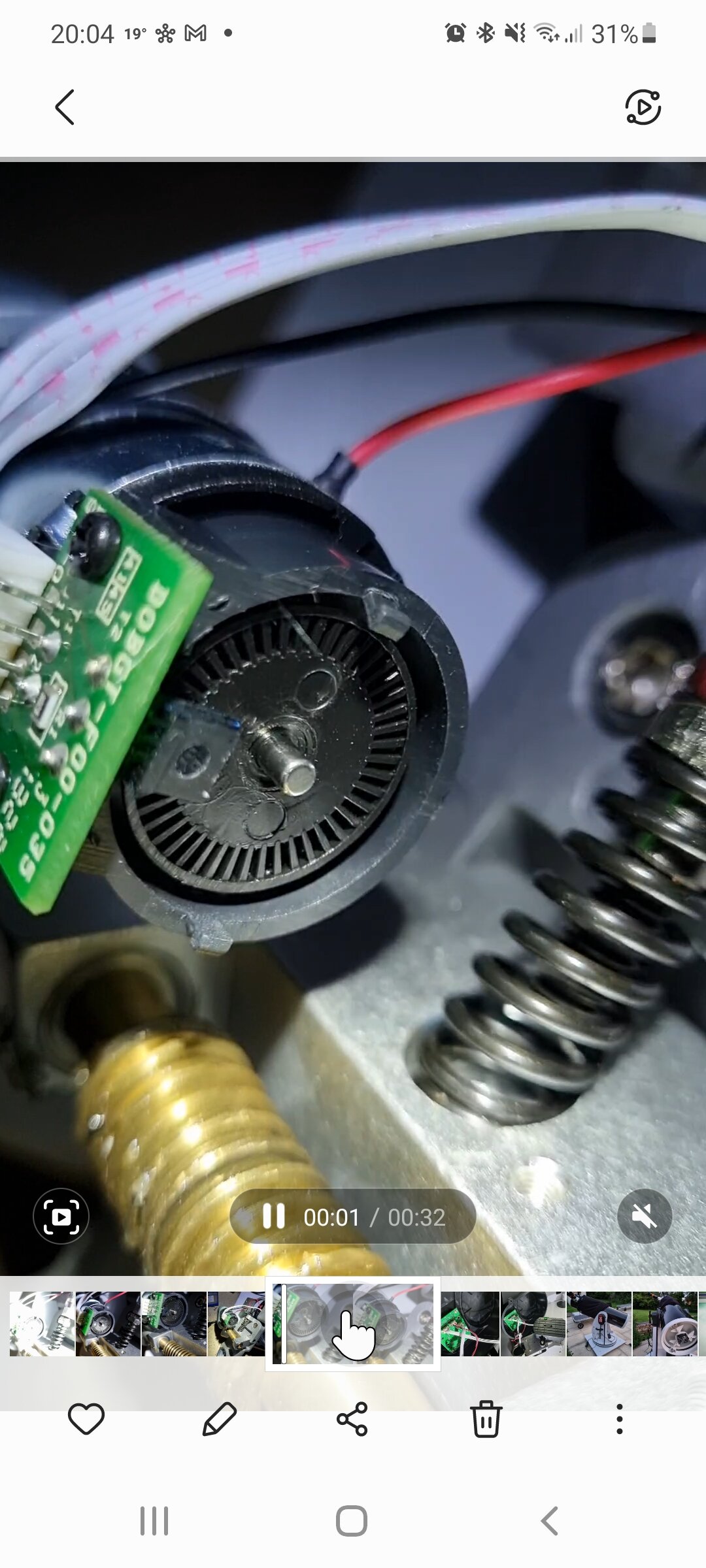

J'ai surtout constaté que ce problème de saccade se voyait très bien sur l'espèce de disque en plastique noir qui se trouve au cul du moteur. La petite roue qui tourne dans un  lecteur optique (voir photo) et qui doit (j'imagine) servir à réguler la vitesse du moteur. C'est clair..  ça saute !

Alors là je ne comprends plus rien. Ce serait le moteur qui n'arrive pas à garder une vitesse constante ? Moteur défectueux ? Ou bien ce petit dispositif avec ce lecteur optique qui ne marche pas correctement ?

Bref... je suis paumé là. Si quelqu'un à une idée de la cause, je serais super reconnaissant ! 🙂

Merci d'avance.

Nicolas





[macfly51]

Salut,



Te serait-il possible de faire un test croisé avec l'autre moteur ? afin de voir si c'est le moteur qui délire, ou s'il reçoit un ordre de la carte mère ?

[Lenico75]

Helas je n'ai pas ça sous la main 😞

[macfly51]

Avec l'autre moteur de la monture

[Lenico75]

Ô vindiou !! En voilà une mega bonne idée 🤪

J'y avais pas pensé. J'ai envoyé un mail a OU. On va voir ce qu'ils me répondent mais je vais essayer ce changement de moteur.

Merci !

[manu33]

Même problème sur mon ancien 400 Flextube et que l'ancien 300 d'un amis.

après avoir tout dépouillé sur l'ancien, je n'ai jamais repris le temps de trouver d'ou venait le soucis, mais je confirme que pour imager, c'est gênant a l'écran de voir se balader  la cible et tu perd quelques images au passage...



Manu

[Algenib]

Juste une idée comme ça, à quelle position sur le ciel cela se produit, proche du méridien, au levant, au couchant, tout le temps.

J'ai remarqué avec ces montures AZ que proche du méridien la motorisation EL patine un peu, très peu de pas moteur à mettre en action et enfin de compte un paquet de pas actionnant la motorisation EL de façon aléatoire d'un seul coup.

C'est du bas coût,

Observé sur ces matériels, nexstar se 4/5, pas sur l'évolution, pas sur les lx meade et même pas sur une az goto sw.

Le flextube goto est pour le visuel, la ccd lorsque l'axe EL travaille avec un flux de pas conséquent.



[macfly51]

Regarde la vidéo ; ça le fait quand le moteur est désaccouplé de l'entraînement.

[Algenib]

A priori la carte mère n'est pas suffisamment résolvante quand le nombre de pas par seconde est faible, c'est électronique.

Maintenant il faudrait que lenico nous informe plus sur cette position d'axe E et la survenance du pb.

C'est ce que j'avais observé sur les matériels cités.

[Lenico75]

Hello,

En fait ça se produit quelque soit la hauteur de la cible.  Et ca se produit plus semble t il lorsque la vitesse de suivi est rapide (lune plus que sideral).

Je viens de voir une vidéo d'un gars sur FB qui a un problème similaire avec une SA. Et sur la SA il y a la même roue en plastique noire avec le petit capteur optique (voir ma video). Je suis de plus en plus convaincu que le problème vient de ce capteur.

[macfly51]

as-tu fait un test croisé avec l'autre moteur ?

[Lenico75]

Hello.

Un petit up. Le probleme est corrigé !

Au final le problème venait de la petite roue noire en plastique qui se trouve derrière le moteur d'azimut.

Cette roue possède des petits rayons. Un capteur optique capte le passage des interstices entre les rayons. Et bien il y avait quelques interstices qui étaient mal ebavurés. Du coup le capteur "sautait" toujours lors de leurs passages devant lui.

Bref. J'ai bien ebavuré tous les interstices et tout remonté. Ca marche nickel maintenant !

[Jean Louis]

Il y a 10 heures, Lenico75 a dit :

Hello.

Un petit up. Le probleme est corrigé !

Au final le problème venait de la petite roue noire en plastique qui se trouve derrière le moteur d'azimut.

Cette roue possède des petits rayons. Un capteur optique capte le passage des interstices entre les rayons. Et bien il y avait quelques interstices qui étaient mal ebavurés. Du coup le capteur "sautait" toujours lors de leurs passages devant lui.

Bref. J'ai bien ebavuré tous les interstices et tout remonté. Ca marche nickel maintenant !

Bonjour,



Franchement,ça pourrait être vu au montage,cette pièce étant essentielle.



Jean Louis

[fdudu]

Le 12/09/2021 à 00:37, Lenico75 a dit :

Hello.

Un petit up. Le probleme est corrigé !

Au final le problème venait de la petite roue noire en plastique qui se trouve derrière le moteur d'azimut.

Cette roue possède des petits rayons. Un capteur optique capte le passage des interstices entre les rayons. Et bien il y avait quelques interstices qui étaient mal ebavurés. Du coup le capteur "sautait" toujours lors de leurs passages devant lui.

Bref. J'ai bien ebavuré tous les interstices et tout remonté. Ca marche nickel maintenant !

Bonjour  Lenico75,

Dans cette vidéo, à partir de la 21ème minute, on voit toutes les pièces de l'az-gti démontées : https://www.youtube.com/watch?v=iwJdrAFLPpU

En faisant une capture écran, pourrais nous indiquez de quelle pièce il s'agit stp ? Caius a apparemment le même problème avec sa monture.
Je te merci d'avance et te souhaite le bon ciel avec ta monture corrigée 👍

Franck





[Lenico75]

Je ne vois pas la pièce en question sur la vidéo.

Il ne l'a pas démontée. C'est assez simple (je pense qu'on la voit bien sur ma vidéo). Il s'agit d'une roue en plastique noir qui se trouve montée sur l'axe interne du moteur. Elle est de même diamètre que le moteur. Elle possède des ouvertures qui font comme des rayons de roue de vélo (maos en beaucoup plus dense).

Il est impossible de la confondre avec une autre pièce.

Elle est montée sur l'arrière du moteur
