AZEQ6 Problème lié à l'encombrement de la vis de réglage fin de la latitude

[anapic]

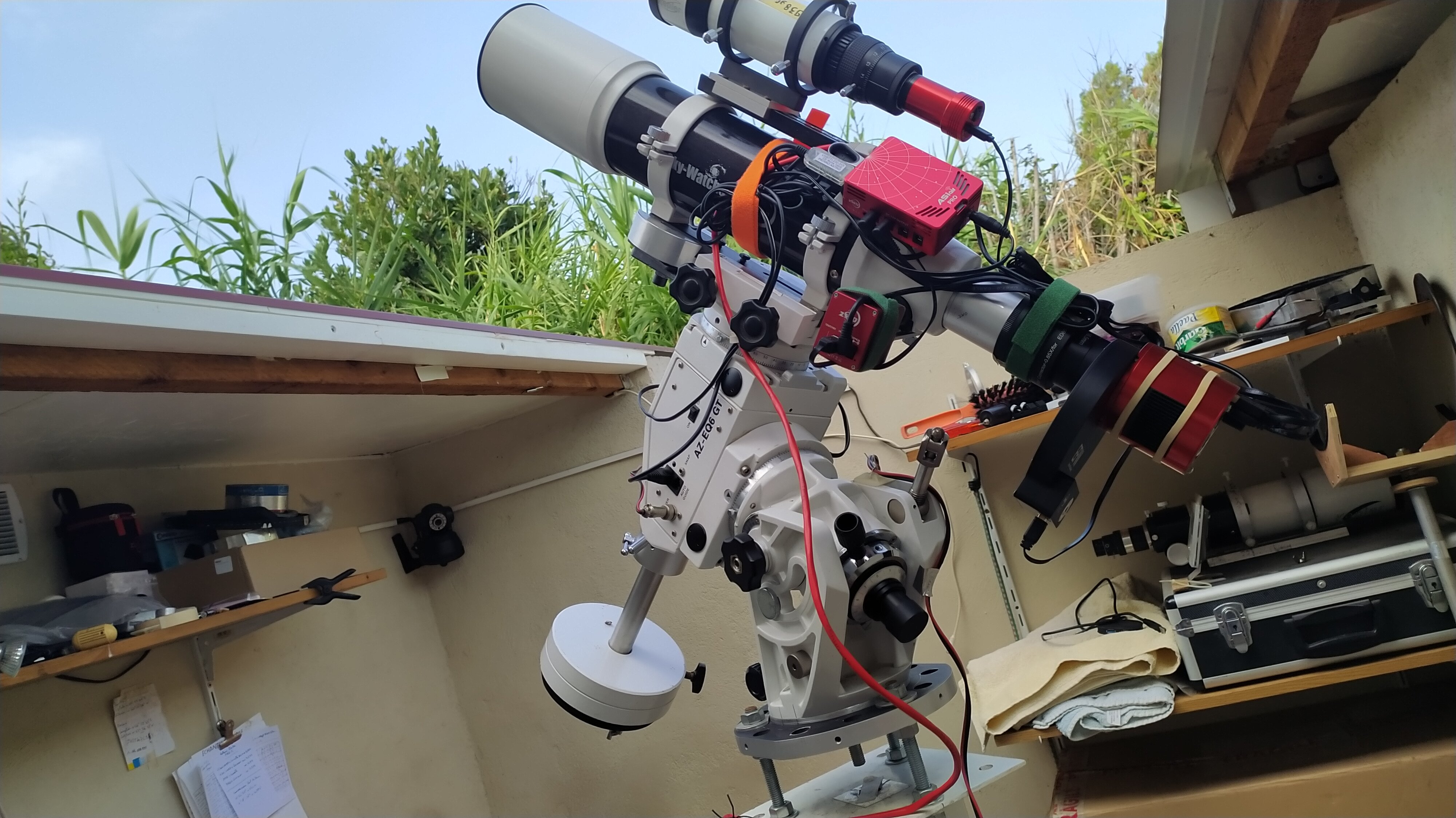

Bonjour, je cherche à mettre en place un setup composé de :

AZEQ6 + ED80 + réducteur + RAF 7 positions + caméra 294MM conformément au schéma préconisé par ZWO pour respecter le backfocus.

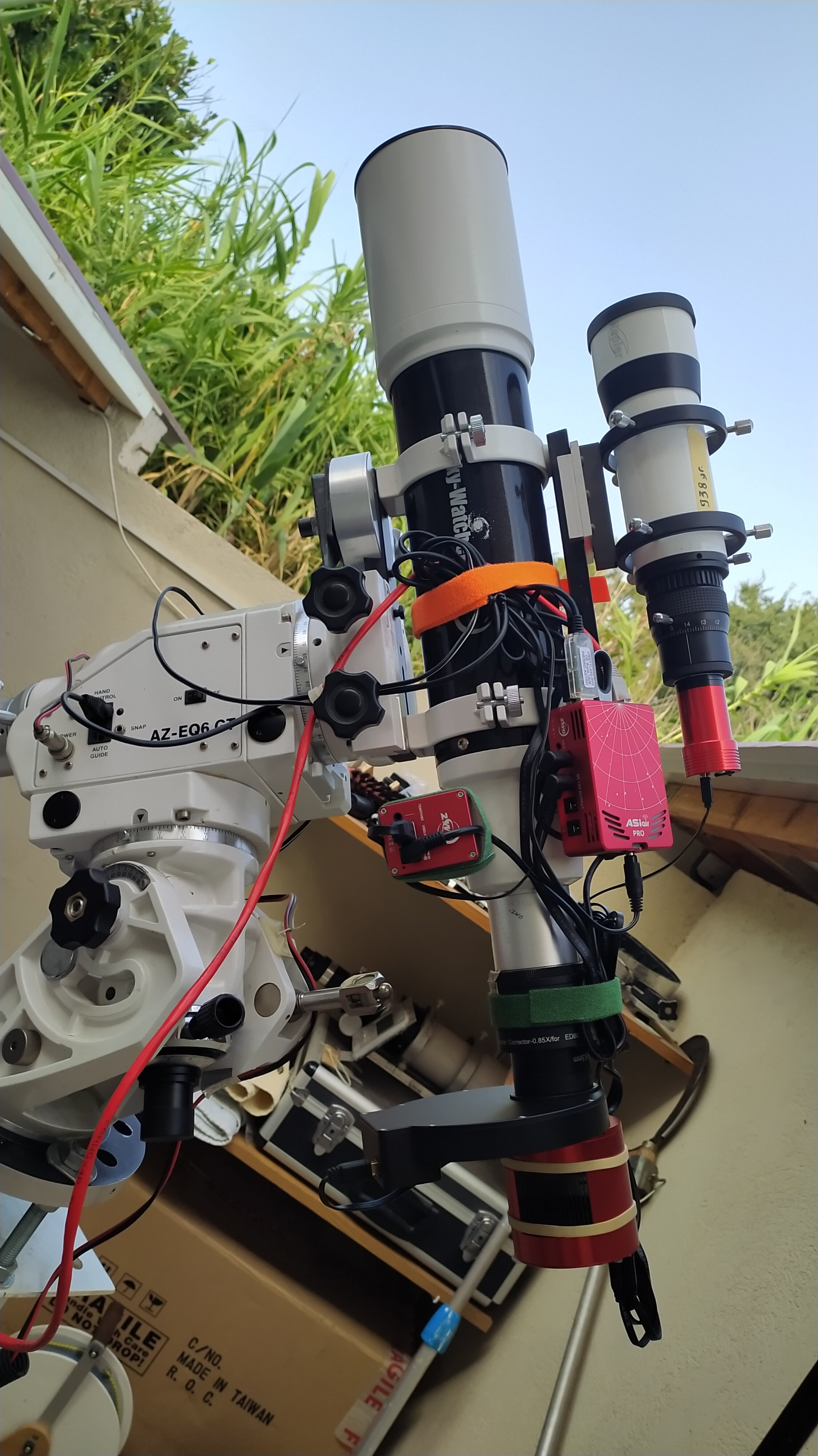

Si j'équilibre convenablement la 80ED sur la monture la roue à filtre vient taper dans la vis de réglage de la latitude. Au début j'ai contourné le problème en modifiant la mise au point quand la roue à filtre passe à proximité de la vis, c'est relativement aisé avec l'EAF mais ce n'est pas une solution pérenne.

Si je décale la 80ED vers l'arrière le déséquilibre pose alors problème en terme de suivi.

Je ne peux pas modifier la sequence réducteur --> bagues --> RAF --> camera pour cause de backfocus. J'ai pensé à ajouter un contrepoids sur l'avant de la 80ED mais cela alourdi le dispositif et risque de bouger ... à votre avis, comment puis je traiter le sujet ?



Christian





[Magellan_Team]

La monture est loin d'être en surcharge, un CP à l'avant ça devrait régler le pb.



++

[telespock]

Salut,

Peut être mettre des calle entre les colliers et la queue d'aronde genre ça

https://laclefdesetoiles.com/colliers-queues-d-aronde-supports/5074-rehausseur-20-mm-pour-colliers-prima-luce-lab.html il y a plusieurs taille jusqu'à 3cm il me semble.



[krotdebouk]

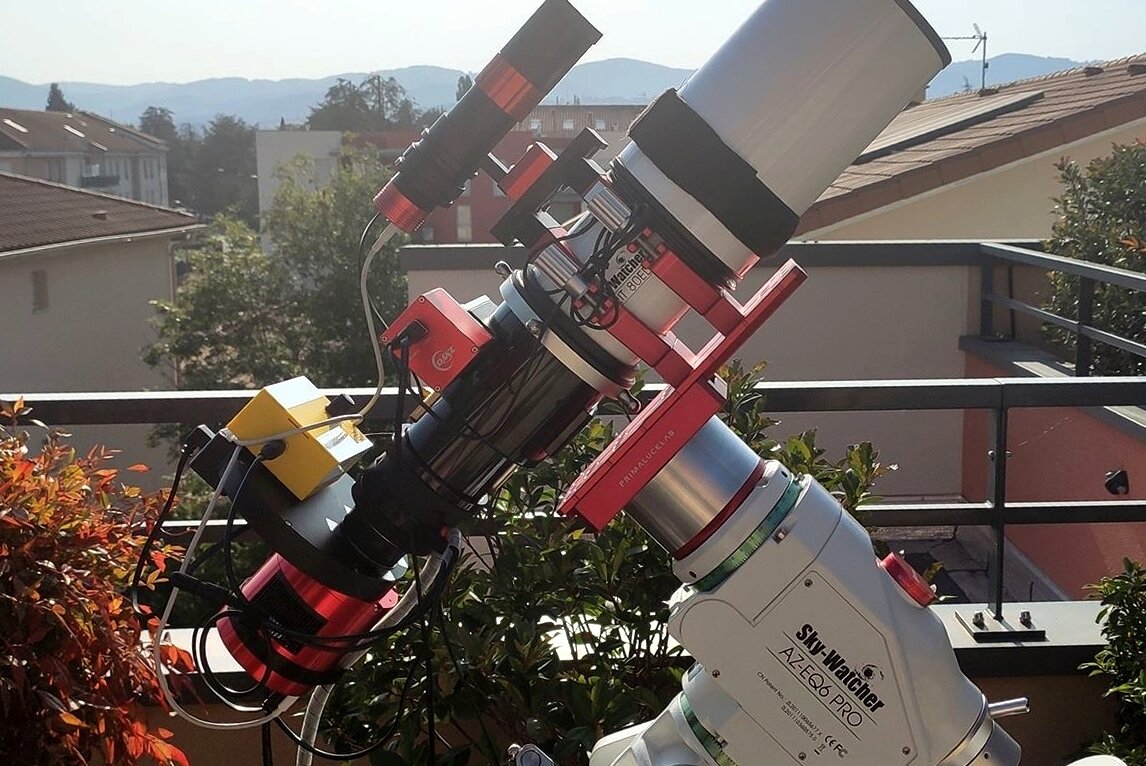

Pareil, ça m'a bien agacé ce problème.. Ca s'est fini avec la mâchoire Primalucelab et une entretoise alu de 50 mm entre les deux pièces (70 € sur usineur.fr). De toutes manières la mâchoire d'origine ne me satisfaisait pas avec une queue d'aronde losmandy, les vis sont trop courtes. J'ai préféré investir un peu avant de niquer la RAF ou de faire tomber lulu et caméra... Positionner ta lunette avec le PO sur le dessus suffira peut être. Moi c'était pas le cas avec le DO ou en tournant de 90° par rapport à la photo pour certains cadrages..



Edit : Les réhausses de 20 mm Primalucelab ne suffisaient pas pour moi

Modifié 14 août 2021 par krotdebouk

[anapic]

Merci Magellan_Team, telespock et krotdebouk. Si je vous lis bien, la solution logique est le contrepoids.J'ai trouvé moyen de rajouter 170 gr en bout de platine, il se pourrait que cela suffise.

Une question complémentaire toutefois ; quand je regarde le setup de krotdebouk je constate que sa roue à filtre est orientée vers le haut, tout le contraire de mon montage. N'y a t-il pas un risque de rotation de la roue liée à la pesanteur ? ce positionnement est-il stable ?



Christian

[Malik]

Et pk pas mettre la roue à filtre à l’opposé ?
en tournant la lunette dans ses colliers

Édit :

il y a 11 minutes, anapic a dit :

N'y a t-il pas un risque de rotation de la roue liée à la pesanteur ? ce positionnement est-il stable ?

aucun problème si tout est bien serré

je fonctionne avec ce montage depuis tjrs

dailleurs c’est ce qui m’a paru le plus naturel dès le premier montage, ne serait ce que pour pouvoir poser la lunette sur une table

[Patrick B]

Bonjour,

Je ne vois pas où est ton problème, tu peux mettre ton matériel dans la position qui t'arrange, en le faisant tourner dans le porte oculaire, moi ça passe sans souci sur une AZEQ6 et la 80ED avec une RAF ZWO 9 positions, elle est poussée a fond sur la tête de la monture

et j'ai mis un contre poids a l'avant.

Bonne soirée

Patrick

[anapic]

Merci Malik et Patrick pour vos réaction.

Le 14/08/2021 à 22:47, Malik a dit :

Et pk pas mettre la roue à filtre à l’opposé ?
en tournant la lunette dans ses colliers

Édit :

aucun problème si tout est bien serré





Je pense en effet que c'est la bonne solution, ya plus qu'à ...
