ZWO mini sur objectif Canon

[Hathor86]

Bonjour à tous/toutes

J'ai un objectif canon de 200mm qui prend un peu la poussière, je me dis que je m'en servirais bien comme lunette guide. Et donc je me suis mis en quête de "comment fixer ma ZWO 120MM-mini dessus".
Je me suis totalement perdu avec toutes les mesures différentes, les coulants,... C'est un vrai casse-tête dont je ne vois pas trop comment sortir et du coup, je viens crier au secours^^

Merci beaucoup d'avance !

(PS: Là, je suis au stade "je vais mettre du scotch, ça sera très bien" :D)

[Siolan]

Alors ce que j'essayerai c'est une bague Canon EOS vers T2 et ensuite le focuseur hélicoidal de ZWO (faut mesurer tout ça mais tu dois pouvoir trouver la bonne bague).



Un example de bague : https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/accessoires-t2/bague-adaptatrice-objectif-canon-eos-vers-t2-ts_detail



Le focuseur : https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/mise-au-point-focus/porte-oculaires-31,75mm-avec-mise-au-point-hélicoïdale-pour-filetage-t2-zwo_detail

[*Axel*]

Il y a 1 heure, Hathor86 a dit :

Bonjour à tous/toutes

J'ai un objectif canon de 200mm qui prend un peu la poussière, je me dis que je m'en servirais bien comme lunette guide. Et donc je me suis mis en quête de "comment fixer ma ZWO 120MM-mini dessus".
Je me suis totalement perdu avec toutes les mesures différentes, les coulants,... C'est un vrai casse-tête dont je ne vois pas trop comment sortir et du coup, je viens crier au secours^^

Merci beaucoup d'avance !

(PS: Là, je suis au stade "je vais mettre du scotch, ça sera très bien" :D)

Est-ce que ton canon est le 200mm f2.8?

[fdudu]

Le 25/08/2021 à 20:52, Hathor86 a dit :

J'ai un objectif canon de 200mm qui prend un peu la poussière, je me dis que je m'en servirais bien comme lunette guide. Et donc je me suis mis en quête de "comment fixer ma ZWO 120MM-mini dessus".

Bonjour Hathor86,

J'ai acheter celui ci et ça marche très bien : https://www.teleskop-express.de/shop/product_info.php/info/p11908_ZWO-EOS-Adapter-to-T2--two-part.html

Il te faudra faire des essais avec les bagues fournies pour que la map soit nickel chrome avec les objectifs. (je m'en sers pour apprécier le piqué des objectif sur un asi178mm  et avec le ration de multiplication de l'équivalent focale par rapport à la taille du capteur, ca ne pardonne rien si l'objectif n'est pas bon)

Sujet : https://www.webastro.net/forums/topic/192068-adaptateur-zwo-asi-t2-vers-objectif-canon-eos-version-ii/?do=findComment&comment=2893827



 il te faudra donc multiplier la focale physique de l'objectif par le ratio d'équivalent focale correspondant à la taille du capteur (200 x 7.2 = 1440 mm d'équivalent focale au final)

https://www.lesnumeriques.com/photo/les-tailles-de-capteurs-et-les-focales-equivalentes-pu120369.html



Bon ciel

Franck



Update : pour plus de précision et de compréhension et suite à la précision pertinente apportée par Fred_76 dans son post ci-dessous :

Il y a 6 heures, Fred_76 a dit :

Le 26/08/2021 à 12:02, fdudu a dit :

il te faudra donc multiplier la focale de l'objectif par le ratio de la taille du capteur (200 x 7.2 = 1440 mm de focale au final)

!!!!



Comme par miracle, le capteur va tordre le verre de l’objectif pour en modifier la focale. Mais c’est génial !!!



Non. Un 200 mm reste un 200 mm quelque soit la taille du capteur.



Ce qui change, c’est le champ couvert. Plus le capteur est petit plus le champ est étroit. Mais ça ne change jamais la focale.

j'ai rajouté le mot "équivalent" avant le mot "focale" car , comme le dit Fred, c'est juste le champ qui change et bien sûr pas la focale physique  😄       quoi que :

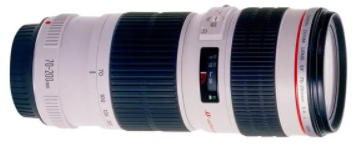

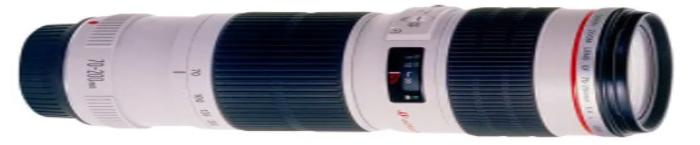

sans l'adaptateur et la caméra :         avec  l'adaptateur et la caméra  :


(pour plus de compréhension et pour éviter toute incompréhension du à une imprécision  , je tiens à préciser que ceci est une plaisanterie. L'objectif ne se déforme pas suite à un changement d'équivalent focale. Les images ont été déformées dans Photoshop)



Et avec toutes mes plates excuses à Fred et à ceux qui aurais cru que le capteur ou l'objectif se déformait physiquement suite à cette imprécision.

Modifié 27 août 2021 par fdudu

[Siolan]

Il y a 2 heures, fdudu a dit :

Bonjour Hathor86,

J'ai acheter celui ci et ça marche très bien : https://www.teleskop-express.de/shop/product_info.php/info/p11908_ZWO-EOS-Adapter-to-T2--two-part.html



Mais le problème ici c'est que c'est une mini donc tu ne peux pas la viser sur un port T2 non ? C'est pour ça que je conseillais le focuseur hélicoïdal et une bague low profile pour avoir la bonne longeur (mais peut être que ça ne sert à rien).

[fdudu]

il y a 56 minutes, Siolan a dit :

Mais le problème ici c'est que c'est une mini

exact ! dsl, je n'avais pas réfléchi à ça  bien joué Siolan 👍

Je pense que ça demande confirmation à un possesseur de la même config ou a pierro-astro, par exemple, car j'ai pu constater que le réglage avec les bagues ce joue au poil de "..." prêt (les bagues les plus fines sont de l'épaisseur d'une feuille de papier et si tu en met une de trop ou de moins, ça joue beaucoup pour la map)



et en effet, je pense que cette bague est la plus adaptée : https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/accessoires-t2/bague-adaptatrice-objectif-canon-eos-vers-t2-ts_detail car elle ce règle en longueur. Pour le focuseur   : https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/mise-au-point-focus/porte-oculaires-31,75mm-avec-mise-au-point-hélicoïdale-pour-filetage-t2-zwo_detail je ne sait pas mais l'idée est bonne en effet  en espérant que la distance entre le capteur et la première lentille de l'objectif ne soit pas trop longue. A essayer . . .



Modifié 26 août 2021 par fdudu

[Hans Gruber]

On peut utiliser ça : https://www.amazon.fr/Svbony-Adaptateur-dObjectif-Objectif-Photographie/dp/B0837G9NK4

J'en ai un moi même, ce n'est pas très "fignolé" mais ça marche.

[Hathor86]

Il y a 22 heures, *Axel* a dit :

Est-ce que ton canon est le 200mm f2.8?

C'est lui; mais j'ai aussi un vieux pentax (super takumar f/4). Je même pense qu'il conviendra même mieux





Il y a 6 heures, fdudu a dit :

Pour le focuseur   : https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/mise-au-point-focus/porte-oculaires-31,75mm-avec-mise-au-point-hélicoïdale-pour-filetage-t2-zwo_detail je ne sait pas mais l'idée est bonne en effet  en espérant que la distance entre le capteur et la première lentille de l'objectif ne soit pas trop longue. A essayer . . .

Intéressant ! Y'a une différente entre la bague zwo et l'autre ? (en dehors du prix^^)
Les mini ont un backfocus de 8.5mm ça devrait le faire.  je vous tiens au courant.

Merci beaucoup pour les conseils, vraiment !

[Hans Gruber]

intéressant mais un peu cher, ce même focuser se trouve pour moins de 20 euros sur Amazon, et il se trouve que j'en ai un aussi.

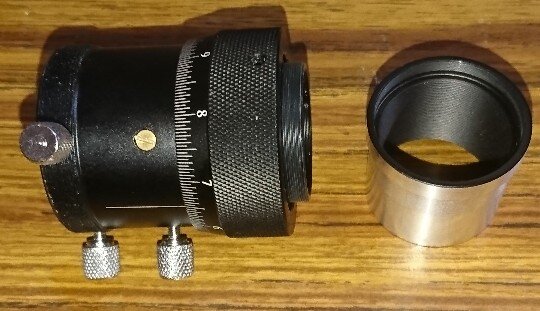

Une petite photo :

[*Axel*]

il y a une heure, Hathor86 a dit :

C'est lui; mais j'ai aussi un vieux pentax (super takumar f/4). Je même pense qu'il conviendra même mieux





Intéressant ! Y'a une différente entre la bague zwo et l'autre ? (en dehors du prix^^)
Les mini ont un backfocus de 8.5mm ça devrait le faire.  je vous tiens au courant.

Merci beaucoup pour les conseils, vraiment !

😨 guider avec le 200 /2.8 alors que c'est une bombe en AP !

https://www.astrobin.com/8qx1w8/

prends le pentax et garde le 200 pour imager!

[Fred_76]

Il y a 20 heures, fdudu a dit :

il te faudra donc multiplier la focale de l'objectif par le ratio de la taille du capteur (200 x 7.2 = 1440 mm de focale au final)

!!!!



Comme par miracle, le capteur va tordre le verre de l’objectif pour en modifier la focale. Mais c’est génial !!!



Non. Un 200 mm reste un 200 mm quelque soit la taille du capteur.



Ce qui change, c’est le champ couvert. Plus le capteur est petit plus le champ est étroit. Mais ça ne change jamais la focale.

[fdudu]

Pour rappel :
https://www.lesnumeriques.com/photo/les-tailles-de-capteurs-et-les-focales-equivalentes-pu120369.html

https://avecunphotographe.fr/coefficient-multiplicateur-petit-capteur/

Modifié 27 août 2021 par fdudu

[Fred_76]

Il y a 8 heures, fdudu a dit :

Pour rappel :
https://www.lesnumeriques.com/photo/les-tailles-de-capteurs-et-les-focales-equivalentes-pu120369.html

https://avecunphotographe.fr/coefficient-multiplicateur-petit-capteur/

Je sais, mais ils confusionnent allègrement focale et champ… ils s’en sortent avec la pirouette « focale équivalente » mais ça ne veut rien dire.



La très grande majorité des appareils photos vendus ont des capteurs de tailles largement plus petite que les plein-format d’antan (qui utilise encore un plein format à part quelques passionnés de photo ou d’astro ?). Donc seul compte maintenant le champ cadré.



En astrophoto, on a l’habitude de faire certains calculs avec la focale. Le débutant confusionné par les articles que tu as cités, va très certainement entrer le mauvais chiffre pendant bien faire, et ça va être la cata.



Donc la focale reste celle du système optique. Le champ dépend de la focale et de la taille du capteur. Épissétou !!!

[fdudu]

Il y a 2 heures, Fred_76 a dit :

Épissétou !!!

Ok chef !!!

par contre chef !!! je n'ai pas bien compris ton raisonnement mais peut importe, tu dois avoir raison !!!

quand à moi, je vais rester sur la focale car ça fais plus de 40 ans que ça me parle au niveau du champ. On ce refait pas  Épissétou !!! (je te taquine cher Fred )

par contre Hathor86, désolé pour cette confusion et cette pollution de ton fil. Oublie les 1440 mm d'équivalent focale car maintenant c'est le champ qui te faut :



et pour finir et appuyer ce que Fred à dit :

:

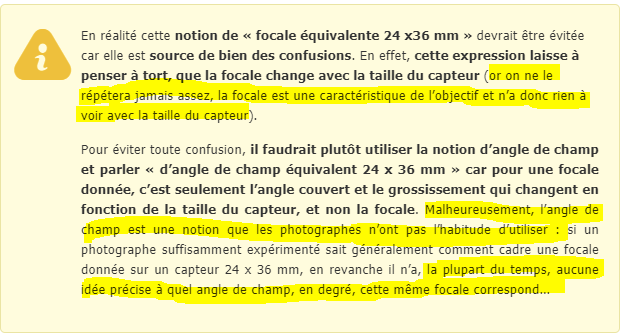

Source à lire pour comprendre le "confusionnemant" sur l'expression "équivalent focale" :  https://www.luzphotos.com/materiel/objectif/focale-objectif-def-focale-equivalente



Franck

Modifié 27 août 2021 par fdudu

[Hathor86]

Le 26/08/2021 à 22:34, Hans Gruber a dit :

intéressant mais un peu cher

On est d'accord, d'autant que c'est pour guider par imager. Quand je disais "intéressant", c'était principalement dans le sens: "Il y a donc bel et bien une solution, plusieurs même"
La commande est lancée, y'a plus qu'à... attendre une météo convenable (ce qui n'est pas prévu avant un moment... snif)





Il y a 17 heures, fdudu a dit :

désolé pour cette confusion et cette pollution de ton fil.

Pas de soucis, c'est le but d'un espace d'échange, tant qu'on reste bienveillant les uns envers les autres. (enfin dans ma tête en tout cas, ça marche comme ça)

[fdudu]

Bonjour Hathor86,

Voici ce que donne un 200 mm en full frame et le même 200 mm avec l'adaptateur et une asi 120MC  (tout frais de ce matin) :

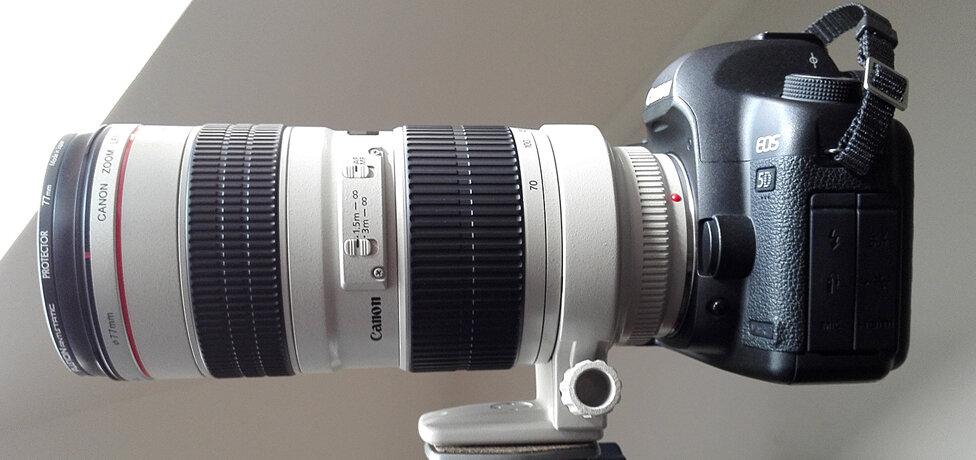

Full Frame :

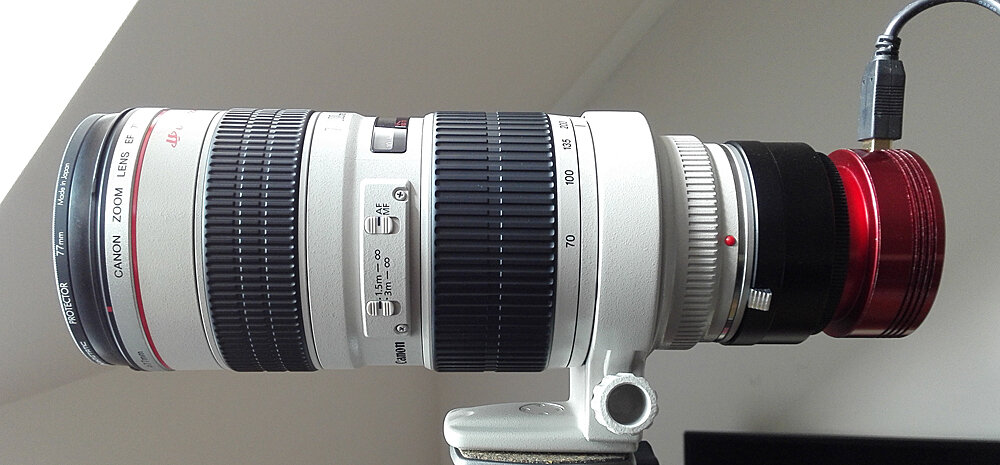

Asi120 MC avec l'adaptateur :

(j'ai pris le haut du toit à gauche)



Bon ciel

Franck

Modifié 28 août 2021 par fdudu

[Hathor86]

Il y a 9 heures, fdudu a dit :

Voici ce que donne un 200 mm en full frame et le même 200 mm avec l'adaptateur et une asi 120MC  (tout frais de ce matin)

Merci!
Il est quand même sympa cet objo, on dira ce qu'on veut.

[Hathor86]

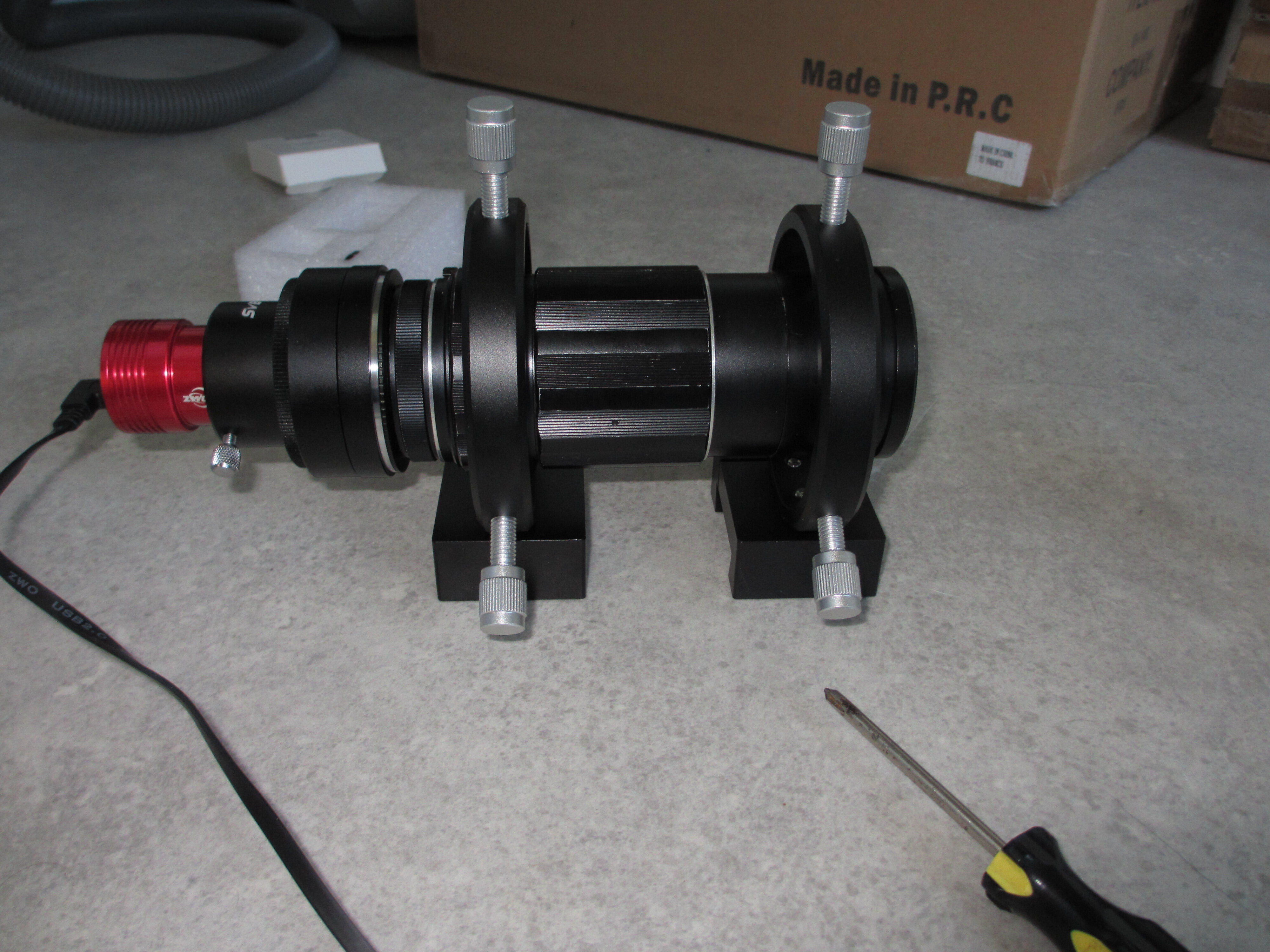

On va tester ça ce soir, ça devrait le faire !
J'ai dû un peu chipoter pour avoir le bon backfocus, mais ça marche.

PS: Désolé pour le cadrage un peu nul x)


[Moot]

Mais... C'est vraiment un objectif de marque Canon ? Il a l'air ancien et on dirait qu'il a un fonctionnement entièrement manuel (focalisation et diaphragme).

[Fred_76]

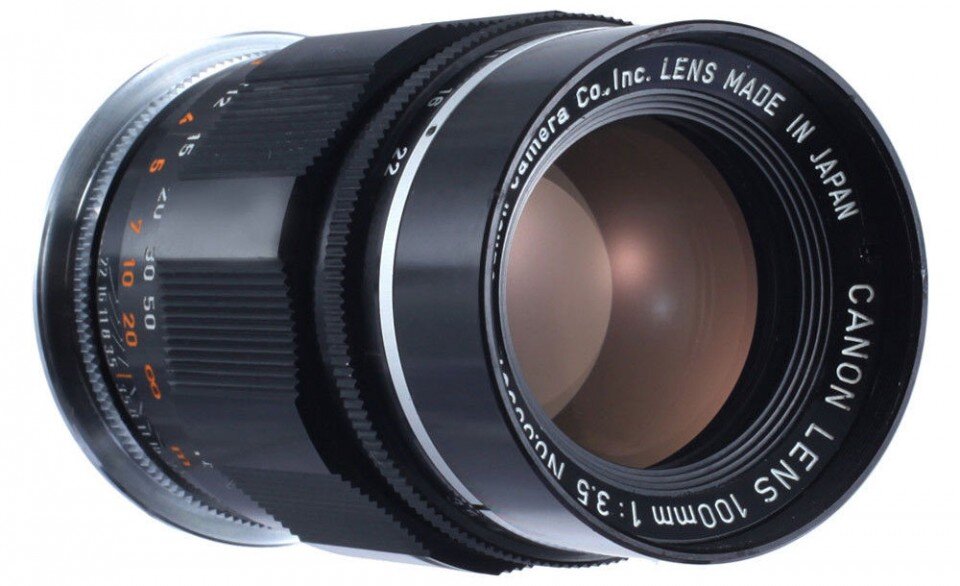

Ça ressemble au 100/3.5 :



[Hathor86]

Le 26/08/2021 à 21:36, Hathor86 a dit :

C'est lui; mais j'ai aussi un vieux pentax (super takumar f/4). Je pense même qu'il conviendra même mieux



Vous avez votre réponse
J'ai finalement opté pour le pentax au lieu du canon (mais au final osef, c'est jamais qu'une bague d'adaptation avec 0 backfocus supplémentaire)

[Hans Gruber]

Oui ça marche très bien, mais c'est un peu lourd si le setup est déjà limite.
