Tech 90mm

[lyl]

Sans prétention car je ne sais si cela mérite ça place ici. Je verrai suivant les réactions.

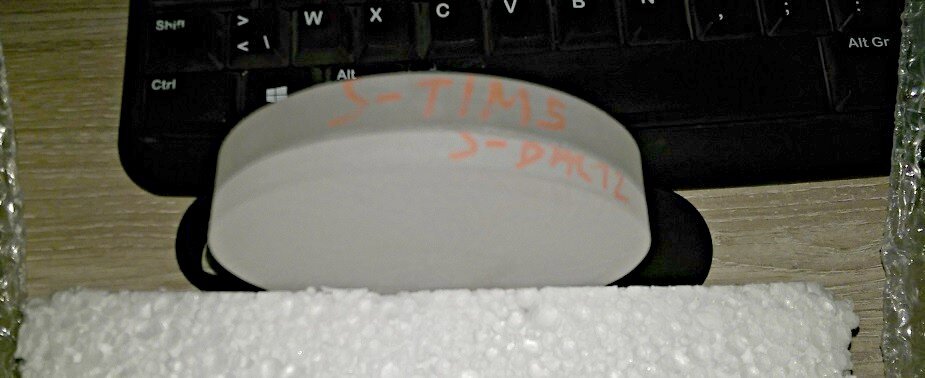

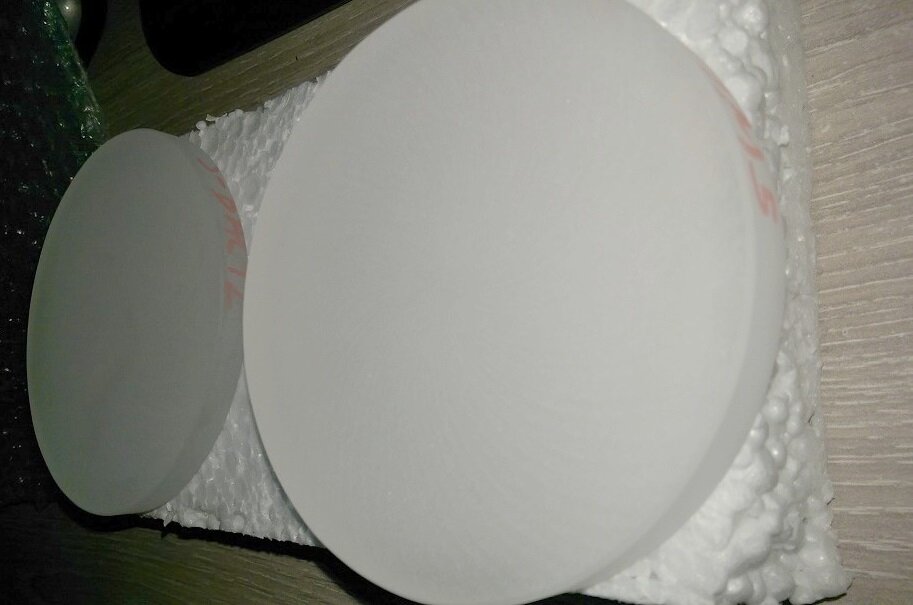

Voici une des trois paires de disques optiques ébauchés pour une 90mm à f14 avec des verres différents de BK7-F2. Une combinaison un petit peu meilleure qui permet de raccourcir un peu. Destination : lunaire/planétaire/double/objets jusqu'à la taille des Pléïades. Encore un long chemin à parcourir.

Le crown et le flint ont une apparence très différente. Je suis assez fière de voir mes calculs déjà gravé dans le matériau.

Merci à Ediver pour le boulot d'ébauchage et dégrossissage (c'était pas attendu pour cette étape, on se sent aidé).



[oliver55]

C'est une bonne démarche au contraire car c'est rare sur internet de trouver des explications sur la fabrication d'un objectif de lunette astronomique par un astram.

Bon courage à toi!

[Jorris]

Bé oui, ça serait très intéressant pour nous autres, des voir chaques étapes de l'avancé des travaux avec explications.



Ci j'ai bien compris, tu un doublet brut, dans son diamètre, sortie d'usine quoi en quelques sortes ?

Donc tu va devoir ? Le tailler/lui donner la forme, comment ? L'épaisseur, comment pourquoi, le calage, le traitement ?

Moi j'ai vraiment aucune idée de comment on fait ça, les techniques  l'outillage tout ça, donc je vais suivre avec grand intérêt.

[lyl]

Le verre d'origine : coulé et recuit au Japon.

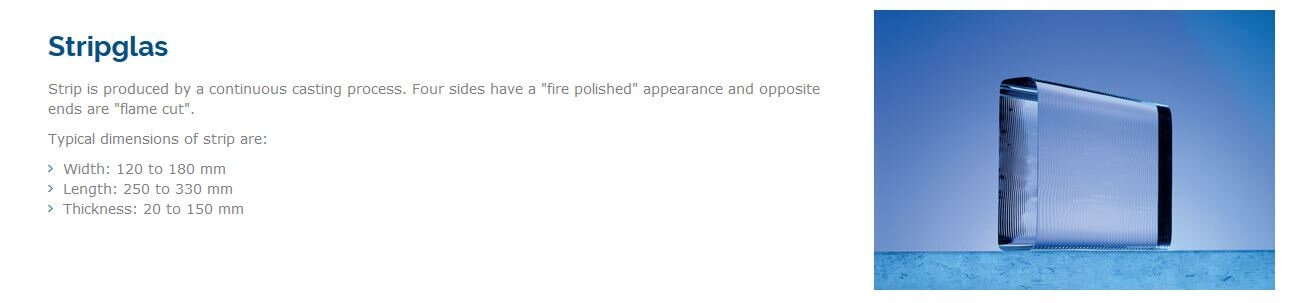

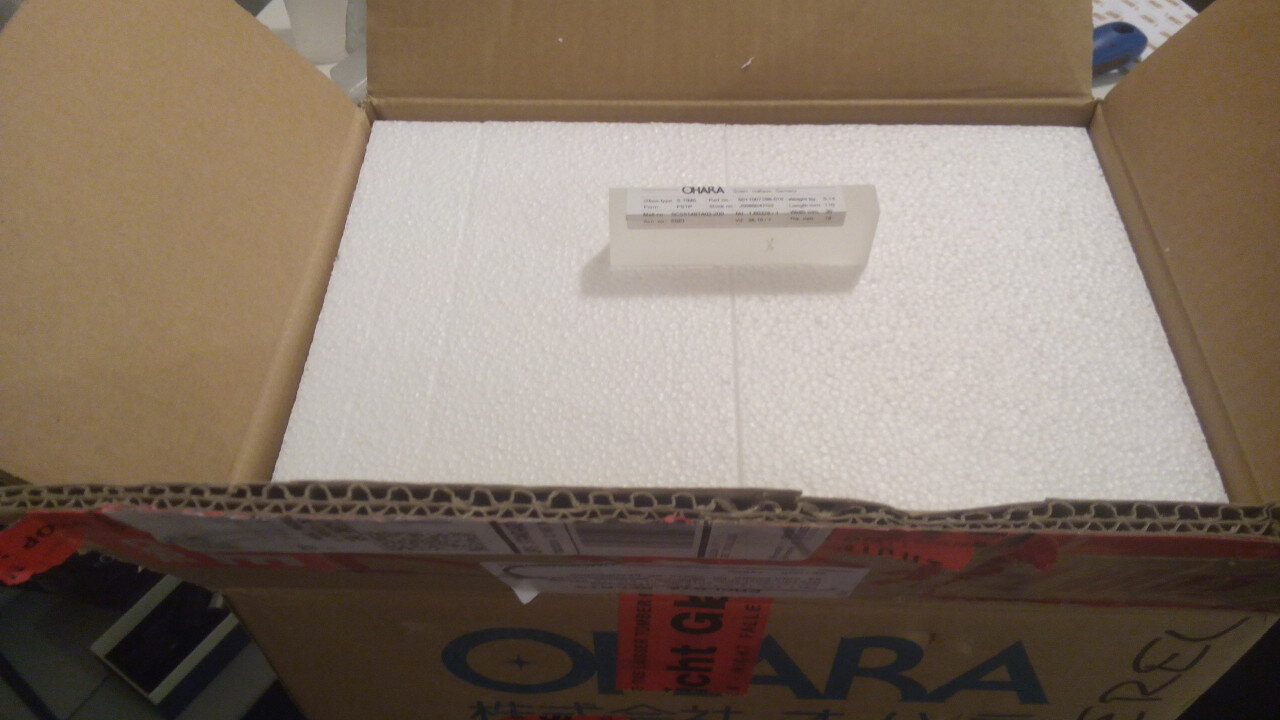

Un petit échantillon pour le fun, premier contact avec Peter Melcher, Ohara Gmbh. Verre S-TIM5 équivalent Schott F5

Ce choix est issu de recherches historiques, la combinaison BAK2 - F5 est connue et ancienne.

La commande date de 2019.

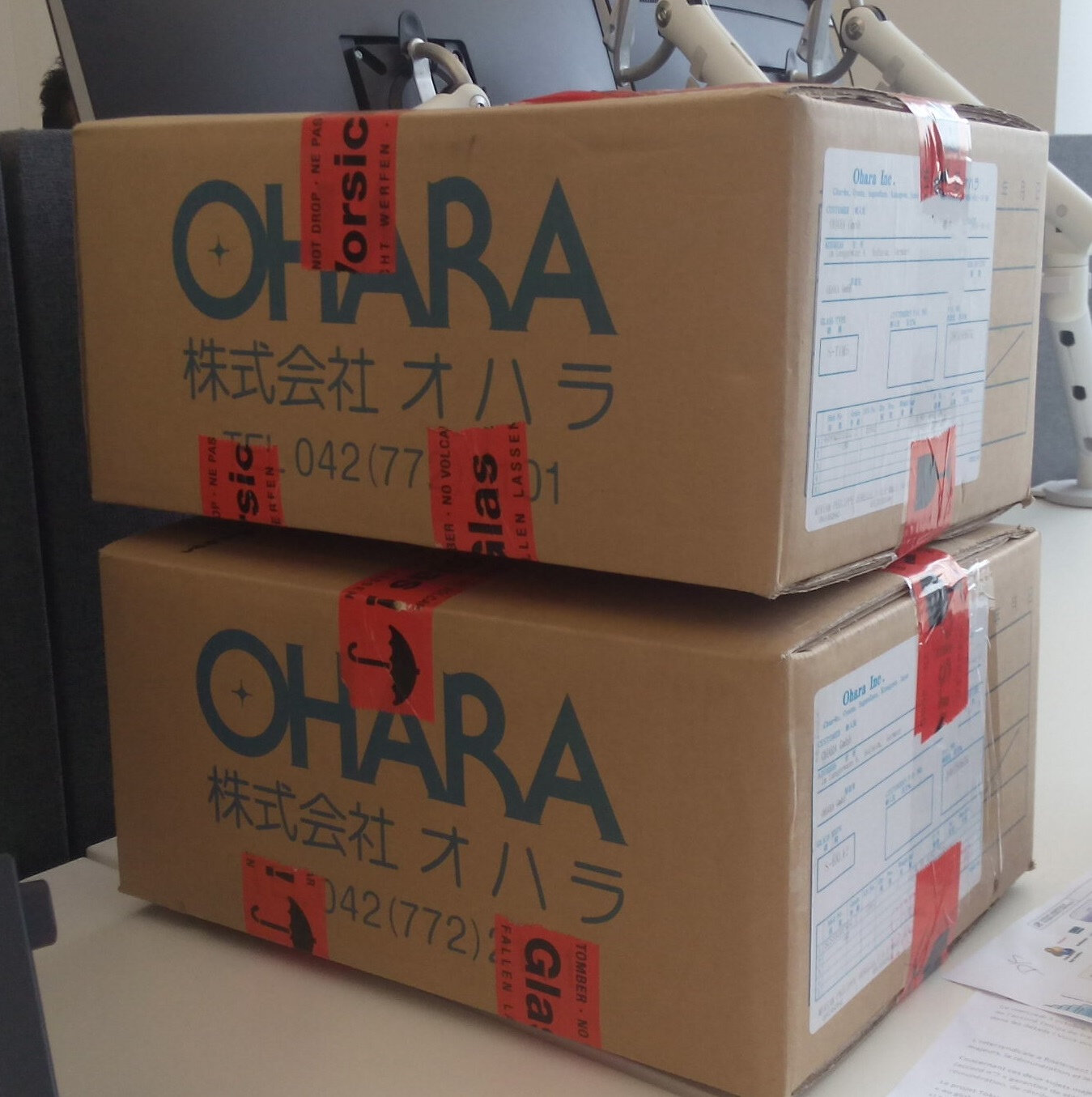

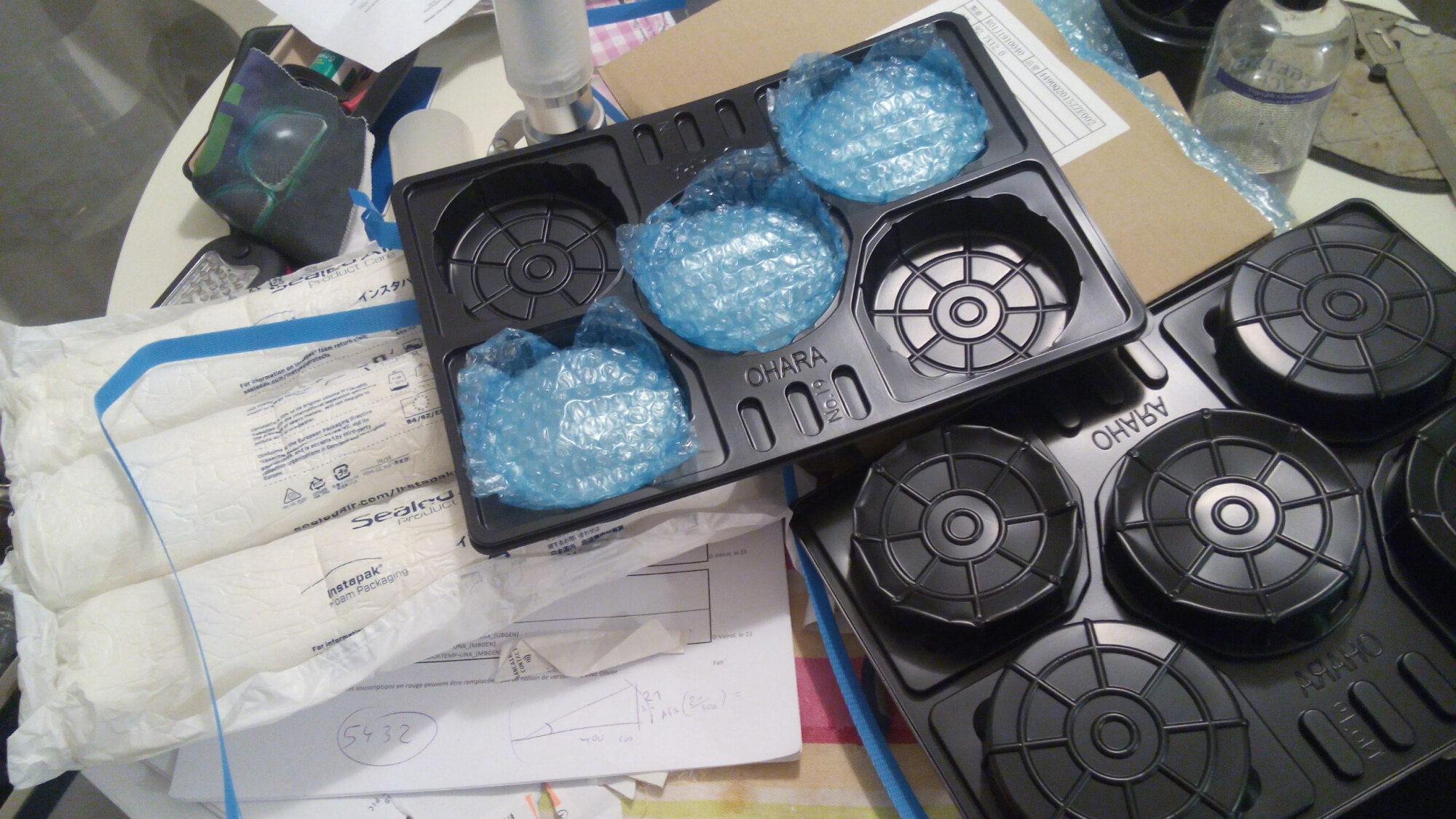

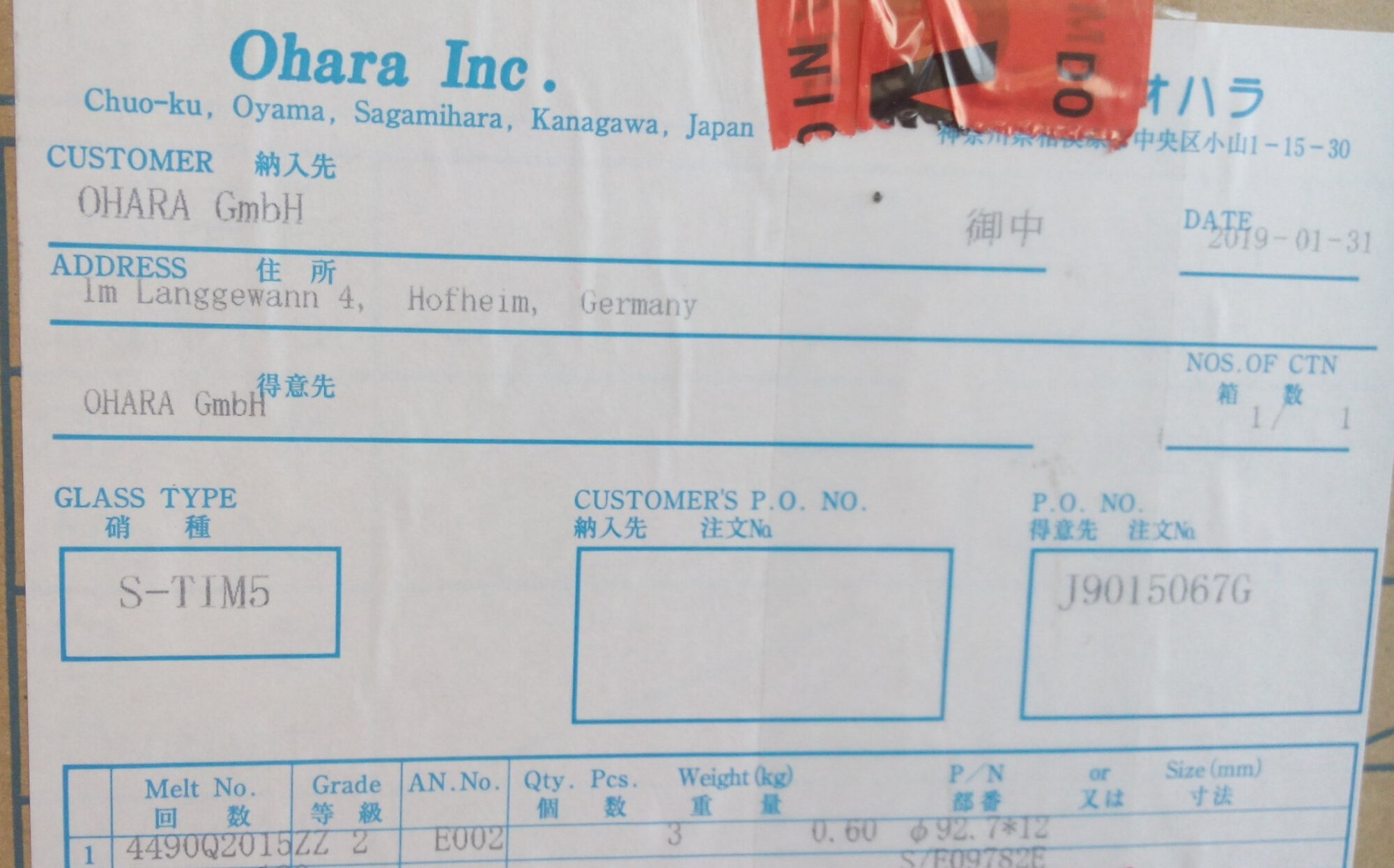

La commande auprès de Peter M. chez Ohara Gmbh, découpé au Japon, directement à l'usine. Bon ben, j'aurais pu en commander 5 ...

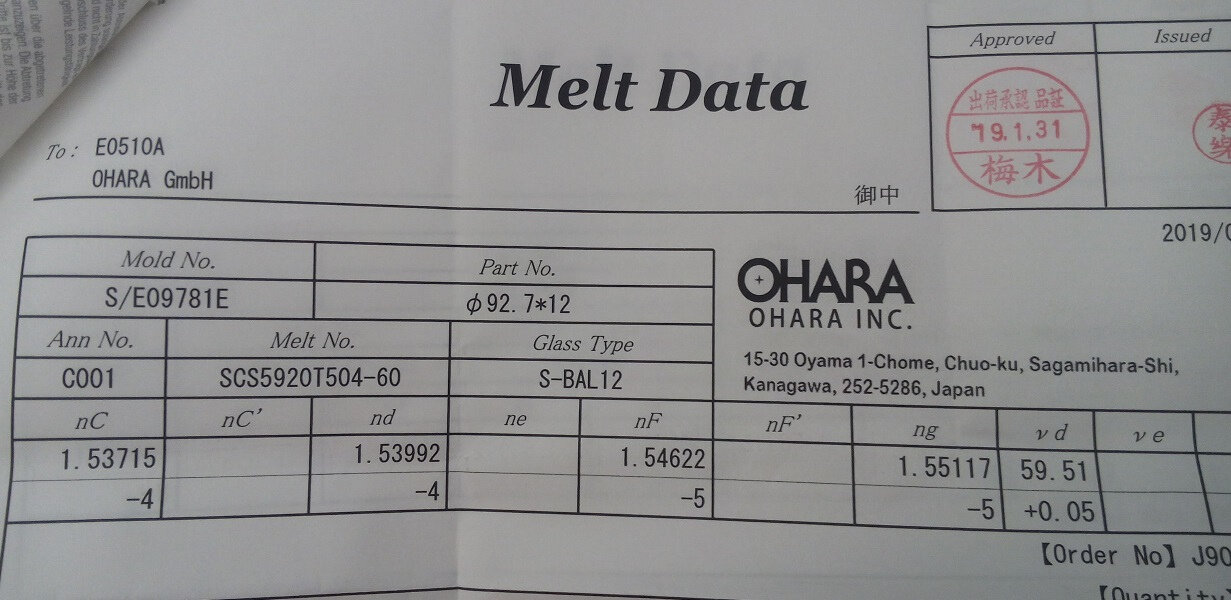

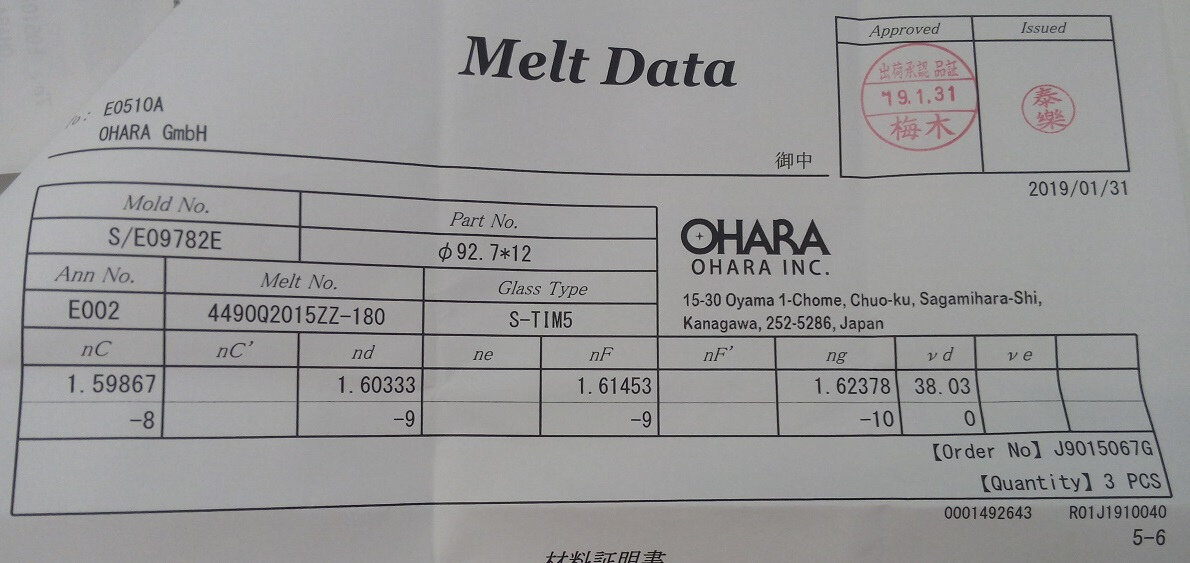

Le service expédition fournit les Melt Data (données de coulée) pour les commandes spéciales.

Modifié 16 septembre 2021 par lyl

[lyl]

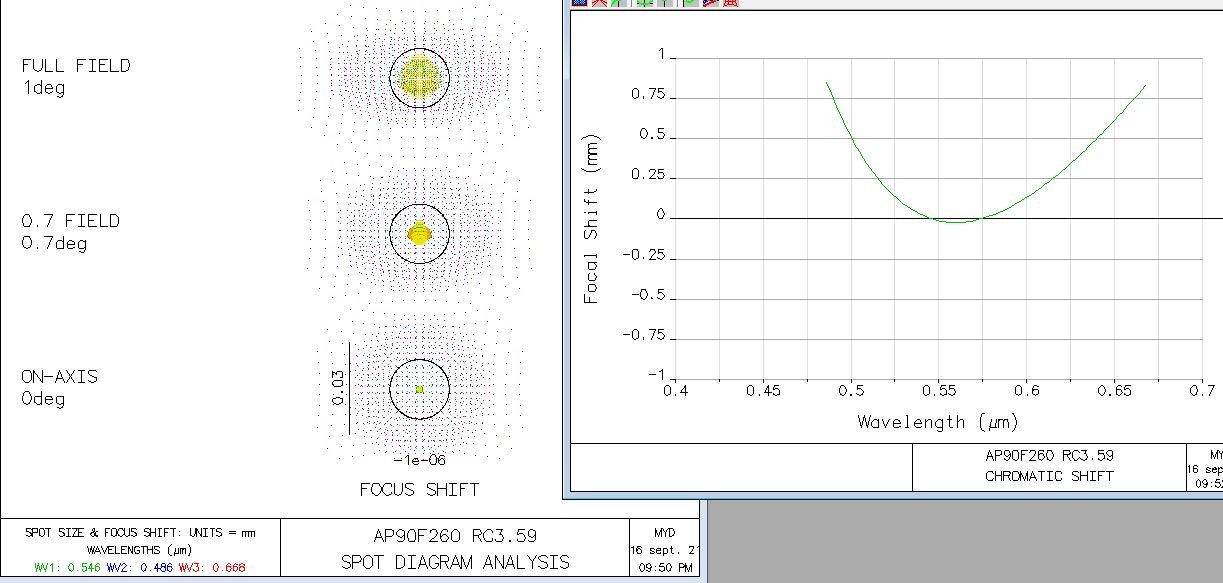

Voici la représentation graphique des calculs, calage F - Helium 668 comme la Telementor.

Spot et dispersion. A f/14 la marge de mise au point diffraction limited est d'environ +/-0.450mm.

Voilà, le sujet va dormir pendant quelques temps car je dois finir d'autres projets avant destiné à le financer.

Modifié 16 septembre 2021 par lyl

[sebastien.lebouc]

On va "suivre" tout ça.

Surtout que j'ai plein de temps libre désormais...

[lyl]

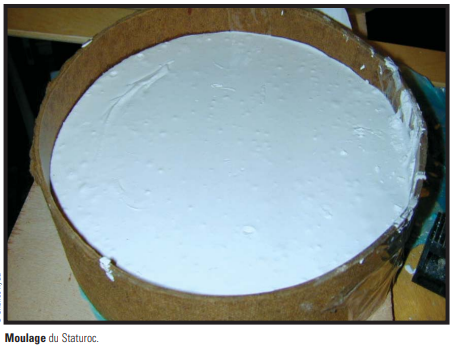

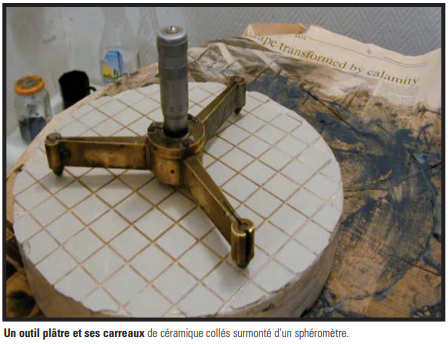

La première étape sera de fabriquer les disques outils en plâtre Staturoc surmontés de carreaux de céramique collés à la forme de chaque courbure. L'idée est de doucir toutes les faces identiques en séquence de façon à être régulier sur la forme. Le cycle complet en 6 étapes alternant outil dessus  et dessous. Entre chaque cycle, un contrôle au sphéromètre, puis quand c'est possible (réflexion vitreuse) un contrôle de la focale.



Préparation au doucissage : chap 3 http://www.astrosurf.com/luxorion/miroir-telescope-fabrication3.htm

La technique de Charles Rydel.

http://www.astrosurf.com/astroptics/files/outil_ceramique111.pdf



Apparté : et d'autres sujets dans les cartons comme les remake des Zeiss AS.

En référence : le Zeiss AS 110/1650 (astro-spezial) niveau performance qui était utilisé en photo astro jusqu'à 150mm.

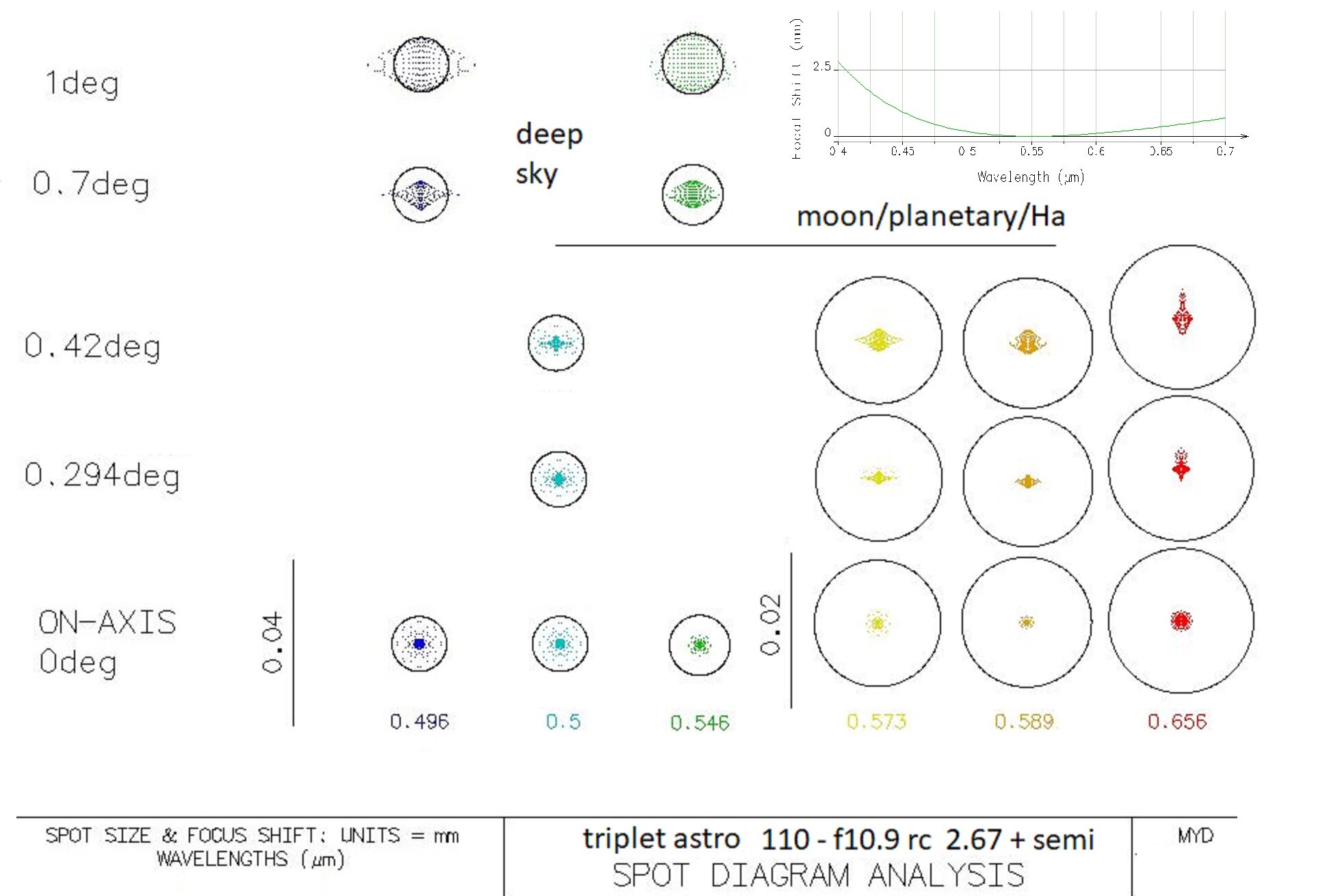

Ex. un objectif 110/1200 (f/10.9) dans cet esprit :

Bref au boulot, pour acquérir la maitrise...mais faut bien rêver et faire rêver, faute de Zeiss.

Modifié 20 septembre 2021 par lyl

[lyl]

Une adresse pour finir les optiques : en attente de confirmation.
