Crayford low profile pour roue à filtre

[Flet]

Question matos, est-ce que quelqu’un avec un crayford low profile peut mesurer 📏 📐 la longueur depuis le tube.
Tel cela https://www.astroshop.eu/focusers/skywatcher-dual-speed-2-low-profile-crayford-focuser-for-newtonian-reflectors/p,16119



A moins qu’un expert ai la réponse de savoir si derrière un low profile je peux espérer mettre une roue à filtre. Il faut que je mesure la distance pour la MAP avec mes oculaires pour savoir quelle marge j’ai encore



Ma roue à filtre ajoute 4,8cm et je n’ai pas encore mesuré de combien j’allonge pour avoir la MAP.

J’espère être clair dans mes explications.


Merci et bon ciel

Modifié 16 septembre 2021 par Flet

[Hoth]

J'ai un SW 200/1200 et j'ai mis le même focuseur que celui de ton lien et je mesure environ 4,9-5cm depuis le tube



Ça passe avec une roue à filtre (c'était le but) pour la plupart de mes oculaires mais pas tous , j'ai aussi fait raccourcir le PO de la roue à filtre pour gagner encore 1cm (pas couper du côté avec le pas de vis et il faut repercer un trou pour la vis de serrage)



Pour les oculaires 2" , tu peux encore gagner en vissant directement l'oculaire sur la roue (mais c'est vraiment pas pratique quand tu veux changer d'oculaire) , tu peux aussi directement visser un reducteur 2"-> 1,25 si il y a un pas



Pour finir , j'ai aussi acheter ce réducteur low-profile mais il ne faut pas que le "corps" de l'oculaire soit trop gros



https://www.astrosystems.biz/eyepieceadapter.htm



[Flet]

@HothMerci tu confirmes ce que je pensais.

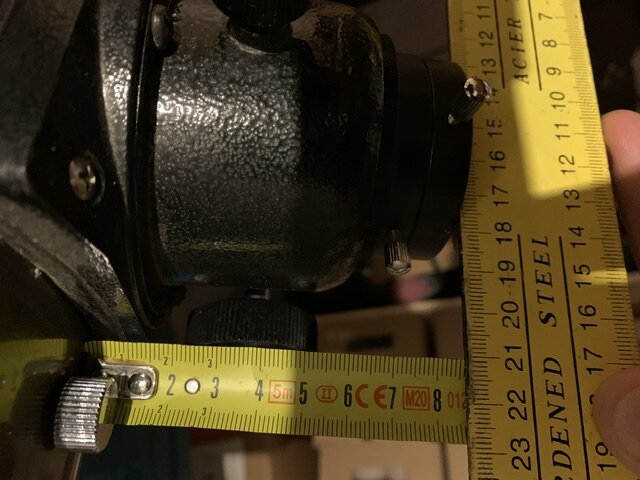

Mon PO actuel fait 8,5cm

La Roue 4,8cm

8,5 - 4,8 = 3,7

la différence entre 3,7 et le low profile doit être récupérée sur la marge de mise au point et une découpe de la pièce.


Quelques questions :

Le lien est en rupture de stock, quel modèle / marque prendre pour éviter d’avoir de nouveaux trous à percer ? Actuellement je dois avoir un SW



Lesquels de tes oculaires passent ou non ? Ma plus grosse focale est un Hyperion 24



Comment s’appelle la bague que je dois couper ? J’aimerai en acheter une en plus et suis perdu dans les modèles



Merci

[Hoth]

il y a 57 minutes, Flet a dit :

Lesquels de tes oculaires passent ou non ? Ma plus grosse focale est un Hyperion 24





J'avais un problème avec un APM 13mm/100° et le zoom baader



J'ai mis un réducteur "low profile" à demeure sur le 13mm et quand je veux me servir du zoom , je visse directement le réducteur 2"->1,25" sur la roue



il y a 57 minutes, Flet a dit :

Comment s’appelle la bague que je dois couper ?

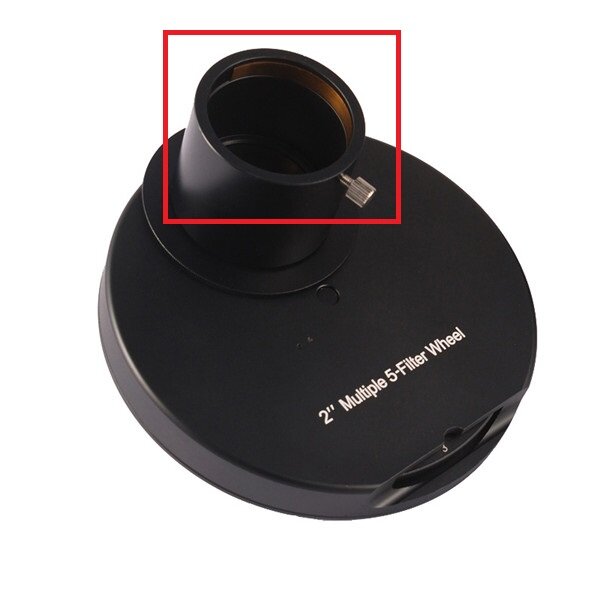

C'est cette pièce





Cela s'appelle le porte oculaire  , si tu veux en acheter un autre , il faut faire bien attention à la taille du filetage , on en trouve facilement avec filetage SCT mais il faut un filetage M48 (en tous cas sur ma roue)



Mais fais des tests avec tes oculaires avant de la couper , peut-être que tu n'en auras pas besoin , j'avais été voir un serrurier pour faire la coupe et être le plus précis possible (bien perpendiculaire à l'axe du tube)



Si je me rappelle bien , je l'avais fait couper surtout pour m'éviter les manipulations dévisser le PO 2" d'origine pour revisser l'adaptateur



Modifié 16 septembre 2021 par Hoth
