Fabriquer un porte-oculaire précis et économique

[hpspt]

Bonjour à tous

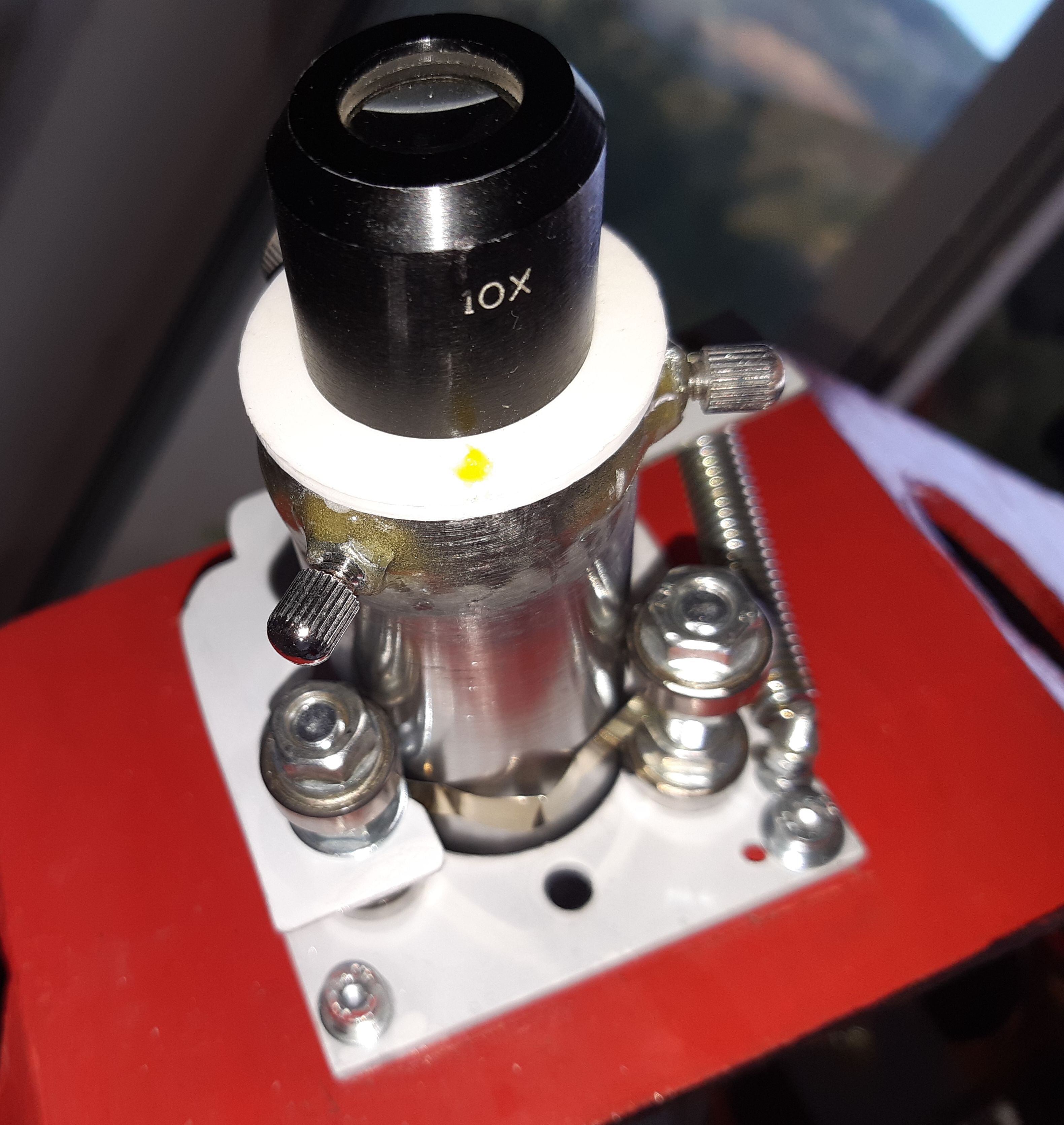

Je propose la réalisation d'un porte-oculaire simple, facile, à réaliser, précis, léger et économique.

Il est basé sur un tube qui se "visse" sur des roulements à billes et un levier qui appuie le tube contre les roulements avec un ressort.

Soulever le levier permet un réglage rapide et approximatif de la mise au point.

http://spt06.perso.libertysurf.fr/porte_oculaire.htm

Les vis qui soutiennent les 4 roulements du bas sont légèrement tordues pour incliner les roulements : on visse d'environ 0.5 mm/tour.

Le mouvement est précis et très doux. Un ressort à lame le freine légèrement.

Même avec un oculaire lourd en position vers le bas, le tube ne peut absolument pas glisser ou tomber. Le ressort de traction est puissant.

[Hans Gruber]

Bonjour



Excellent bricolage, toutefois on trouve des focuser hélicoïdaux qui font bien le boulot pour une 15aine d'euros, ceci dit tu as la satisfaction d l'avoir fabriqué tout seul ;)

[hpspt]

Si quelqu'un a un lien pour des focuser hélicoïdaux qui font bien le boulot pour une 15aine d'euros... SVP

[fdudu]

Bonjour hpspt, bricolage sympa et comme le dit Hans Gruber, on a la satisfaction de l'avoir fabriqué 👍

Bon ciel

Franck

[xs_man]

Franchement peu importe si ça existe déjà ou non, c'est la créativité et l'ingéniosité

qui est la plus importante.

En tant que bricoleur, je vous tire mon chapeau !





PS : Ce ne serait pas un oculaire d'Intes que je vois dans le porte-oculaire ?



Albéric

[olivufu]

chapeau, très beau travail 👍

(J'aime bien le volcano top dedans aussi)

[Hans Gruber]

Il y a 2 heures, hpspt a dit :

Si quelqu'un a un lien pour des focuser hélicoïdaux qui font bien le boulot pour une 15aine d'euros... SVP



Je n'ai pas réussi à retrouver au  prix où je l'ai eu mais voici un exemple : https://fr.aliexpress.com/item/4001211302702.html?algo_pvid=2fcf4a86-4533-4467-b764-f268a72788e2&algo_exp_id=2fcf4a86-4533-4467-b764-f268a72788e2-7

Si tu es un peu radin (comme moi) on peut gratter quelques euros avec des coupons de temps en temps.

J'ai utilisé ça pour faire la map sur la petite lunette guide que j'ai fabriqué ; ça marche très bien.

[adamckiewicz]

Tres chouette bricolage!

@Hans Gruber sur les focuser helicoidaux y a pas de degrossissage rapide de la map

[Hans Gruber]

Effectivement on ne peut déplacer le plan focal que de 10mm (sur 1 tour), donc il faut utiliser des astuces comme une allonge, si par exemple on ajoute une barlow.

[HPMâd]

Salut,



J'ai fait des helicoidaux dans le temps. Ce qui est super avec eux c'est qu'ils peuvent etre tres bien intégré au scope et etre super "low profile", comme dans ce scope. Juste 2 vis en biais dans le tube, et une vis pousseur devant... On ne peut pas faire plus simple! Prix de reviens: 4€ (pour les roulements), le reste etant des reste d'autres projet.











MAIS, au final, je ne les utilise plus. En effet, il est dur de trouver des tubes parfaitement cilyndriques (et je n'ai pas de tour pour rectifier)... Je suis donc passé à des crayford "en ligne", qui ne me couptent aussi que 5€ (4€ pour les roulements & 1€ pour la vis à bille de pression), et marchent, de mon point de vue, beaucoup mieux.

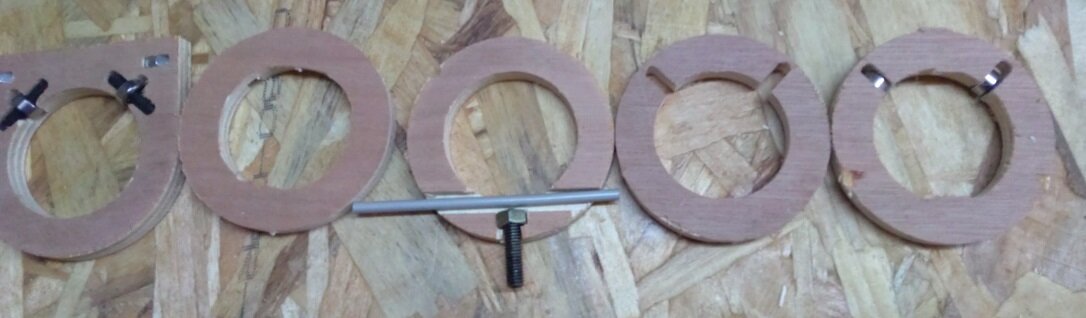

J'utilise 5 epaisseur de bois (des chutes) pour faire un assemblage comme on peut le voire dans les photos... C'est super simple a faire, et ca marche super bien!





Cyrille

[hpspt]

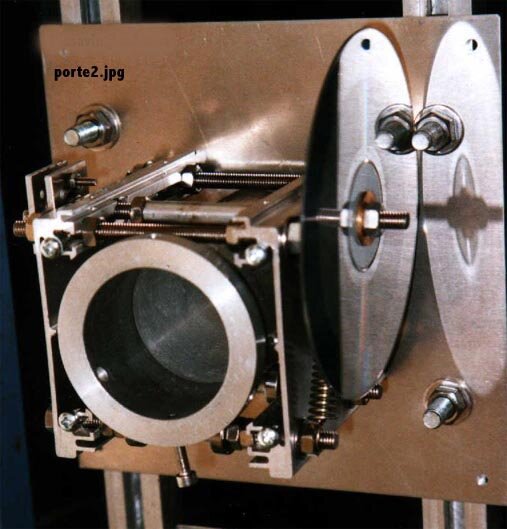

Ah oui, j'ai développé, il y a pas mal d'années, un porte oculaire à roulements à billes pour un 600...

http://spt06.perso.libertysurf.fr/porte.htm

Mais il y a plusieurs défauts:

Il faut un tube très dur et "très" cylindrique

Si quelqu'un pousse l'oculaire, il finit par faire des plats sur le cylindre...

Le mouvement est moins doux qu'avec mon système actuel

http://spt06.perso.libertysurf.fr/porte_oculaire.htm

Et il est moins précis.

Enfin, avec un oculaire lourd et une monture équatoriale, l'oculaire peut,

sous l'effet de son poids, tomber 😞
