Réaliser un porte-oculaire léger et précis imprimé en 3D

hpspt

Par hpspt
dans Les bricoleurs

 Partager

Messages recommandés

hpspt

hpspt

Posté
Posté

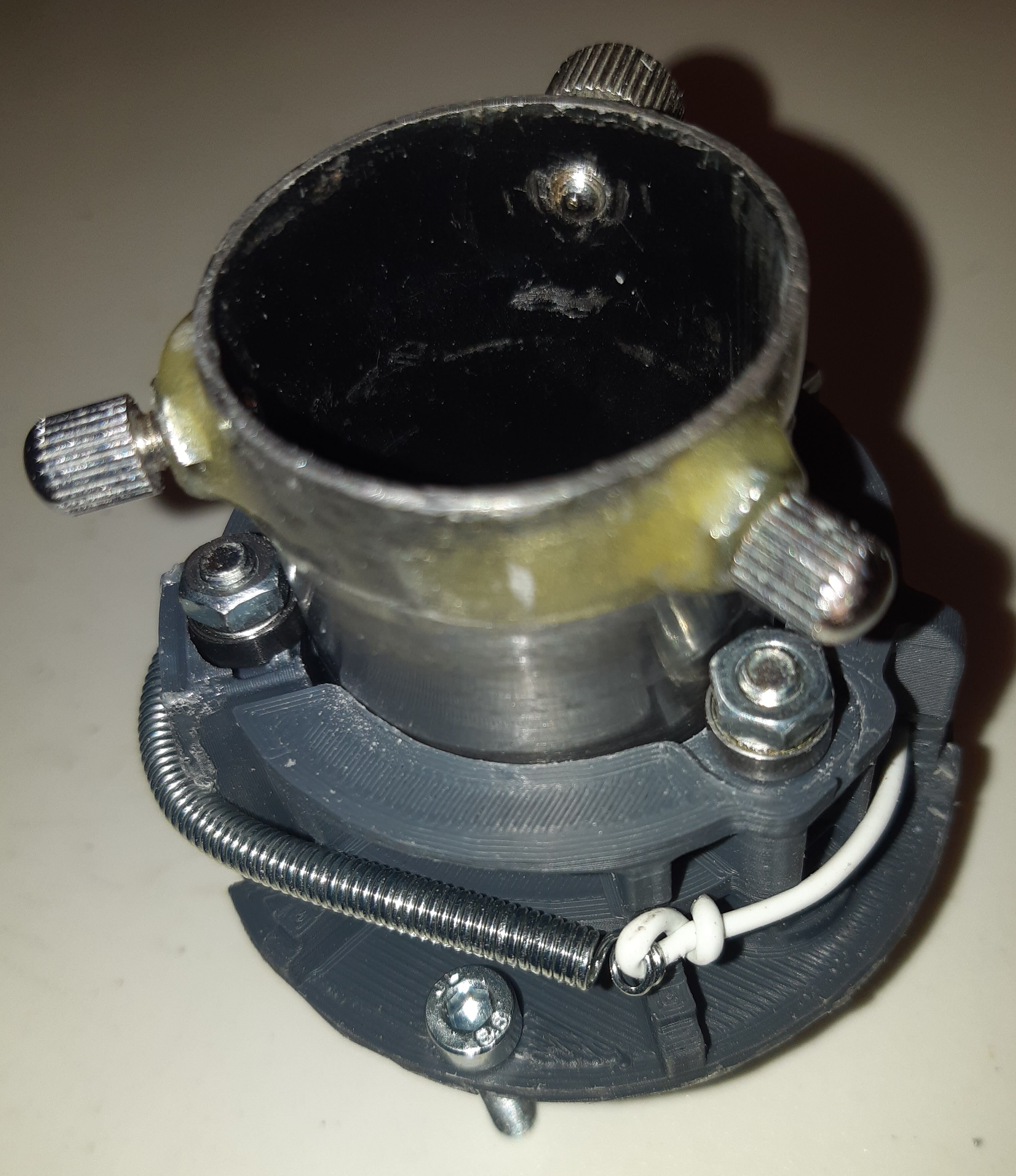

Nous avons réalisé un porte-oculaire 1.25"  léger et précis, imprimé en 3D en ABS

Nous avons repris le principe utilisé dans notre porte-oculaire en tôle d'aluminium et roulements à billes qui fonctionne très bien : un mouvement doux et précis

Mais ici, nous souhaitons diminuer les masses au maximum :

Pour ça, nous avons imprimé la structure principale (2 pièces) en 3D en ABS gris.

Nous avons utilisé des roulements à billes beaucoup plus petits 4x8x4. (Øint 4, Øext 8, e 4)

Et encore une fois un cylindre en acier (inox de préférence) tourné à Øext 34, Øint 32 pour accueillir des oculaires à 1.25" soit 31.7.

http://spt06.perso.libertysurf.fr/po3d.htm
