dobson 300

[STARNIGHT]

Bonjour à toutes et à tous , depuis mon inscription sur webastro je n'ai jamais posté mais ayant terminé mon nouveau dobson 300 je voulais publier quelques photos de mon bricolage .

 La structure  à été réalisée en partie avec  des matériaux récupérés sur un chantier  , j'ai dépensé environ 80 € dans les tubes alu , la visserie et le vernis.A noté que je travaille dans une menuiserie industrielle (ça aide un peu) ou j'ai pu récupérer quelques chutes d'alu .

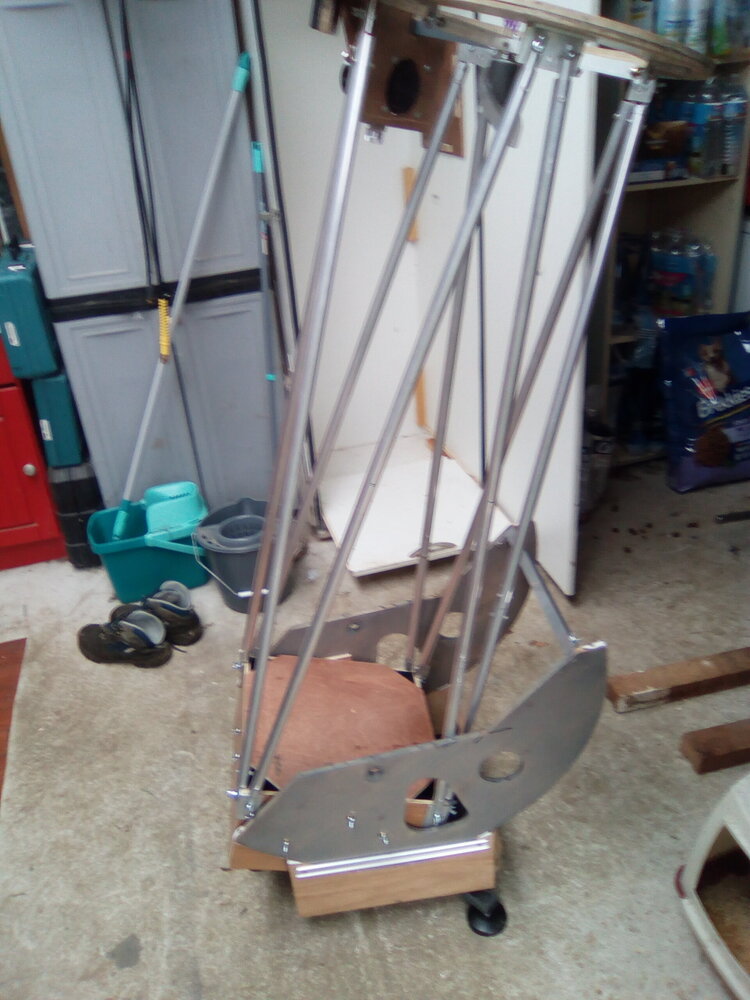

Je vais énumérer dans l'ordre haut en bas la composition du dobson.

1- l'anneau du secondaire : fait avec les deux flasques d'un  touret de câble D500 l'intérieur découpé à la scie sauteuse.

2- l'araignée : fait avec divers chutes d'aluminium

3- le support miroir secondaire : origine SUD DOBSON : en carbone excellent contre la buée

4- les tube alu D20

5- les tourillons :  provenant d'un touret câble D375 passé l'hiver dehors , j'ai collé dessus du feuillard de cercleuse , ça fonctionne super bien avec le téflon

6- la caisse primaire : chute CP 10 et cp15 mm me restant de la construction de mon dobson 400

7- le barillet qui vient de mon dobson kepler

8- le rocker: chute de CP filmé ( pour le coffrage) récupéré dans la boue , j'ai ensuite collé du feuillard de palette de bois.

9- le support rocker fait avec des chutes de tubes acier et j'ai ajouté un carré de polyamide pour faire office de palier pour la rotation.

bonne lecture

starnight



[adamckiewicz]

Excellent!!





bon celui qui voudrait regarder le soleil sera prévenu!!!

[yannick78]

Belle realisation parfaitement dans l'etat d'esprit de John Dobson.



 Pour accroitre la raideur de ton rocker  tu pourrais  avoir un panneau de CTP avt  plus grand pour lier la partie basse et les 2 montants verticaux et pas seulement les montants verticaux.

Tu as été original dans l'orientation de ton barillet dans la cage primaire ;-), habituellement on mets une des vis de réglage  dans l'axe  milieu de la cage en bas  et plutôt les 2 vis Ar en haut pour facilité l’accès .



[STARNIGHT]

il y a 19 minutes, adamckiewicz a dit :

Excellent!!





bon celui qui voudrait regarder le soleil sera prévenu!!!

on est jamais trop prudent surtout que celui-ci va peut-être quitter le jardin

[adamckiewicz]

il y a 1 minute, STARNIGHT a dit :

on est jamais trop prudent surtout que celui-ci va peut-être quitter le jardin

C’est bien ! Et ça aussi comme le dit @yannick78 c’est dans l’esprit de john dobson

[STARNIGHT]

il y a 17 minutes, yannick78 a dit :

Belle realisation parfaitement dans l'etat d'esprit de John Dobson.



 Pour accroitre la raideur de ton rocker  tu pourrais  avoir un panneau de CTP avt  plus grand pour lier la partie basse et les 2 montants verticaux et pas seulement les montants verticaux.

Tu as été original dans l'orientation de ton barillet dans la cage primaire ;-), habituellement on mets une des vis de réglage  dans l'axe  milieu de la cage en bas  et plutôt les 2 vis Ar en haut pour facilité l’accès .



pour le barillet je l'ai repositionné comme dans le tube Kepler étant donné que j'avais antérieurement installé des butées à 90° sur la tranche du miroir, mais effectivement une vis dans l'axe aurait été préférable.La collimation se fait tout de même  facilement en agissant sur celle du haut et celle de droite uniquement.

[HPMâd]

Et un telescope qui marche, et qui coute pas cher! John Dobson aurait été fier!



Bon boulot!



Cyrille

[Patcubitus]

Bonjour tout le monde



Je me joins aux collègues pour saluer ta construction dans le pur esprit de Mr John Dobson

Top !



Bon ciel

Pat

[STARNIGHT]

Bonjour,

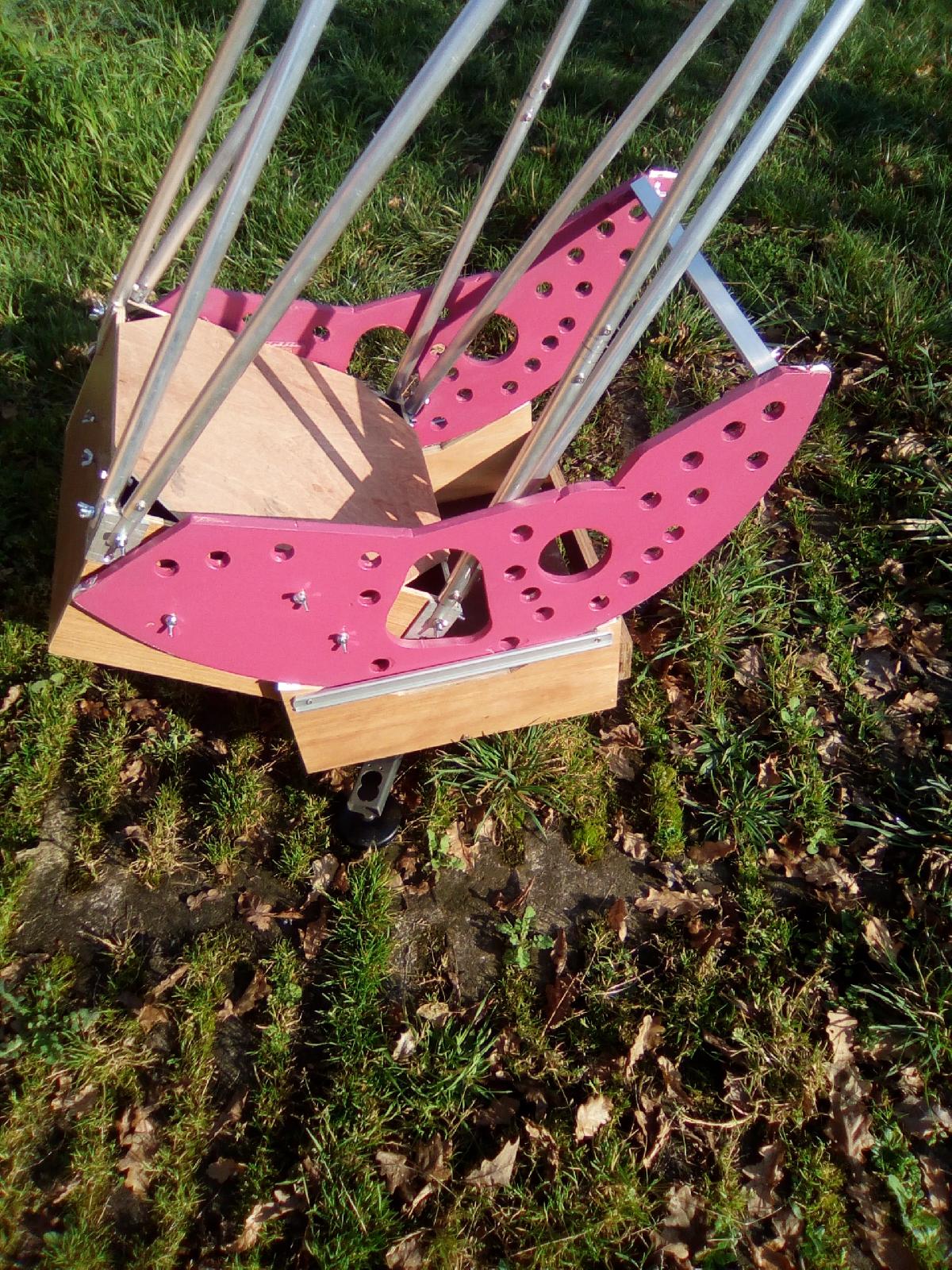

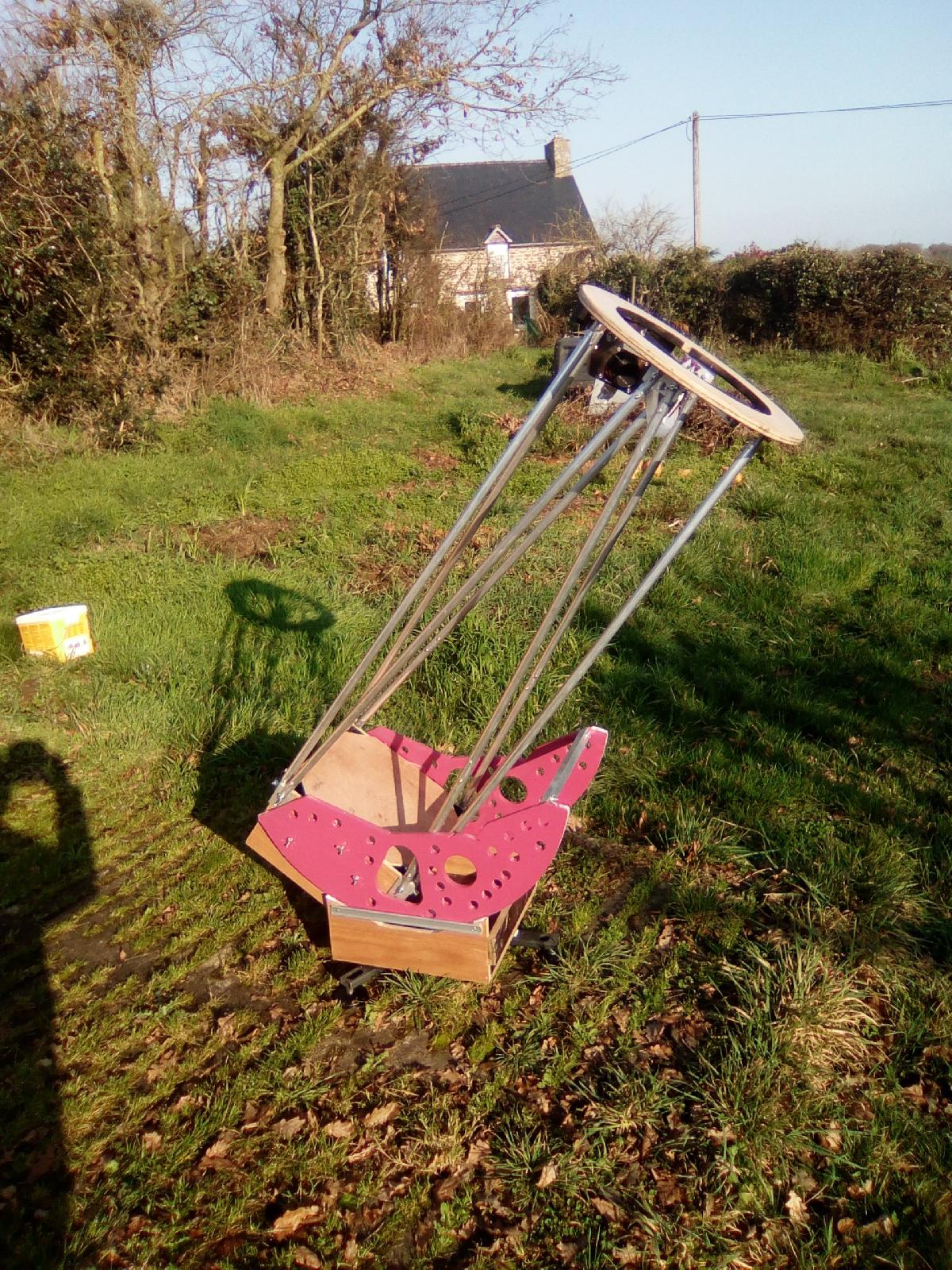

je commence maintenant une phase d'optimisation notamment sur le poids du tube, j'ai réussi à le descendre à 16 KG afin qu'il soit plus facile à transporter tout monté; j'ai percé des trous dans la l'anneau secondaire j'ai gagné 200g et dans les tourillons (ça fait effet constellation) , l'équilibrage est pas trop mal reste les vibrations à fort grossissement. J'ai revu également un peu l'esthétique, ça claque un peu.

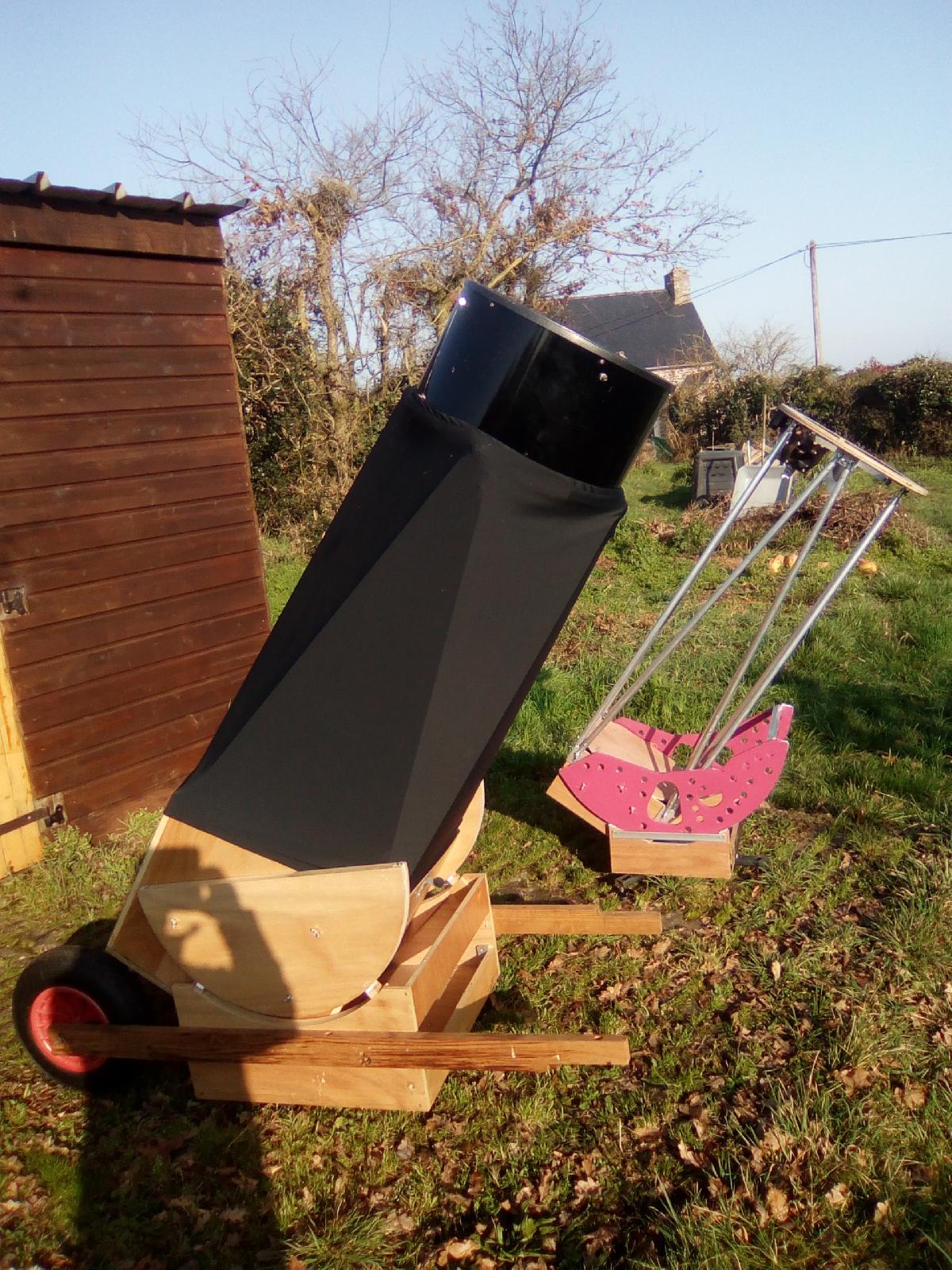

je poste quelques photos avec son grand frère le 400.



bon ciel

[fredo08]

Bravo, superbe travail 👍

[Patcubitus]

Beau boulot !

Bravo 👍



Tu avais fait un post pour ton 400 ?



Bon ciel

Pat

[STARNIGHT]

Le 17/01/2022 à 07:55, Patcubitus a dit :

Beau boulot !

Bravo 👍



Tu avais fait un post pour ton 400 ?



Bon ciel

Pat

Salut Patcubitus, non je n'avais pas fait de post , j'avais trouvé en occasion dans le grenier une cellule miroir et une cage secondaire provenant tous les deux d'un GSO 400, et l'entreprise ou je travaille ayant fait l'acquisition d'un centre d'usinage CNC, j'en ai profité pour  créer un programme pour les découpes des tourillons; la chaussette c'est ma compagne qui la confectionné.Il est un peu lourd( 50 kg) mais il reste à poste.



merci à tous pour les félicitations et bon ciel

yvan

[STARNIGHT]

Bonjour, je suis toujours en quête d'amélioration pour la fluidité du rocker; j'ai effectué une petite modification sur les patins téflons , voir les photos jointes.Peut-être certains d'entre vous connaissent cette astuce.

Je suis donc toujours avec une base recouverte de feuillard de cercleuse, j'ai juste incliné grossièrement les patins téflons  avec un rondelle de façon à ce qu'il y est seulement une arrête en contact avec la base, cela augmente de manière conséquente la fluidité.



bonne lecture et bon ciel

[jeap]

Il y a 2 heures, STARNIGHT a dit :

 j'ai juste incliné grossièrement les patins téflons  avec un rondelle de façon à ce qu'il y est seulement une arrête en contact avec la base, cela augmente de manière conséquente la fluidité.



Salut

 Si la base repose juste sur l’arrête, c'est peut être pour cela que la fluidité n'est pas top, on avait discuté de ce problème il y a quelques années, on y parle entre autre de charge par cm2

Tu y trouvera peut être une solution





[hpspt]

Bonjour, à propos de la fluidité du rocker:

Sur mon strock 250 modifié et motorisé, j'utilise une astuce bête :

Un gros ressort dans l'axe qui allège le rocker par rapport à la base: par exemple si les parties mobiles du télescope pèsent 15kg, on règle le ressort pour qu'il pousse de 10kg: les patins du rocker n'ont plus que 5 kg à supporter et le couple est diminué d'autant.

Vu le diamètre du ressort (autour de 20mm) le couple du à sa friction est négligeable.

https://sites.google.com/view/spt06/ezgoto

(vers les 4/5)
