Bricoler une prise électrique extérieure

[thierry78]

Bonjour à tous et plus particulièrement aux bricoleurs 😉

Voilà,  mon logement possède une terrasse orientée au sud sur laquelle je pratique mes observations.

Mais voilà,  je n'ai pas de prise électrique extérieure, et lorsque j'alimente mon PC et mon télescope,  je suis obligé de laisser la porte-fenêtre entre ouverte...

Est il possible d'alimenter un PC et un télescope à partir d'un éclairage extérieur ?



Modifié 18 décembre 2021 par thierry78

[morbli]

Largement oui, tant que tu ne cherches pas à brancher un convecteur électrique il n'y a aucun problème

[thierry78]

il y a 2 minutes, morbli a dit :

Largement oui, tant que tu ne cherches pas à brancher un convecteur électrique il n'y a aucun problème

Ok,

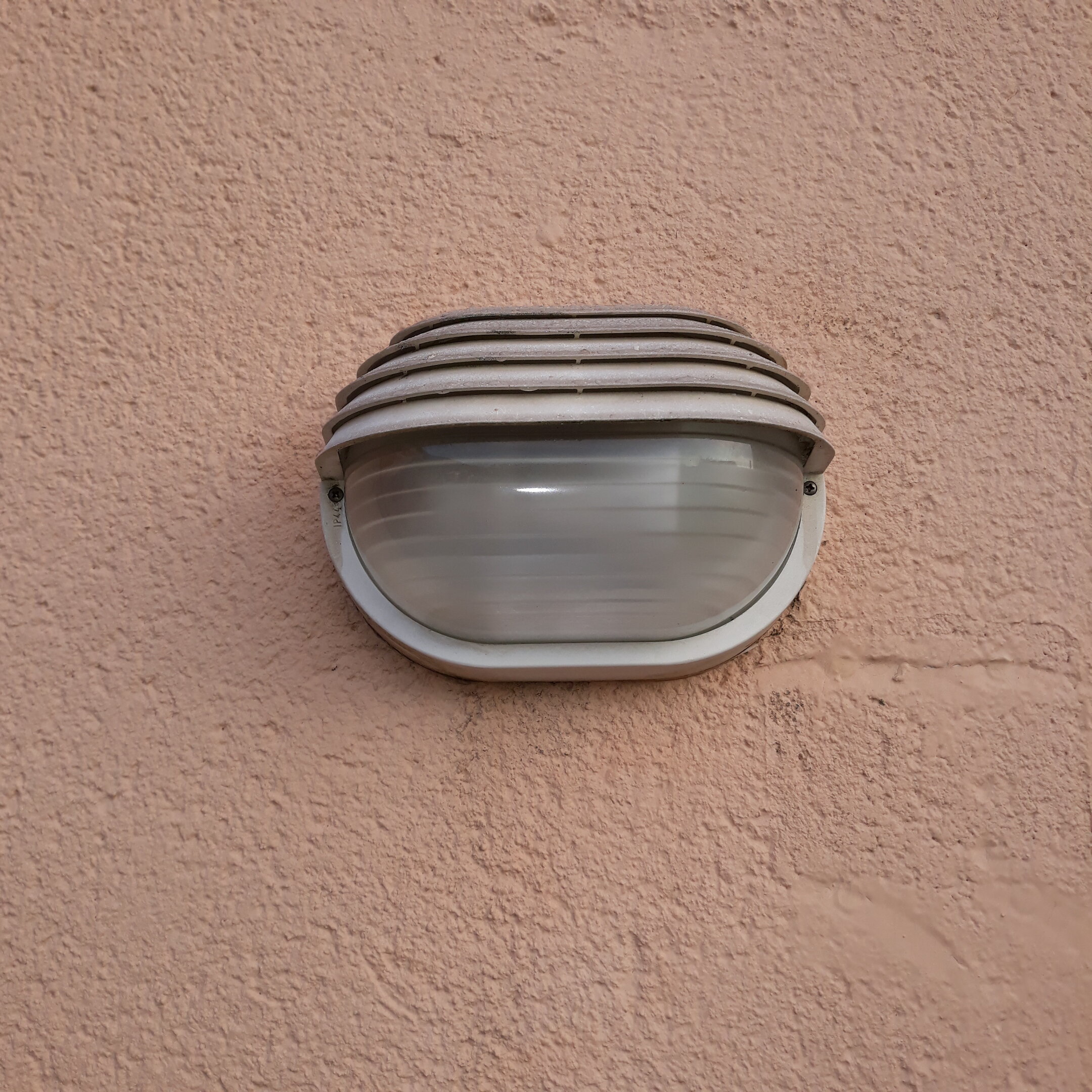

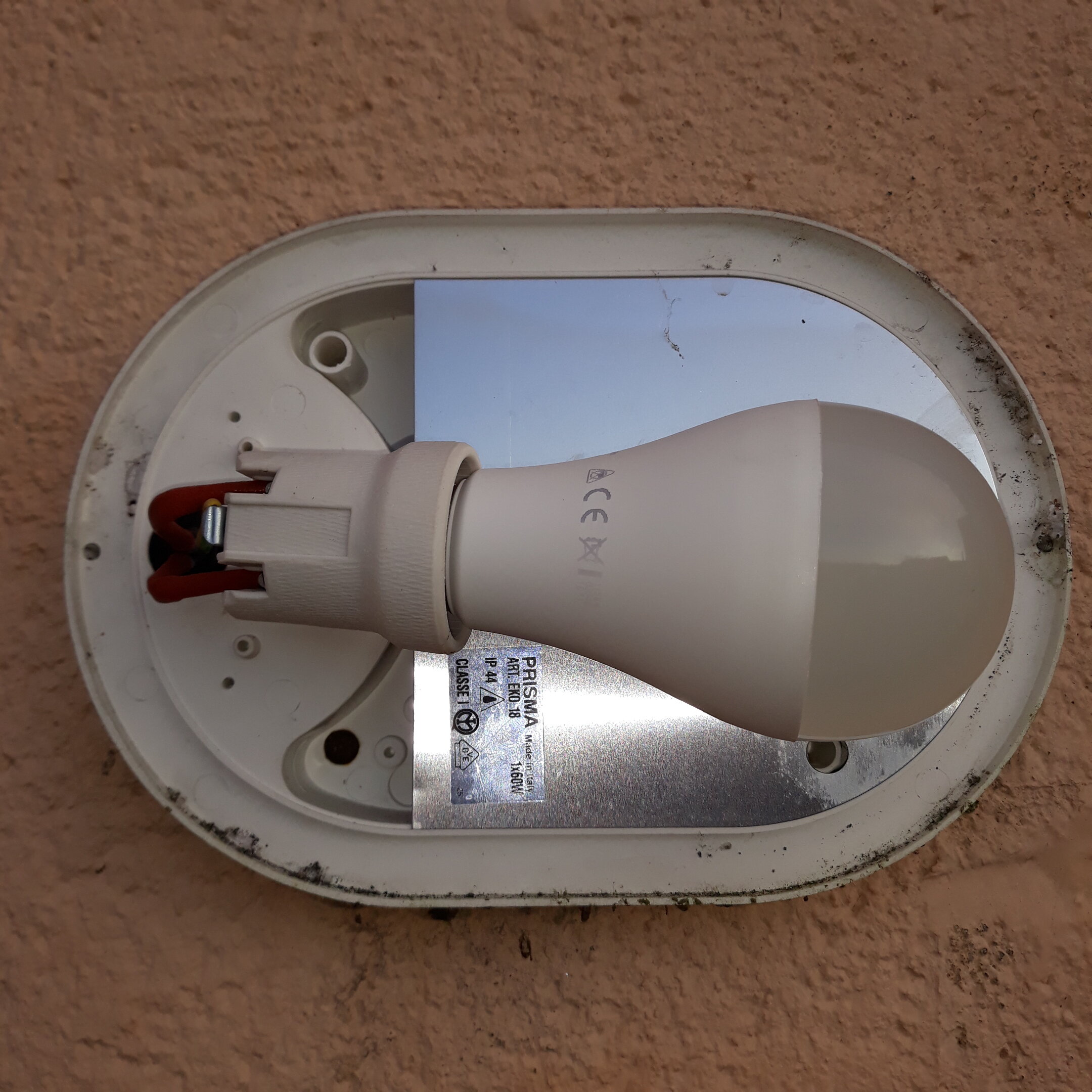

Mais comment procéder à partir des photos que je viens de rajouter !?

Comment faire un truc simple,  et propre ?

Je vire la douille et je mets une prise tout en laissant la protection en place que j'ouvre à  chaque utilisation !?

[krotdebouk]

Tu pourrais shunter l'interrupteur pour que la douille soit alimentée en permanence, brancher 2 fils supplémentaires dans la douille pour alimenter la prise joliment placée en dehors de l'éclairage extérieur et mettre une ampoule connectée dans la douille pour conserver la fonction éclairage.

[phil135]

on ne voit pas très bien sur la photo, mais j'ai l'impression qu'il y a le fil vert-jaune de la terre de securité

donc moi j'ajouterai carrément une prise en plus de la lampe, dessous ou à coté selon la commodité de cablage et de changement de l'ampoule

une prise modèle exterieur bien sûr

cette prise sera commandée par l'interrupteur de la lampe, il faudra faire attention à ça

si la lumiere de la lampe gene, il faudra en plus un interrupteur pour éteindre la lampe



ça risque d'etre un peu chiant à realiser si les fils qui sortent du mur sont courts

[Le Den]

Sur ton mur sud côté intérieur n’as tu pas une prise électrique ? Ensuite il te suffit de percer le mur avec un forêt un peu long et installer une prise étanche en parallèle de la prise intérieure, j’ai fait ça en deux endroit de ma maison et c’est top. Là tu pourras même installer un chauffage électrique 😉.

[olivufu]

Si tu le fais, fais le proprement

La platine de ta lampe semble juste plaquée en saillie.

Il te suffit donc de couper le disjoncteur concerné, de démonter tout ton luminaire, de remonter à la place (malgré la probable absence de terre) une prise extérieure étanche en saillie, puis de jointer très proprement l'ensemble. Le neutre est à gauche (vue de face), la phase à droite (vue de face) et la terre (si tu l'as) est en haut (vue de face aussi).

Prévoir de quoi fixer ton boitier (selon ton type de mur) mais deux petites chevilles béton conviendront très bien sur l'enduit et le support derrière.



Remonte ton disjoncteur, et pense à allumer ton interrupteur lumière lorsque tu souhaites utiliser ta prises extérieure.



NB : Du jus reste du jus, tu auras juste probablement un circuit en 1.5mm2 au lieu du 2.5mm2 car c'était initialement un circuit lumière (ps : c'est peut-être même déjà du 2.5mm2)

Tu as 2 fils rouges aussi, étonnant... le neutre devrait être bleu, la terre si elle y est, vert/jaune, et la phase de n'importe quelle autre couleur (rouge, noir, marron, orange par exemple).

Tu auras aussi, peut-être, une légère reprise d'enduit à faire pour reboucher les trous du luminaires. C'est rien à faire.



Bon bricolage



















[krotdebouk]

il y a 4 minutes, olivufu a dit :

(malgré la probable absence de terre)

Si il n'y en a pas, moi j'éviterai ce genre de manip. L'humidité sur une prise + main de l'homme c'est pas le top. Retour d'expérience Claude François...

Modifié 18 décembre 2021 par krotdebouk

[olivufu]

Claude François n'avait pas non plus d'interdiff.

Après si tu n'as ni interdiff, ni terre, que tu les mains mouillées, et que tu mets les doigts dans la prise, ça fait beaucoup d'erreur quand même....



PS : combien de gens ont une soi-disant terre qui n'a de terre que le nom ....... ?



il y a 34 minutes, krotdebouk a dit :

brancher 2 fils supplémentaires dans la douille pour alimenter la prise joliment placée en dehors de l'éclairage extérieur

tu proposes une terre ici ?

Modifié 18 décembre 2021 par olivufu

[krotdebouk]

il y a 3 minutes, olivufu a dit :

tu proposes une terre ici ?

Non effectivement, ça m'est revenu après en repensant à ce que je fais quand je débranche la rallonge de ma prise extérieure au matin avec la rosée (ou plutôt l'humidité du brouillard) déposée dessus. Et pourtant mon installation électrique à 2 ans, différentiel principal + secondaire et prise de terre et ça me plait moyennement d'y mettre la main.

[morbli]

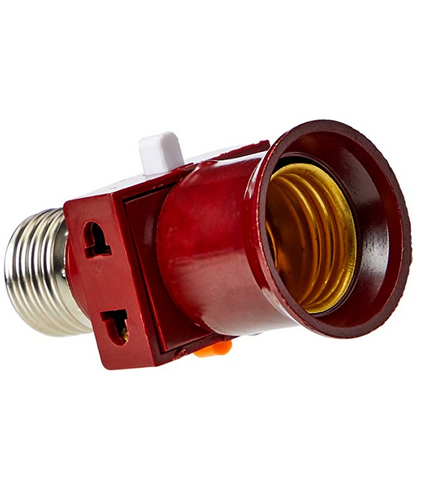

Si tu ne te sens pas pour la pose d'une prise malgré que ce soit la meilleure solution, tu peux aussi utiliser une douille voleuse E27

https://www.amazon.fr/sim-depot-Douille-voleuse/dp/B0142VE9JA/ref=asc_df_B0142VE9JA/



Modifié 18 décembre 2021 par morbli

[olivufu]

@krotdeboukTu ne risques rien. Une prise étanche correctement montée, avec un différentiel en amont, ne pose aucun risque aux utilisateurs. En plus, il faut débrancher en touchant le bloc secteur de l'appareil branché, pas en mettant les doigts dedans. L'électricité ne vole pas dans l'air.

Modifié 18 décembre 2021 par olivufu

[Tyler]

Il y a 1 heure, olivufu a dit :

L'électricité ne vole pas dans l'air.

Et les arc éléctriques alors? la foudre? Tesla s'était trompé? 😁

@thierry78 Bon là on est dans le cas d'une prise toute bête, il y a très peu de risques de faire un arc, mais il faut quand même faire les installations électriques correctement, sinon le risque est là. Et si ça "déconne" ça peut tourner à la cata pour le matos, pour toi ou pour les deux.
et quand tu t’électrises avec un montage douteux pas aux normes, les assurances n'aiment pas trop.. (et ta famille non plus).

Perso, je poserais une prise étanche à coté ou à la place de la lampe. Pour ce qui est de la terre, tes alim en ont besoin? si c'est de la classe 2, pas besoin de terre. (mais si elle est présente, autant la cabler).
le "tuto - montage d'une prise" d' @olivufu est top

[olivufu]

il y a 35 minutes, Tyler a dit :

Et les arc éléctriques alors? la foudre?

oui, mais je parle d'une installation domestique là (il faut vraiment offrir les conditions d'un arc).









Modifié 18 décembre 2021 par olivufu

[thierry78]

Merci à tous pour vos conseils et mises en garde 👍

L'électricité me fait peur 😱 alors l'idée de la douille  voleuse me plaît bien 🤔 même si à chaque fois il me faudra dévisser le capot de protection de la lampe.

Étant locataire,  cela me semble la solution la moins compliquée 😉

[Tyler]

il y a 44 minutes, olivufu a dit :

oui, mais je parle d'une installation domestique là

oui je sais bien, mais ce n'était pas spécialement pour toi.
quand j'ai fait mes études en maintenance industrielles (ça date...), mon prof nous a montré quelques cas d'arc électriques, faits en situation en basse tension, on a tout de suite compris pourquoi les lunettes étaient de rigueur.



il y a 13 minutes, thierry78 a dit :

L'électricité me fait peur 😱 alors l'idée de la douille  voleuse me plaît bien

perso, c'est l'inverse, l'electricité me fait peur aussi, du coup je préfère de loin une prise bien câblée et fixe plutôt qu'une douille qui fait crrrrrzzz à chaque fois qu'on branche un truc dessus.
Si tu coupe le courant que tu fait ton cablage, il n'y a absolument aucun risque.

Et même si tu t'es planté dans ton cablage, ton differentiel  fera que tu ne pourra pas mettre sous tension.

Après il reste la solution que j'utilise (je ne sais pas si c'est faisable pour toi), j'utilise un enrouleur qui vade mon atelier jusque sur ma terrasse, à l'étage, ça permet de garder la porte de la cuisine fermée.

[thierry78]

Il y a 8 heures, Tyler a dit :

Après il reste la solution que j'utilise (je ne sais pas si c'est faisable pour toi), j'utilise un enrouleur qui vade mon atelier jusque sur ma terrasse, à l'étage, ça permet de garder la porte de la cuisine fermée.

La seule source électrique que j'ai se trouve dans mon appartement,  et j'utilise également un enrouleur,  mais cela implique que je ne peux pas fermer ma porte-fenêtre... d'où ce post 😉

[thierry78]

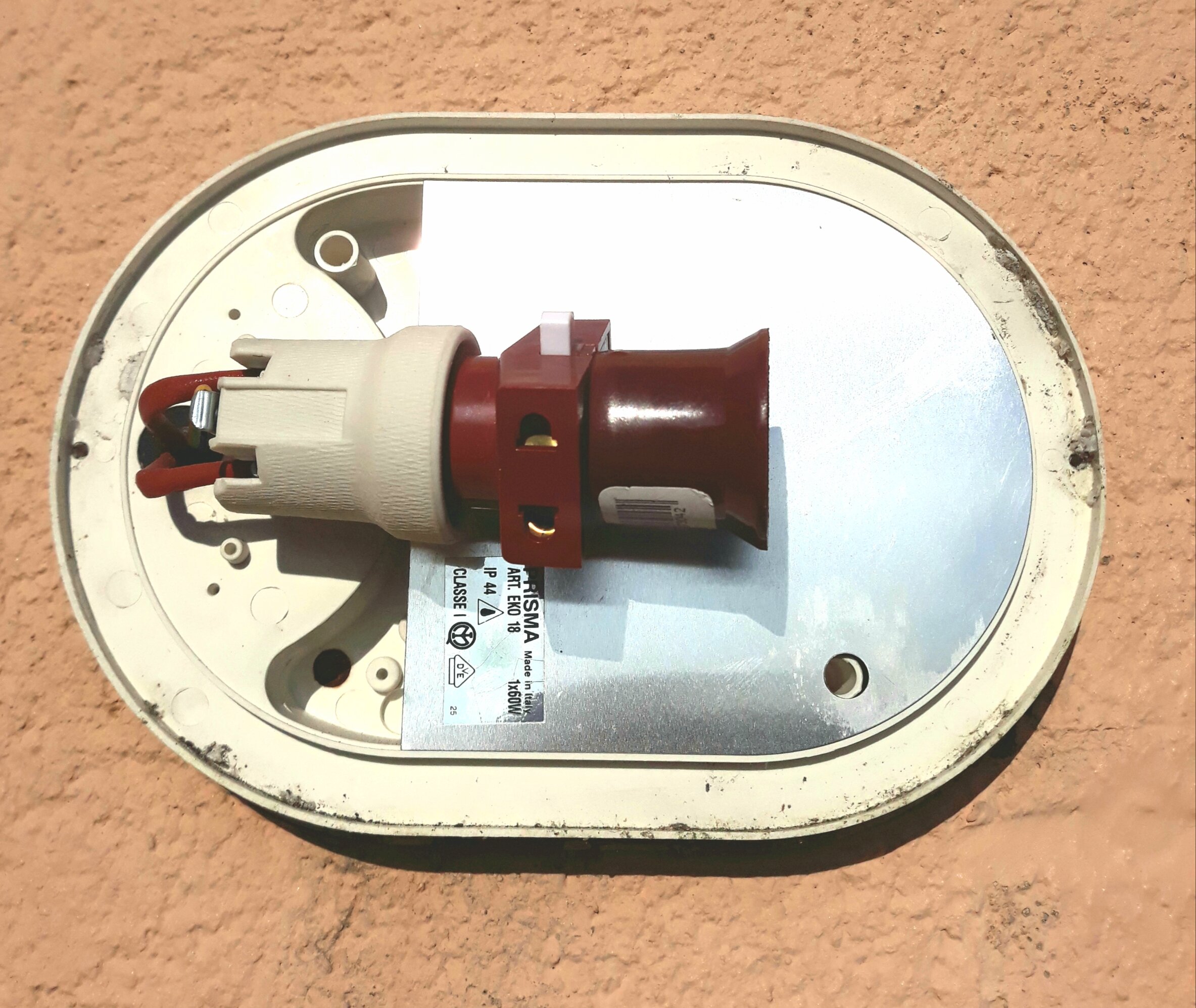

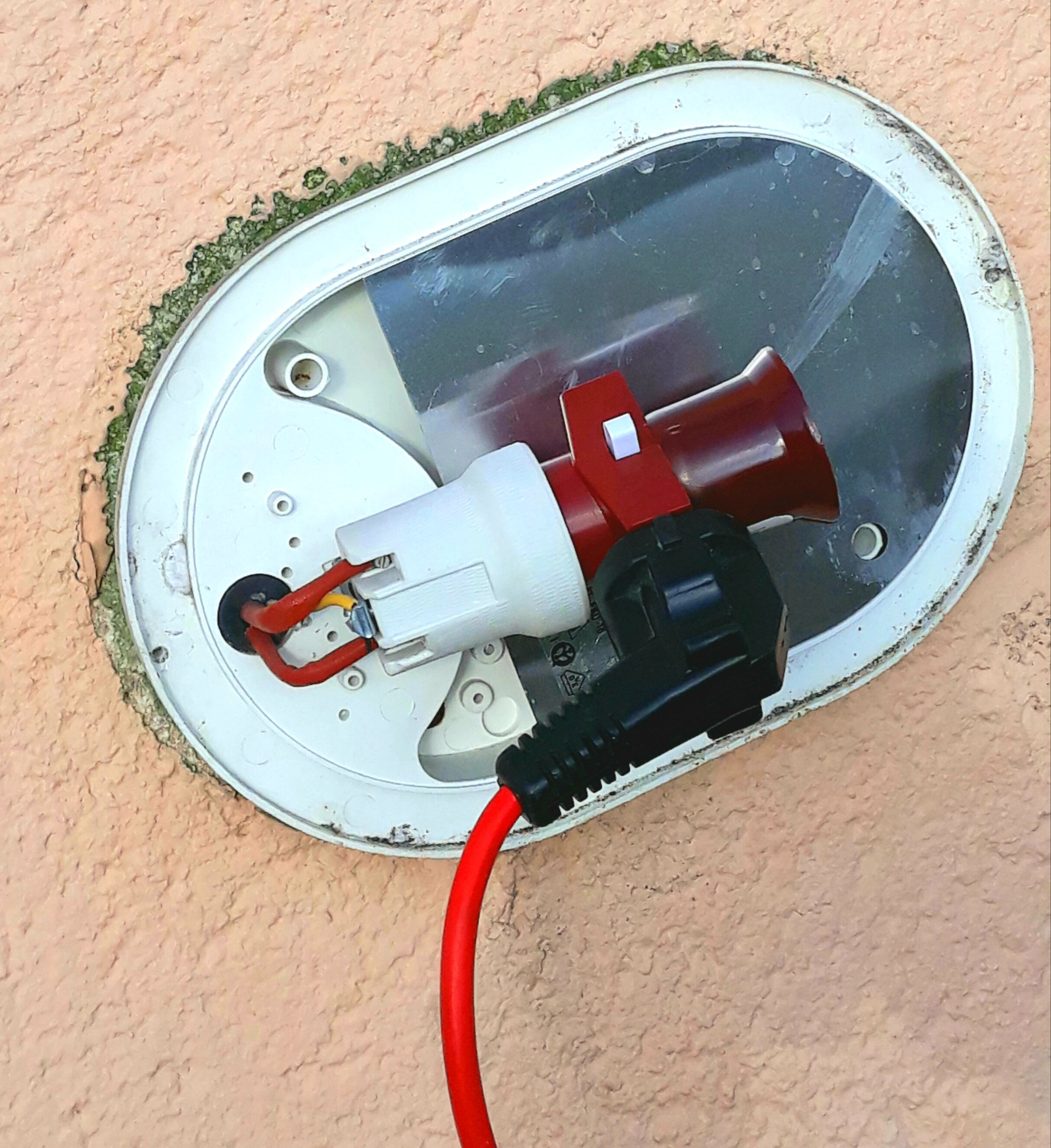

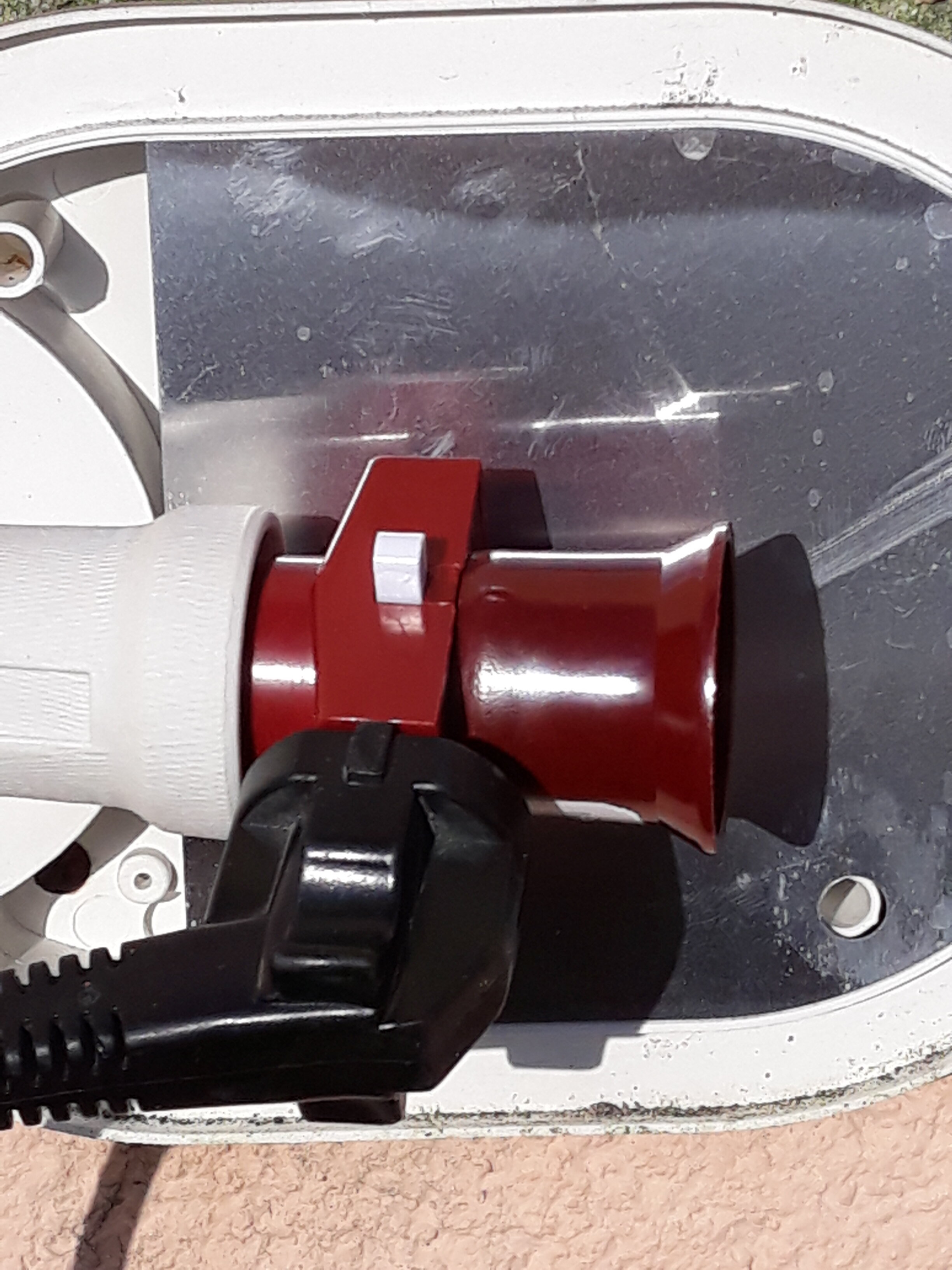

Petit retour sur expérience pour le partage.

@morbli voilà, mon choix s'est tourné vers ta proposition de douille  voleuse, qui me satisfait parfaitement 👍

Par contre, je n'ai pas pu remettre l'ampoule, qui ne tenait plus dans le volume attitré.

petit désagrément,  il me faut aussi dévisser deux vis en début de session et revisser en fin de session. 🤪

Maintenant je peux rester sur la terrasse sans refroidir mon intérieur 🌛





Modifié 18 janvier 2022 par thierry78

[22Ney44]

Bonjour @thierry78,



Une ampoule électrique modèle sphérique devrait entrer dans le volume restant.



https://www.ampoules-service.fr/PBSCProduct.asp?ItmID=23174020&AccID=102719&PGFLngID=0&gclid=CjwKCAiA55mPBhBOEiwANmzoQk_u4kcN0vAjN8wsgMO6LQAZplWPdpPR6ZGW1PYpBB2e_Lhd8gJkMRoC8ZMQAvD_BwE



Un coup de bombe de peinture rouge acrylique sur l'ampoule et vous avez votre éclairage nocturne qui préserve la vision nocturne. Si vous optez pour cette solution, peignez là ampoule allumée, cela aura deux conséquences :



1) Vous contrôlez en direct live le degré d'opacité,



2) la peinture en séchant sur le support chaud ne va pas craqueler par la suite. Je repeins ainsi à la peinture acrylique, mes cylindres de moto, c'est d'une solidité redoutable ensuite.



J'ai bien noté que cette installation vous satisfait. Cependant pour aller un peu plus loin, qui sait un jour, assez sinon très facilement, vous pouvez réfléchir à l'installation suivante qui ne réclamera plus aucune intervention avant ou après l'observation.

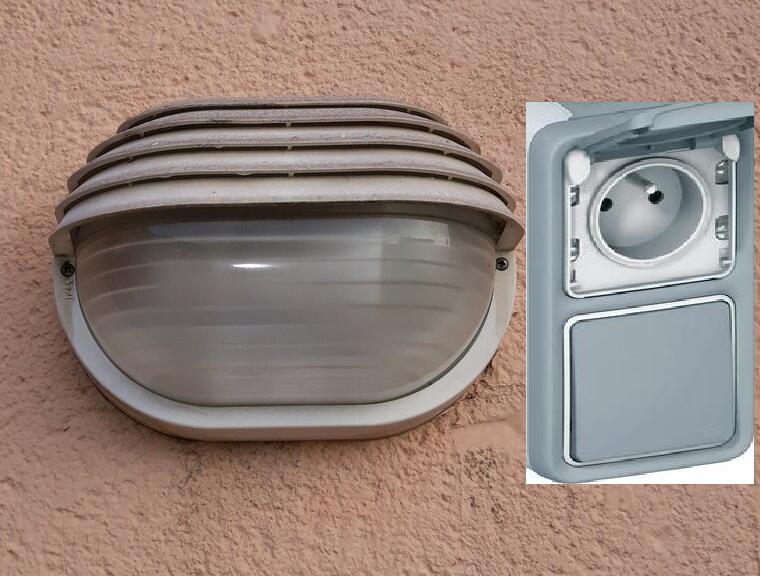

Voici un aperçu (fait à l'arrache excusez moi) de l'installation : L'interrupteur permet d'inverser l'usage de la lampe ou de la prise. Il n'y a plus rien à démonter ou à ouvrir.





Réf : https://elec44.fr/complet-saillie-ip-55/107397-legrand-interrupteur-ou-va-et-vient-prise-avec-terre-plexo-apparent-vertical-gris-ref-069914-3245060699147.html?gclid=CjwKCAiA55mPBhBOEiwANmzoQivHlJw1oUUOONpHs_0wB7r98AZlIY2hUXeOPBiXimP27bOu5WlRmhoC2-oQAvD_BwE

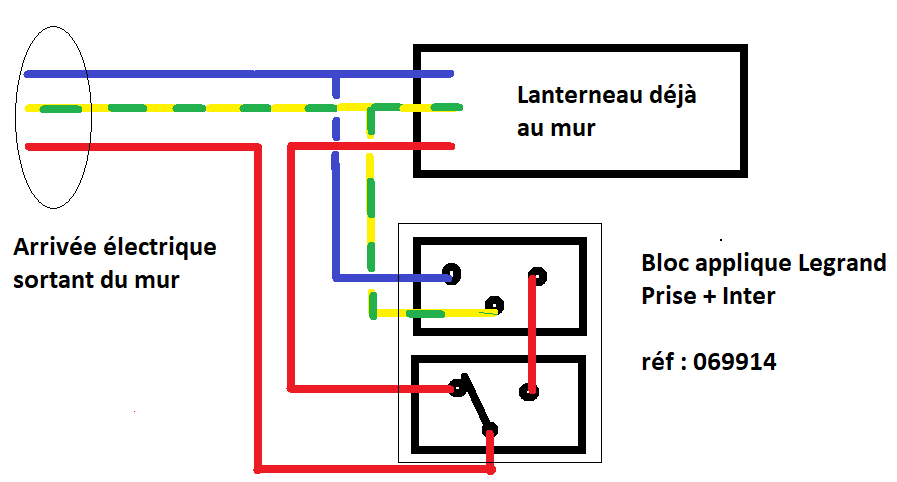

Voici le schéma électrique :







Ce bricolage est très facile à réaliser et ne nécessite que très peu de matériel.



Disponible en MP si nécessaire.



Ney









[thierry78]

@22Ney44 merci pour tous ces conseils détaillés 👍

Le seul problème, c'est que l'interrupteur existant se trouve à  l'intérieur dans le salon, et étant locataire,  je ne veux rien modifier d'où le choix de cette solution de la douille voleuse sur ma seule source électrique en extérieur 😉

@micalement

Thierry



Édit : oups j'ai parcouru ton schéma un peu trop vite ! En effet en piquant l'arrivée de courant à la base de la lampe électrique ça peut le faire, mais l'étanchéité des fils partant de la lampe vers l'interrupteur/prise me fait peur...

Modifié 18 janvier 2022 par thierry78

[Fred_76]

Le 18/12/2021 à 13:43, thierry78 a dit :

Étant locataire,  cela me semble la solution la moins compliquée 😉

et c’est surtout la seule que tu peux faire sans demander l’accord du propriétaire !





[22Ney44]

il y a une heure, thierry78 a dit :

En effet en piquant l'arrivée de courant à la base de la lampe électrique ça peut le faire, mais l'étanchéité des fils partant de la lampe vers l'interrupteur/prise me fait peur...

Bonsoir @thierry78



Nous allons  y arriver:



A la place du lanterneau vous fixez ce type de tableau plastique étanche en réutilisant les chevilles déjà dans le mur. Vous fixez alors le lanterneau et l'interrupteur  + prise sur le couvercle. Tout le câblage sera à l'intérieur du tableau bien à l'abri des intempéries. Il ne reste plus qu'à visser le couvercle et le tour est joué.

Le jour où vous quitterez cette maison, vous n'aurez juste qu'à remonter le lanterneau comme vous l'aviez trouvé.



Le boitier plastique : https://www.manomano.fr/p/tableau-plastique-demontable-150x200-4146127



Ney





[adamckiewicz]

Le 18/12/2021 à 11:01, olivufu a dit :

Combien de gens ont une soi-disant terre qui n'a de terre que le nom ....

Ne jamais avoir un terre à l’abri de l’humidité!! Un copain a eu un beau dégât électrique à cause de ça! Il avait construit un cabanon sans noter que la terre arrivait dessous…. Nan la terre a pas trop fait son office…
