Problème ekos auto guidage

[Tytypsy4]

Bonjour je reviens vers vous car après des semaine de recherche je sèche complet j’ai un auto guida Lunette 20mm/50mm avec une camera zwo asi 120 mini monochrome. Su r ekos galère pour autoguidé en total rms ça reste stable a 0.70 voir 1 pendant quelques minutes puis monte a plus de 30 et fini par s’arrêter savez-vous d’où ça peut provenir ?

[rmor51]

Les causes peuvent être multiples.

Défaut de map du guideur, sans oublier de défocaliser un chouia; activer la fonction GPG dans les options; monter suffisamment le gain de la cam de guidage; régler son temps d'expo entre 1.5 et 3 sec.

J'utilise le guideur interne d'Ekos régulièrement à +/-0,5 as.

[Tytypsy4]

Il y a 2 heures, rmor51 a dit :

Les causes peuvent être multiples.

Défaut de map du guideur, sans oublier de défocaliser un chouia; activer la fonction GPG dans les options; monter suffisamment le gain de la cam de guidage; régler son temps d'expo entre 1.5 et 3 sec.

J'utilise le guideur interne d'Ekos régulièrement à +/-0,5 as.

D’accord je vais regarder la map me semble bien il galère pas a se lancer de plus j’ai un masque banitov pour la lunette de guidage

[rmor51]

J'ai eu pas mal de problèmes avec ma monture précédente, une Celestron AVX. Depuis avec l'iOptron GM28, plus aucun !

[Tytypsy4]

il y a une heure, rmor51 a dit :

J'ai eu pas mal de problèmes avec ma monture précédente, une Celestron AVX. Depuis avec l'iOptron GM28, plus aucun !

J’ai une eq5 tout le reste pas de soucis c’est que l’auto guidage qui merde 😅 du coup un peu galère je l’ai reçu en espérant pouvoir poser plus longtemps pour l’instant c’est pas le cas 😅

[rmor51]

Est-ce que la calibration va bien au bout ? Tu passes par la liaison ST4 ou par la raquette de la monture?



Dans le message précédent, je parlais de soucis d'auto-guidage liés à la monture.

Modifié 31 décembre 2021 par rmor51

[Tytypsy4]

il y a 33 minutes, rmor51 a dit :

Est-ce que la calibration va bien au bout ? Tu passes par la liaison ST4 ou par la raquette de la monture?



Dans le message précédent, je parlais de soucis d'auto-guidage liés à la monture.

D’accord je passe par une rassebery la calibration va au bout je pense car quand il est stable durant genre 5 min je pose 120 seconde sans problème et après il s’emballe

[rmor51]

Et le type de liaison, ST4 ou pas ?

[Tytypsy4]

Il y a 6 heures, rmor51 a dit :

Et le type de liaison, ST4 ou pas ?

St4 c’est le cable ? Car sinon j’ai celui d’origine

[Tytypsy4]

Il y a 15 heures, rmor51 a dit :

Et le type de liaison, ST4 ou pas ?

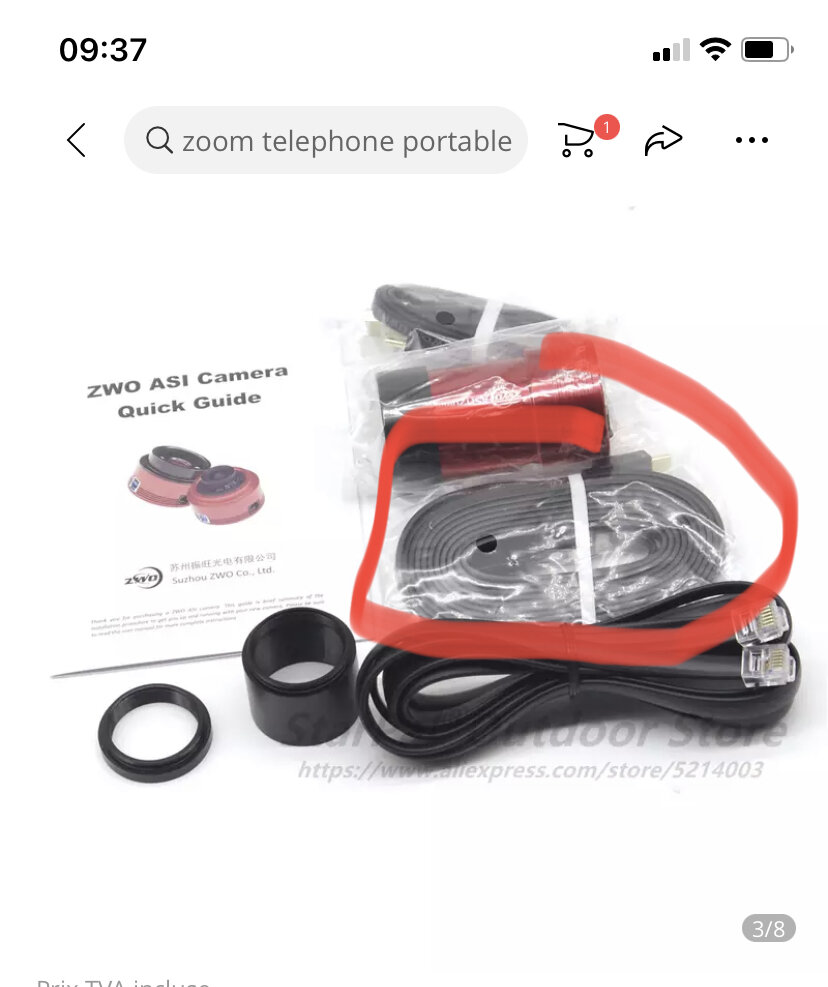

Déjà meilleur vœux  c’est le câble entouré en rouge que j’ai branché

[rmor51]

Est-il branché sur la caméra et la monture ?

Modifié 1 janvier 2022 par rmor51

[Tytypsy4]

Sur la caméra et la rassebery , mais j’ai mis le cable genre usbc le cable st4 du coup je l’ai pas mis

[rmor51]

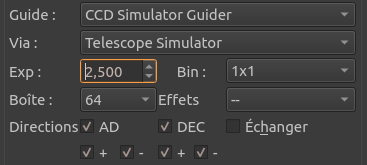

Dans ce cas, as-tu paramétré que le guidage se fait via la monture dans Ekos, de façon analogue à la copie d'écran ci-dessous en remplaçant Telescope Simulateur par ta monture réelle ?

[Tytypsy4]

il y a 4 minutes, rmor51 a dit :

Dans ce cas, as-tu paramétré que le guidage se fait via la monture dans Ekos, de façon analogue à la copie d'écran ci-dessous en remplaçant Telescope Simulateur par ta monture réelle ?

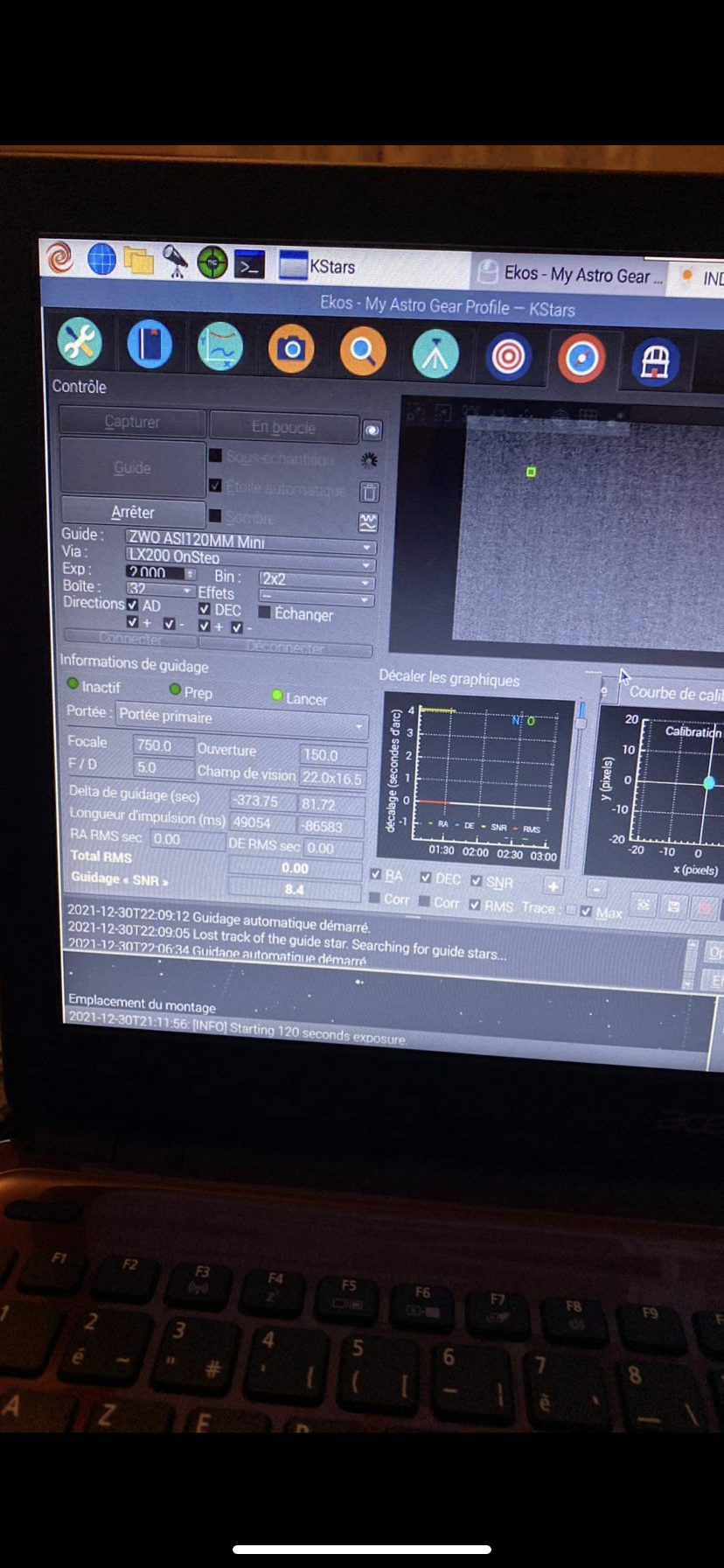

C’est ma monture réelle d’affiche en revanche boite je suis a 32 et bin 2x2

[rmor51]

Augmente la taille de ta boîte. Le bin2 ne doit pas être un obstacle, bien que je reste en bin1 personnellement.

[Tytypsy4]

il y a 28 minutes, rmor51 a dit :

Augmente la taille de ta boîte. Le bin2 ne doit pas être un obstacle, bien que je reste en bin1 personnellement.

D’accord je vais essayer pour la boîte merci

[keymlinux]

Bonjour,



1) le cable que tu a entouré en rouge c'est le cable USB, donc oui il se branche entre la camera et le raspberry



2) le cable ST4 c'est le cable qui est juste au dessous sur ta photo, avec le même connecteur à chaque bout. Habituellement on le branche entre le port ST4 de la camera et le port ST4 de la monture si celle ci en dispose



3) dans ta copie d'écran tu as choisi de piloter via la monture et pas via le port ST4 de la camera, donc pas besoin du cable ST4



4) dans la même copie d'écran, dans le champs "portée" tu as mis ton tube primaire, à priori un 150/750, il y a donc plusieurs possibilités du plus probable au moins probable

  4a) Tu guides avec un chercheur 50/200 en parallèle de ton tube principal 150/750, mais tu n'a pas paramétré les caractéristiques  de ton chercheur dans Ekos

  4b) tu utilises un diviseur optique sur lequel est branchée ta camera de guidage, ce qui te permet de guider en utilisant le même tube que celui qui prend les photos (situation peu probable),  et donc tu guides avec un 150/750 et le paramétrage d'Ekos est OK

  4c) Tu utilises ton 150/750 comme chercheur et le tube imageur est un 400/1500 (non, là je déconne 🙂 )

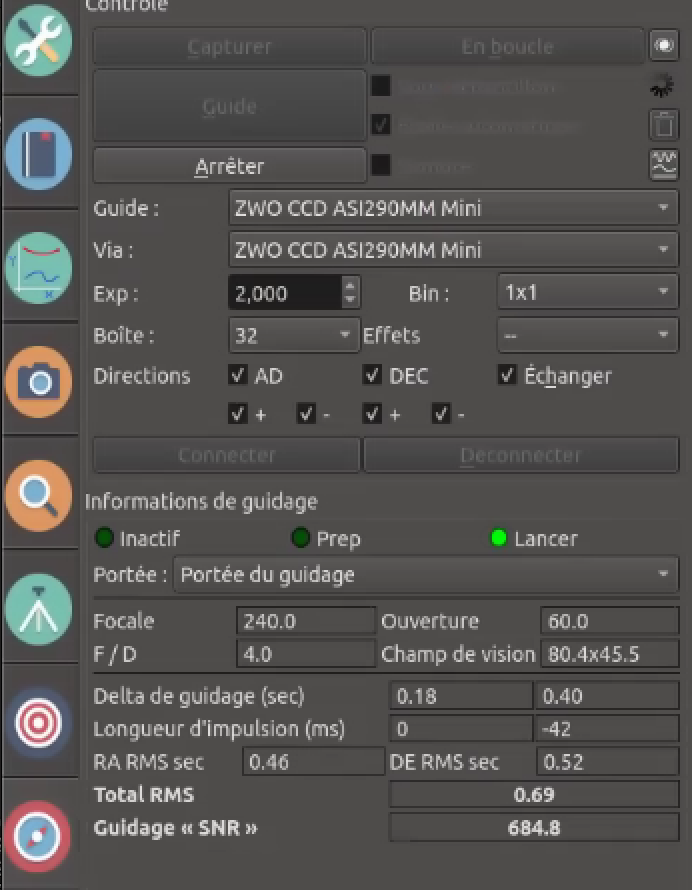

Ci dessous une capture prise pendent un guidage.

J'image sur une lunette 80/500 avec un APN, je guide avec une petite lunette 60/240, avec une camera ASI290 monochrome

Dans le champs "VIA" j'ai indique la camera de guidage pour que les impulsions pour bouger la monture soient envoyées vers la camara, qui transférera à la monture via le port ST4

Dans le champs "Portée et les infos au dessous, on voit bien   les caractéristiques ouverture/focale e la lunette guide



[Tytypsy4]

Il y a 2 heures, keymlinux a dit :

Bonjour,



1) le cable que tu a entouré en rouge c'est le cable USB, donc oui il se branche entre la camera et le raspberry



2) le cable ST4 c'est le cable qui est juste au dessous sur ta photo, avec le même connecteur à chaque bout. Habituellement on le branche entre le port ST4 de la camera et le port ST4 de la monture si celle ci en dispose



3) dans ta copie d'écran tu as choisi de piloter via la monture et pas via le port ST4 de la camera, donc pas besoin du cable ST4



4) dans la même copie d'écran, dans le champs "portée" tu as mis ton tube primaire, à priori un 150/750, il y a donc plusieurs possibilités du plus probable au moins probable

  4a) Tu guides avec un chercheur 50/200 en parallèle de ton tube principal 150/750, mais tu n'a pas paramétré les caractéristiques  de ton chercheur dans Ekos

  4b) tu utilises un diviseur optique sur lequel est branchée ta camera de guidage, ce qui te permet de guider en utilisant le même tube que celui qui prend les photos (situation peu probable),  et donc tu guides avec un 150/750 et le paramétrage d'Ekos est OK

  4c) Tu utilises ton 150/750 comme chercheur et le tube imageur est un 400/1500 (non, là je déconne 🙂 )



Ci dessous une capture prise pendent un guidage.

J'image sur une lunette 80/500 avec un APN, je guide avec une petite lunette 60/240, avec une camera ASI290 monochrome

Dans le champs "VIA" j'ai indique la camera de guidage pour que les impulsions pour bouger la monture soient envoyées vers la camara, qui transférera à la monture via le port ST4

Dans le champs "Portée et les infos au dessous, on voit bien   les caractéristiques ouverture/focale e la lunette guide

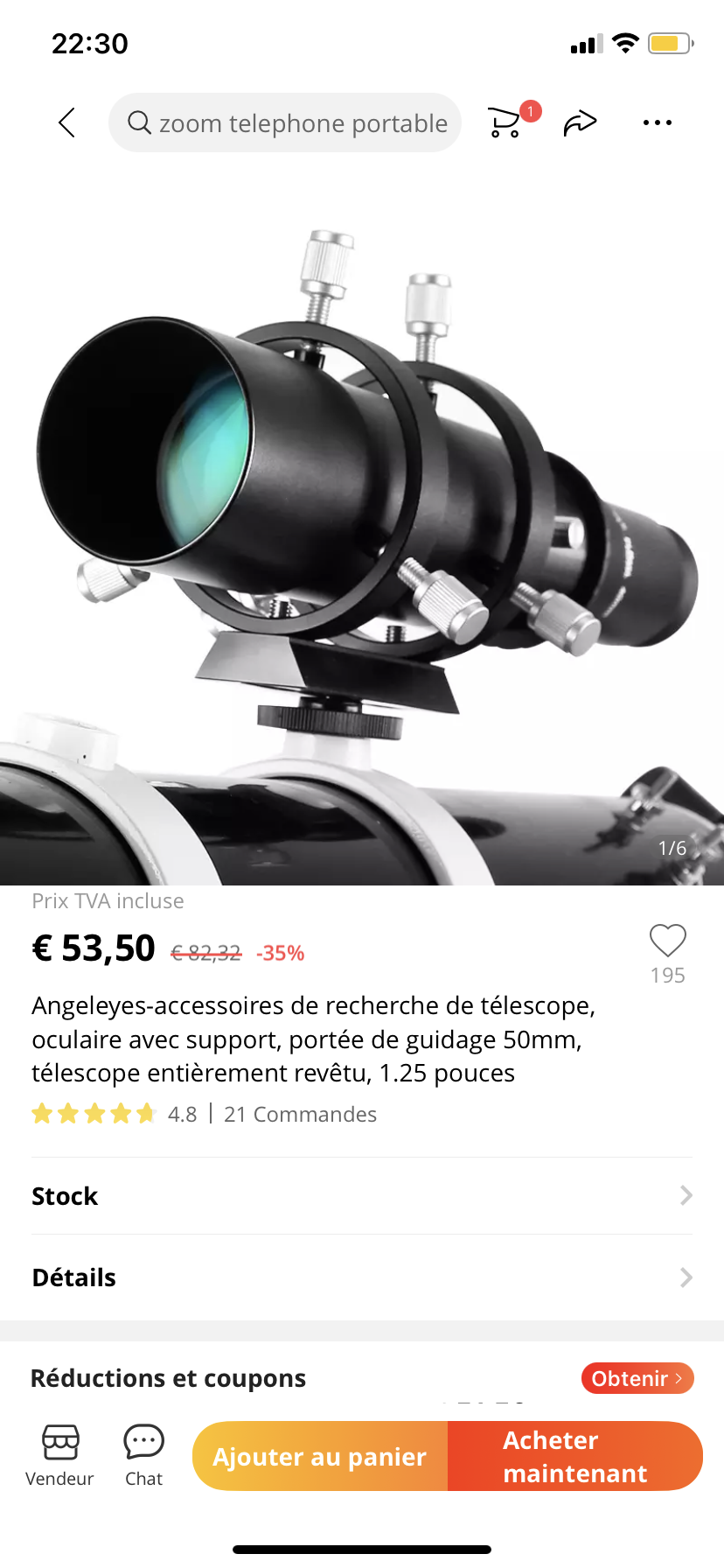

 Salut donc oui ma monture dispose du port st4 , et oui sur cette capture j’ai mis la focale du scope mais avec la focale de ma lunette c’est le même problème 😅 j’ai une lunette 20x50 je met une photo de la lunette

en revanche ton hypothèse 4) je dirais pas non pour un t’elle setup mdr

[Tytypsy4]

200x50 pardon

[keymlinux]

Vu que ta monture a un port ST4 tu peux essayer de faire les impulsions de guidage en l'utilisant.

Pour cela, il faut connecter le cable entre le port ST4 de la monture et le port ST4 de la camera, puis dans Ekos/Guidage, dans le champ VIA il faut sélectionner ton ASI120mm Mini.

Cela permettrait de verifier si tu as le même comportement du guidage dans les 2 cas (pilotage monture direct ou impulsions via ST4)



Vu que ta lunette guide a une petite focale, elle couvre un grand champ, donc trouver une étoile suffisamment brillante ne devrais pas être un problème et tu ne devrais pas avoir besoin du bin 2x2, et comme le suggère @rmor51 tu peux augmenter la taille de la boite de 32 a 64 pixels



Si la capture d'image du guidage manque de lumière et qu'il n'y a pas beaucoup d'étoiles visibles, et que tu est déjà à 2 ou 3 secondes de poses, tu peux augmenter le gain de la camera de guidage. Cela n'est pas possible (ou j'ai pas trouvé) directement sur le panneau de contrôle du guidage de Ekos, il faut aller dans le panneau de configuration Indi, dans l'onglet portant le nom de la camera de guidage, et la on peut régler le gain de la camera de guidage.



Si le fait d'augmenter le gain et le temps de pose a tendance a augmenter le bruit et que cela nuit à la detection d'étoile, tu peux faire des darks pour la camera de guidage. Pour faire les darks, aller dans l'onglet "Capture" d'Ekos, utiliser le bouton "Dark Library", sélectionner la camera ASI120mm et faire des darks avec le temps de pose que tu compte utiliser pour le guidage. Pour utiliser ces darks, dans l'onglet "Guidage" d'Ekos, penser à cocher l'option "Dark"



Pour rappel, notre ami @rmor51 tiens à jour une traduction de la doc



[Tytypsy4]

Il y a 11 heures, keymlinux a dit :

Vu que ta monture a un port ST4 tu peux essayer de faire les impulsions de guidage en l'utilisant.

Pour cela, il faut connecter le cable entre le port ST4 de la monture et le port ST4 de la camera, puis dans Ekos/Guidage, dans le champ VIA il faut sélectionner ton ASI120mm Mini.

Cela permettrait de verifier si tu as le même comportement du guidage dans les 2 cas (pilotage monture direct ou impulsions via ST4)



Vu que ta lunette guide a une petite focale, elle couvre un grand champ, donc trouver une étoile suffisamment brillante ne devrais pas être un problème et tu ne devrais pas avoir besoin du bin 2x2, et comme le suggère @rmor51 tu peux augmenter la taille de la boite de 32 a 64 pixels



Si la capture d'image du guidage manque de lumière et qu'il n'y a pas beaucoup d'étoiles visibles, et que tu est déjà à 2 ou 3 secondes de poses, tu peux augmenter le gain de la camera de guidage. Cela n'est pas possible (ou j'ai pas trouvé) directement sur le panneau de contrôle du guidage de Ekos, il faut aller dans le panneau de configuration Indi, dans l'onglet portant le nom de la camera de guidage, et la on peut régler le gain de la camera de guidage.



Si le fait d'augmenter le gain et le temps de pose a tendance a augmenter le bruit et que cela nuit à la detection d'étoile, tu peux faire des darks pour la camera de guidage. Pour faire les darks, aller dans l'onglet "Capture" d'Ekos, utiliser le bouton "Dark Library", sélectionner la camera ASI120mm et faire des darks avec le temps de pose que tu compte utiliser pour le guidage. Pour utiliser ces darks, dans l'onglet "Guidage" d'Ekos, penser à cocher l'option "Dark"



Pour rappel, notre ami @rmor51 tiens à jour une traduction de la doc



Merci beaucoup je vais essayer tout ça merci pour tout les conseils 😀 oui j’ai vue l’onglet dark ça me parle.

[Tytypsy4]

Bon après vérification c’est une autre prise rj45 et non pour un port st4 sur la monture je suis un noobs 😅 du coup je vais bien regarder le manuel grâce a la traduction encore merci ☺️
