Restauration d'une lunette astronomique Grégoire, Opticien à Lyon - 120/1400-2000 mm Ca. 1890

[Jorris]



Eh bien j'aurais appris aujourd'hui, que la projection, c'est sans filtre moi 😁





[JonathanGrégoire]

Si c'est le nouveau qui apprend aux anciens, où on va !!!!! 😁Cela étant moi j'ai appris énormément depuis mon inscription, la qualité de l'information sur Webastro est haute.



Amitiés

[oliver55]

Il y a 23 heures, JonathanGrégoire a dit :

Cela étant moi j'ai appris énormément depuis mon inscription, la qualité de l'information sur Webastro est haute.



Je te rassure. Pour ma part, cela m'arrive aussi d'écrire des bêtises sur le forum.

[JonathanGrégoire]

il y a 14 minutes, oliver55 a dit :



Je te rassure. Pour ma part, cela m'arrive aussi d'écrire des bêtises sur le forum.





Et moi donc... je pense qu'on apprend tous des uns et des autres. Mais mille mercis pour vos conseils précieux.

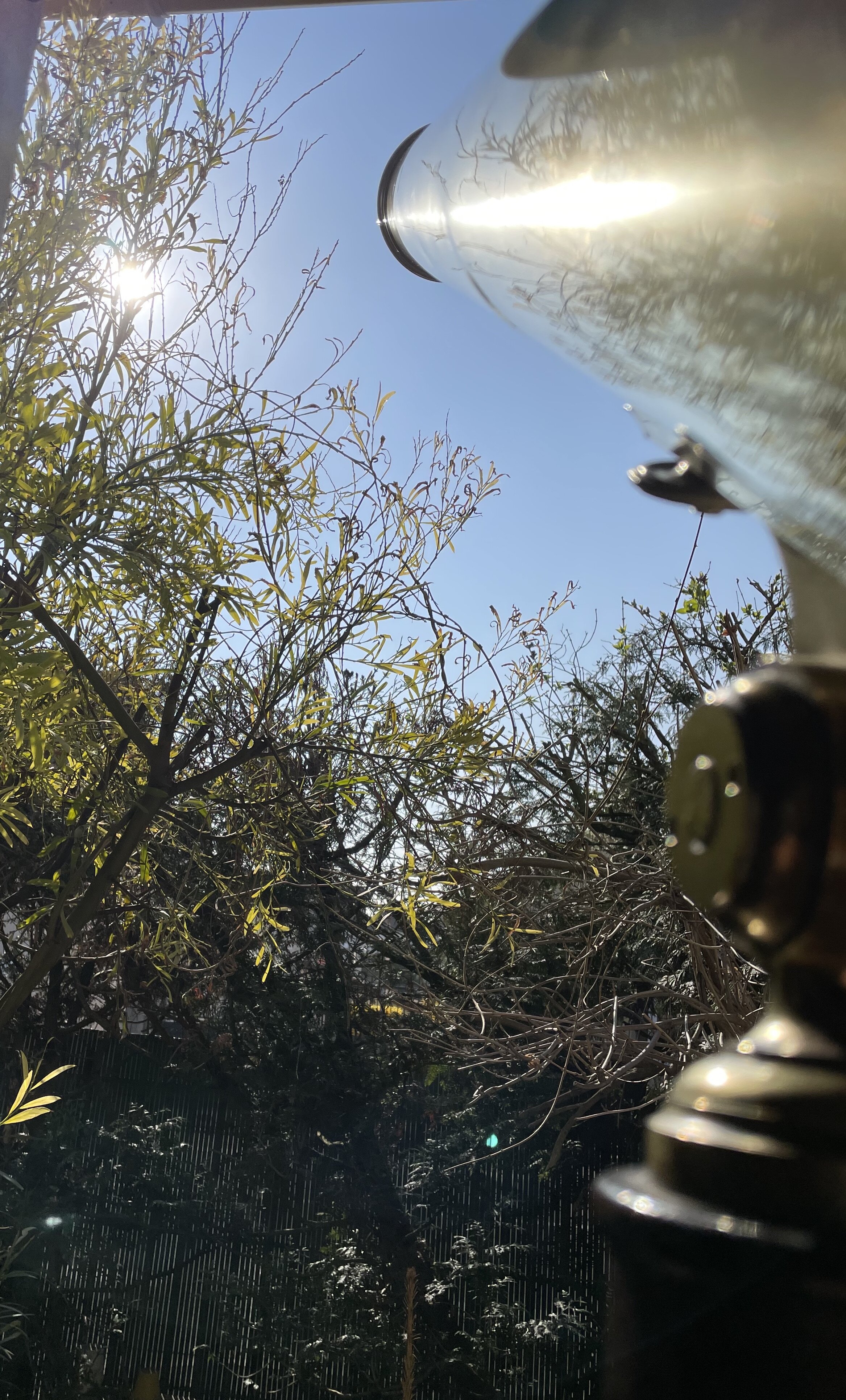

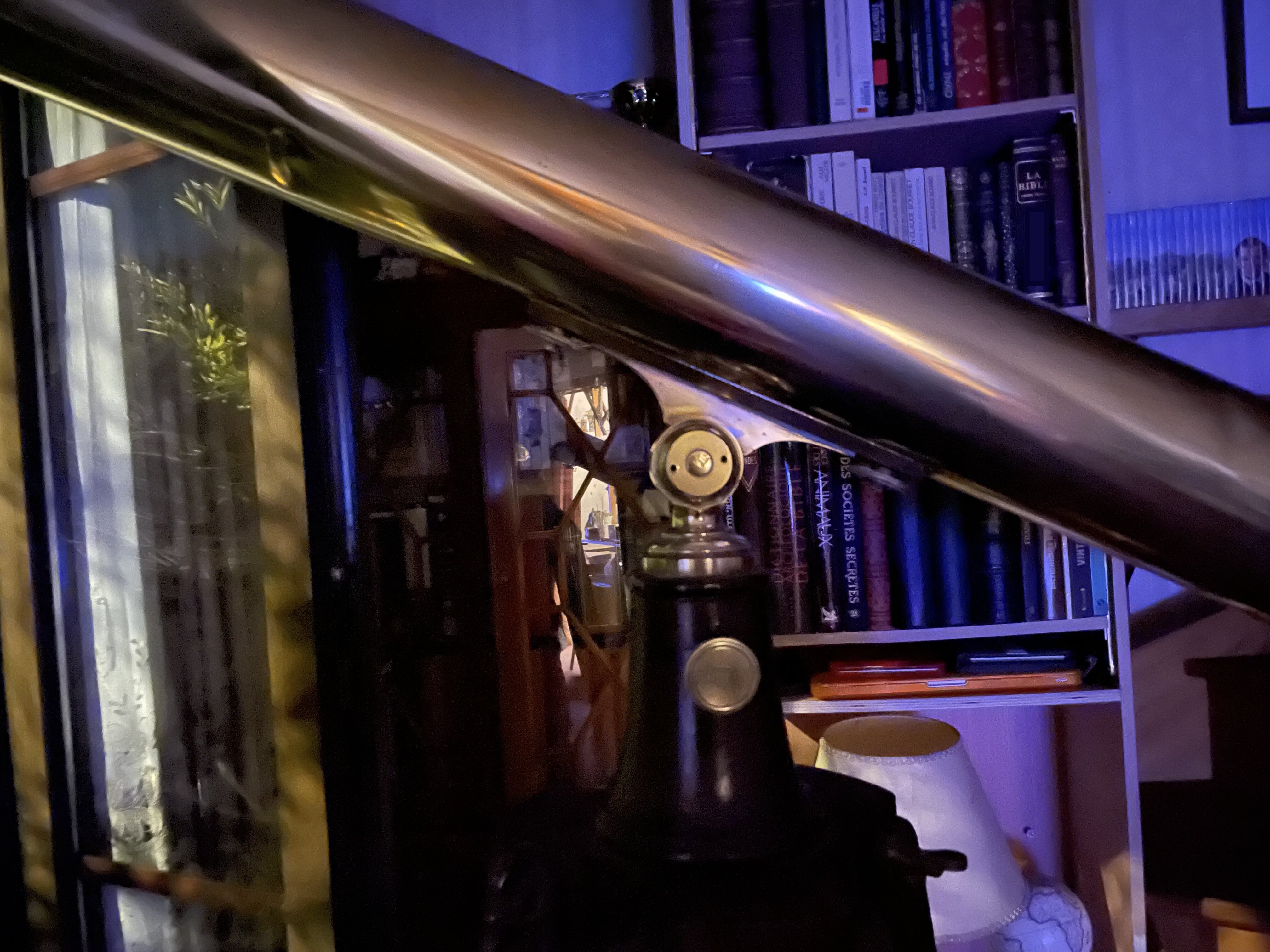

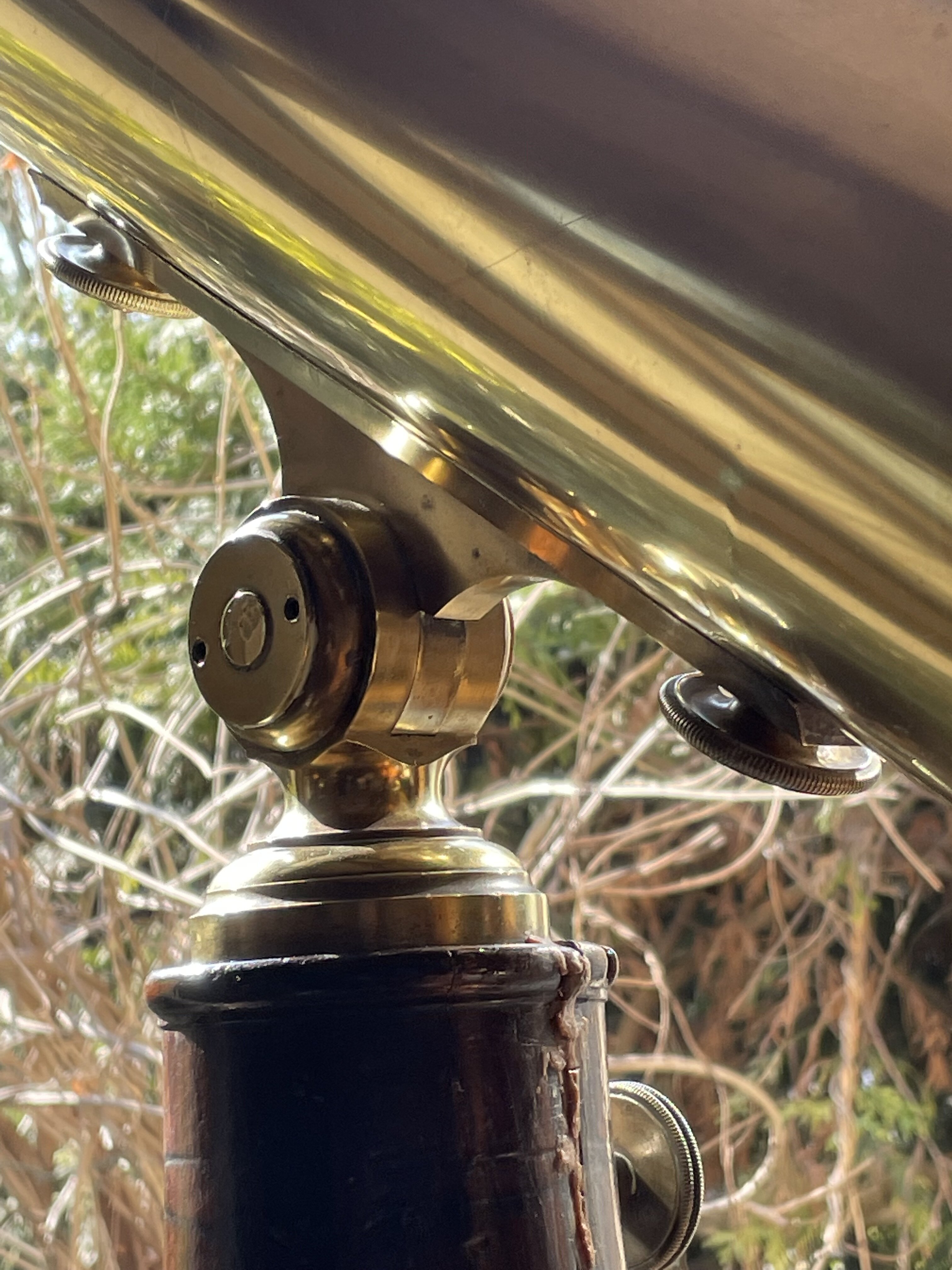

La phase finale de la restauration du métal de la lunette est terminée, elle a même retrouvée son effet "laque"... elle brille comme un miroir...





Le mimosa et le ciel se reflète dessus, c'est impressionnant.





La lunette a retrouvé (presque) son aspect d'origine, le temps des observations et des études va pouvoir commencer.

Astronomiquement vôtre



Jonathan

[JonathanGrégoire]

Bonjour à tous,

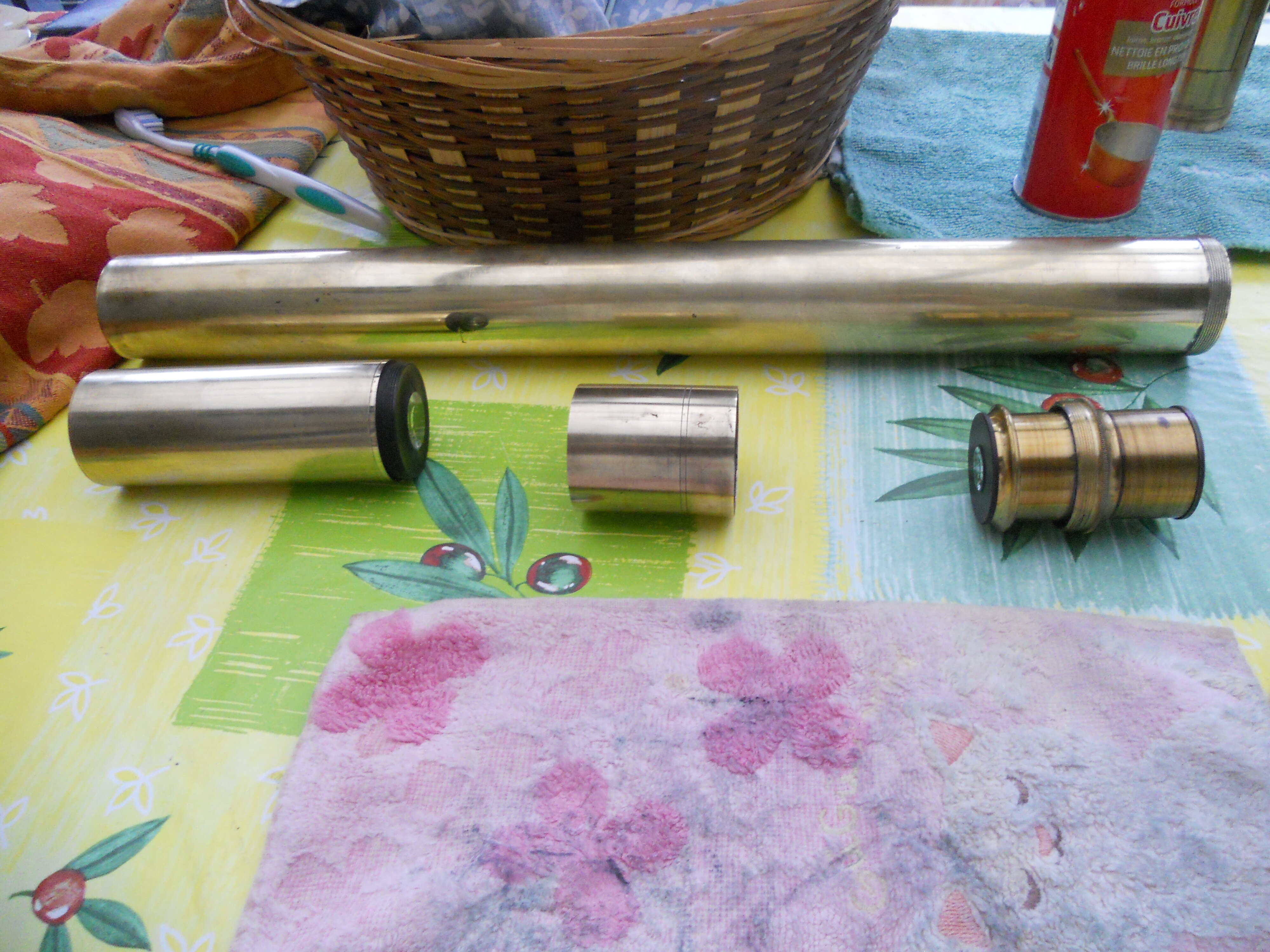

Sa y ait j'ai enfin réussi à extraire l'oculaire terrestre de son tube où il était coincé, je suis impressionné par la qualité d'une part de la pièce et d'autre part par la transparence cristalline des lentilles malgré un siècle et des brouettes. Vraiment un travail d'orfèvrerie pour les tubes et d'opticien pour les lentilles.

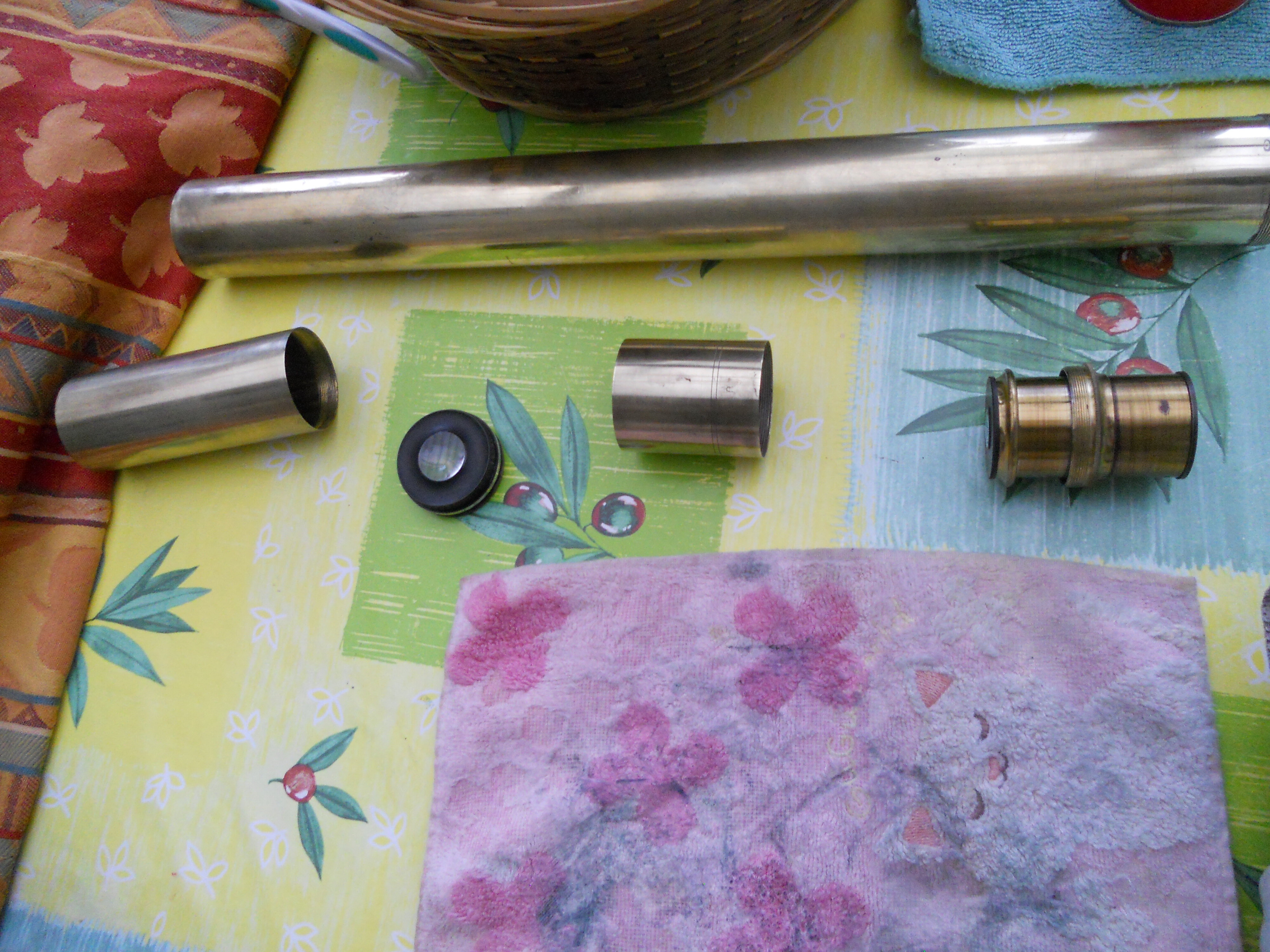

Toutes les lentilles au nombre de 3 de cet oculaire terrestre se démontent.



Cette structure de fabrication sur ces anciens instruments me fait penser à des poupées russes où à des "tiroirs à secrets" comme en aimait cette époque !

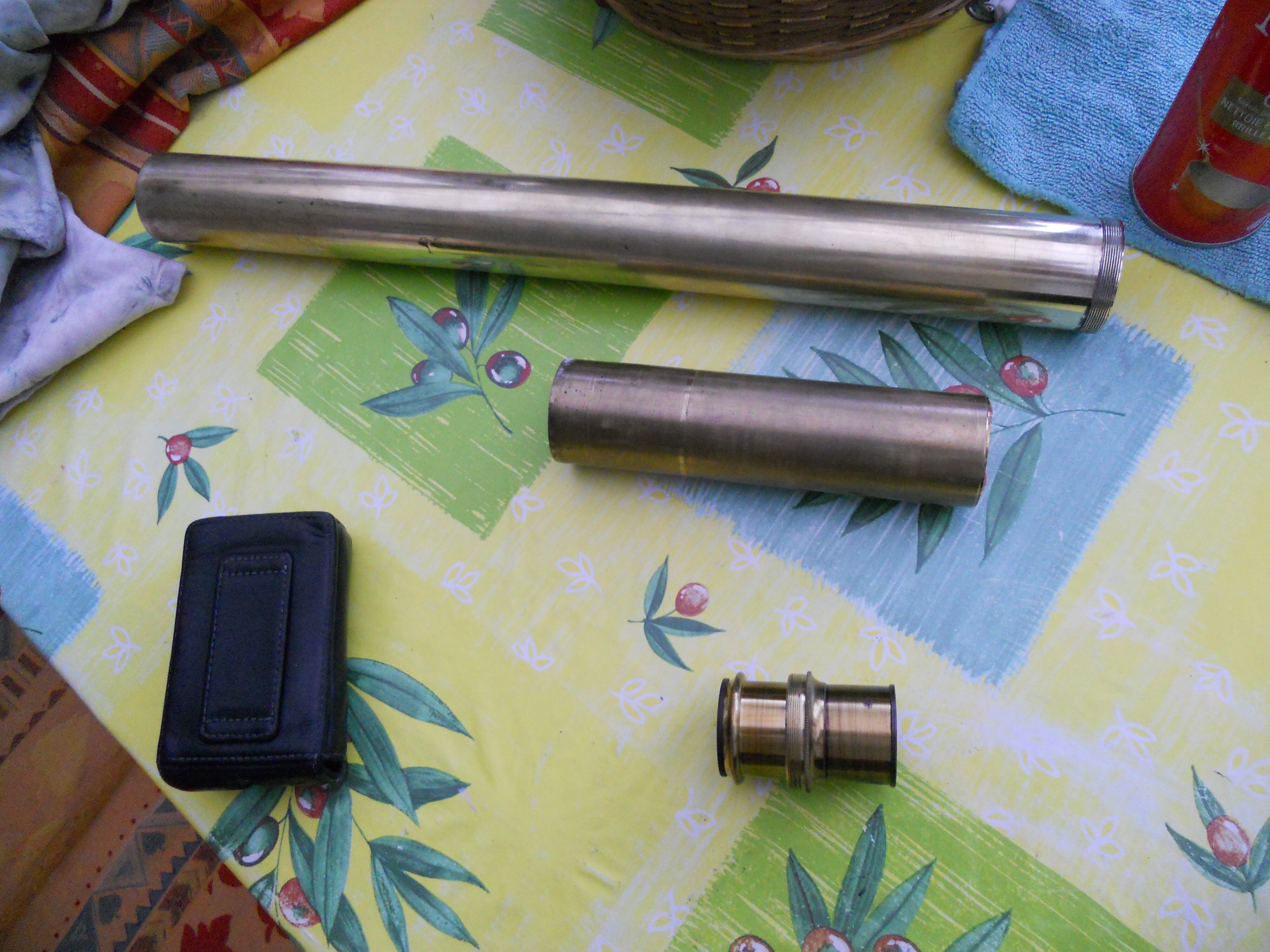

Franchement c'est sympa, voici quelques photos de ce bel oculaire, et tu vois Jorris tu avais raison, il y avait bien caché à l'intérieur du 2ème tube un oculaire terrestre de belle facture.



Le premier bloc oculaire à par contre une vraie patine qui n'est pas de l'oxydation marron, j'avais raison, c'était pas une patine qui recouvrait la lunette mais une véritable "rouille" de l'air marin. Par contre sur cet oculaire terrestre, la partie 1, elle est magnifique cette patine, elle je la garde telle qu'elle.





Quelle bête cet oculaire terrestre, cela me fait penser  à longue vue miniature côté forme.



Remarquez la belle patine de l'oculaire terrestre, c'est superbe je trouve.

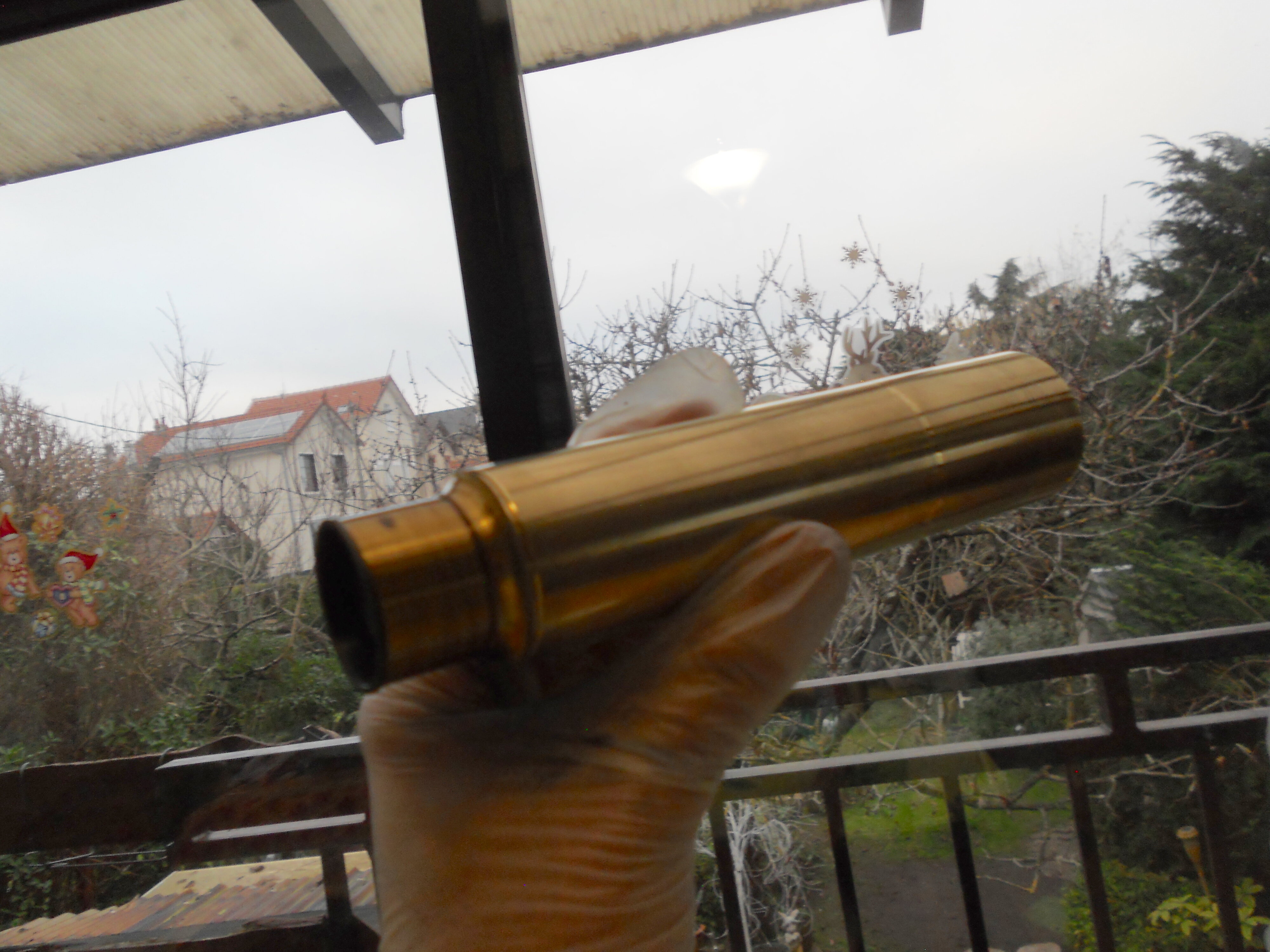

Le tube du reste de l'oculaire terrestre s'ouvre en deux ! Il y a même un travail du métal avec une double rainure, d'un bel effet.





La qualité des lentilles est superbe à voir, cela ressemble à une goutte d'eau. Franchement intacte, rien, pas une rayure apparente, certainement des micro rayures invisibles à l'oeil nu, ou avec une loupe, mais l'aspect est beau.



Franchement le XIXe siècle avait acquis une belle technique dans la fabrication de ces instruments , je suis comme un gosse émerveillé devant un beau jouet !



Astronomiquement vôtre

[Jorris]

Chouette !



C'est exactement çà, tu a trouvé la métaphore qui conviens, c'est un peu le système des poupée russes, ces vieilles lunettes.



Belle pièce

[JonathanGrégoire]

Voici un lot de photos lunaires que j'ai pris en afocale avec mon smartphone et sans aucun support, donc "caméra au poing à l'oculaire" !!!



Il y a donc un léger bouger, cependant c'est pas trop mal pour une lunette de plus de 100 ans.



Les images présentent des traces de chromatisme, mais je vais essayer surtout de corriger le léger flou, car à l'oculaire, les images sont très nettes, aucun effet de flou comme sur ces photos pris empiriquement.



J'imagine qu'il n'est pas possible de prendre un système pour adapter un APN reflex de type Pentax K7 pour prendre des photos au foyer de la Lunette et sans monture équatoriale ni mouvement automatique par ordinateur !

Donc je reste en système D, le mieux c'est l'adaptateur pour smartphone à l'oculaire.



Sentiments Sélènes.







[Vador59]

Un filtre IR devrait t'aider un peu dans la mise au point; les smartphones enregistrent très bien les IR et comme les objectifs ne sont pas corrigés dans cette longueur d'onde, cela peut expliquer le flou que tu enregistres.

[JonathanGrégoire]

Depuis la lunette Grégoire est pleinement opérationnelle et me procure beaucoup d'émerveillement dans l'observation du ciel.



Quelques images récentes et de belles taches solaires.







[JonathanGrégoire]

Pour le plaisir....







[lyl]

Un petit add-on suite à un document précieux collecté par le projet Gütenberg de Google.



Il s'agit du traité de WF Stanley, inventeur (voir Wikipedia), fabricant d'instrument à Londres en 1890.



Instruments d'arpentage et de nivellement par William Ford Stanley.odt



Je n'ai pas traduit ces parties

mais je peux vous  orientez sur le laquage du bronze :

https://www.dictum.com/fr/resines-dbi/gomme-laque-liquide-astra-810032



Laquage à chaud ! (93°c / 200°F)



Lubrification : huile fine de montres.



Noir optique :

27. —Optical Black.—The interior parts of telescopes are painted over with a dull black paint, the object of which is to cut off the reflection of extraneous light entering the object-glass obliquely. Optical black is made by finely grinding drop-black in turps or spirits upon a stone with a muller, this is afterwards strained through fine muslin ; if it is ground in turps a little good gold-size is added, if it is ground in spirit, a little spirit varnish. The black should be tested. It should appear quite dull, and yet be sufficiently firm to bear the finger rubbing upon it without soiling. For eye-pieces, the dull black generally employed is due to oxidation obtained by burning off an acid solution of cuprousnitrate in a gas flame.



27. —Noir optique.—Les parties intérieures des télescopes sont recouverts d'une peinture noire terne, objet de qui consiste à couper la réflexion de la lumière étrangère entrant obliquement dans le verre de l'objet. Le noir optique est fabriqué en broyant finement du noir dans de la turpentine ou des spiritueux sur une pierre avec un broyeur, ceci est ensuite tendu à travers une fine mousseline ; si c'est broyé dans la turpentine un volume (gold-size : expression anglaise obsolete) est ajouté, s'il est broyé dans l'alcool, un peu d'alcool vernis. Le noir devrait être testé. Il devrait apparaître assez terne, et pourtant suffisamment ferme pour supporter le doigt frotter dessus sans le salir. Pour les oculaires, le noir mat généralement employé est dû à l'oxydation obtenu en brûlant une solution acide de nitrate cuivreux dans une flamme de gaz.



nitrate cuivreux on peut l'obtenir avec de l'ammoniac + cuivre oxydé : solution bleue quand on décape les bronzes ou les cuivres



turpentine ·, turps, turps · n · (essence f de) térébenthine ...
