Montage ZWO EAF sur Lunette TS

[SBRCoach]

Bonjour

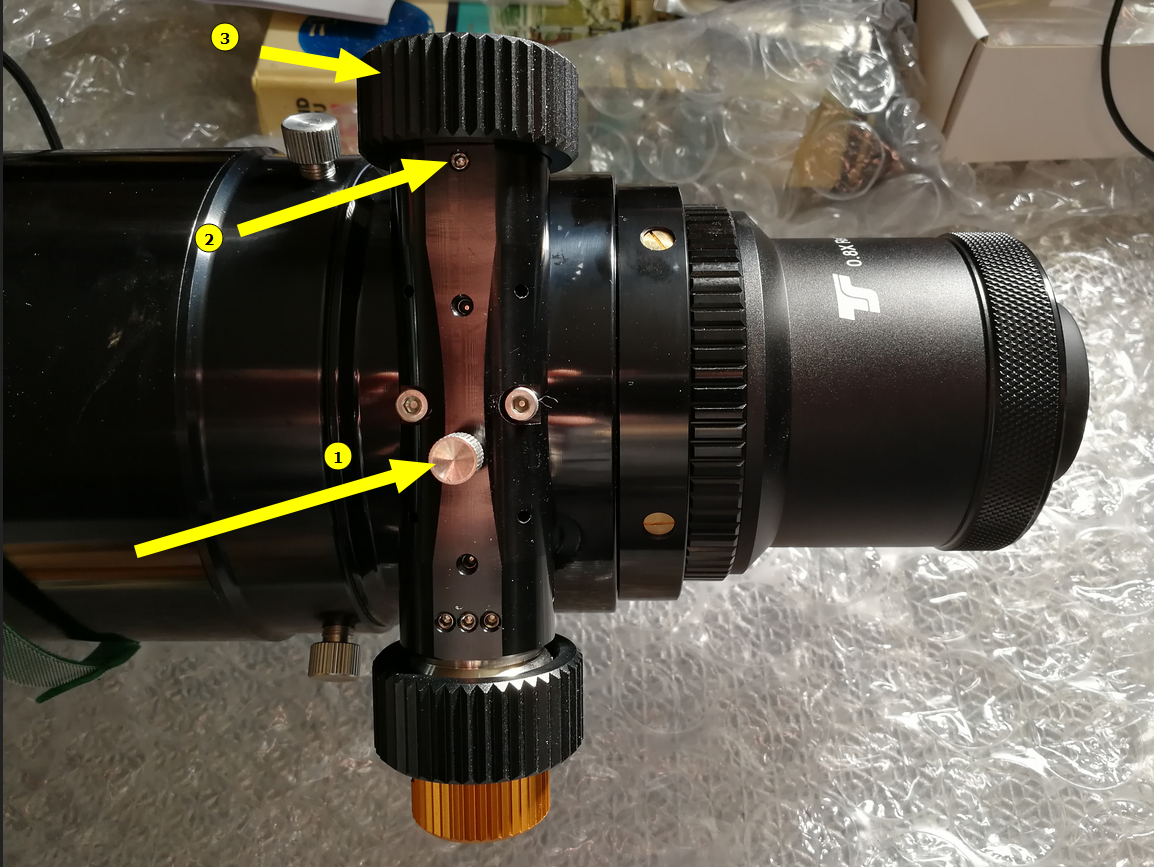

J'ai un petit soucis mon monter l'EAF ZWO V.2 sur le porte oculaire d'une lunette TS







J'ai retiré la VIS DE SERRAGE (1)

Ensuite j'ai egalement retiré la vis sans tete (2)



A ce niveau, je n'arrive pas à enlever la molette de mise au point (3)



* apparemment en dessous de la VIS SANS FIN (2) il y a en une autre  ...

je l'ai desserrée mais j'ai peur de tout casser ou abimer la tête ou le filetage ... et pas envie de forcer en y allant mode bourrin et casser quelque chose.



Avant de faire des conneries, je préfère poser la question ici



Que faut-il faire ? Juste la dévisser ? l'enlever entièrement ou y'a t-il autre chose a faire pour enlever cette sacrée molette (aucune doc concernant toutes les vis et celles qui servent au réglages du focuser)



Merci à vous

Modifié 14 février 2022 par SBRCoach

[cbrunfranc]

J'ai fait la manipulation il y a quelques jours ; et c'est effectivement un peu flippant sur le coup



Effectivement il y a une 1er vis sans tête (2) à retirer et ensuite il faut faire tourner l'axe avec la molette pour faire apparaître la 2ieme vis sans tête dans le trou.

Ensuite, lorsque cette 2ieme vis est retiré, tout s'enlève sans forcer (voir même tombe tout seul)



Le doc que j'ai utilisé : https://www.teleskop-express.de/shop/Bilder/shop/zwoptical/electronic-focuser/Assembly-manual-ZWO-EAF-to-TS-Telescopes.pdf

il est très bien pour cela



Christophe -BF-

[SBRCoach]

Merci pour ta réponse



Donc tu me confirmes qu'il faut DÉVISSER ENTIÈREMENT la 2eme vis sous la (2) et pas seulement la desserer ?



Pas de soucis pour la remettre une fois tout monté ?





Modifié 14 février 2022 par SBRCoach

[cbrunfranc]

Si on parle des vis sous la (2) oui je confirme.

Je ne les ai pas remis. Elle ne font que tenir la molette noire que tu essaies d'enlever.



C'est ce qui est expliqué dans le document pdf.



Christophe





[SBRCoach]

Ok. Merci à toi



Et du coup ensuite la fixation du focuser tu l'as vissée à quels endroits



[cbrunfranc]

Pour le coup j'ai un trou de mémoire, j'ai peut être utilisé les deux vis ou juste mis l'adaptateur et visser uniquement au niveau du EAF.

Je sais plus mais ca fait plusieurs fois que je fais des sessions de photos et ca marche nickel



Christophe

[SBRCoach]

Pas grave je verrais ça demain.

👍

Bonne soirée

[SBRCoach]

Bon ben finalement ... ni l'un ... ni l'autre



Pénible, acheter du matos à ce prix et n'avoir aucune doc !!! Heureusement qu'ils répondent aux mails



Pourtant sur la photo ça à l'air le même focuser ... J'espere que j'ai rien foiré en dévissant ...



Finalement d’après leur réponse ... ça se monte pas comme ça ... PENIBLE !!! et pas de ref d'adaptateur



Je cite : "Oha, malheureusement ce soit la mauvaise direction... Vous devez résoudre l'autre côté
Vous trouverez ici des instructions illustrées :

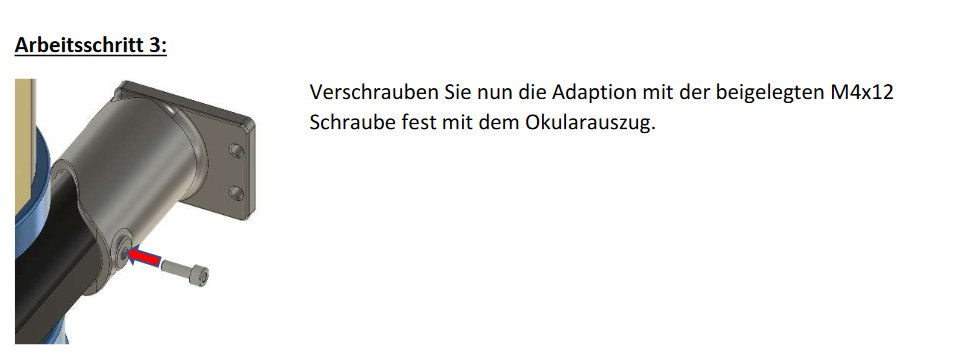

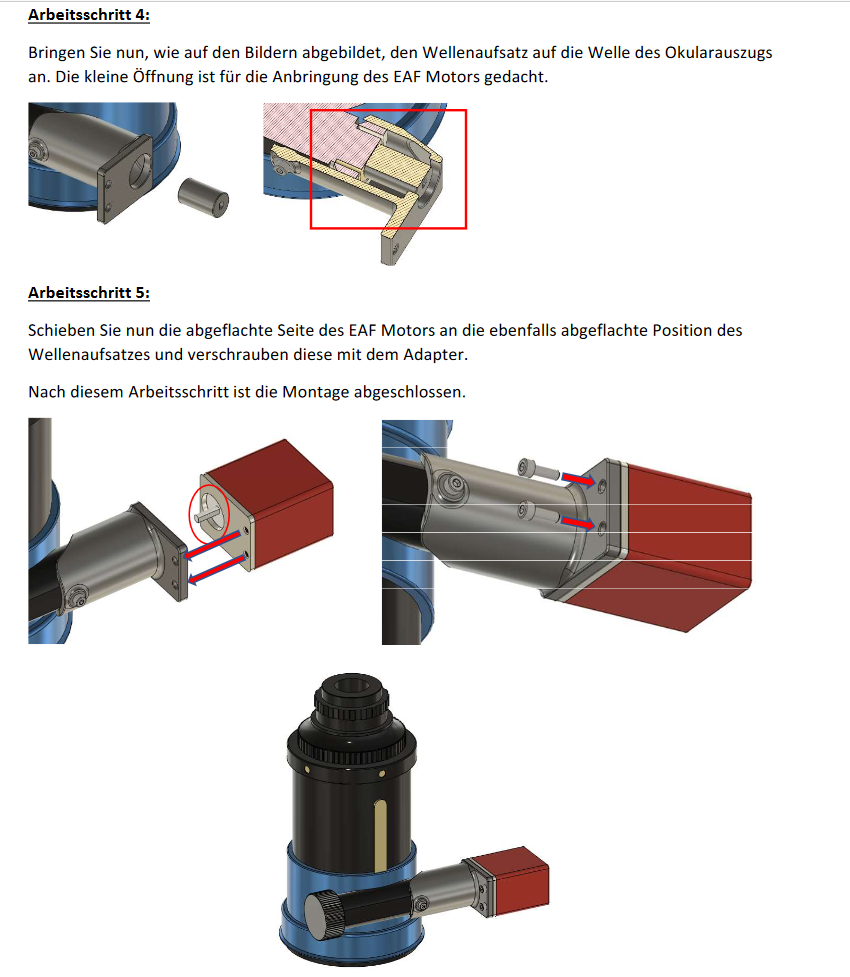

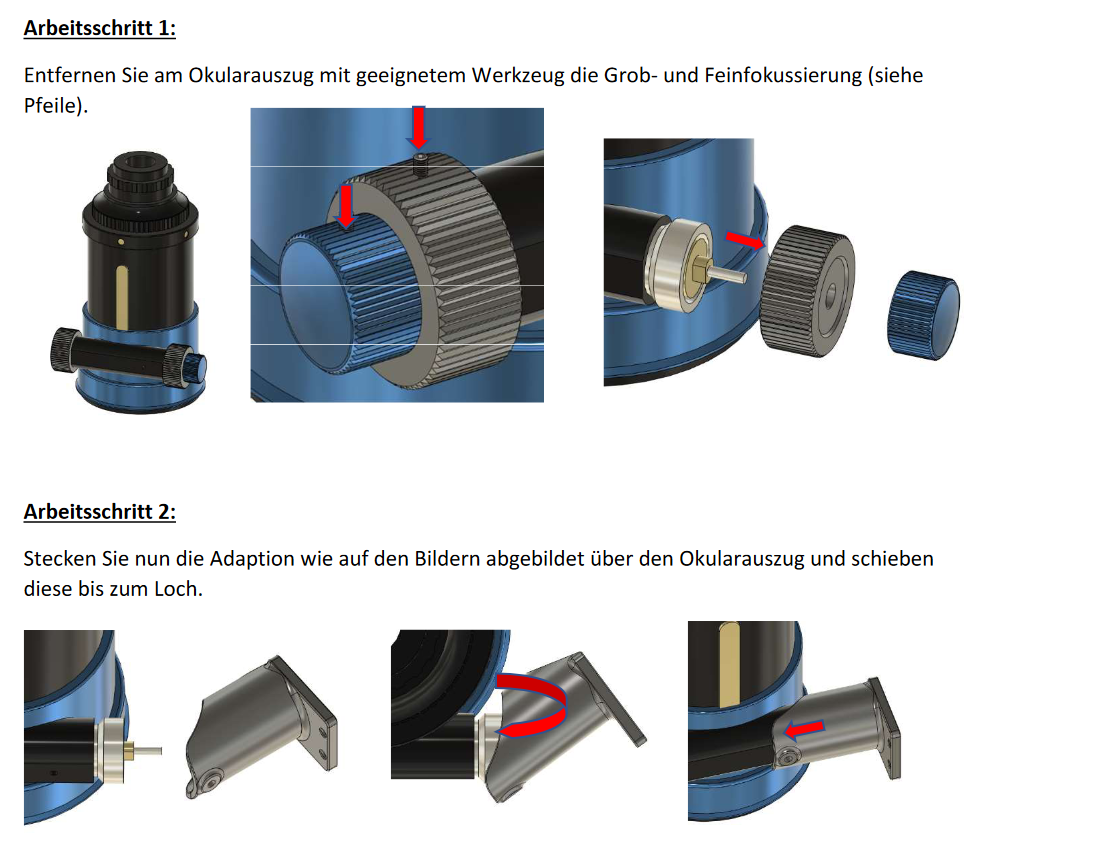

https://www.teleskop-express.de/shop/Bilder/shop/wega/Anleitung-EAF-Motoranbaukit-fuer-TSFOC37.pdf
(et si vous en avez besoin, google document translator : https://translate.google.com/?hl=de&sl=en&tl=fr&op=docs )

Bonne chance et n'hésitez pas à nous contacter si vous rencontrez encore des problèmes !
Cordialement"


* j'ai le FOCUSEUR TS 3.7"" DE LUXE

d'apres leur PDF, il faut un adaptateur qui se monte de l'autre coté, celui il y a la molette démultipliée  (pas commun - j'y comprends plus rien !!! sur tous les montages que je vois c'est monté du coté NON démultiplié )





Purée 74€ sans les FDP ... pour un adaptateur en plastoc ... c'est se foutre du monde ... dégouté !!!



Modifié 14 février 2022 par SBRCoach

[danielo]

Il y a 3 heures, SBRCoach a dit :

Purée 74€ sans les FDP ... pour un adaptateur en plastoc ... c'est se foutre du monde ... dégouté !!!

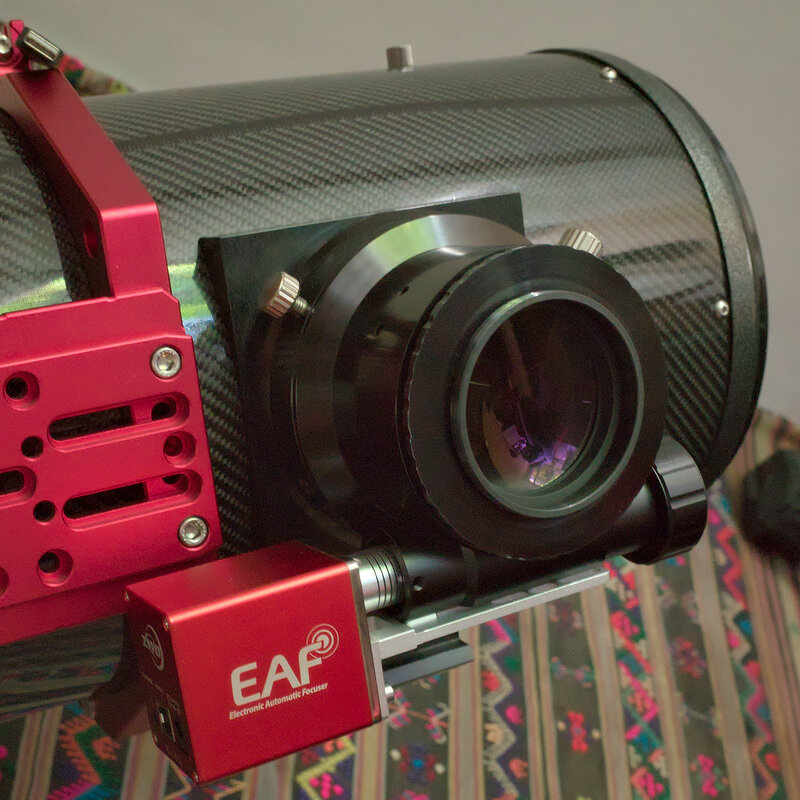

J'ai une crémaillère 3" qui est du même style. Ce que j'ai fait :

- j'ai  viré complètement le microfocuser (du poids en plus inutile).

-  l'arbre de la crémaillère est bloqué directement par le coupleur de l'EAF. j'ai juste inséré entre les 2 une rondelle du bon diamètre pour que la rotation du roulement ne soit pas gênée.

- pour la fixation de la platine j'ai juste utilisé une vis BTR dans le filetage central de réglage de la dureté (j'avais auparavant viré le bout de teflon qui appuie sur l'arbre)





Modifié 14 février 2022 par danielo
