boite a flat et cablage

[fredo08]

bonjour je desire faire une boite a flat comme celle d epsi , mais je suis une daube en electricite ou en electronique . alors voila si quelqu un voulait bien me faire un croquis ou photo de montage ça serait sympa MERCI amicalement frederic;)

[thierry31]

c esttout bete

pile ---- resistance 470K ---puis en parallele vers chaque LED



juste mettre un inter



c est ce que j ai fait, et tu alimentes avec une pile 9 volts ca marche tres bien

[fredo08]

bonjour thierry tu relis les leds entre elles + avec+ et - avec - , la resistance a la sortie de la pile , et l inter , cest bon ? merci

[thierry31]

salut,

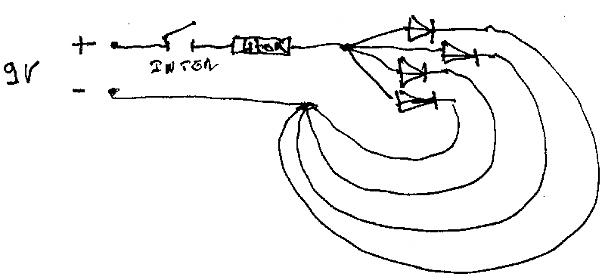

un dessin mieux qu un long discours

[fredo08]

merci thierry impeccable
