Créer un observatoire : coupole ou abris ?

[LDM-psycho]

le pied un tube pvc remplie de béton.

[fredo08]

oui c est bien un tube pvc rempli de beton et ferraille peint en noir .

[yoann m]

bonjour vincelapo,



tu sait il faut pas trop t'inquiéter pour la maçonerie ces pas bien compliquer, pour le ciment ses simple un volume de ciment pour trois volume de sable et tu rajoute de l'eau progrésivement j'usqua que ca soit homogéne.



En suite ton mur et voilà, et pie tu te fais un tracer par terre a la bombe a penture du diametre que tu veut faire, comme çà cer bien droit et pie si tu connais quellequ'un qui peut t'aider ca remonte la motivation .



Mais si çà peut te rasurer mois j'ai vraiment pas galerer, et puis quand tu commence a le monter j'ai trouver que c'était un peut comme un jeux de logo ou une maquette, je veut dire pour la sympliciter, cer dommage con abite pas la même region sinon je t'aurrais bien donner un coup de main .

[fredo08]

je fais remonter ce post pour vous dire que je vais refaire mon abri , comme vu plus haut , il etait metallique et trop bas pour que je puisse laisser les instruments . je vais donc en refaire un , en gardant la base deja existante avec les roulettes , mais celui ci je le ferai tout en bois . je vous mettrai des photos du montage et le prix reel de cette realisation . amicalement frederic

[fredo08]

voici une photo d une journee de travail seul , le prix de revient des chevrons et des equerres et de 84 euros . la suite au prochain N° . amicalement frederic

[LDM-psycho]

taille de ton abrie ?

[fredo08]

LDM-psycho la dimension sera pareil que l abri metallique (1,94 m x 1,51 m ) , vu que je reprend mon cadre qui repose sur les rails , sauf pour la hauteur qui elle passera a 2,20 m au niveau plafond et 2,50 m au niveau du toit ; comme cela mes instruments pourront rester a demeure . amicalement frederic

[vincelapo]

J'ai commencé mon observatoire, j'ai passé l'après midi de dimanche pour réaliser une maquette du dome géodésique. Je me suis inspiré du site de l'observatoire vandal :



http://www.observatoire-vandal.com/observatoire/index.php



http://www.desertdomes.com/dome3calc.html



j'ai rentré dans le logiciel le rayon de 120 cm pour un dome de 240 cm et il m'a donné les dimensions. Il suffit d'assembler des hexagones et des pentagones selon un plan.

J'ai decidé de réaliser le dome en carton plastique (style panneau publicitaire) que je recouvrirai de fibre de verre et de résine.

pour l'instant je n'ai encore rien acheté c'est que de la récupe.

si ! un rouleau de scotch !

je ne sais pas si ça fonctionnera mais pour l'instant c'est solide.

j'aurai aimé vous montrer des photos mais je n'y parviens pas.

Quelqu'un pourrait m'aider !

il me demande d'insérer l'adresse web de l'image mais mon image n'est pas sur le web elle est dans mon ordi, comment dois je procéder.

merci



pour l'instant le plus dur c'est de trouver des panneaux publicitaire dans les grands magasins et de découper les triangles.

Quand j'aurais mes 5 hexagones, 5 pentagones et 5 1/2 hexagones je pourrais les assembler pour creer la coupole.

là où j'aurai du mal, ce sera pour creer le cimier.

Est ce que quelqu'un a des idées ?

merci

[vincelapo]

bonjour vincelapo,



Hélas non je n'est pas de photos. Je les fait a à par-tire d'un petit dessin que j'avais fait, je me le suis représenter dans ma tête et je l'ai dessiner, pour tout ce que je fabrique je le fait comme çà.



Le grillage a poule se travaille très facilement une fois que tu luis a donner la forme elle reste en place, si tu veut avants fibre et résiner tu peut y mètre du journal tremper dans du plâtre mais faut le faire liquide, après une fois que tu a mie la résine et la fibre tu peut poncer et tu y recouvre d'un enduit type syntofer, comme ça ces lise jolie et tu peut peindre.



Ensuit tu a l'impression que ces une coupole acheter, pour les mur comme je te l'ai dit ces pas compliquer un peut de maçonnerie, un peut de crépie et le tour et jouer, et puits pour la porte rien de plus simple tu prend des longueur de bois en 40/40mm tu fait tés coupe et ça te fait le cadre.



Avec une défonceuse tu fait l'encoche pour la gâche de la serrure, tu y fixe les gond même principe et puis la porte tu prend de l'agglomérer traiter pour l'eau comme ça l'hiver ça gonfle pas et pour faire jolie sur la porte tu met du couènot et puis pour l'intérieur tu bricole un peut, tu prend un petit panneaux solaire avec une batterie solaire comme çà, çà recharge la batterie et tu a de la lumière gratuite.



Tu peut également y mètre un convertisseur pour une prise et la tu a du courant gratuit pour ton pc, ta motorisation de ton télescope et puis je crois que ces déjà pas mal non quand pense tu ?





Est ce que tu sais ou je peux trouver des panneaux solaire ?

[Space]

Moi, je vais faire une cabane pour mettre mon C8 dedans.

Et quand je voudrais observer je le sortirais.

Peut-être qu'un jour je ferai un toit roulant.



Fin juillet ma cabane sera peut-être prête.

[fredo08]

voici le resultat apres 8 jours de travail avec ma femme .

[duschnok]

Hop , je chope la conversation en train. En fait tu as un scope sur grosse monture fixe, et pour observer tu fais rouler la cabane? C'est originale comme approche !



En tout cas, elle est magnifique ladite cabane. On voit que t'as pas lésiné sur l'effort.

[fredo08]

oui j ai garde la base de mon abri metallique , et j ai remonte le cadre que j avais fait plus haut et nous avons monte les planches dessus .mais il reste encore du boulot a faire (traiter le bois refaire des tablettes ) mais le plus dur est fait . amicalement frederic

[LDM-psycho]

tres jolie .belle construction.

[olive22]

C'est une bien belle construction en effet mais tu n'es pas protégé du vent et l'avantage d'une coupole ou d'un abri à toit roulant est d'éliminer un certain nombre de lumières parasites ...

olive22

[fredo08]

oui je sais olive22 qu avec une coupole ça aurait ete mieux mais bon ; voila je vous mets le prix total de l instalation : ciment , sable , treillis soude , fers a beton 78 € ; roulettes et rails 179 € ; chevrons 100 € ; bois pour toiture et revetement 64 € ; planches pour chalet 193 € ; porte de service 75 € ; baguettes d angle et champs plats 75 € ; 5 litres de traitement pour bois 14 € . voila ce qui fait un total de 778 euros amicalement frederic

[Flo500]

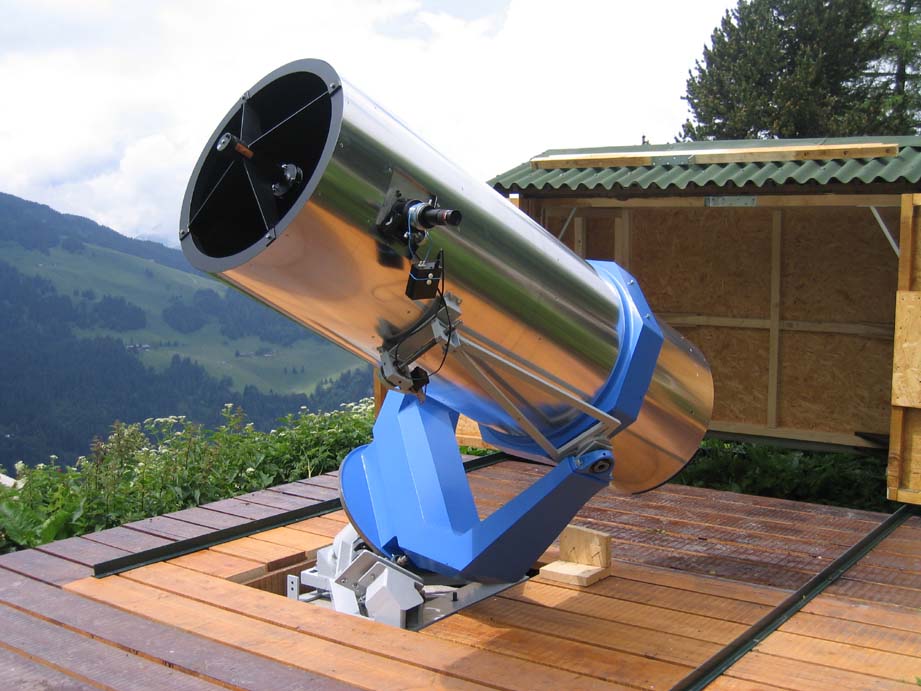

Hé, j'ai le même abrit... le même principe sur rails, pour mon 500 F/3,5

[fredo08]

bravo flo500 pour ton abri , c est toi qui la fabrique le telescope ? si oui chapeau bas . amicalement frederic

[rastalaly]

Bonjour à tous,

Dans la série "des coupoles se cachent là où on ne les attends pas": un aveyronnais à trouvé une solution originale

[Tchikapong]

Bonjour à tous,



Sujet très intéressant, beaucoups de belles réalisations et d'idées.



Maintenant, juste un petit lien pour ceux qui n'ont pas l'âme du bricoleur:



http://www.skyshedpod.com/



Je ne sais pas si le produit est disponible en Europe.



Mon petit grain de sel, en espérant aider quelques amateurs.



À plus,

[Space]

Regarder ce site, c'est là où il y a tous les observatoires amateurs du monde :

http://obs.nineplanets.org/obs/obslist.html



ça peut aussi donner des idées.

[yoann m]

bonjour vincelapo,



oui je sais ou tu peut trouver des panneaux solaire de toute dimensions et même enroulable comme une couverture .



ils faut que tu te renseigne cher les magasins AD, en faite à la basse ce sons des garagiste mais en faite ils ce sont spécialiser dans tout comme, caravane et bateau, tu peut leur demander le catalogue je te conseille ad caravane ils y a les plans de montage et ces très bien expliquer et ces pas chère du moins pour ma par.



Sinon je tes fais quelle que plans mais j'ai petit souci avec vista mon imprimante scanner ne veut plus marcher, donc pour le moment je peut pas te les donner.



Mais si tu veut tu peut me donner ton adresse par mp et comme çà a la limite je te les envois.



Sinon j'ai regarder le liens sur les triangles ces bien je trouve, mais la ya du boulots comme même, j'ai hâte de voir ton observatoire finie je pense sincèrement qu'il vas être superbe.

[vincelapo]

Bonjour à tous,

Dans la série "des coupoles se cachent là où on ne les attends pas": un aveyronnais à trouvé une solution originale



J'aime bien cette idée, c'est original !

Bravo, c'est dommage de ne pas avoir la suite.

j'ai continué l'assemblage de mes hexagones et pentagnones pour fabriquer la coupole.

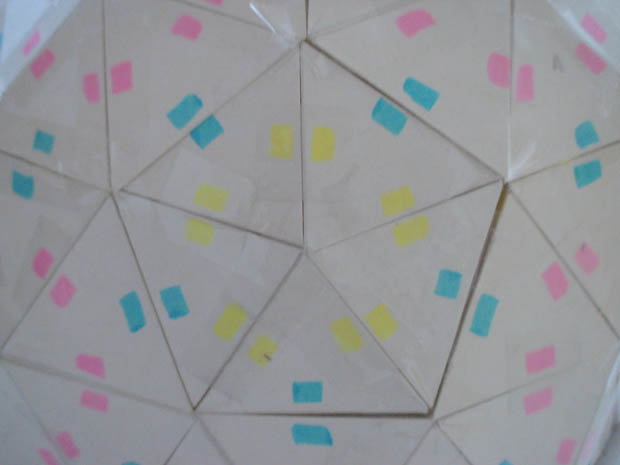

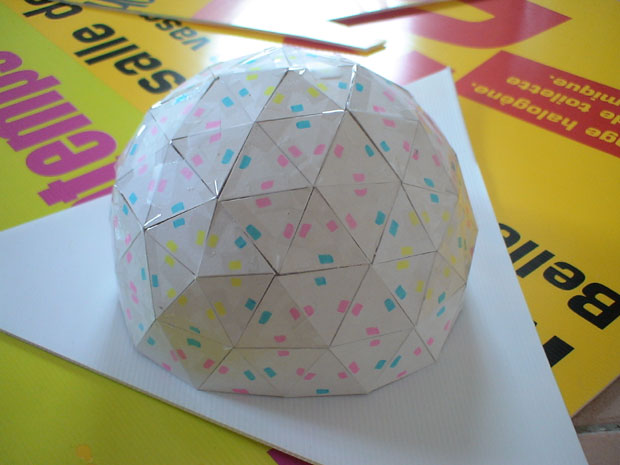

voici la maquette de la coupole avec la combinaison d'hexagones et de pentagones

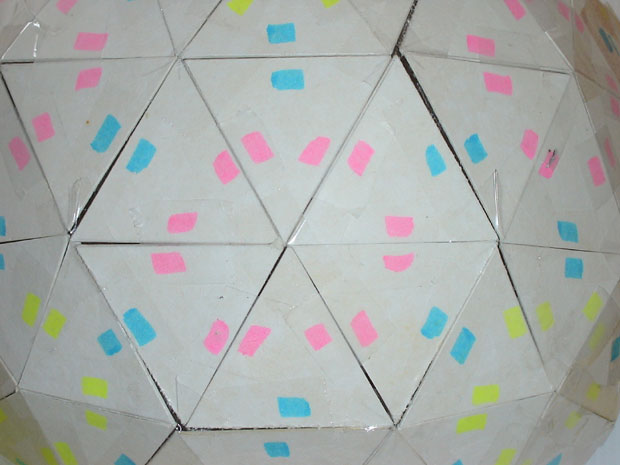

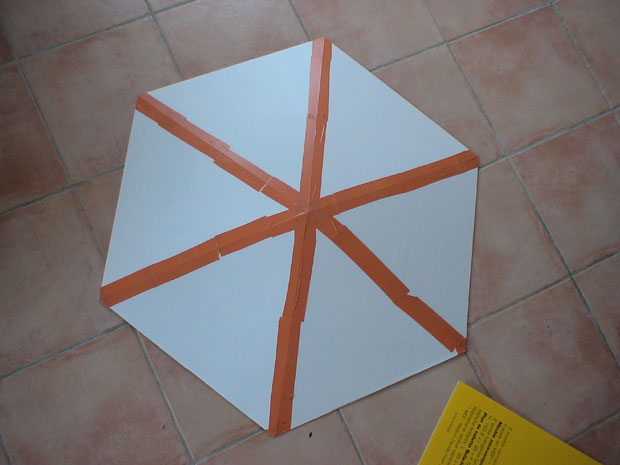

Un zoom sur l'assemblage des triangles pour former un hexagone .

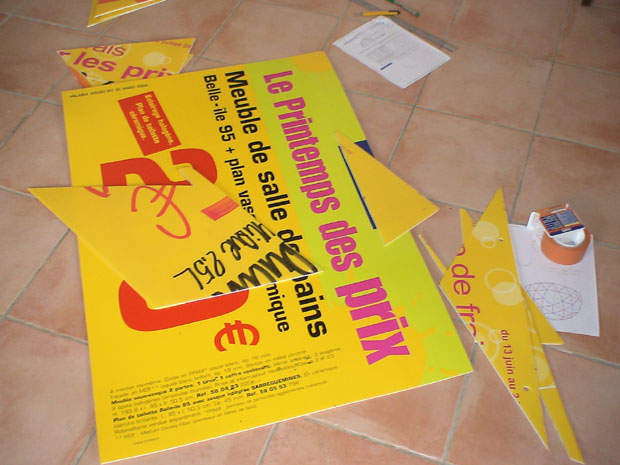

voici le carton plastifié, les grands magasins me les donnent à la fin des promos .

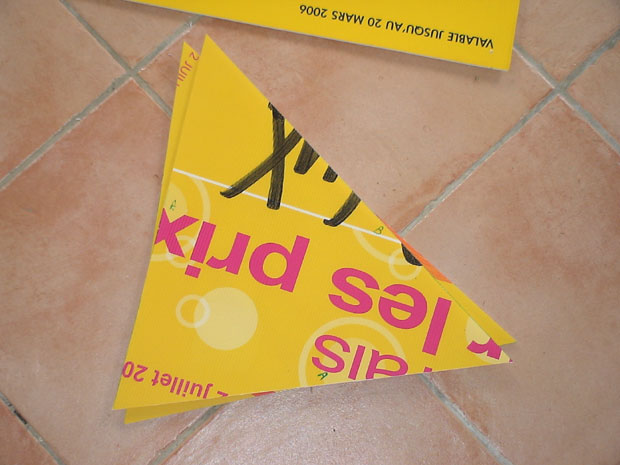

j'ai ensuite découpé des triangles .

Il m'en manque encore quelques un et je pourrai les assembler entre eux pour recouvrir le tout de fibre de verre et de résine.

[yoann m]

bonjour vincelapo,



et bien pour quelle qu'un qui est pas trop douée en bricolage je trouve que tu te débrouille pas trop mal comme même j'aime beaucoup ta maquette ces sur elle vas être vraiment superbe .

[vincelapo]

merci,

en faisant la maquette je me suis aperçu que le dôme serait un peu haut j'ai donc enlever une bande de triangle.

Je n'ai toujours pas trouvé d'idée pour fair le cimier.

Mon beau père m'aidera pour construire l'abri.

[fredo08]

bonjour , juste pour vous dire que je vous mettrai les photos de l abri termine demain , le placo et l electricite et la peinture sont termines ; il ne me reste plus qu a installe les consoles , et les etageres . amicalement frederic;)

[vincelapo]

Regarder ce site, c'est là où il y a tous les observatoires amateurs du monde :

http://obs.nineplanets.org/obs/obslist.html



ça peut aussi donner des idées.



merci, c'est une mine d'information, je vais piocher des idées je pense.

[vincelapo]

bonjour vincelapo,



oui je sais ou tu peut trouver des panneaux solaire de toute dimensions et même enroulable comme une couverture .



ils faut que tu te renseigne cher les magasins AD, en faite à la basse ce sons des garagiste mais en faite ils ce sont spécialiser dans tout comme, caravane et bateau, tu peut leur demander le catalogue je te conseille ad caravane ils y a les plans de montage et ces très bien expliquer et ces pas chère du moins pour ma par.



Sinon je tes fais quelle que plans mais j'ai petit souci avec vista mon imprimante scanner ne veut plus marcher, donc pour le moment je peut pas te les donner.



Mais si tu veut tu peut me donner ton adresse par mp et comme çà a la limite je te les envois.



Sinon j'ai regarder le liens sur les triangles ces bien je trouve, mais la ya du boulots comme même, j'ai hâte de voir ton observatoire finie je pense sincèrement qu'il vas être superbe.



merci aussi pour tes infos le moment venu je viendrais prendre les infos et je te poserais surment des questions lorsque je serais face aux problèmes.

[yoann m]

bonjour vincelapo,



Il y a pas de souci çà me fait plaisir de t'aider dans ton aventure et le te remercie de nous en faire profiter a tous A+

[vincelapo]

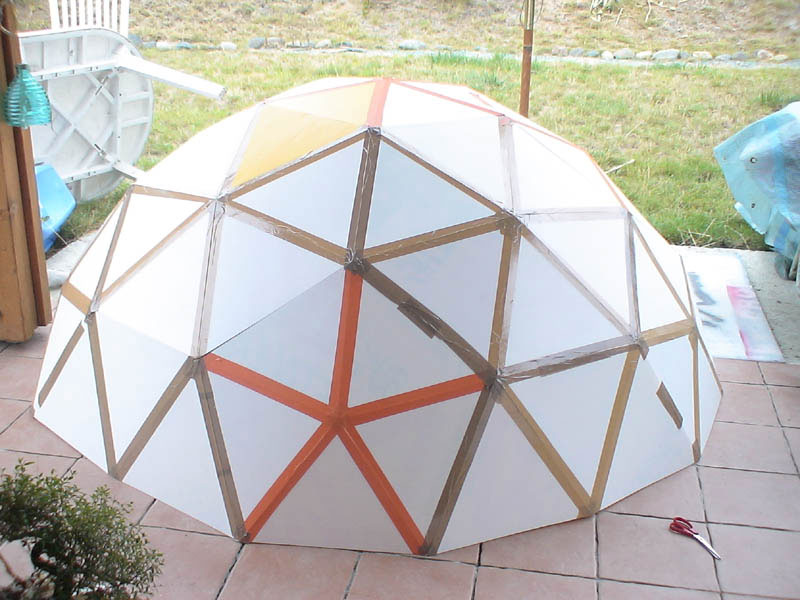

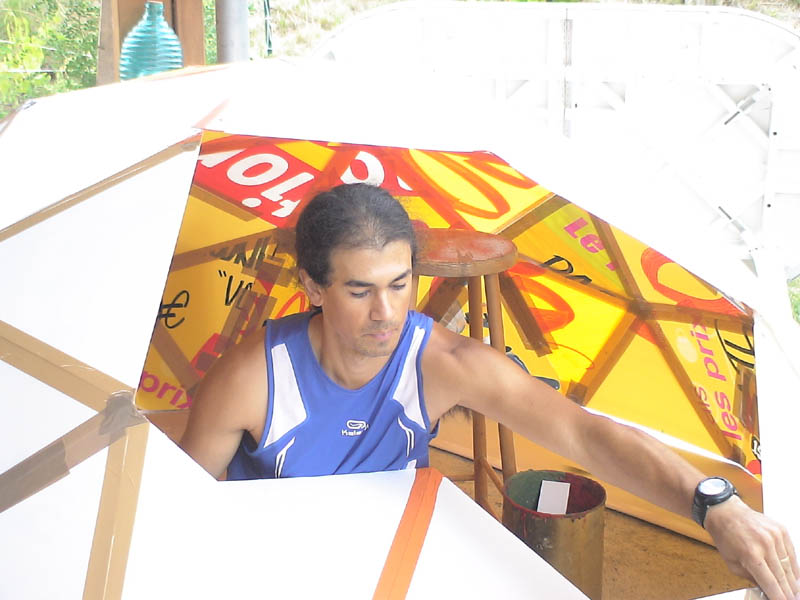

j'ai mis environ 4 jours pour récupérer les panneaux plastique dans les magasins, les découper à la bonne dimension et les scotcher.

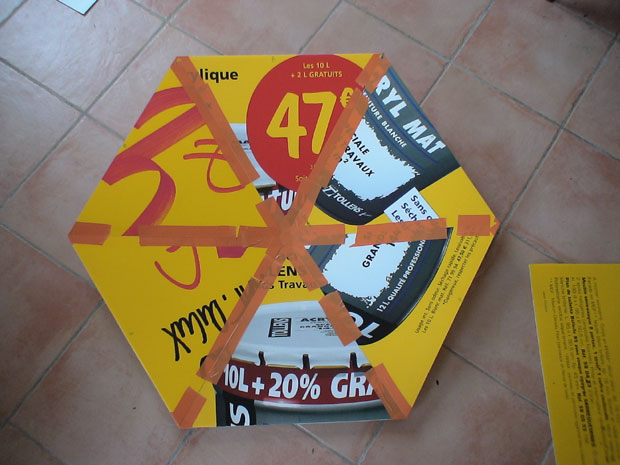

Deuxième étape l'Assemblage des hexagones, 1/2 hexagones et des pentagnones.



[ATTACH]2597[/ATTACH]







je vais devoir acheter mes premières fourniture, fibre de verre et résine pour recouvrir le dome de 3 couches qui rendrons la structure solide et étanche.

Je vais faire un essai de cimier sur la maquette avant de mettre la résine.

Je ne peux plus continuer car je suis en rupture de stcotch, indispensable pour les jointures.



prochaine étape le cimier.

merci de m'apporter des idées si vous en avez.
