Station d'alimentation compacte.

[Nature Photo]

Salut à tous.

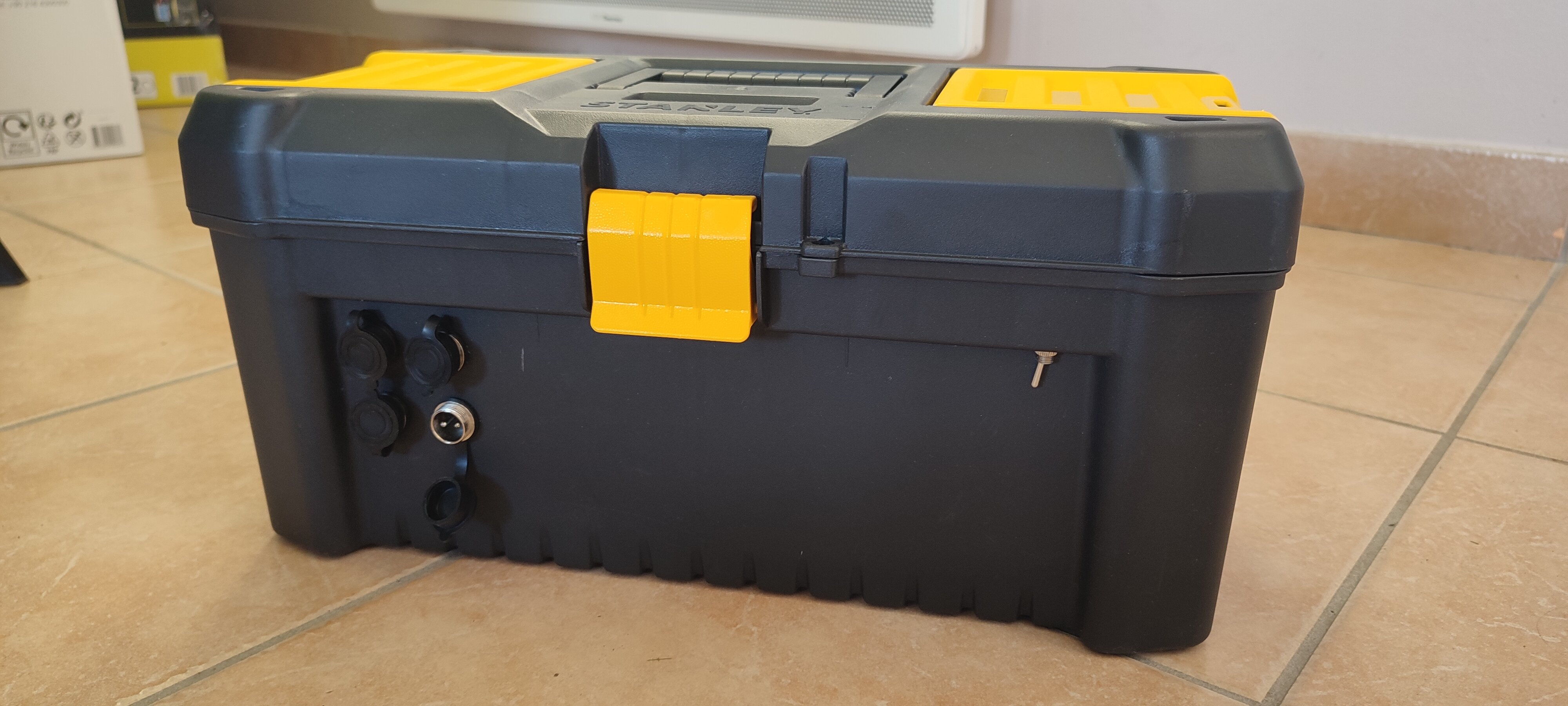

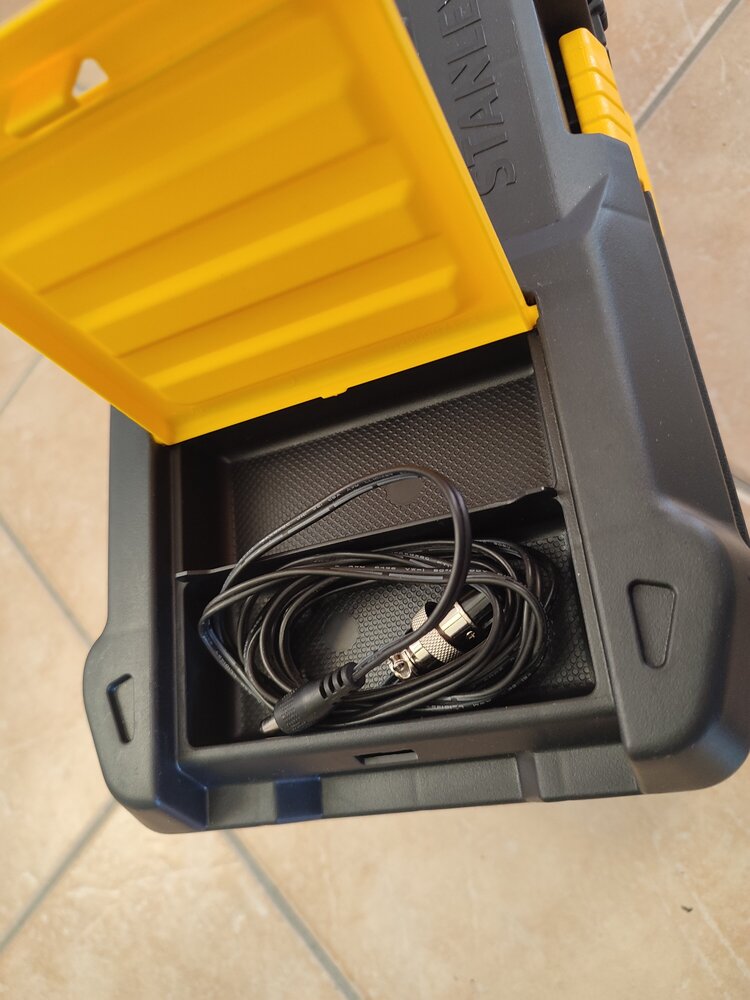

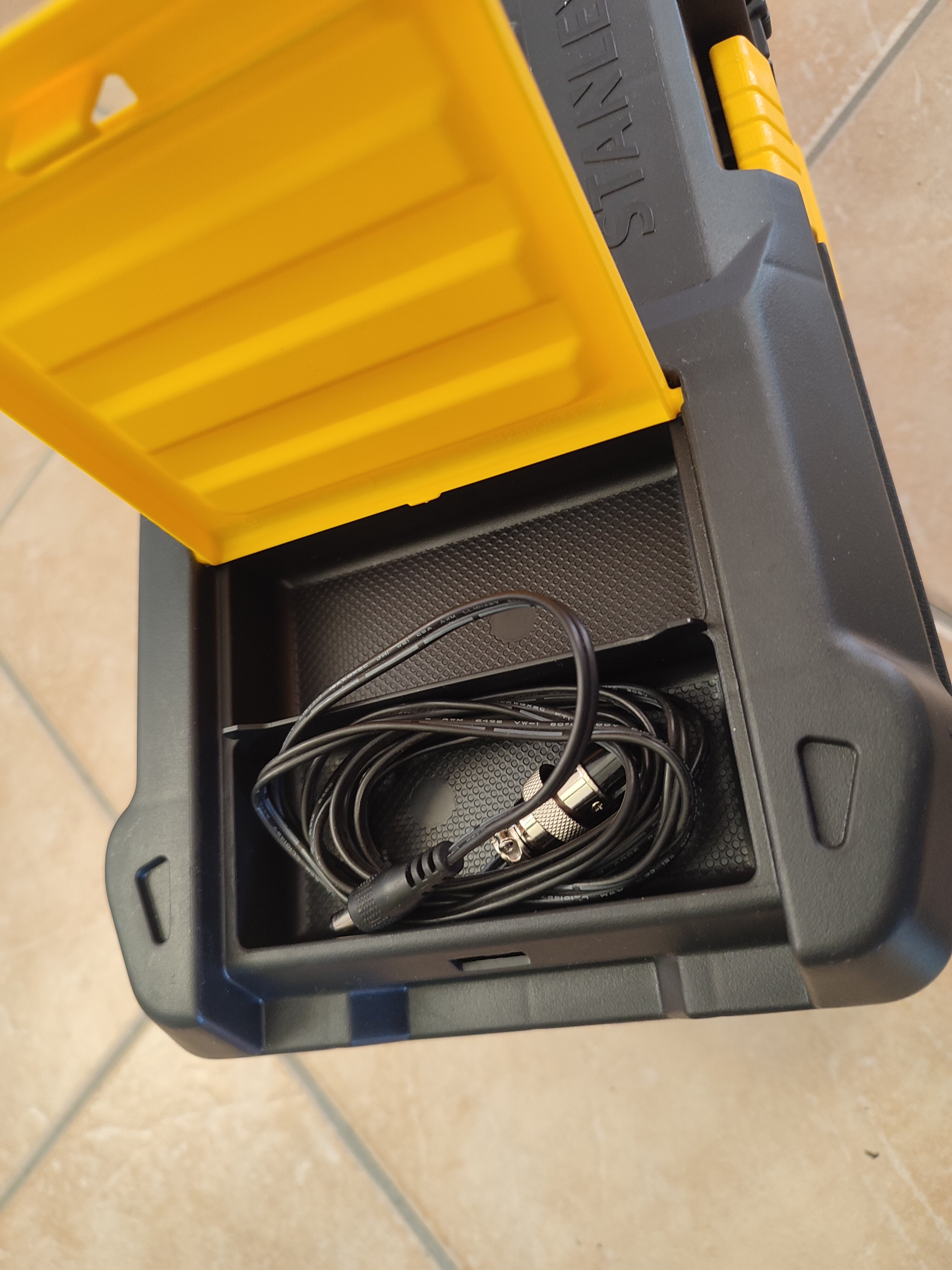

J'ai " fini " ma station d'alimentation.

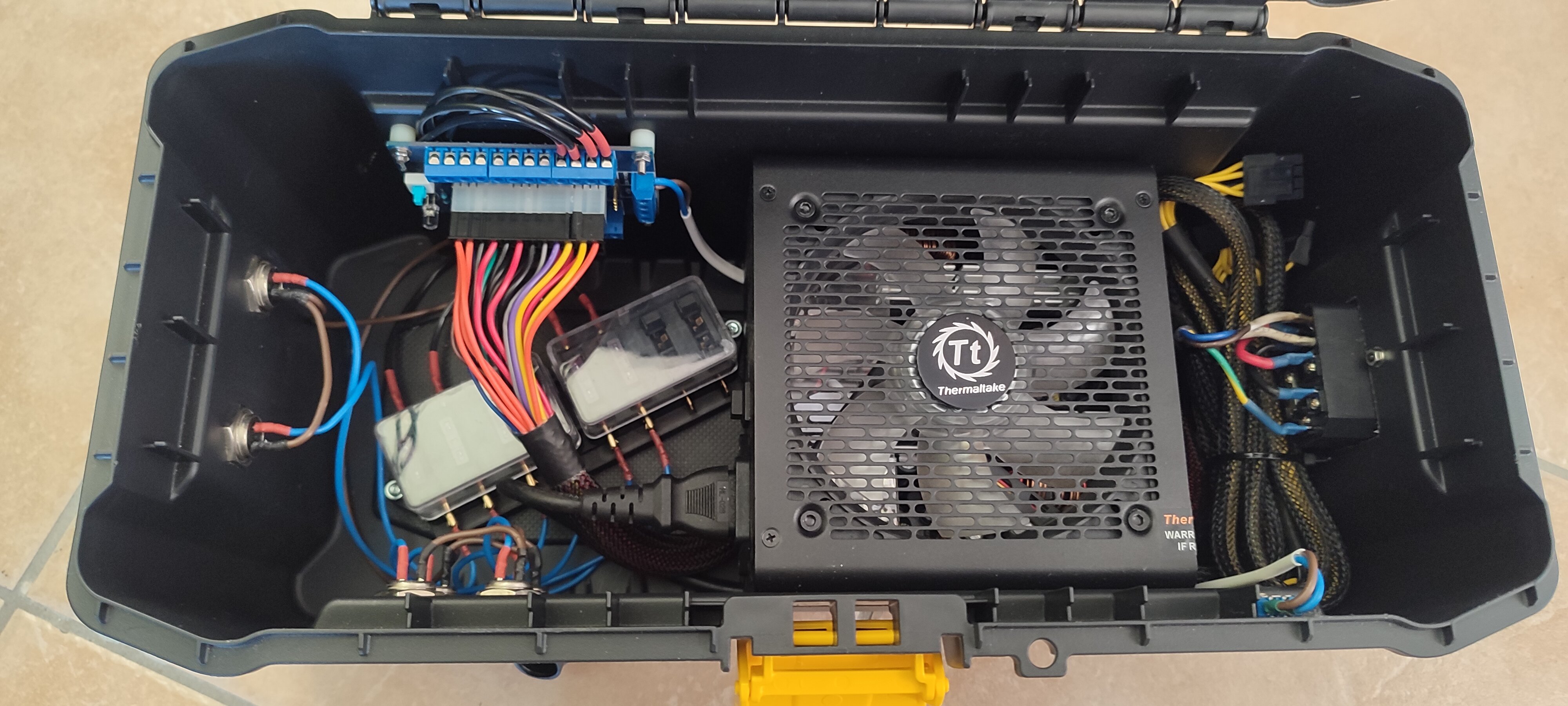

Fait avec une alimentation de pc que j'avais en stock.



L'avantage du 3.3v 5v et 12v sont disponibles.



Je rajouterai sûrement 2 prise USB.



Chaques prise de sortie et sur fusible 3A.



L'entrée 220V sur fusible 10A.



Fini de sortir 2 ou 3 transfos.



Ça peut vous donner quelques idées 😋





[thelover3]

Sympa et très propre

[Nature Photo]

Ajout d'une prise variable pour résistance chauffante.

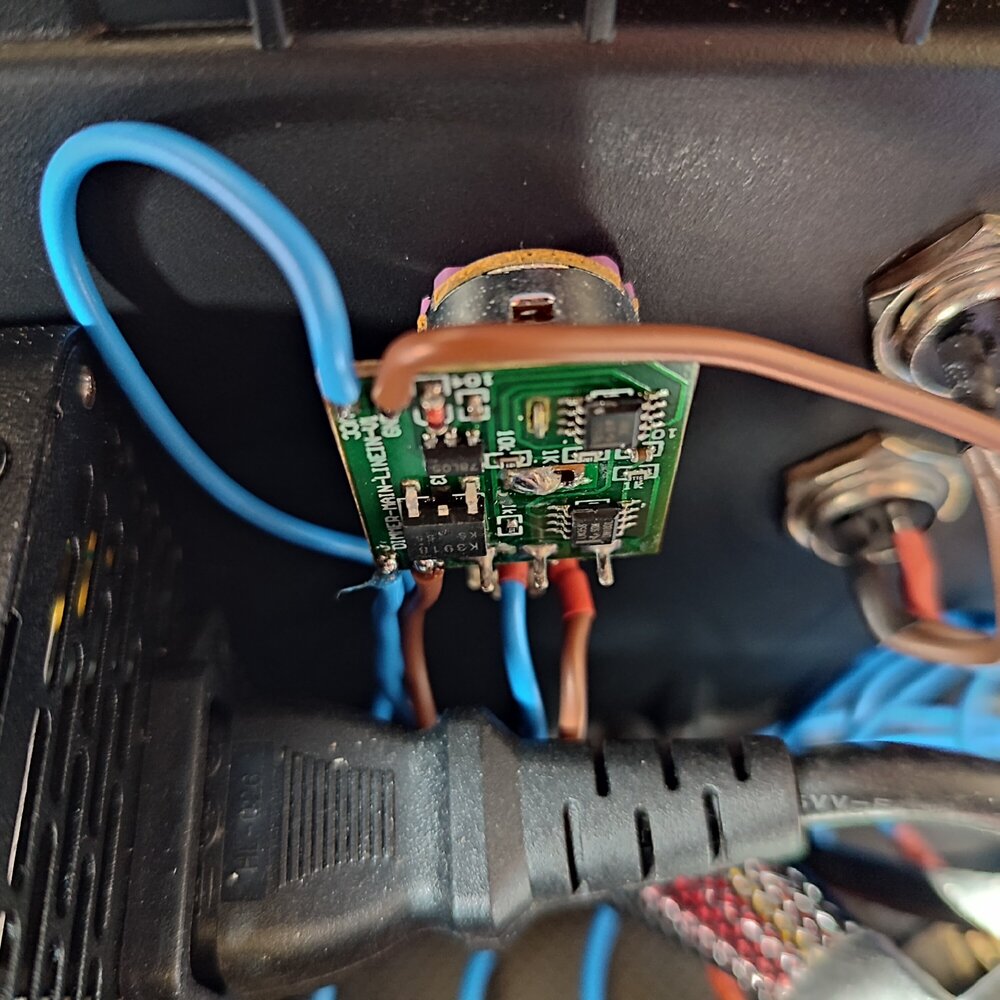

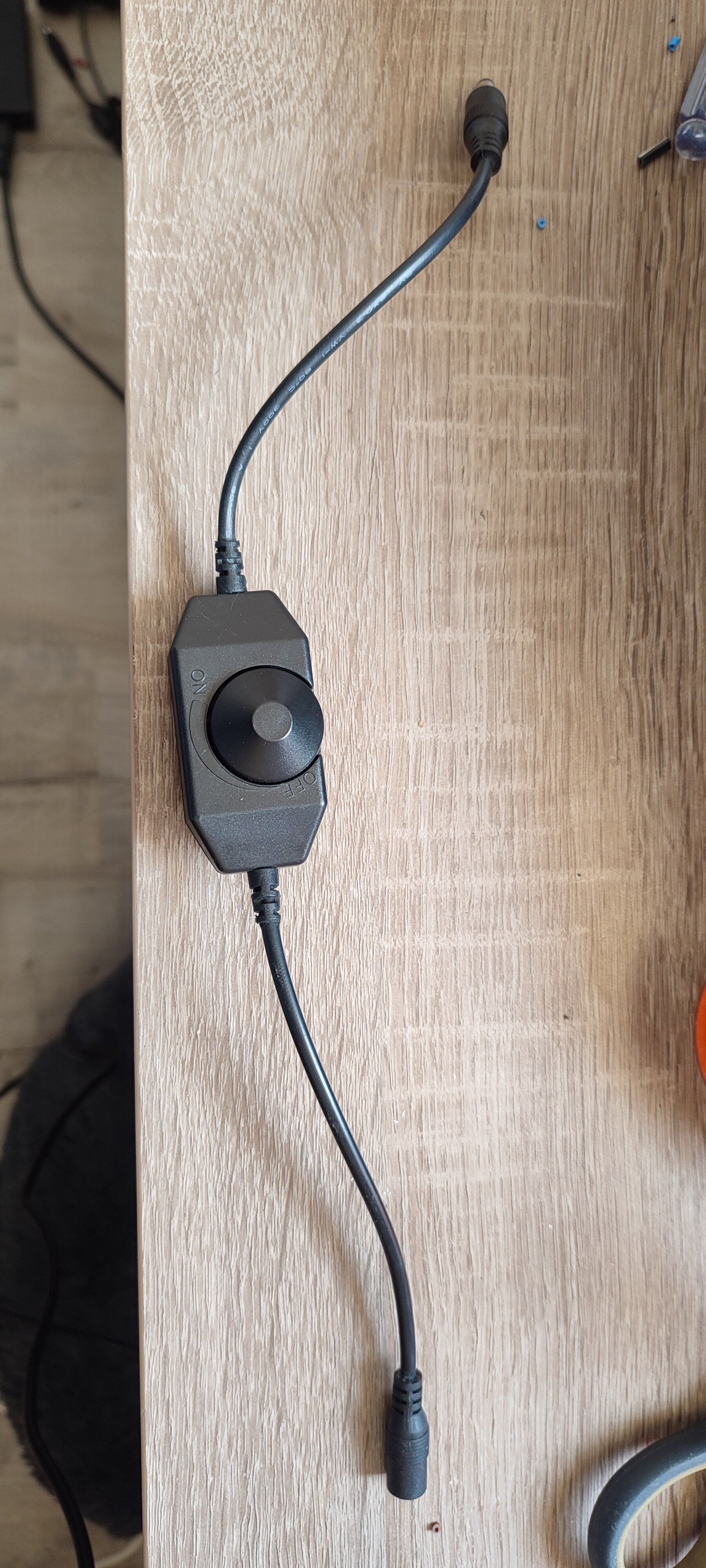

J'ai pris un module pour bandeaux LED. J'ai donc garder que le circuit et le bouton.



Je peux régler de 0 à 12V avec 4A voir 6A pour certains modèles.



[crozenfox]

Bon travail ! 👍

C'est marrant, on a quasi la même boite 🤣



Modifié 18 avril 2022 par crozenfox

[Nature Photo]

En effet 😄



[Ameleo37]

Superbe réalisation!

tu peux nous dire quel composant tu as utilisé pour brancher le connecteur de l'alim PC (et sortir les tensions sur des borniers)?? Achat sur Alipresssé??

tu as le schéma de branchement de ta réalisation??



Bonne soirée.

[Nature Photo]

Merci



Le module qui pour l'alimentation.

Il possède des sorties 3,3V, 5V, 12V.

Un bornier pour un interrupteur externe.

Et des borniers pour les masse.

On le trouve aussi sur Ali...



https://www.amazon.fr/gp/aw/d/B0834RNJX5?psc=1&ref=ppx_pop_mob_b_asin_image



Les portes fusibles

https://www.amazon.fr/gp/aw/d/B076P5XV47?psc=1&ref=ppx_pop_mob_b_asin_image

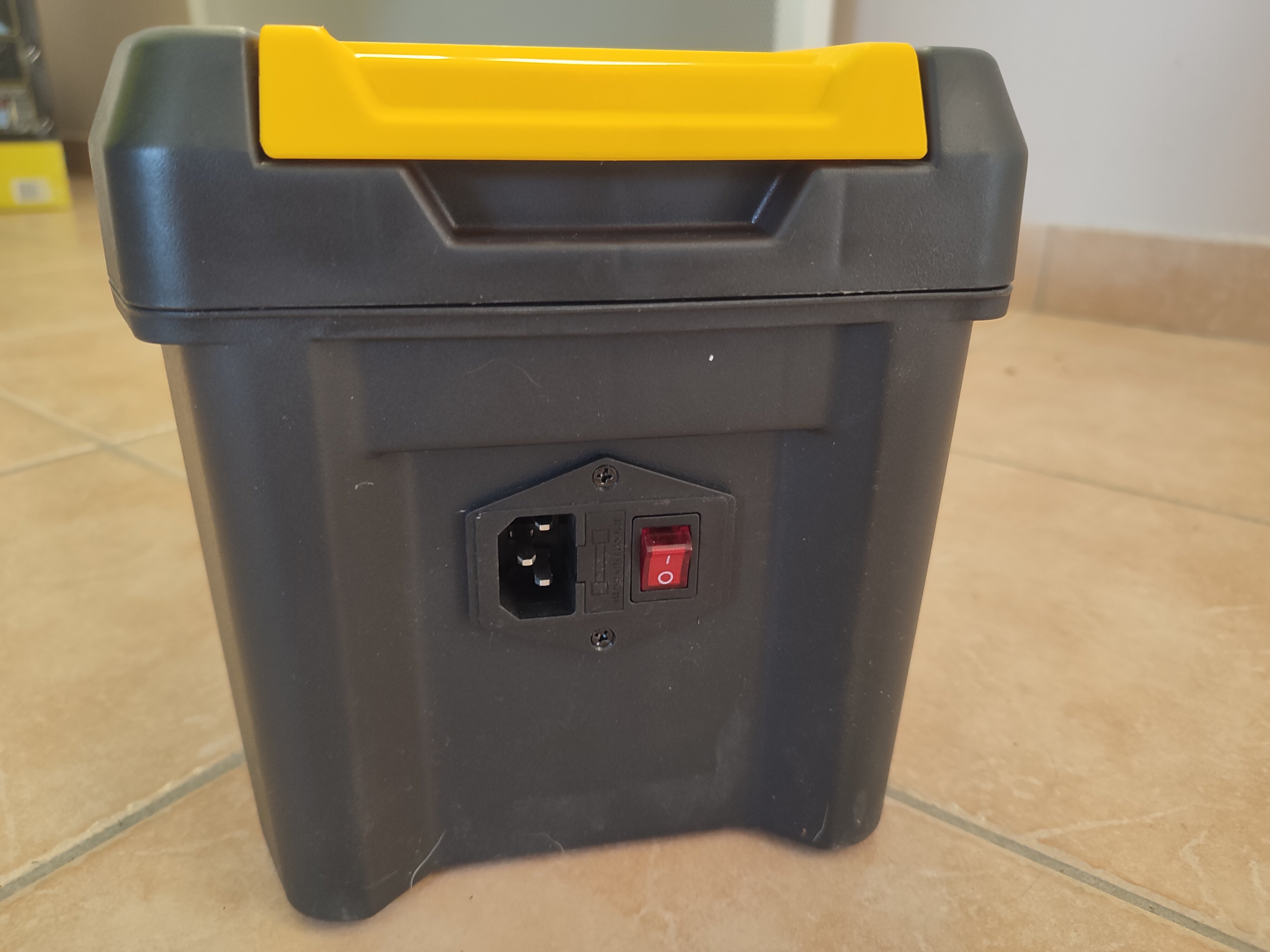

La prise 220 sur fusible et interrupteur

https://www.amazon.fr/gp/aw/d/B094ZH62PR?psc=1&ref=ppx_pop_mob_b_asin_image



Le module variateur de courant pour la résistance chauffante.

https://www.amazon.fr/gp/aw/d/B08ZMM165Y?ref=ppx_pt2_mob_b_prod_image



Pour les branchements c'est tout simple.

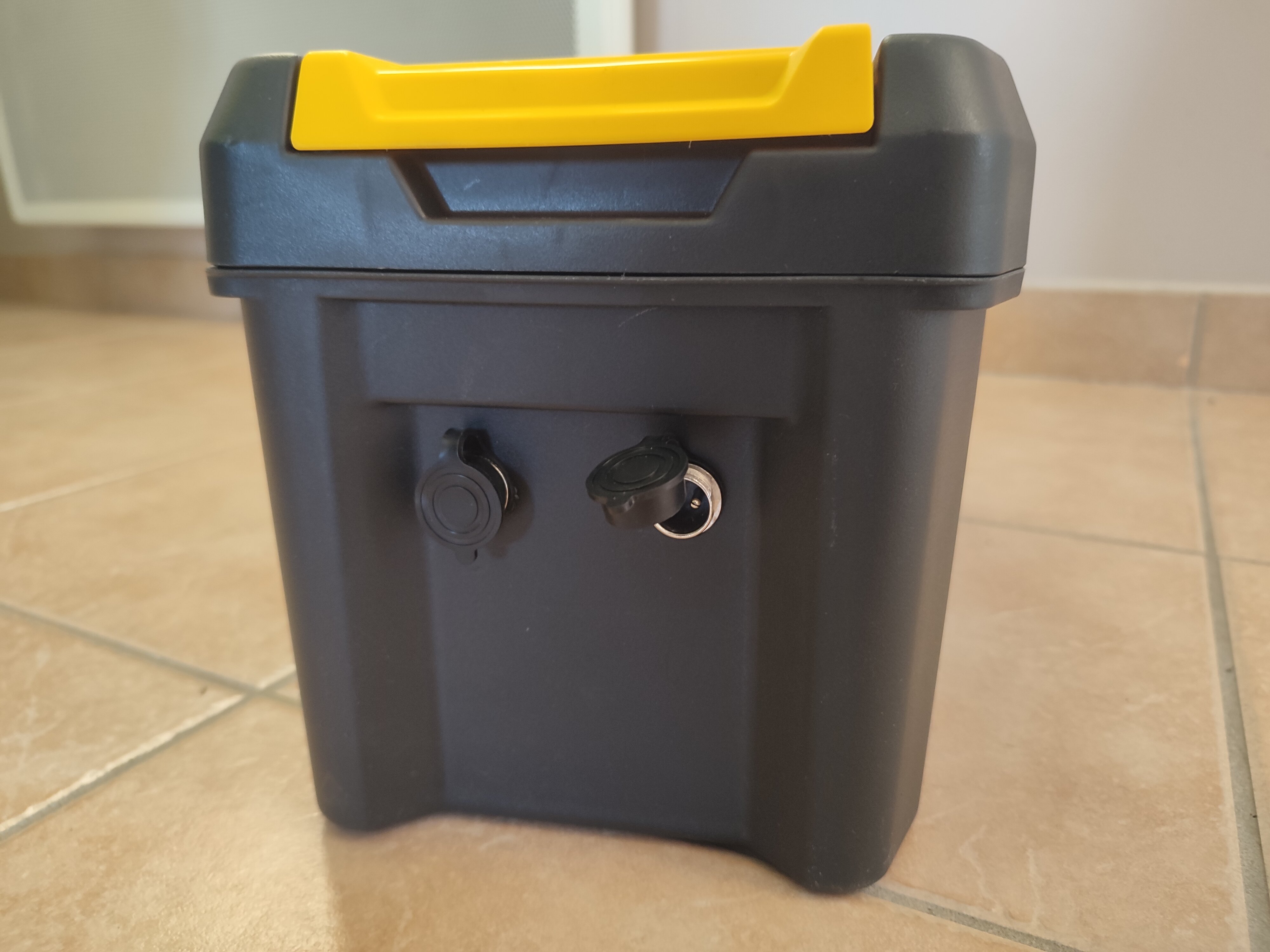

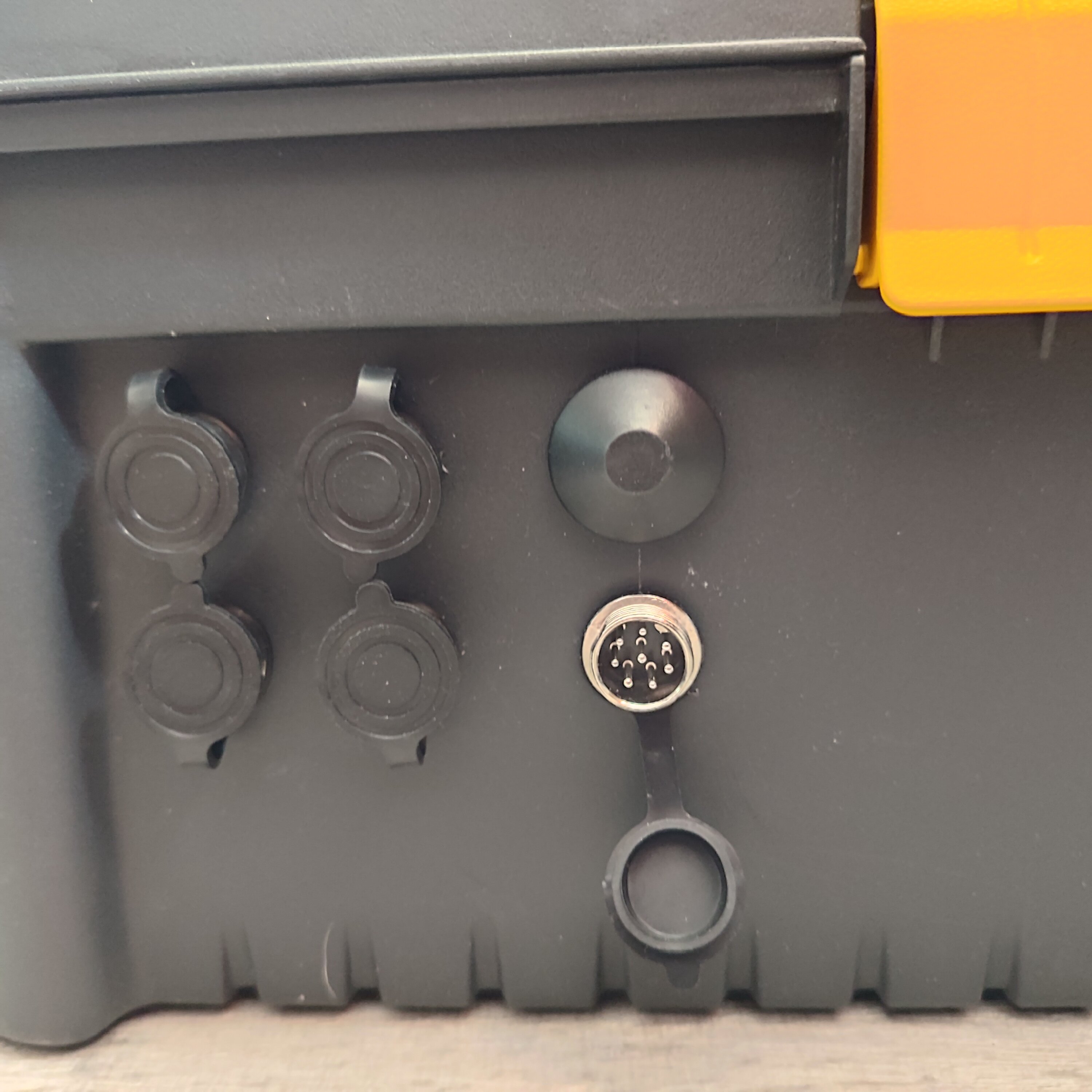

4 prises 12V.

2 prises 5V

1 prise variable de 0 à 12V.

Chaque prise est branché sur un fusible de 3A.



Rien de bien compliqué. On sort du borniers 12V pour aller à un fusible. Après on va à une prise aviation.



Même chose pour chaque prise.







[Ameleo37]

Merci à toi.

Je pense que je vais aussi en réaliser une.

Le seul point qui me  chiffonne c'est que de mémoire j'avais vu sur des réalisations sur le Web qu'il faut une résistance quart de watt pour simuler une charge aux bornes d'une sortie de l'alimentation pc. Et tous les adaptateurs chinois n'ont qu'une petite résistance standard soudée sur le bord.

Il faut que je creuse cela.



Bon ciel

[Nature Photo]

Oui en effets sur les anciens model il fallait simulé un HDD.



Le nouvelle ne semble plus en avoir besoin ou une plus faible.



On trouve pas mal de personnes qui font des alimentation de laboratoire sans ajouter de résistance.



De mon côté j'ai bien du 12,15V sur les sorties.

[Mulder]

@Nature PhotoSalut je déterre ce topic car ça m'interesse beaucoup. En effet j'ai une "ancienne" alimentation de PC qui marche toujours niquel et en cherchant justement des modèles je suis tombé sur la tienne. Je me demandais si par hasard tu aurais un schéma de ton montage ? et je me demandais pourquoi ne pas avoir utilise l'interface d'entrée de l'alimentation en elle même plutot que de mettre le même interface en plugin ? pour un soucis de praticité je suppose pour être plus propre ? Merci à toi

[Nature Photo]

Non je n'est pas de schéma.



En effet j'ai utilisé une interface pour une question pratique. Vue le prix 😉

Aucune modification à faire au niveau de l'alimentation.



L'interface possède des sorties 12v, 5v et 3v + un branchement pour un interrupteur marche, arret.



Pour les branchements c'est simple.

Chaque prise et raccordée sur une sortie de l'interface. Un fusible sur le positif de chaque prise. Ce n'est pas une obligation.



Pour éviter tout risque j'utilise des prises aviation.



Par exemple pour le 12v les prises sont en 2pins.



Pour le 5v en 3 pins.



Aucun risque l'inversion ou de mauvais voltage.



J'ai aussi ajouté 2 port usb.



Sur une autre version j'ai aussi intégré le chargeur du pc portable.







Modifié 10 mai 2023 par Nature Photo

[Mulder]

il y a 51 minutes, Nature Photo a dit :

Non je n'est pas de schéma.



En effet j'ai utilisé une interface pour une question pratique. Vue le prix 😉

Aucune modification à faire au niveau de l'alimentation.



L'interface possède des sorties 12v, 5v et 3v + un branchement pour un interrupteur marche, arret.



Pour les branchements c'est simple.

Chaque prise et raccordée sur une sortie de l'interface. Un fusible sur le positif de chaque prise. Ce n'est pas une obligation.



Pour éviter tout risque j'utilise des prises aviation.



Par exemple pour le 12v les prises sont en 2pins.



Pour le 5v en 3 pins.



Aucun risque l'inversion ou de mauvais voltage.



J'ai aussi ajouté 2 port usb.



Sur une autre version j'ai aussi intégré le chargeur du pc portable.









Merci beaucoup pour ces précisions ça n'a pas l'air sorcier Quand tu dis 2 pins sur 12V et 3 pins sur 5v c'est uniquement pour les différencier c'est ça ? Et les ports USB s'alimente aussi sur les 5V non ce qui fait que tu as rajouter depuis ton premier post deux circuit depuis le bornier vers des ports USB en plus de tes 2 prises aviation 5V ? Et désolé dernière question mais les bornes 3V à quel usage elles peuvent servir ?

[Nature Photo]

Oui les prises en. 2 et 3 pins sont pour un voltage différent. Comme ça aicun risque de brancher un appareil 5v sur le 12 v.



Pour les port usb oui c'est du 5v. Par exemple branché son smartphone ou une résistance chauffante.



Le 3v je l'utilise pas.
