spectroscope : anamorphose à cause du réseau et résolution image finale

[chrishalpha2017]

Bonjour à tous,



j'aurai besoin d'aide s'il vous plait  ; à propos de l'anamorphose au sein d'un spectroscope....



Je m'explique :

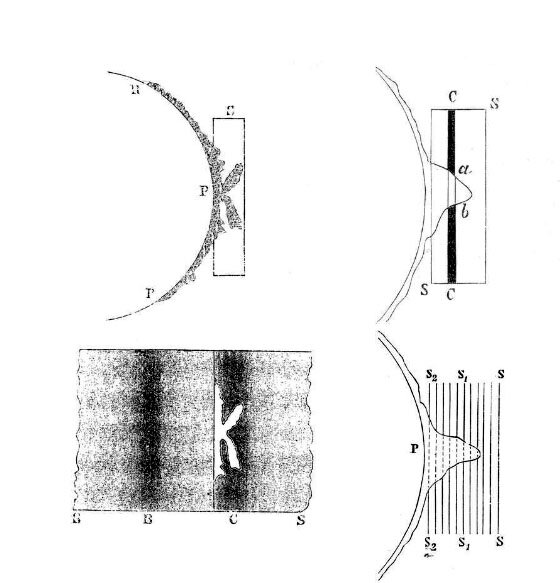

Depuis 1998 j'observe les protubérances solaire au spectroscope :  cest une vieille technique qui consiste à observer ce qui se passe dans l'image de la raie H alpha lorsqu' on met la fente d'entrée du spectroscope tangent au bord solaire.



On observe en fait réellement l'image qui se forme à l'intérieur (littéralement) de la raie H alpha car la fente d'entrée utilisée est LARGE : c'est à dire que ça va de 0.5mm à plusieurs mm (si le ciel le permet et en fonction de la dispersion du spectro)..





Jusque là , pas de problèmes : j'ai bien réussi à reproduire la technique et ça fonctionne....



Sauf que les images obtenues souffrent d' Anamorphose à cause du réseau de diffraction :   l'image de la fente est rétrécie dans le sens de dispersion .  Dans un spectro classique où on ne s'interesse qu'aux raies spectrales l'anamorphose n'est pas un souci mais dans la mesure ou je m'intéresse à ce que j'observe à l’intérieur de la raie la question que je pose est la suivante :



Est ce que la taille des points de l'image que je dois échantillonner correctement rétrécie également ?  dois je en tenir compte dans les calculs d'échantillonnage pour être sur de capturer tous les détails de l'image ?



De plus je me rends compte que l'anamorphose est proportionnelle à la puissance du réseau : avec un 2400t/mm l'image est encore plus "écrasée" qu'avec un 600t par ex...

Et visuellement l'image semble plus définie avec le 600t du coup....



Qu'en pensez vous ?



Milles merci si vous pouvez m'aider



Chris
