Réglage diviseur optique

[Domsto70]

Bonjour, j’aurai besoin d’aide pour le réglage de mon diviseur optique.
Voici pour commencer ce que j’ai effectué comme manipulation.

pour infos voici mon matériel :

Askar fra 600 , réducteur de focal, porte filtre zwo et caméra 533 mc pro, et pour le guidage Do et 290 mm zwo. Boîtier Asiair. Azeq6

1 j’ai effectué la map de ma caméra principal au masque de bahtinov .

2 j’ai contrôlé en faisant des flats pour vérifier que le prism du do n’apparaisse pas sur ma caméra principal.

3 j’ai essayé de faire la map de jour avec la 290 en visant au loin en clocher, mais là impossible de faire la map . Je suis toujours flou , plus je la monte et plus c’est flou. J’ai enlevé la bague de la caméra et toujours pas net. J’ai l’impression que la caméra demande être plus bas . Pour info j’utilise le map hélicoïdal.

Bien cordialement.

dominique

[krotdebouk]

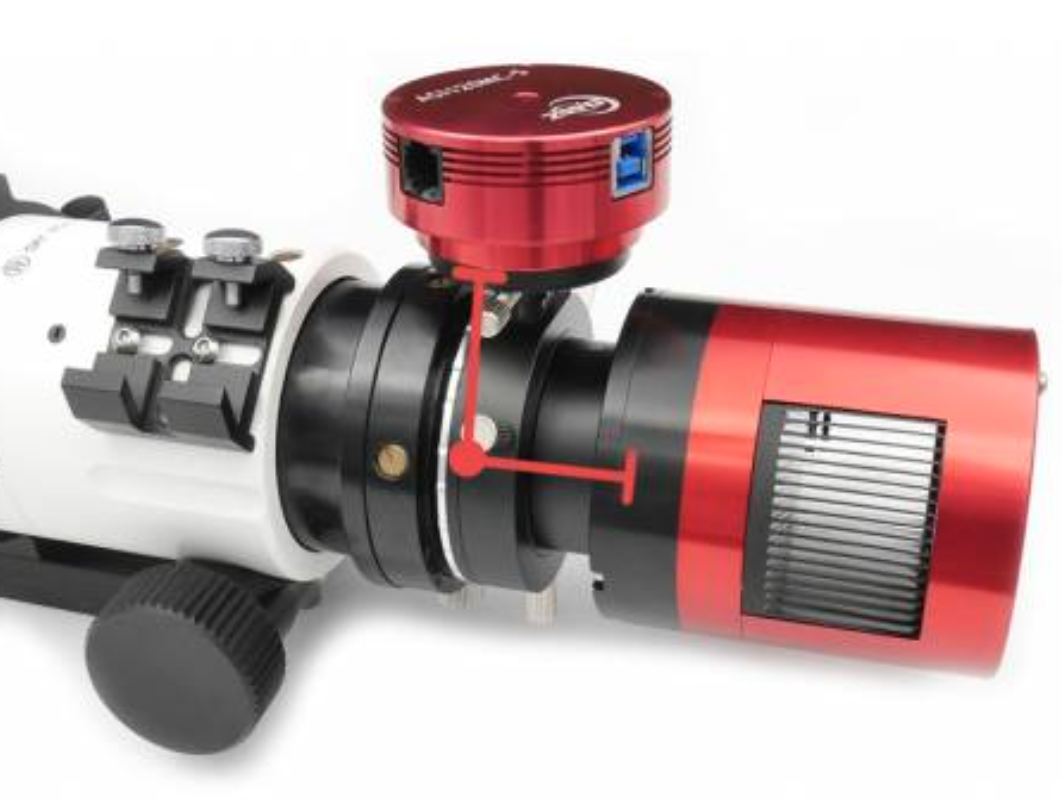

Une photo de ton montage permettrait d'y voir plus clair mais à vue de nez, il faut probablement ajouter une bague de 5 mm entre ton DO et ta caméra et supprimer la même valeur à l'avant de ton DO pour conserver le bon tirage (backfocus) entre réducteur de focale et caméra.

Exemple de montage : https://laclefdesetoiles.com/accessoires-pour-l-imagerie/4867-diviseur-optique-hors-axe-zwo.html

Modifié 27 décembre 2022 par krotdebouk

[Domsto70]

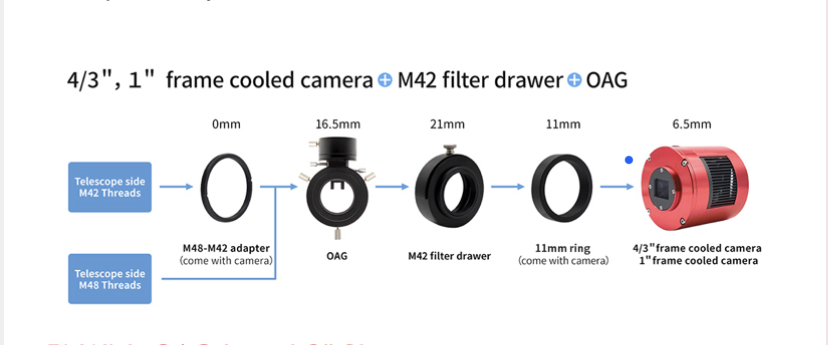

Bonjour, voici mon montage préconisé par zwo.

[pyrou61]

Perso, j'ai exactement le même montage !... à part une 294 MC pro à la place d'une 533.... mais mise au point manuelle, pas de souci de map sur le DO !... attendre d'autres avis...

[Domsto70]

Tu as une photo de ton montage stp

[krotdebouk]

Si tu es en butée pour la 290 côté DO et qu'il faudrait rapprocher (rentrer) son capteur pour avoir la MAP alors c'est qu'il faut rapprocher le DO du correcteur. A part enlever de l'épaisseur devant le DO pour la rajouter derrière (ceci pour conserver le BF réducteur/533MC), je ne sais pas ce qu'il faut faire !

Le schéma que tu montres n'a pas l'air d'être celui de ton cas, le DO n'a pas le focuser hélicoïdal. Et ta 290, c'est laquelle, la mini ou la classique ?



[nico1038]

Hello Dominique

S'agit t'il de la version mini de la 290mm?

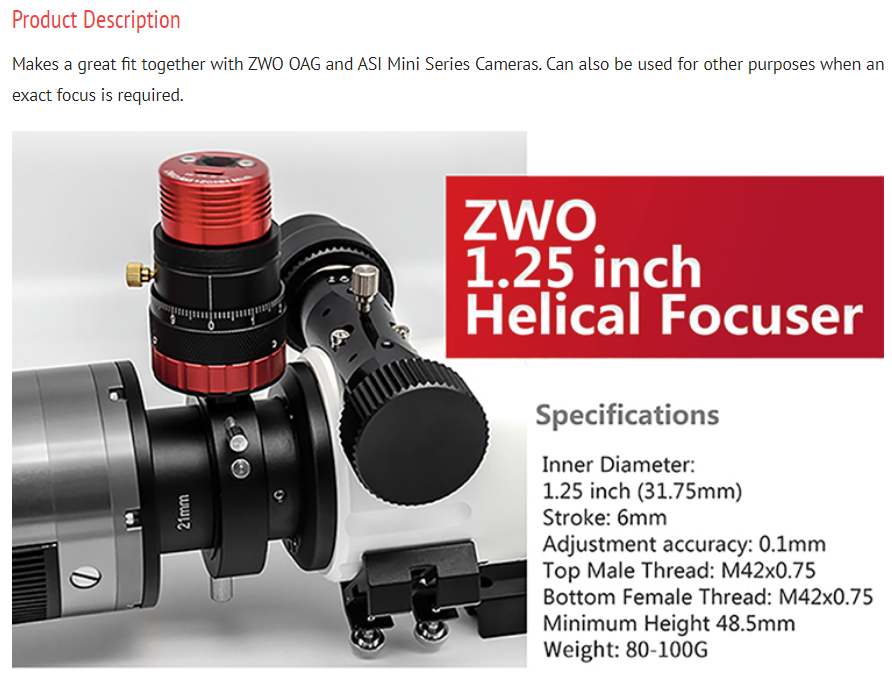

Le focuser helicoidal est il le modèle ZWO?



Une photo du montage serait également utile.



[Domsto70]

Oui c’est la 290 mm et Do optique zwo avec map hélicoïdal.

il y a 25 minutes, pyrou61 a dit :

Perso, j'ai exactement le même montage !... à part une 294 MC pro à la place d'une 533.... mais mise au point manuelle, pas de souci de map sur le DO !... attendre d'autres avis...



il y a 16 minutes, nico1038 a dit :

Hello Dominique

S'agit t'il de la version mini de la 290mm?

Le focuser helicoidal est il le modèle ZWO?



Une photo du montage serait également utile.





[pyrou61]

il y a 19 minutes, Domsto70 a dit :

Tu as une photo de ton montage stp

non, je n'ai pas de photo de mon setup... et en plus j'ai un Newton 200/800... je parlais juste de la chaîne optique !... c'est sûr que la map manuelle, c'est pas évident (ça se joue à un dixième de mm près ... d'ailleurs, l'ensemble reste en permanence sur mon tube, juste un léger réglage de temps en temps pour PHD2)

[Domsto70]

Le 27/12/2022 à 14:35, nico1038 a dit :

Hello Dominique

S'agit t'il de la version mini de la 290mm?

Le focuser helicoidal est il le modèle ZWO?



Une photo du montage serait également utile.



Bonjour,

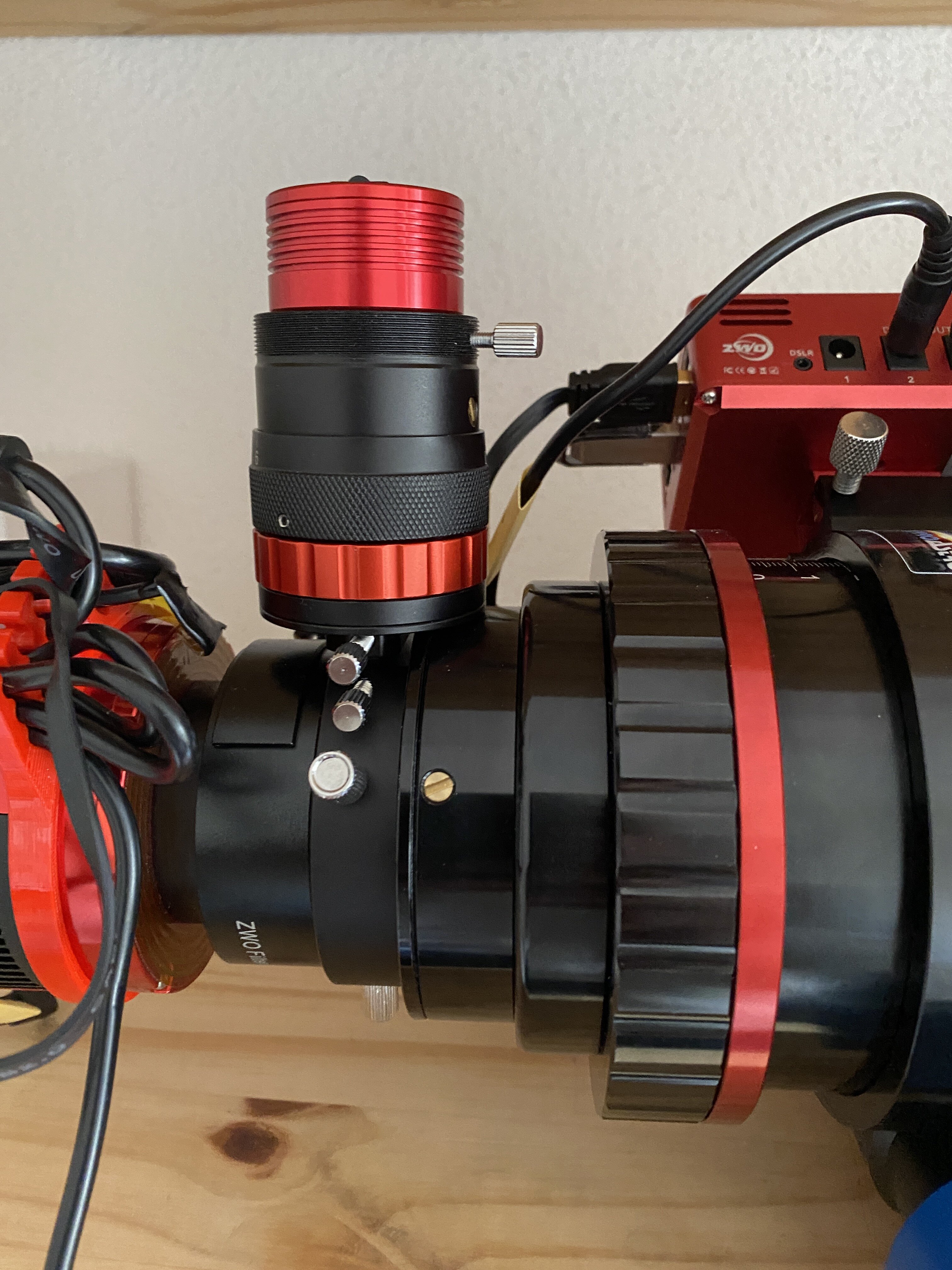

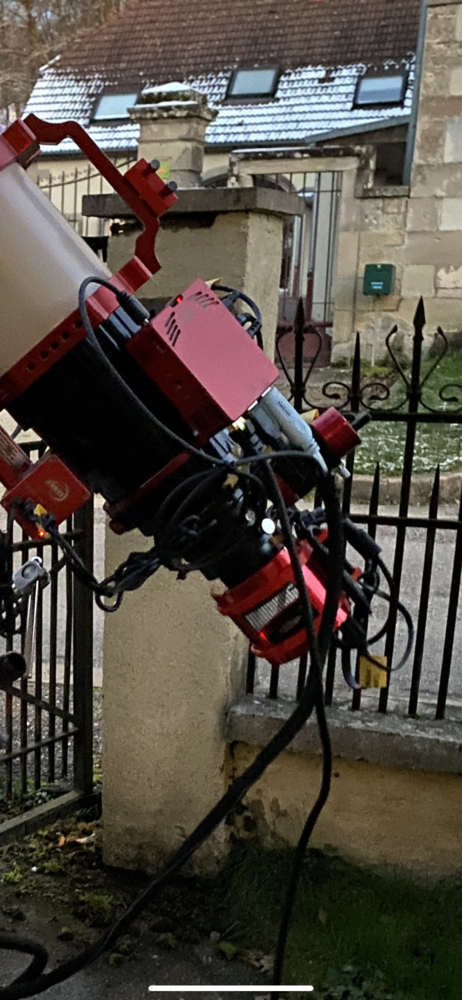

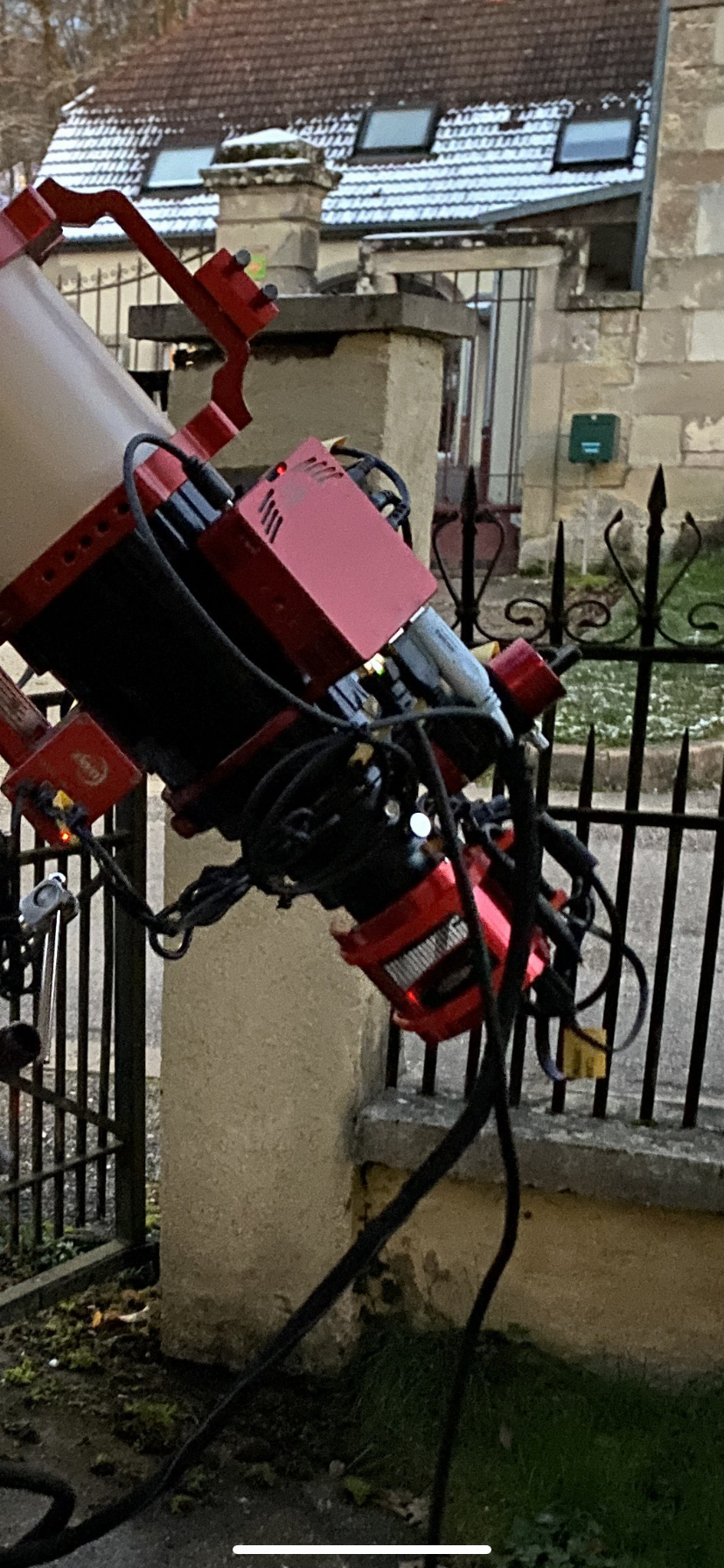

oui, c’est bien la 290 mm mini et voici une photo du focuser hélicoïdal zwo

[nico1038]

il y a 45 minutes, Domsto70 a dit :

Bonjour,

oui, c’est bien la 290 mm mini et voici une photo du focuser hélicoïdal zwo



Là c'est plus clair! J'ai quasiment le même montage avec un diviseur optique différent (mais très semblable au zwo) et j'arrive à faire la mise au point. Si je comprend bien tu penses qu'il faut baisser la caméra pour parvenir à la mise au point. Du coup j'ai quelques questions:

Je vois que la caméra est enfoncé à fond dans le focuser mais arrives tu à tourner le focuser au maximum de sa course ou es tu bloqué avant par quelque chose?

As tu visser un filtre (ou autre chose) au bout de la 290mm?



En gros il faut identifier ce qui t’empêche de baisser la caméra. Il est possible que ce soit le prisme lui même. Dans ce cas là tu peux le baisser un peu ( sans tenir compte de l'ombre sur les flats pour le moment) et réessayer de faire la map.



Nico

Modifié 30 décembre 2022 par nico1038

[nico1038]

Et je me demande si tu ne peux pas enlever cette bague noir?

[Gauloisir]

Remarque annulée

[archange34]

Si ton filtre est en 1.25 tu peux le mettre dans la bague ZWO de la caméra et te passer d'un porte filtre.
