Soleil Première image solaire Ha au Sol'Ex

[melix]

Salut les astrams !



J'ai reçu et assemblé le fameux Sol'Ex de Christian Buil, que j'ai monté derrière ma lunette Photoline de 80mm et une caméra ASI678MC , en binning 2 mono. J'ai pas mal galéré pour trouver le point focal sur ma lunette, il m'a fallu ajouter un tube d'allonge. Au final, l'image du soleil n'est pas complète, mais c'est déja un bon début !

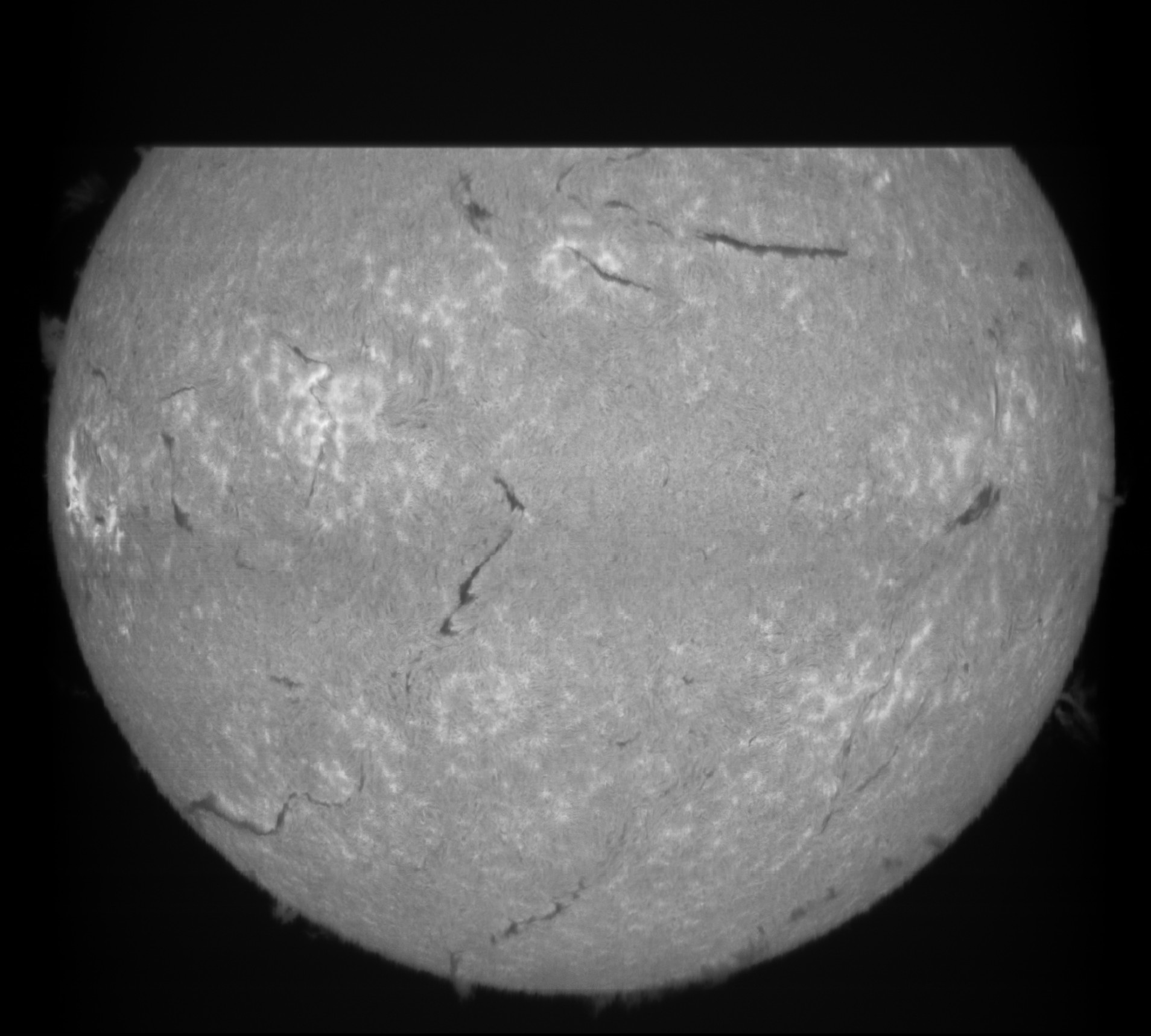

Voici donc la toute première:

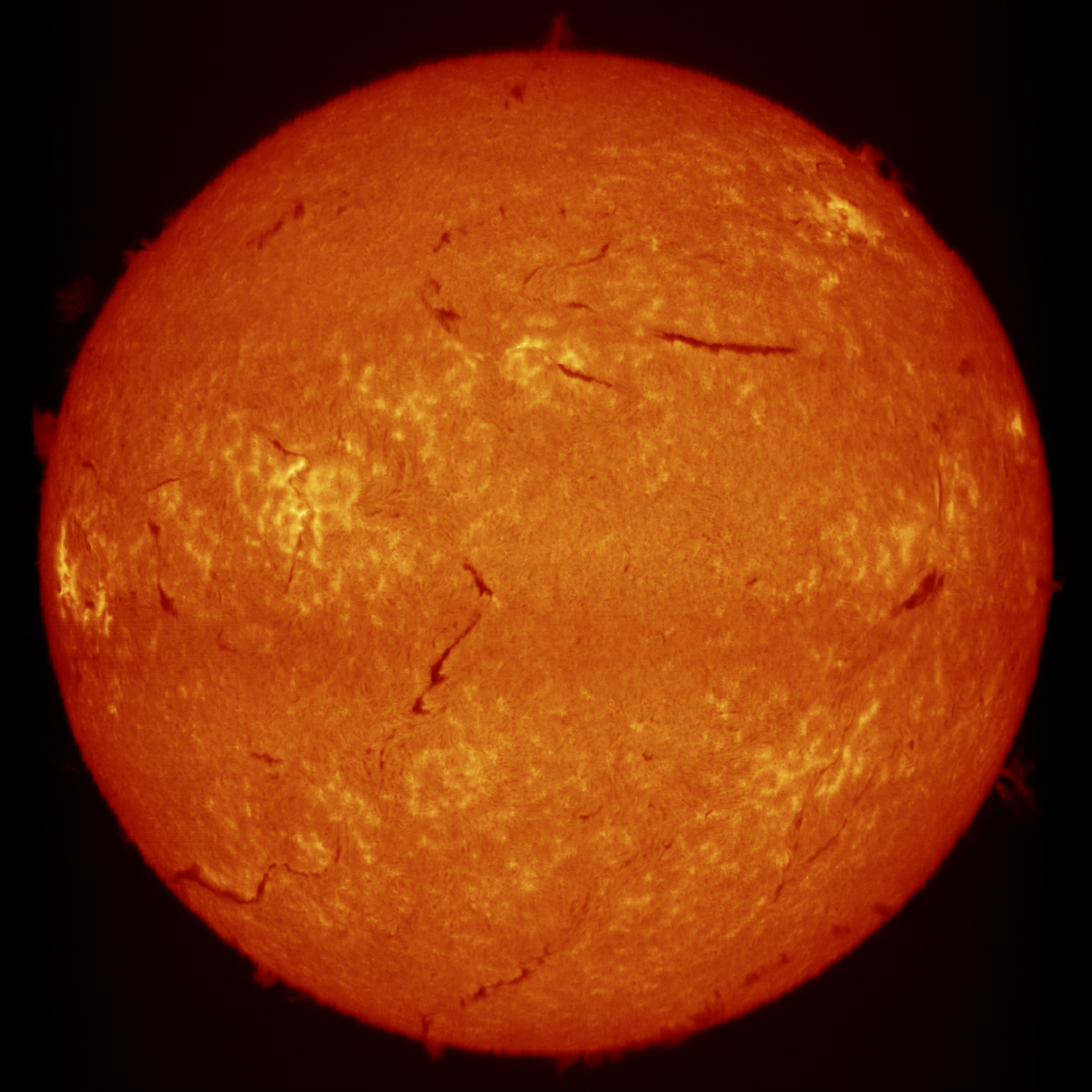

Et une version compositée de 2 images, avec colorisation:





Bref, je débute dans le solaire mais il marche plutôt bien ce Sol'Ex, bravo Christian et bravo Valérie pour INTI !

[Discret68]

C’est plutôt un bon résultat pour une première.



Quelle est la focale de ta lunette qui fait que tu n’as pas la totalité du disque solaire ? Je suis également en train de monter un sol’ex pour un montage sur une lunette de 80 avec une focale de 480.



As tu installé un filtre complémentaire en amont de l’objectif (ND 8 ou 16) ? En parcourant certaines discussions sur le sol’ex, nombreux ont monté ce filtre devant l’objectif.

Personnellement, j’ai monté un ND16, on verra si c’est probant.

[melix]

C'est une TS-Optics Photoline 80mm à F/6 donc comme toi 480mm de focale. J'ai effectivement placé un filtre ND16 devant.

[Discret68]

Il y a 3 heures, melix a dit :

C'est une TS-Optics Photoline 80mm à F/6 donc comme toi 480mm de focale. J'ai effectivement placé un filtre ND16 devant.



Cela signifie à priori que je n'aurai pas non plus le soleil en totalité ! Flute.



Comment fais tu tenir ton filtre ?

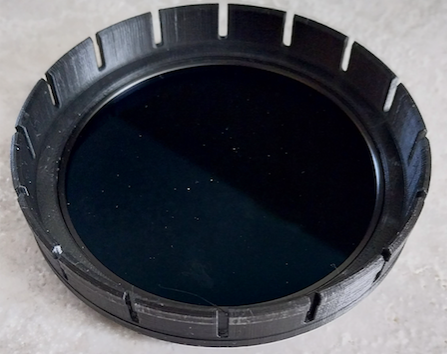

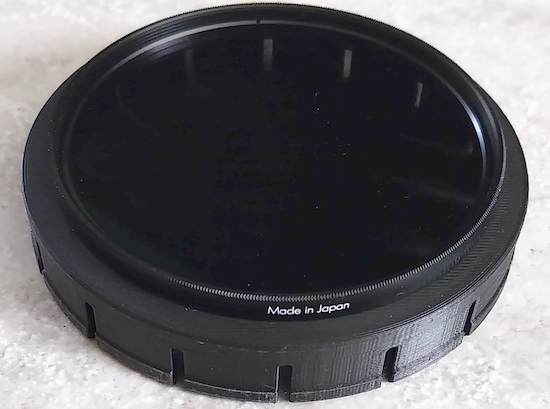

Pour info, j'ai conçu une bague en impression 3D qui permet d'y visser le filtre. On introduit le tout dans le pare-buée de la lunette.

Les multiples découpes qu'on voit au niveau de la bague permette d'obtenir une certaine élasticité, ce qui permet un léger effet ressort nécessaire au maintien dans le pare-buée. Au cas où, si ça t’intéresse :



[melix]

> Comment fais tu tenir ton filtre ?



J'ai fais faire un support imprimé par la société Azur3dprint

[Discret68]

Le filtre Hoya ND16 est vissé dans la bague par son filetage. Le filetage de M82 x 0,75 est directement imprimé avec mon imprimante (une Prusa I3 MK3+).

Il est difficile de mettre en évidence le filetage avec une pièce en plastique noir.

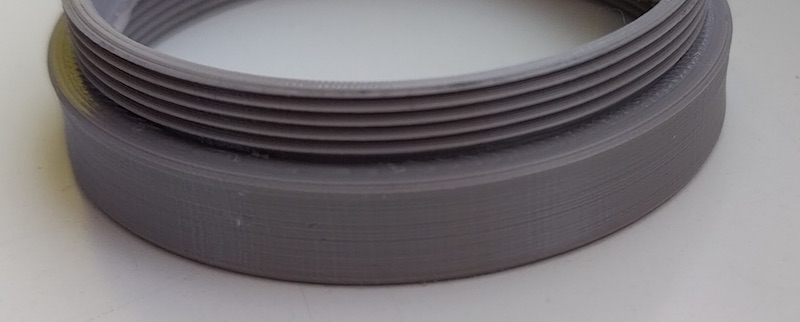

Mais ur une pièce imprimée en gris, il est plus facile de voir les filets. Ci-dessous, une bague M48, avec un pas également de 0,75 :

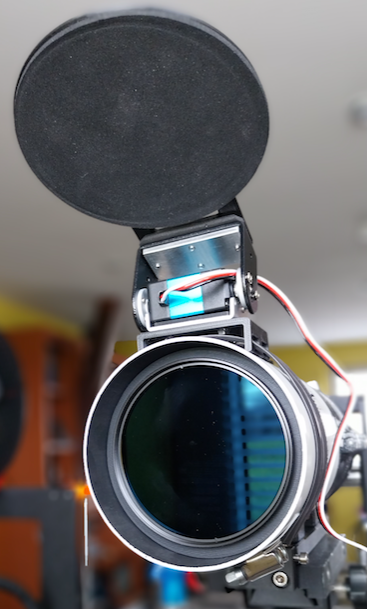

Et comme dit plus haut, la bague porte-filtre est introduite dans le pare-buée. Un léger serrage permet un bon maintien :





[keymlinux]

Il y a 4 heures, Discret68 a dit :

Cela signifie à priori que je n'aurai pas non plus le soleil en totalité ! Flute.

Bonjour,

La fente du Solex fait 4,5mm de hauteur. L'image projetée du soleil au foyer de la lunette (donc sur la fente) fait environ focale/100mm de diamètre (approximation).

Donc pour avoir le soleil en entier il faut se limiter à une focale entre 420 et 450mm (avec un peu de marge)

Personnellement j'ai une lulu 80/500, mais avec le réducteur x0,8 j'ai le soleil en entier, par contre je diaphragme l'entrée du tube pour remonter le rapport f/d à 7.

Christian explique cela dans les derniers paragraphes de la page suivante http://www.astrosurf.com/solex/sol-ex-theorie.html



Et comme vous j'ai fait en impression 3D un support pour le filtre ND, et qui me sert aussi à faire varier le diamètre d'ouverture pour ajuster le rapport FD. @Discret68tes filetages imprimés sont superbes.

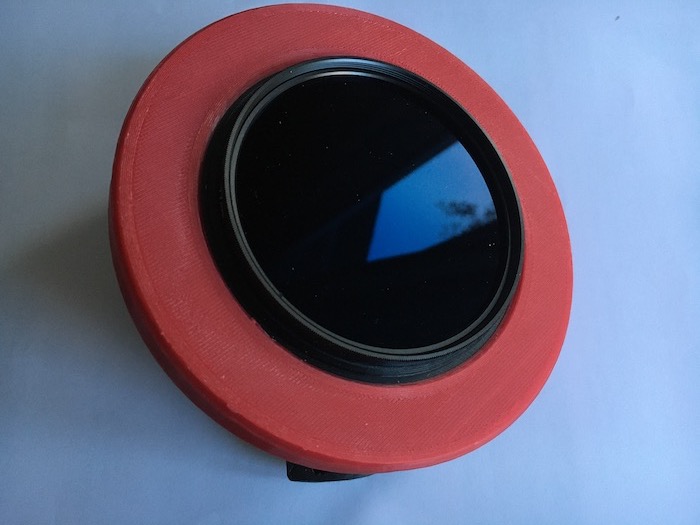

Le bouchon porte filtre pour la lulu

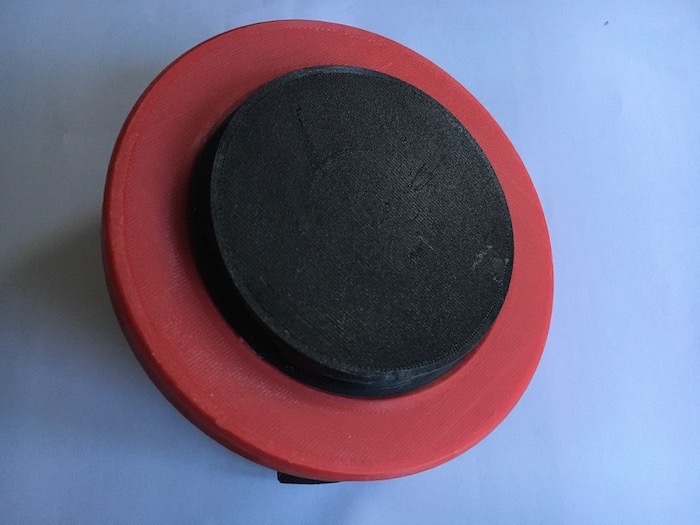

Avec le capuchon pour protéger le filtre



La vue coté intérieur avec les bagues empilables pour faire varier le diamètre d'ouverture (mais cela ne rend pas bien en noir...)

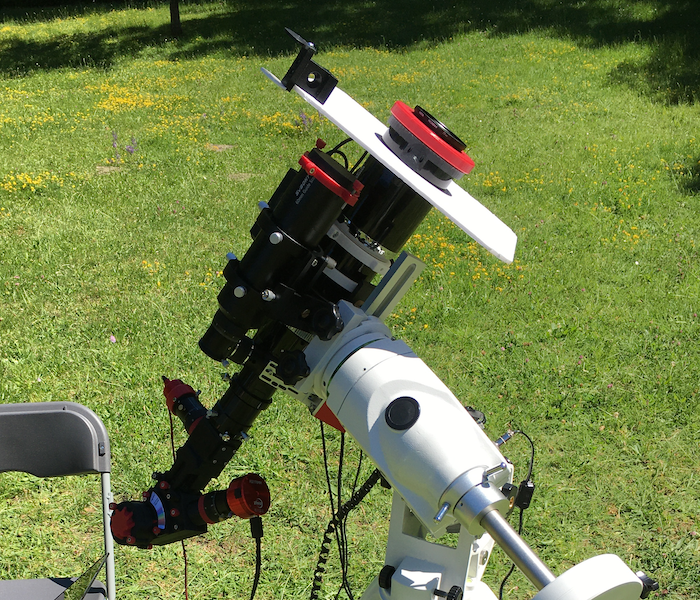

Une vue globale du montage avec lulu et solex





Cordialement



[Discret68]

Il y a 8 heures, keymlinux a dit :

@Discret68tes filetages imprimés sont superbes

Merci. J'avoue que je suis très satisfait de cette imprimante. Pour les filetages, je descends l'épaisseur des couches à 0,1mm alors que d'ordinaire, je suis à 0,15mm.



En fait, je me rends compte que je me suis fourvoyé en écrivant que ma lulu fait 480 de focale. En fait, elle fait 400mm, donc ça devrait passer. C'est une autre de mes lunettes, celle dédiée au CP qui fait 480mm !

Et pour cette lulu sol'ex de 80, j'ai pris un filtre de 82mm pour ne pas perdre en diamètre.

[melix]

Je suis en train de refaire des essais, et il y a des chances pour que le soleil rentre tout juste cet ete, avec l'eloignement. En effet j'avais un pb de centrage des raies sur le capteur, que j'ai regle en ajoutant des bouts de stotch comme Christian l'a montre dans une de ses videos. En faisant ca il ne me manque qu'un pouilleme:



[Gillesdrone]

Bonjour

Voyant ce post j'y répond car même lunette 80 /480

J'ai mis un réducteur de focale à 0.79 et de fait j'ai le soleil en entier car je passe à 379 mm de focale
