Support pour viseur polaire pour AZ-GTI (base EQ star adventurer) en impression 3D

[Zorzevic]

Bonjour à toutes et tous,



Dans le cadre de mon challenge de setupe astrophoto nomade et compet pour moins de 1000 euros Je souhaite faire évoluer ma monture pour permettre un bon alignement polaire.

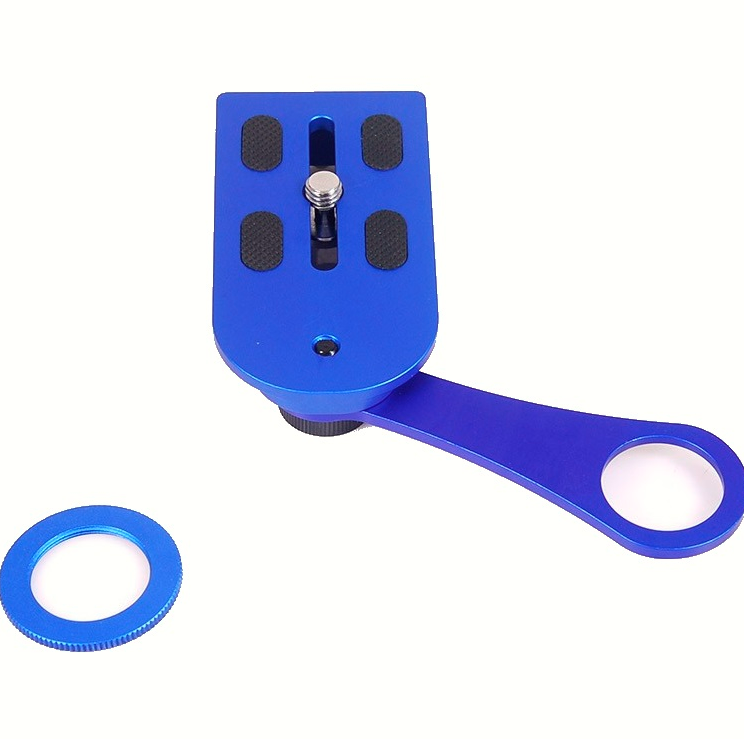

J'ai commandé un vieux viseur polaire pour 20 euros sur leboncoin, et me heurte au problème du support qui coûte la bagatelle de 70e (pas un problème pour moi, mais hors règles de mon challenge).



J'ai passé quelques temps à réfléchir à la problématique, me disant qu'une solution de collage d'un moyen de visée quelconque sur le côté du support était pour le moins imprécise.

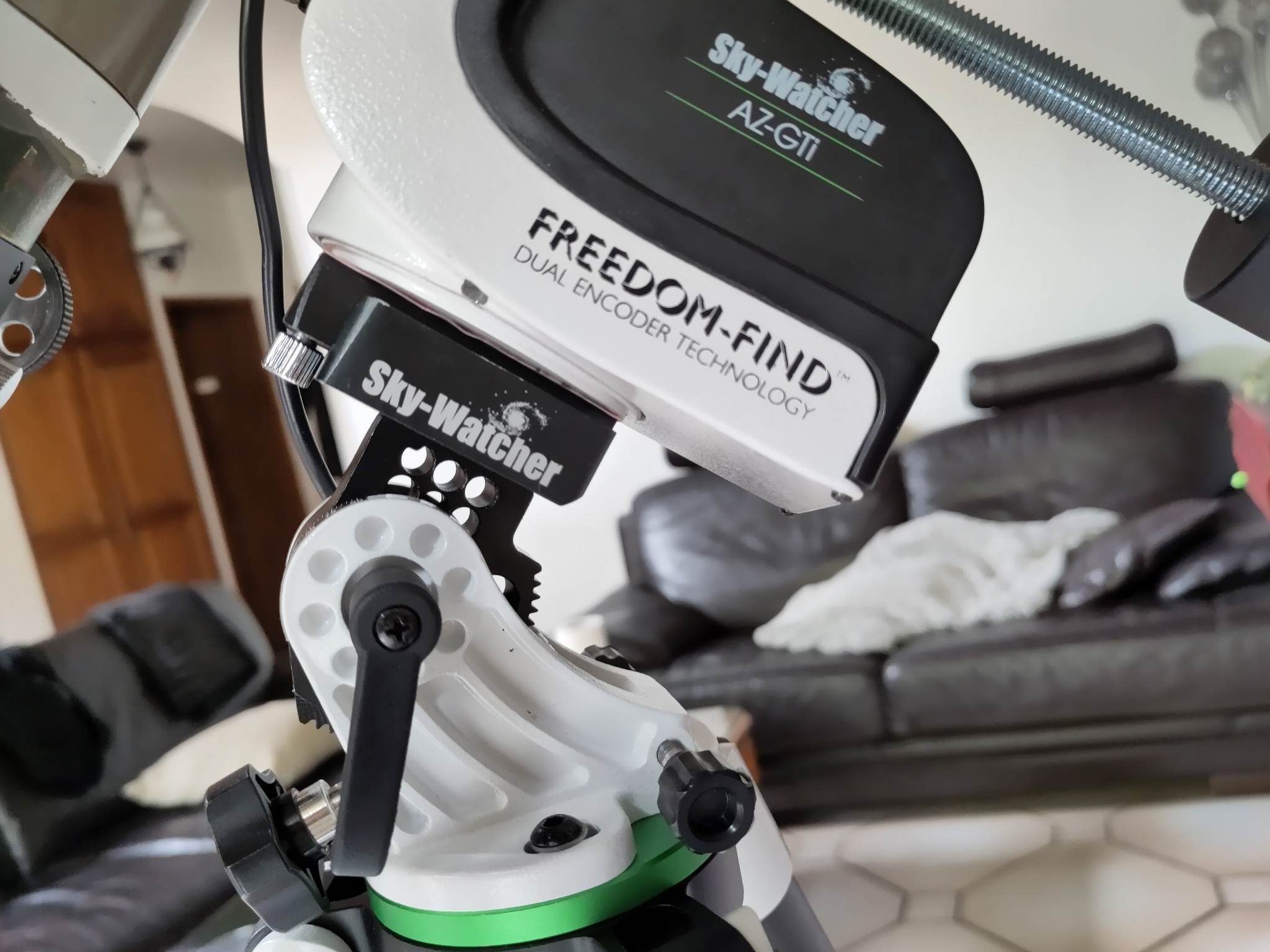

Cependant j'ai repéré un détail intéressant concernant la base équatoriale de star adventurer dont je dispose; 3 trous, à priori totalement perpendiculaires à l'axe polaire, qui pourraient être utilisés pour y fixer un support de viseur.



Mon idée est donc la suivante: créer un support amovible de viseur imprimé en 3D. N'en ayant pas trouvé apès quelques recherches, j'ai commencé à en appeler à mes lointains souvenirs de dessin technique (il y a 25 ans 😬) et sorti le pied à coulisse pour essayer de concevoir la chose.

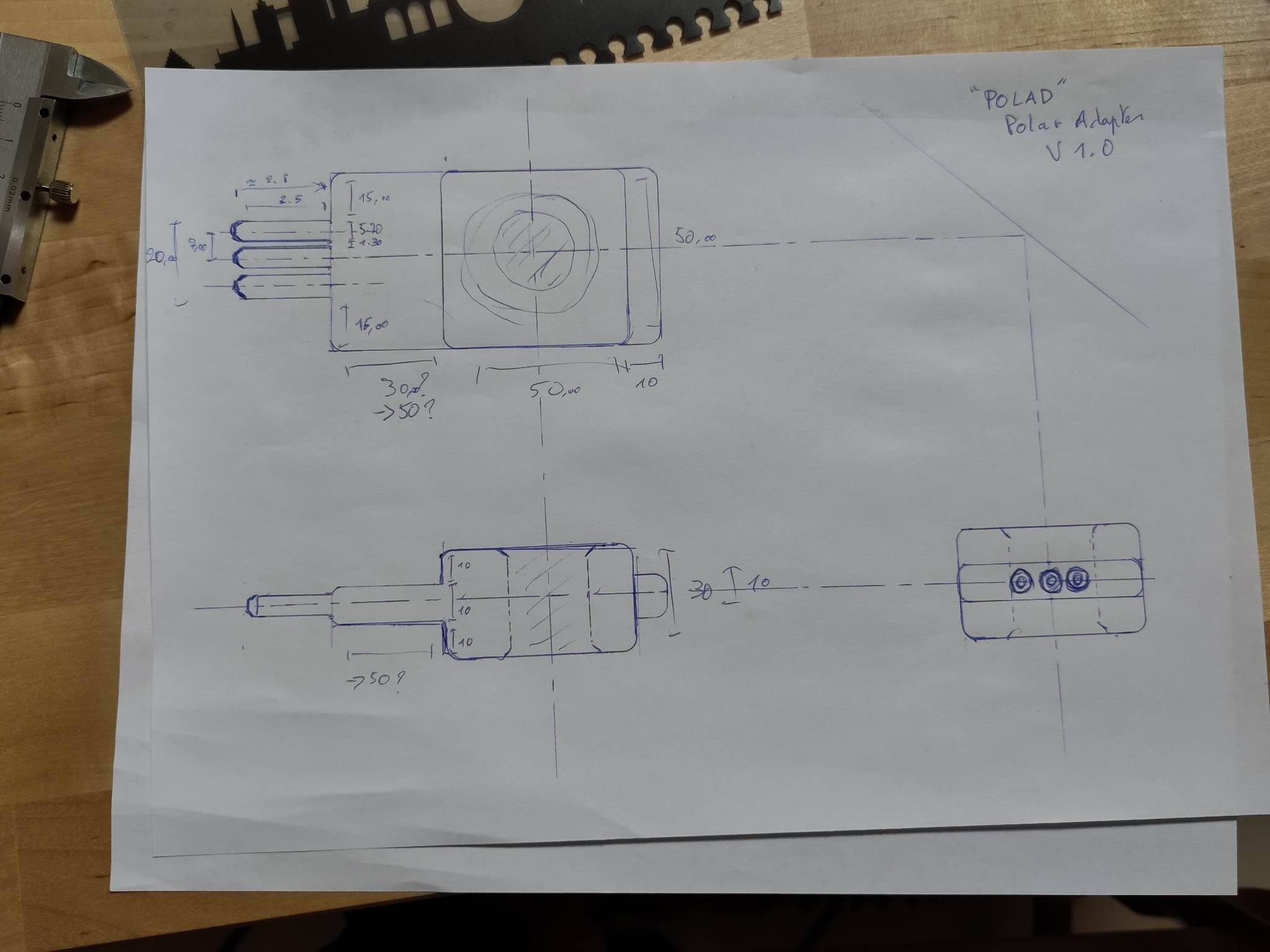

J'en suis arrivé à ça (en mm):





Le schéma n'est pas totalement fidèle (j'ai fini par me décider pour un peu plus de longueur que 30mm "des trous" à la base en elle-même, et je ne connais pas pour l'instant le diamètre du viseur polaire) mais bon c'est l'idée générale.



la partie droite a pour but de caler un smartphone pour utiliser une appli de boussole et faire un alignement grossier sans être trop affecté par le métal de la monture.


Je pense tenter des prototypes bientôt avec l'imprimante 3D de ma belle-mère (jamais essayé encore, mais bon l'astro et astrophoto sont aussi nouvelles pour moi et ça se passe très bien, donc pourquoi pas).

Qu'en pensez- vous?

[Eguzkiarte]

Bonjour,

Je trouve l'idée sympa. j'imagine bien trois tiges filetées et six écrous côté monture, qui seraient bloquées dans le plastique du support

en PLA. Personnellement, mes souvenirs de dessin technique remontent à la troisième (les années 70!), autant dire le néant. Mais j'ai

rencontré Freecad, et à force de tutos Youtube, je peux me permettre de dessiner une idée qui me passe par le tête et de l'imprimer

aussitôt. Je ne peux que te conseiller de prendre cette voie, très simple en réalité et très amusante.

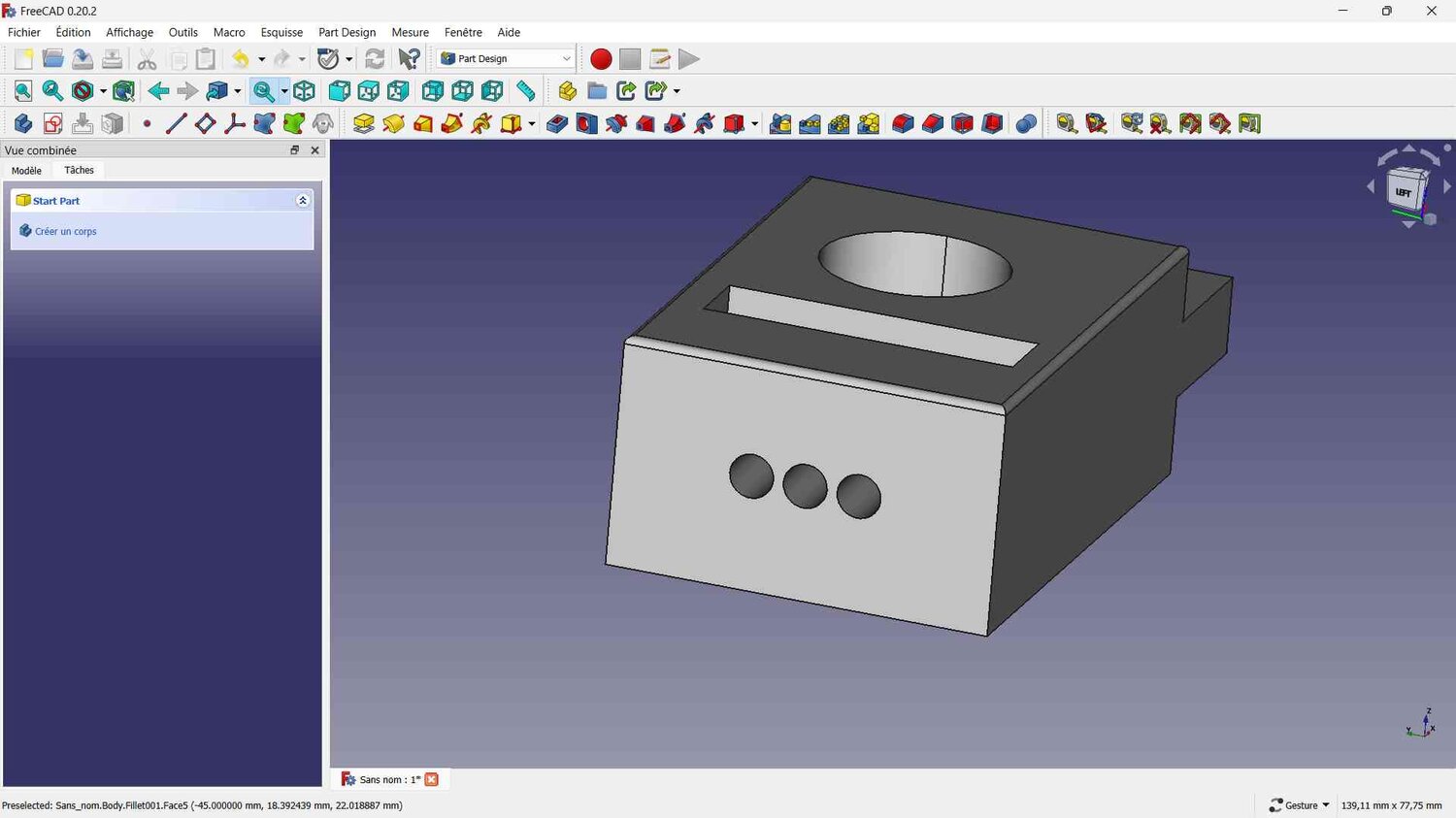

Par exemple:



[krotdebouk]

Deux liens potentiellement intéressants :

A la place du PoleMaster il est possible de mettre un viseur polaire mais un viseur polaire, ça se règle.. : https://starlighthunter.com/articles/az-gti-equatorial-mode/

En mixant tout ça + impression 3D il doit y avoir moyen de faire un truc pas mal

Je ne me suis pas attardé sur Freecad mais parmi les logiciels de modélisation, il y a aussi fusion 360 (gratuit pour un usage privé) avec également des tutos à la pelle.

Modifié 7 mai 2023 par krotdebouk

[Eguzkiarte]

il y a 9 minutes, krotdebouk a dit :

il doit y avoir moyen de faire un truc pas mal

Bien vu! Deux petits trous taraudés, un support encore plus facile à dessiner, et on a quelque chose de plus rigide.



[krotdebouk]

il y a 1 minute, Eguzkiarte a dit :

Bien vu! Deux petits trous taraudés, un support encore plus facile à dessiner, et on a quelque chose de plus rigide

Je te laisse modéliser le truc

[Zorzevic]

Effectivement, j'ai déjà vu quelques montages de ce type, mais pas de solution amovible qui ne demande pas de modification de la monture (sauf la solution à 70euros).



Là l'idée serait on imprime, et c'est prêt.

[Eguzkiarte]

Un premier jet, un peu au hasard. Il s'agit d'un tube fixé comme le suggère la vidéo, équipé de deux excentriques pour le réglage du viseur. J'ai

imaginé un viseur de 24mm de diamètre et de 90 mm de long.



[Zorzevic]

il y a 16 minutes, Eguzkiarte a dit :

Un premier jet, un peu au hasard. Il s'agit d'un tube fixé comme le suggère la vidéo, équipé de deux excentriques pour le réglage du viseur. J'ai

imaginé un viseur de 24mm de diamètre et de 90 mm de long.





Aaaaah je viens de comprendre le rôle de la "rondelle"dans la solution commerciale... Excentrique perpettant le calibrage, pas con du tout.

Perso, je partais juste sur l'hypothèse qu'un positionnement au plus perpendiculaire sera suffisant.

Actuellement j'"aligne" juste à peu près en mettant globalement la monture dans le sens de ce qu'indique la boussole de mon téléphone (en mode geographique). C'est probablement imprécis de plusieurs degrés et ça ne peut qu'aider.

Pour autant, intégrer ça dans le proto serait vraiment bien.

[Eguzkiarte]

il y a 33 minutes, Zorzevic a dit :

Perso, je partais juste sur l'hypothèse qu'un positionnement au plus perpendiculaire sera suffisant.

Non, non, comme dit @krotdebouk, un viseur polaire, ça se règle ! Pour les dessins plus haut, c'était juste pour te montrer qu'un

non spécialiste peut sortir des pièces correctes et utiles sans y passer dix ans. J'utilise Freecad depuis des années, et cura pour

générer les fichiers pour  l'imprimante et roule petit bolide!

[Zorzevic]

il y a 3 minutes, Eguzkiarte a dit :

Non, non, comme dit @krotdebouk, un viseur polaire, ça se règle ! Pour les dessins plus haut, c'était juste pour te montrer qu'un

non spécialiste peut sortir des pièces correctes et utiles sans y passer dix ans. J'utilise Freecad depuis des années, et cura pour

générer les fichiers pour  l'imprimante et roule petit bolide!



Ouais, c'est évidemment bien mieux mais entre du fixe et 0 calage (juste du à peu près à la boussole), ça me semble toujours mieux.

Pour autant je vais voir pour ajouter les excentriques, c'est une très bonne amélioration à apporter, merci!



Sinon pour le design 3D effectivement je vais m'y pencher, je trouvais juste ça marrant de la jouer papier-stylo pour commencer.

[stef28]

Bonjour,

Je tombe sur ce sujet aujourd'hui.

Est-ce qu'un fichier d'impression 3D existe ?



Merci de vos réponses

stef
