Problème d'étoiles dans un coin particulièrement

[valdetahiti]

Bonjour tout le monde,

Je me permets de poster ce message ici car j'ai besoin d'aide sur un problème que je rencontre depuis un moment avec mon setup.

Setup actuel :



Lacerta Newton 200/800 avec ASI 1600 MMC-C

Correcteur de coma SW F4

Montage optique :



Le correcteur de coma est inséré dans le PO du lacerta, puis différentes bagues sont vissées, puis RAF et caméra.
Distance de BF utilisée : environ 54.8mm suite à plusieurs nuits pour estimer la bonne distance (confirmé par Aberration Inspector de NINA qui m'indique 0 microns de correction à apporter).
Le correcteur n'est pas vissé au PO, il s'insère dedans.

Valeurs par Aberration Inspector de NINA :

Un lancement de calcul de tilt me donne les valeurs suivantes :



Coin haut gauche : -27 microns

Coin bas gauche : -7 microns

Coin bas droite : +27 microns

Coin haut droit : +7 microns

Problème rencontré :



Ayant acquis le système de collimation Catseye, celle-ci est parfaitement réalisée. Aucun soucis de ce côté là.
Première photo prise, j'ai le coin haut gauche principalement qui possède des étoiles étirées dans le sens vers le centre du capteur.
Les autres coins sont plutôt bons.
J'ai fait pivoter la caméra d'environ 45 degrés et le coin haut gauche est toujours le coin problématique.
J'en conclue déjà que ce n'est pas un tilt lié au capteur car sinon les déformations des étoiles auraient aussi pivotées de 45° juste ?

Je me demande donc d'où cela peut provenir ?

Hypothèse :

Cela pourrait-il venir du correcteur de coma qui aurait un défaut ?
Cela pourrait-il venir du correcteur de coma qui n'est pas en connexion vissante au PO mais s'insère dedans ?
Cela pourrait-il venir de la succession de bague impliquant une sorte de légère flexion de la chaine mécanique ?
Cela s'apparenterait-il uniquement à du tilt dans l'axe coin haut gauche - bas droit ?



Solutions :

Est-ce-que changer de correcteur de coma pour passer sur le TS GPU en vissant pourrait résoudre le problème ?
Est-ce-que changer mes bagues pour faire confection une seule bague de la bonne longueur pourrait résoudre le problème ?
Autres idées ?

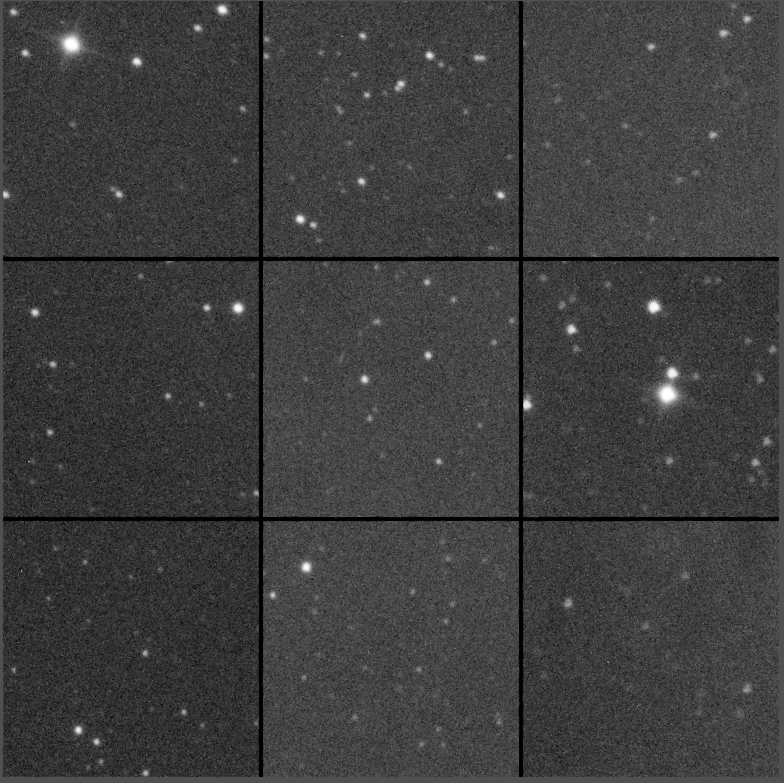

Voici plusieurs brutes de ma nuit :

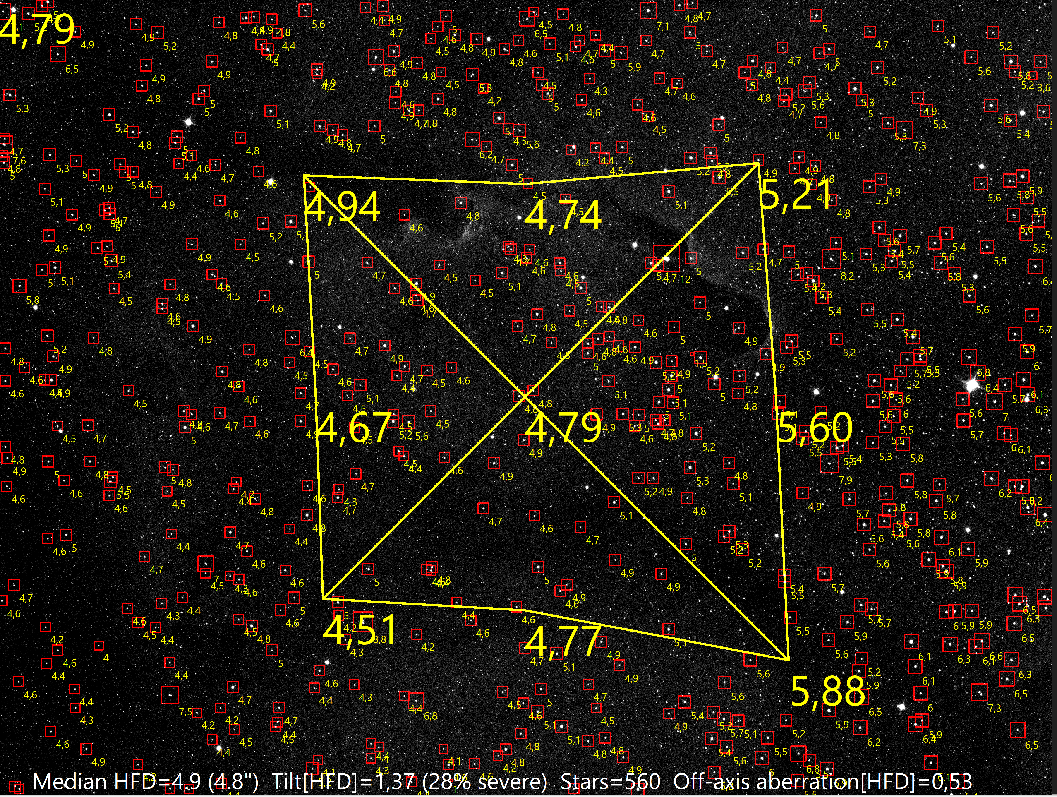

Voici un aberration inspector d'une des photos :









OneDrive-2023-05-30.zip

Modifié 30 mai 2023 par valdetahiti

[cezanne]

Salut,

Tu veux dire que se sont toujours les mêmes étoiles qui sont déformées après rotation ?

Ou toujours en haut à gauche de chaque image quelques soit la rotation ?



[Tyler]

Salut.

Tu as du tilt sur le capteur de la camera.



[valdetahiti]

Il y a 3 heures, cezanne a dit :

Salut,

Tu veux dire que se sont toujours les mêmes étoiles qui sont déformées après rotation ?

Ou toujours en haut à gauche de chaque image quelques soit la rotation ?



Toujours le coin en haut à gauche quelque soit visiblement la position de la caméra.
Position de départ, déformation haut gauche, rotation de la caméra d'environ 45°, étoiles toujours pas bonnes coin haut gauche.


Il y a 3 heures, Tyler a dit :

Salut.

Tu as du tilt sur le capteur de la camera.



Le tilt caméra ne devrait-il pas suivre la rotation de la caméra justement ?

[Tyler]

il y a 15 minutes, valdetahiti a dit :

Le tilt caméra ne devrait-il pas suivre la rotation de la caméra justement ?



il y a 16 minutes, valdetahiti a dit :

Position de départ, déformation haut gauche, rotation de la caméra d'environ 45°, étoiles toujours pas bonnes coin haut gauche.

ça suit ou ça suit pas la camera?

si c'est toujours dans le coin gauche, ça suit la camera, donc tilt sur le capteur.

[valdetahiti]

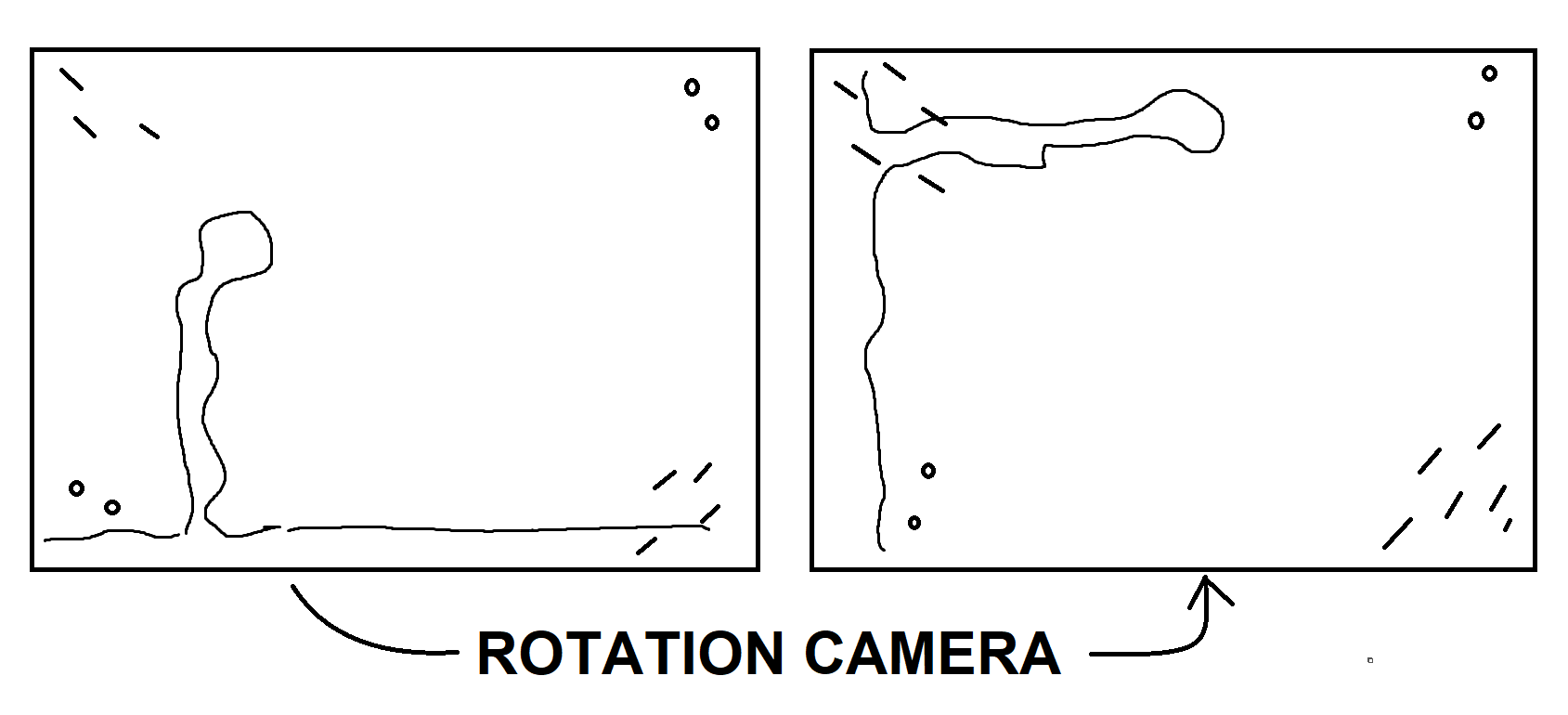

De manière imagée, voilà ce que j'ai pu constater sur ma trompe :
