Refroidir une Player-one facilement sans la modifier. Fini les surchauffe en solaire par exemple.

[Nature Photo]

Salut à tous.

Test du refroidissement sous 35 degrés à l'ombre.



Sans refroidissement 45 degrés au capteur. Avec le refroidisseur 31 degrés.

Lors de mes différent test j'ai remarquer que le capteur été 3 à 4 degrés sous la température de l'air prise à l'ombre. Le corp de la caméra et frais voir froid au touché.

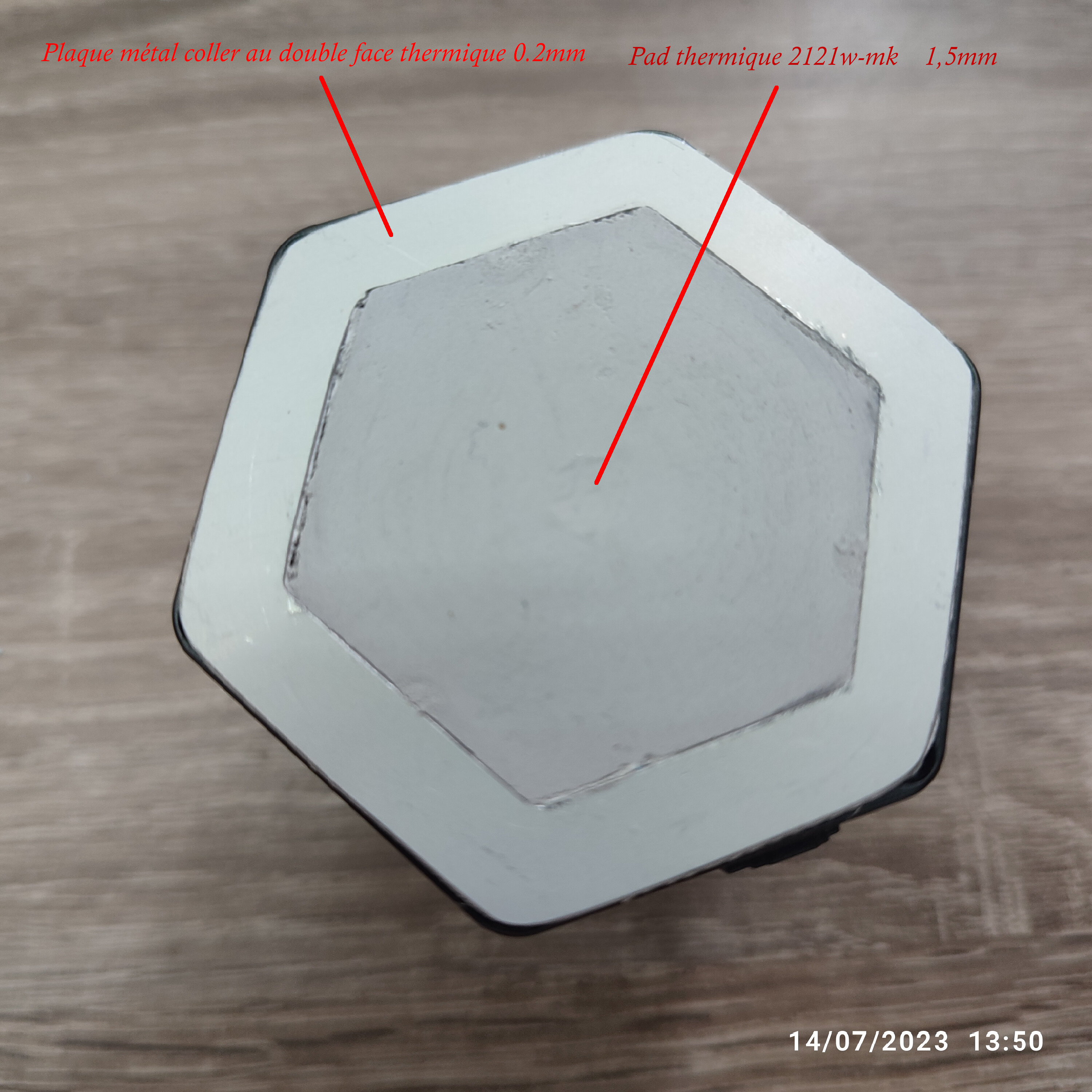

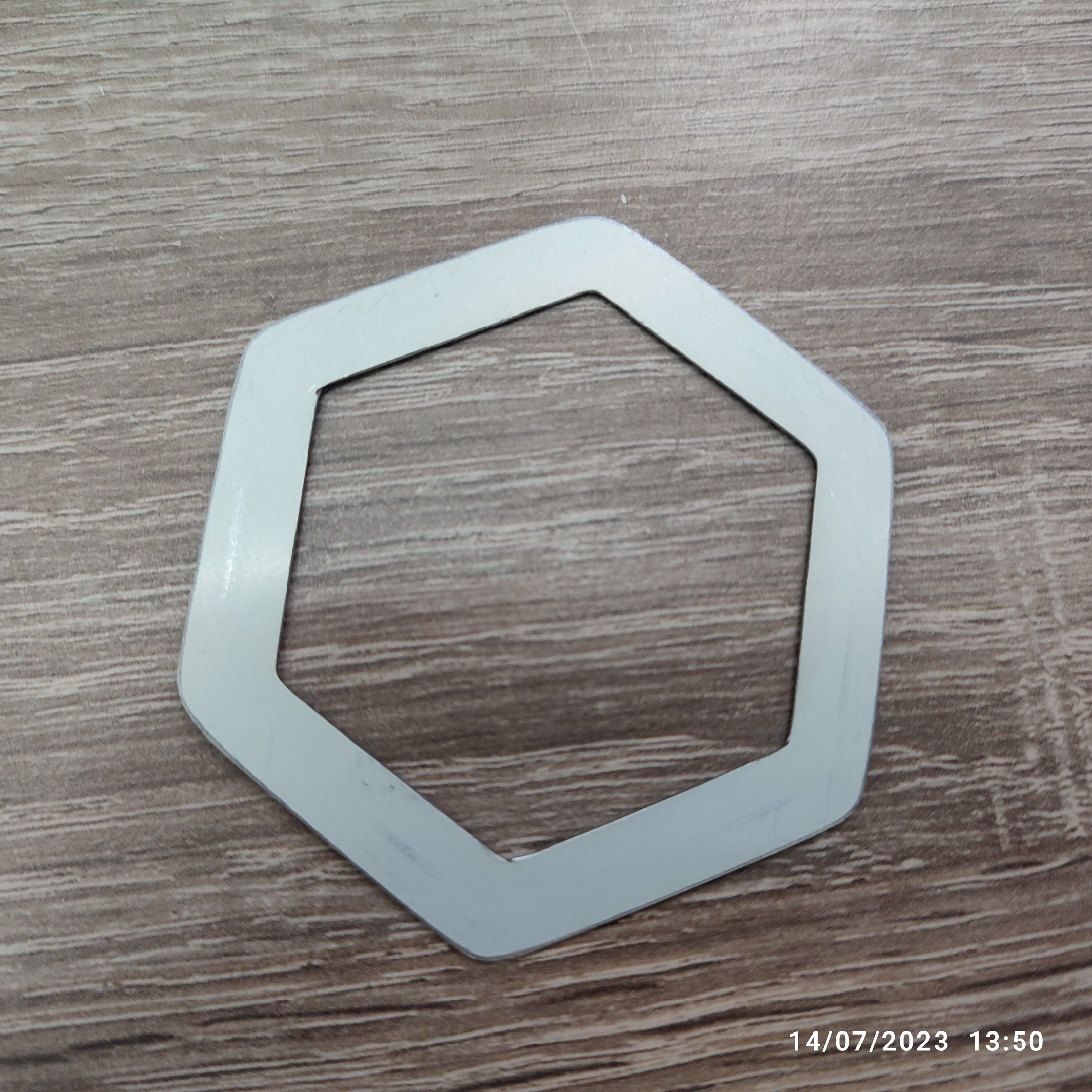

J'ai utilisé une plaque métal de 0.2mm découper à la forme du bord de la caméra et troué au centre. Coller au double face thermique de 0.2mm d'épaisseur.



Au centre un pad thermique de 1,5mm. Attention prendre au moins du 21w/mk.

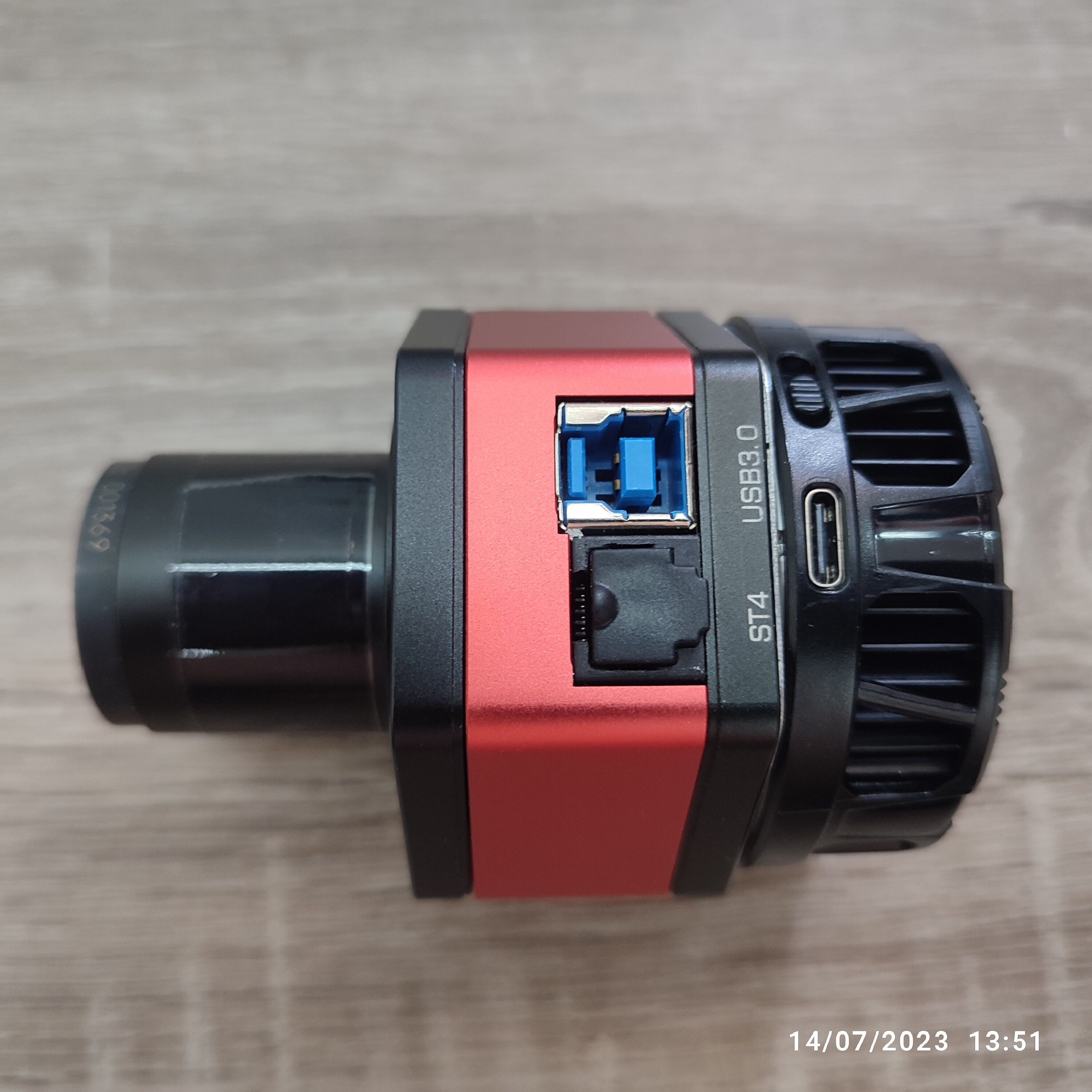

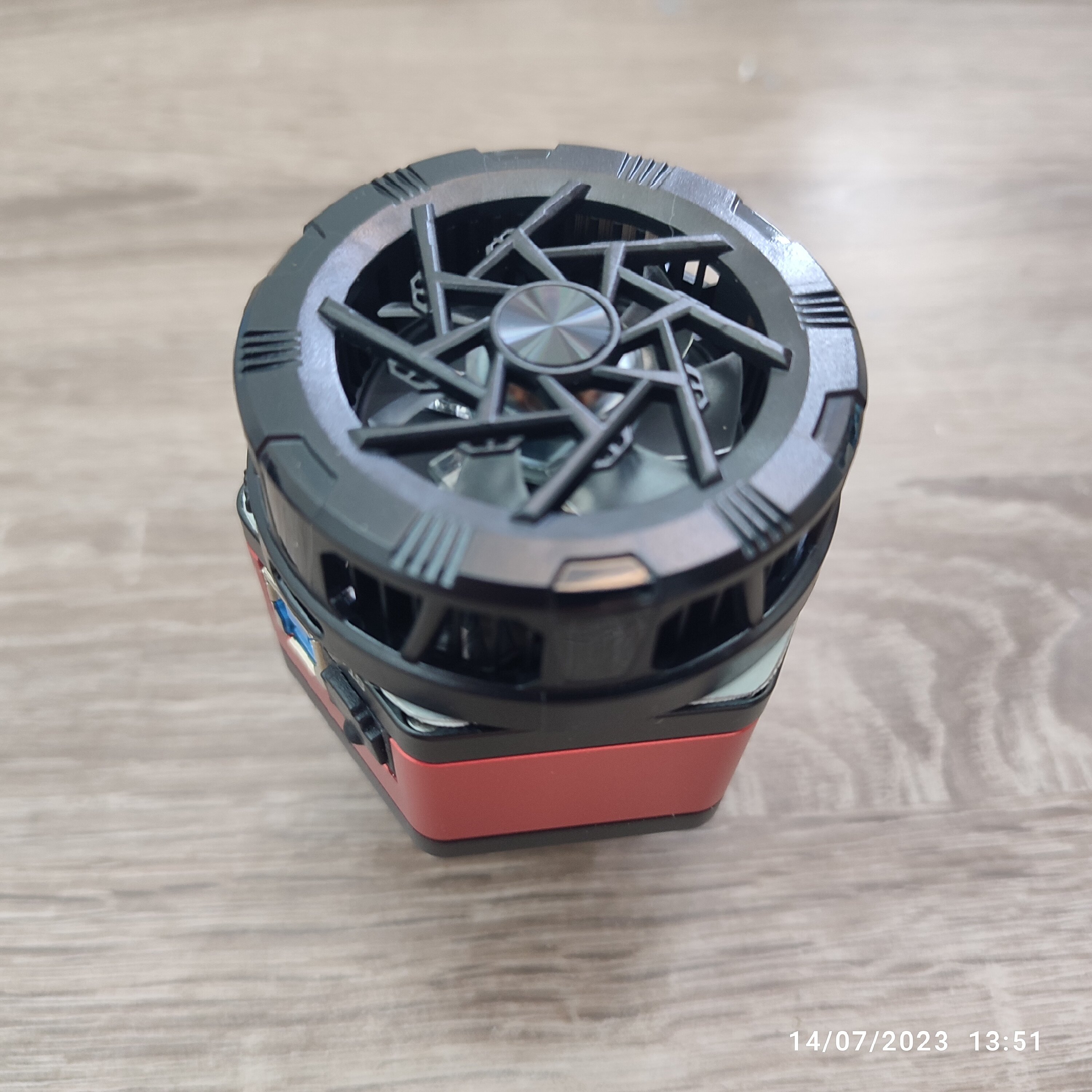

Le module et aimanter et va donc ce coller à la plaque métal et aussi faire ventouse avec le pad thermique.



Aucune vibration constatée. Les LED ne gène pas la nuit.



Le refroidisseur à module peltier:
https://s.click.aliexpress.com/e/_Dms0BuZ



https://s.click.aliexpress.com/e/_DBnYETT



Double face thermique pour coller la plaque métal pour profiter de l'aimantation du module:

https://s.click.aliexpress.com/e/_DFnfQ7L



Pad thermique 21w en 1,5mm
https://s.click.aliexpress.com/e/_DCCd5fB



Plaques supplémentaires. Par exemple pour les caméra zwo:
https://s.click.aliexpress.com/e/_Dn2W06t







La vidéo:





[banjo]

bonjour ,

besoin d'une précision , quand tu dis

Il y a 12 heures, Nature Photo a dit :

le capteur été 3 à 4 degrés sous la température de l'air prise à l'ombre

c'est avec le capteur en action prise de vue ou hors prise ?

pour comparaison au bout de 7h d'acquisition sous 39° à l'ombre  à l'intérieur de l'abri , j'ai 38° caméra avec refroidissement , ~55° sans habituellement

Paul



Modifié 15 juillet 2023 par banjo

[Nature Photo]

Oui c'est en fonctionnement avec à peu près les mêmes temps de pose que j'utilise en solaire (pour les températures donné sur ce message) .



Confirmer en fonctionnement réel après plusieurs heures de prise de vue sous différentes température.



55 degrés 😱. Je n'ai jamais dépassé les 50 degrés sans refroidissement. Bon ok pour le moment je n'est pas eu 38 degrés à l'ombre.



Un refroidissement lui ferai pas de mal. Même avec 10 degrés de moins et un boîtier plus frais l'électronique de dira merci.

[Nature Photo]

Coucou me revoilà.

J'ai trouver un module 20W (sous 12v 2.3A)



Le résultat est vraiment pas mal.

Avec 19 degré dans la pièce. Sans refroidissement le capteur tourne à 38 degré.



le module 10w refroidir le capteur a 15,5 degré.



Le 20W je tombe à 13 degré au minimum de sa puissance et max j'approche des 12 degré.



Voici le lien pour le 20W

https://s.click.aliexpress.com/e/_DnF2Rg5



Pour le 10W ( attention c'est le AL11)

https://s.click.aliexpress.com/e/_DkLhCI5

Modifié 9 février par Nature Photo
