Refroidir une Player-one (fonctionne aussi pur zwo) facilement sans la modifier. Fini les surchauffe en solaire par exemple.

[Nature Photo]

Salut à tous.

Oui j'ai aussi mis le sujet dans la section bricolage. Au cas ou certain ne passe par par la section bricolage 😉. Je pense que cette modif et indispensable en solaire pour éviter la surchauffe de nos caméra.





Lors de mes différent test j'ai remarquer que le capteur été 3 à 4 degrés sous la température de l'air prise à l'ombre. Le corp de la caméra et frais voir froid au touché.

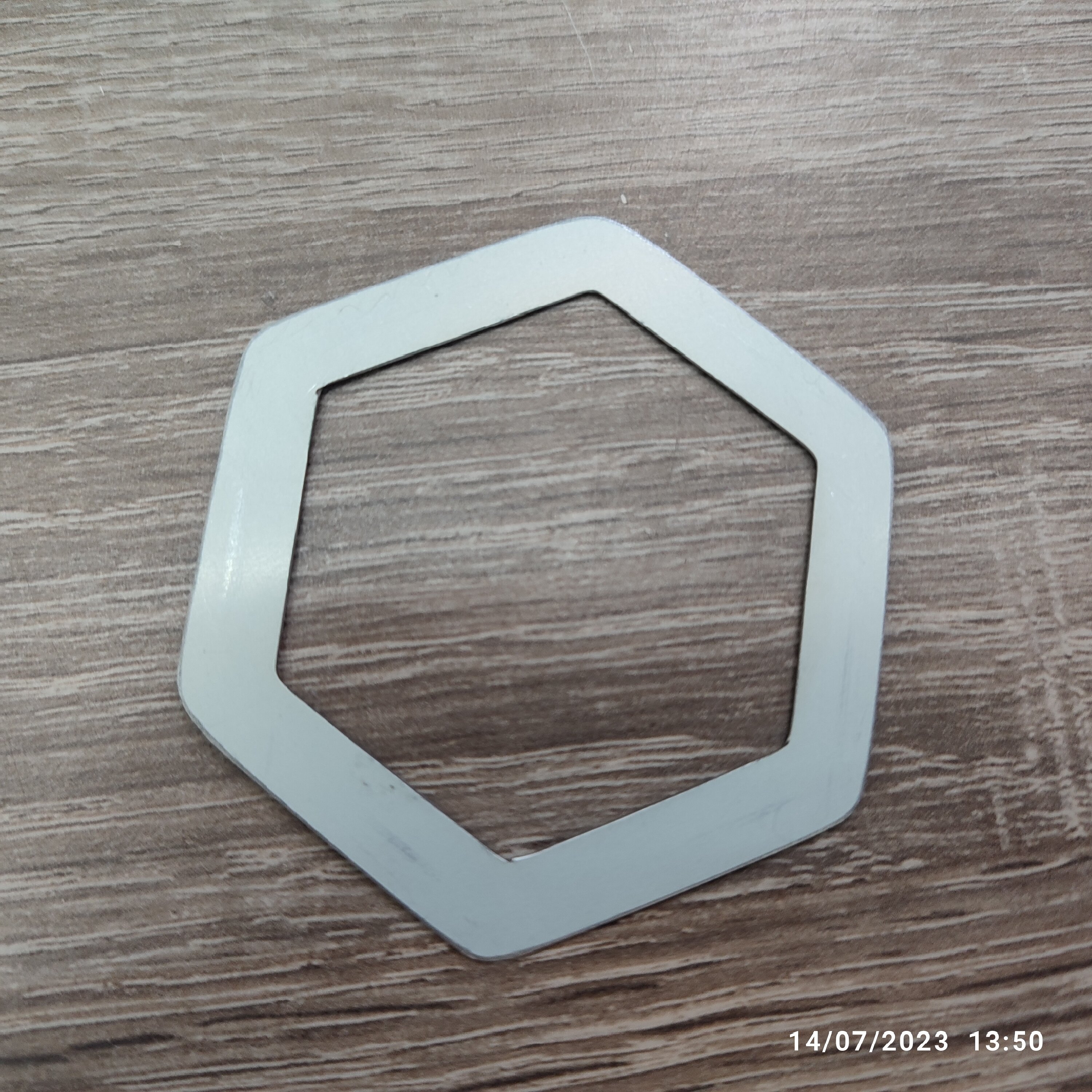

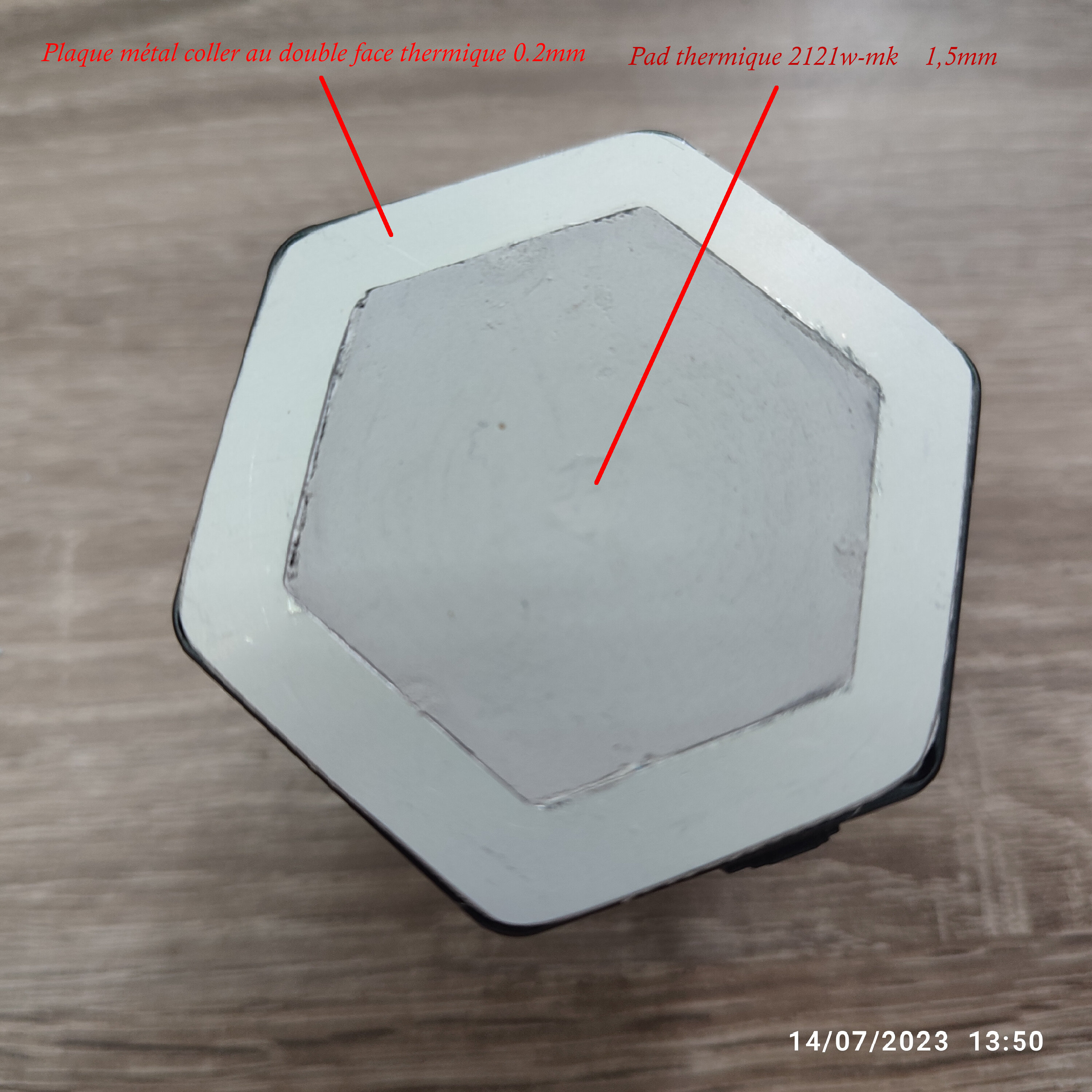

J'ai utilisé une plaque métal de 0.2mm découper à la forme du bord de la caméra et troué au centre. Coller au double face thermique de 0.2mm d'épaisseur.



Au centre un pad thermique de 1,5mm. Attention prendre au moins du 21w/mk.

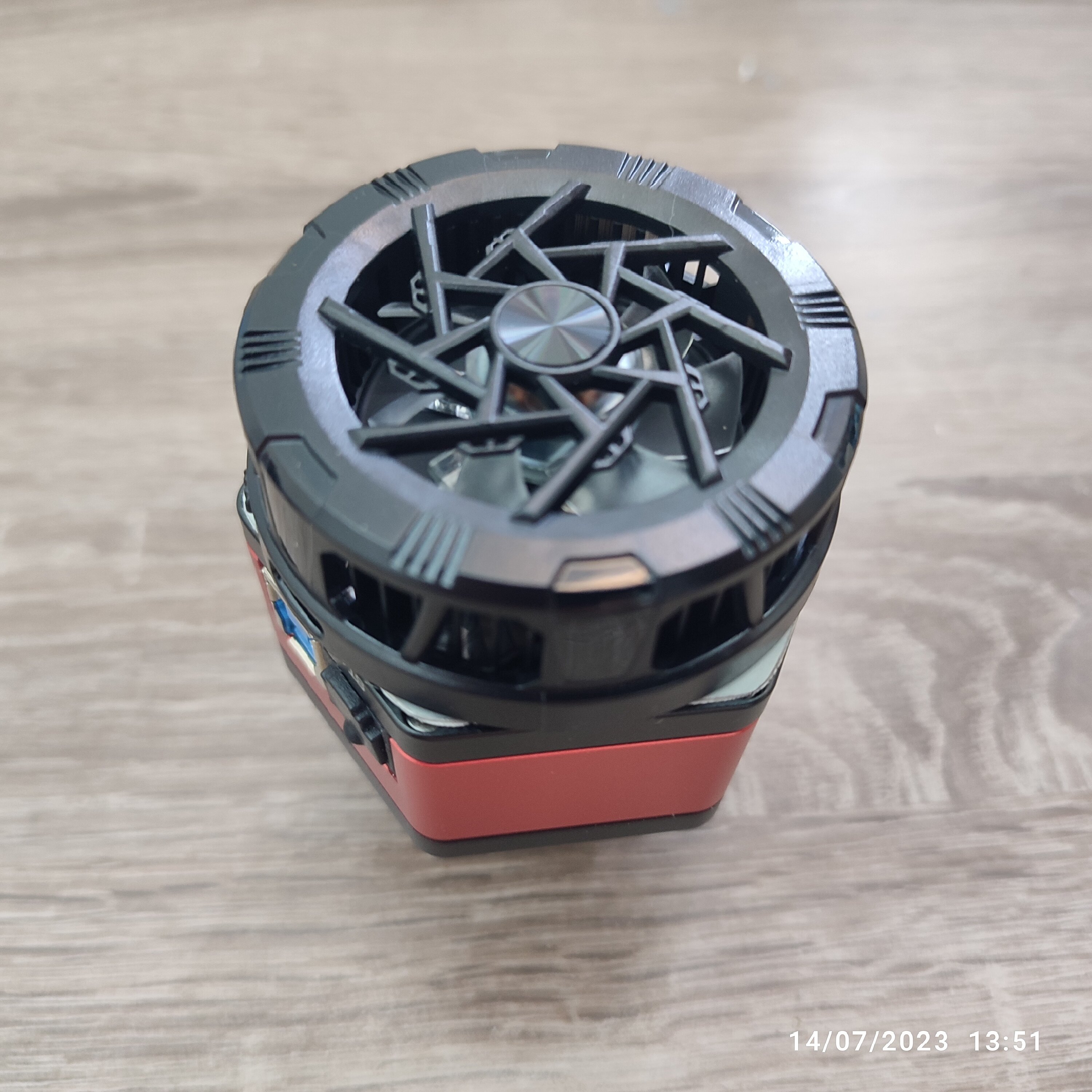

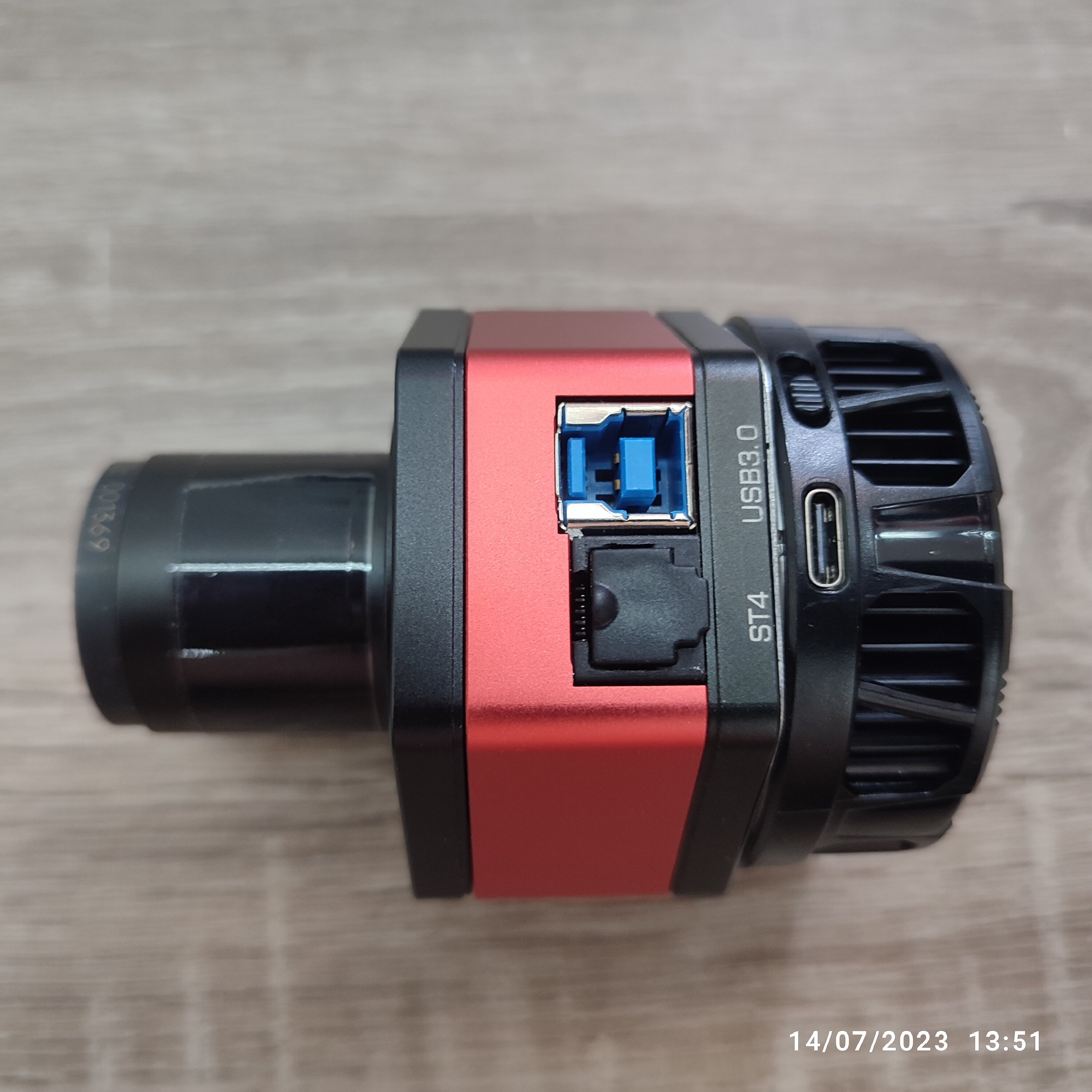

Le module et aimanter et va donc ce coller à la plaque métal et aussi faire ventouse aec le pad thermique.



Aucune vibration constatée. Les LED ne gène pas la nuit.



Les lien d'achat refroidisseur:

https://s.click.aliexpress.com/e/_DlGICrz

Model 27w

https://s.click.aliexpress.com/e/_Dlaz4Q3



Double face thermique:

https://s.click.aliexpress.com/e/_De814kn



Pad thermique. Prendre le 21w

https://s.click.aliexpress.com/e/_DdfVB4b



feuille métal:
https://s.click.aliexpress.com/e/_DComAkf



Des plaques supplémentaire pour ceux qui voudrait basculé un module sur plusieurs caméras

https://s.click.aliexpress.com/e/_DEwYaKF




La vidéo:









Sur 2 zwo.







Modifié 1 octobre 2023 par Nature Photo

[Hans Gruber]

Super, mais tu devrais ouvrir 3 ou 4 fils de plus, pour être sur que personne ne passe à coté de l'astuce.

Sinon tu devrais remplacer le pad thermique par une plaque d'alu ou de cuivre, 1.5mm ça commence a faire beaucoup pour un truc peu conducteur.

[Nature Photo]

J'ai testé avec une plaque cuivre et le résultat était moins bon. Pourquoi 🤔

[Hans Gruber]

Bizarre j'aurai pensé l'inverse, dans ce cas ne change rien

[dob250]

Cela faisait longtemps qu'il n'y avait pas eu de bricolage

Merci pour le partage

Tu as mesurer le gain dans plusieurs conditions ?

[Nature Photo]

Non aucune mesures.

Le but ici et de ne plus avoir un capteur à 45 ou 50 degrés et un boîtier à plus de 40 degrés. Sans non plus le congelé. Simplement avoir des températures de fonctionnement normal avec un montage très simple à la portée de tout le monde.





[sebseacteam]

Sympa l'astuce 👍

[Tiyann]

👍Top l’astuce, le boîtier fait juste la taille de la zwo







[rmor51]

Je ne vois nulle part la présence d'un module Peltier ????

[Nature Photo]

À l'intérieur du bloc.

Il indique chez certains vendeurs puce de réfrigération tec+.



Par exemple ici dans la description

https://s.click.aliexpress.com/e/_EwKrcWL



C'est un module peltier.

Sans module peltier impossible de descendre plus bas que la température de l'air.

[Hans Gruber]

Est-ce que tu aurais mesuré la consommation électrique par hasard ?

Ça s'alimente en 5V ?

[Nature Photo]

Oui en 5v. 1.5 à 1.8A



Prévoir 2A.



Modifié 16 juillet 2023 par Nature Photo

[Hans Gruber]

Ça vaudrait peut être le coup de mettre un habillage isolant sur la camera. Une simple chaussette trouée devrait faire gagner quelques degrés.

[Nature Photo]

Je ne pense pas. L'électronique de la caméra chauffe beaucoup. Si tu l'isole tu risque de la faire chauffer encore plus.

[Hans Gruber]

Si la camera descend en dessous de la température ambiante il y a forcément transfert thermique de l'ambiant vers la camera, et pas l'inverse.

[Nature Photo]

C'est vrai. Faudrait tester.

[rmor51]

Il y a 14 heures, Nature Photo a dit :

À l'intérieur du bloc.

Il indique chez certains vendeurs puce de réfrigération tec+.



Par exemple ici dans la description

https://s.click.aliexpress.com/e/_EwKrcWL



C'est un module peltier.

Sans module peltier impossible de descendre plus bas que la température de l'air.

Le refroidissement magnétique n'est pas un Peltier. C'est un processus physique différent.



Voilà un modèle peltier: https://fr.aliexpress.com/item/1005004872470733.html?spm=a2g0o.productlist.main.113.52e3H8UlH8UlAu&algo_pvid=4465ca7a-02da-420a-8d3d-48729e7adcd4&algo_exp_id=4465ca7a-02da-420a-8d3d-48729e7adcd4-56&pdp_npi=3%40dis!EUR!33.42!17.37!!!36.66!!%402145265416895067369408696d072b!12000030837623059!sea!FR!0&curPageLogUid=NK2KJJINFqlq

Modifié 16 juillet 2023 par rmor51

[Hans Gruber]

Où as tu vu qu'il s'agit d'un refroidissement magnétique ?

TEC signifie themoelectric cooler, un module peltier : https://www.amazon.fr/Thermoelectric-Cooler-Peltier/s?k=Thermoelectric+Cooler+Peltier

Je sait que les prix de aliexpress sont parfois bas, mais un refroidissement magnétique pour 10 balles ce serait tout de même très étonnant



"magnetic" c'est juste pour dire que le truc est aimanté pour coller sur le support.

Modifié 16 juillet 2023 par Hans Gruber

[rmor51]

En veux-tu, en voilà : https://fr.aliexpress.com/w/wholesale-refroidisseur-magnétiques-telephone.html?catId=0&initiative_id=AS_20230716061614&SearchText=refroidisseur+magnétiques+telephone&spm=a2g0o.best.1000002.0

[Hans Gruber]

tu ne vas jamais sur les sites de ventes chinois ? C'est juste une mauvaise traduction...

Il s'agit bien de refroidisseurs à peltier, avec fixation magnétique.

[rmor51]

[Nature Photo]

C'est clair leur traduction porte à confusion. Il mélange tout les chinois 😜

[banjo]

Le 16/07/2023 à 12:40, Hans Gruber a dit :

il y a forcément transfert thermique de l'ambiant vers la camera, et pas l'inverse.

oui/non , si le capteur chauffe vraiment genre asi174 en solaire le capteur peux dépasser les 50° , comme il n'y a pas de liaison entre le capteur et le boitier il y a transfert mais aussi réchauffement par le capteur  de l'air ambiant dans la caméra , c'est la différence avec certaines  Player One et les ASI.

Paul



[Hans Gruber]

Il y a 8 heures, banjo a dit :

oui/non , si le capteur chauffe vraiment genre asi174 en solaire le capteur peux dépasser les 50° , comme il n'y a pas de liaison entre le capteur et le boitier il y a transfert mais aussi réchauffement par le capteur  de l'air ambiant dans la caméra , c'est la différence avec certaines  Player One et les ASI.

Paul



Non, si le boitier de la camera est en dessous de la température ambiante il y a forcément de la chaleur qui va de l'environnement vers le boitier, quel que soit ce qui se passe à l’intérieur.

Dans ce cas en isolant la camera on fait descendre un peu sa température, et comme le capteur se dissipe vers l'air, qui se dissipe vers le boitier (qui est plus froid) il descend aussi en température.

[Nature Photo]

Je testerais voir la différence en isolent le boîtier. Dans moins de 2 semaines c'est les vacances. Je pourrais tester.

[Hans Gruber]

Merci, ce sera intéressant de voir l'influence. Pour tester tu peux te contenter d'enrouler un chiffon autour, par contre ça prendra peut être un peu de temps avant de se stabiliser de nouveau.

[Nature Photo]

J'ai du polystyrène. Un coup de scie cloche et hop.





Oui la stabilisation. C'est pour ça que je ferai pendant le week-end prochain si j'ai le temps. Sinon ce sera la semaine d'après.



Déjà les résultats sont au dessus de ce que j'espérai avec ce module.

[Nature Photo]

Je suis tomber sur un module de 27W pour 62mm de diamètre.

https://s.click.aliexpress.com/e/_okM1rZ1



Là je ne ferai pas le test. Le module 10W me suffit. Mais pour ceux qu'il voudrais tester plus puissant.







Modifié 20 juillet 2023 par Nature Photo

[Tyler]

Le 15/07/2023 à 23:15, Nature Photo a dit :

Sans module peltier impossible de descendre plus bas que la température de l'air.

si, avec un linge mouillé



Le 18/07/2023 à 10:40, banjo a dit :

oui/non , si le capteur chauffe vraiment genre asi174 en solaire le capteur peux dépasser les 50° , comme il n'y a pas de liaison entre le capteur et le boitier il y a transfert mais aussi réchauffement par le capteur  de l'air ambiant dans la caméra , c'est la différence avec certaines  Player One et les ASI.

Et l'entropie dans tout ça? ça se passe comment? 🤔



sinon player one ils ont un module pour refroidir leur cam solaires.

[Nature Photo]

Pourquoi pas le linge mouillé. Sinon je peut tester les glaçons 🤪



J'ai le module de player-one. Résultat 😠. C'est un simple petit radiateur avec un ventillo. Seulement 5 degrés de gain au max. Très chère pour peu de gain.
