Support Flat 25cm avec panneau électroluminescent

[keymlinux]

Bonjour,



Je vous présente ici la réalisation d'un support pour la réalisation de Flats (PLU) avec un panneau electroluminescent.

Donc pas vraiment une boîte à flat avec des leds...



Le but:

- Pouvoir réaliser des flat sur mon C8 (qui vignette beaucoup avec son réducteur) et avec mon newton 10 pouces



Les choix:

- Utiliser un panneau electroluminescent rond de diamètre 25cm (compter 40 euros environ, voir ici https://fr.aliexpress.com/item/32906156429.html)

- une feuiille de plastique blanc souple pour protéger le panneau (et créer un peu de diffusion), différents formats et densités (plus ou moins transparents), exemple ici: https://fr.aliexpress.com/item/1005004847370228.html

- oui je fais le choix de ne pas bricoler une vraie boite à flat avec des led et une alimentation --> l'impression 3D je trouve cela fun, le bricolage électrique et les soudures c'est moins fun (avis perso)



Les fichiers STL sont disponibles ici:

https://www.tinkercad.com/things/3YRGqgK3p8b-support-flat-25cm-v1

et aussi ici sur Webastro:



Le panneau electroluminescent diamètre utile 25cm (avec son transfo 12V)

Il a une apparence "rose", mais une fois allumé il éclaire bien en blanc (blanc "froid" comme nous le ferons plus tard)

Le transformateur dispose d'une entrée 12V DC (prise standard 5.5mm exterieur, 2.1mm intérieur), et d'un interrupteur 3 positions éteint/clignotant/eclairé

Les 4 arcs de cercle blancs sont imprimés 3D en PLA blanc, ils servent de cales et de diffuseurs sur le bord du panneau

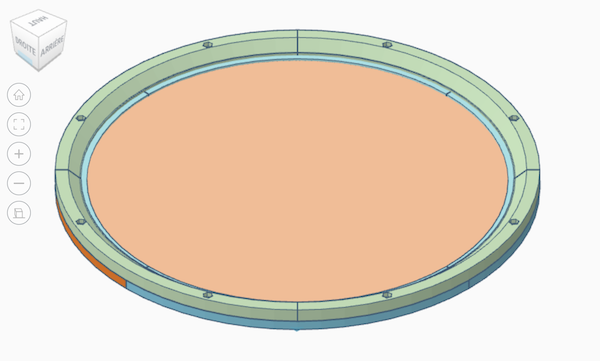

Le modèles 3D, vue complète

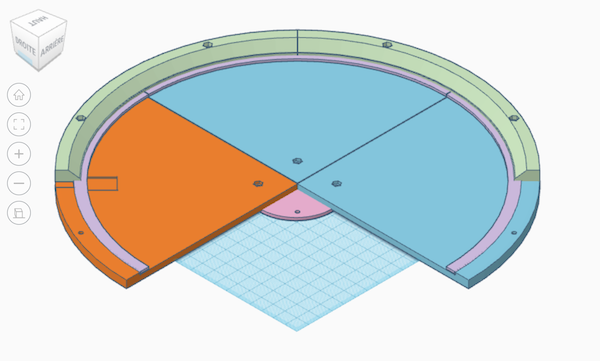

Le modèle 3D, vue éclatée



Les pièces du support imprimées en PETG noir

note: le diamètre total est de 29cm, mon imprimante est limitée à une surface d'impression de 25cmx25cm, donc 5 secteurs à assembler



Important:

toutes les pièces imprimées 3D le sont avec un remplissage 20%, une buse de 0.4mm et une hauteur de couche de 0.2mm



Pour l'assemblage, prévoir:

8 vis M3 longueur 14mm

4 vis M3 longueur 6mm

8 écrous M3



Un petit zoom sur une des 4 parties, dotée d'un creusement pour laisser passer le connecteur du panneau electroluminescent



La version assemblée  (éteinte)



Et allumée



notes:

- pour protéger le panneau et créer un peu de diffusion, j'ai ajouté une feuille de plastique blanc.

- j'ai opté pour une feuille autocollante, et pour ne pas la coller sur le panneau j'en ai coupé 2 feuilles collées l'une sur l'autre.

- lors du collage, des bulles d'air ont été emprisonnées  (à refaire donc), ce qui explique les taches sombre visibles sur la version allumée



Après utilisation pour réaliser quelques FLATs, il apparait que le panneau electroluminescent n'a pas une lumière "blanche" équilibrée, il y a un déficit de rouge et un surplus de bleu/vert (mais je m'en doutais, je ne suis pas vraiment surpris)



J'ai fait des tests avec le panneau electroluminescent seul (sans la feuille plastique blanche), et complet (avec la feuille plastique

A noter que la feuille plastique absorbe plus le pic bleu/vert que le orange rouge, ce qui m'arrange

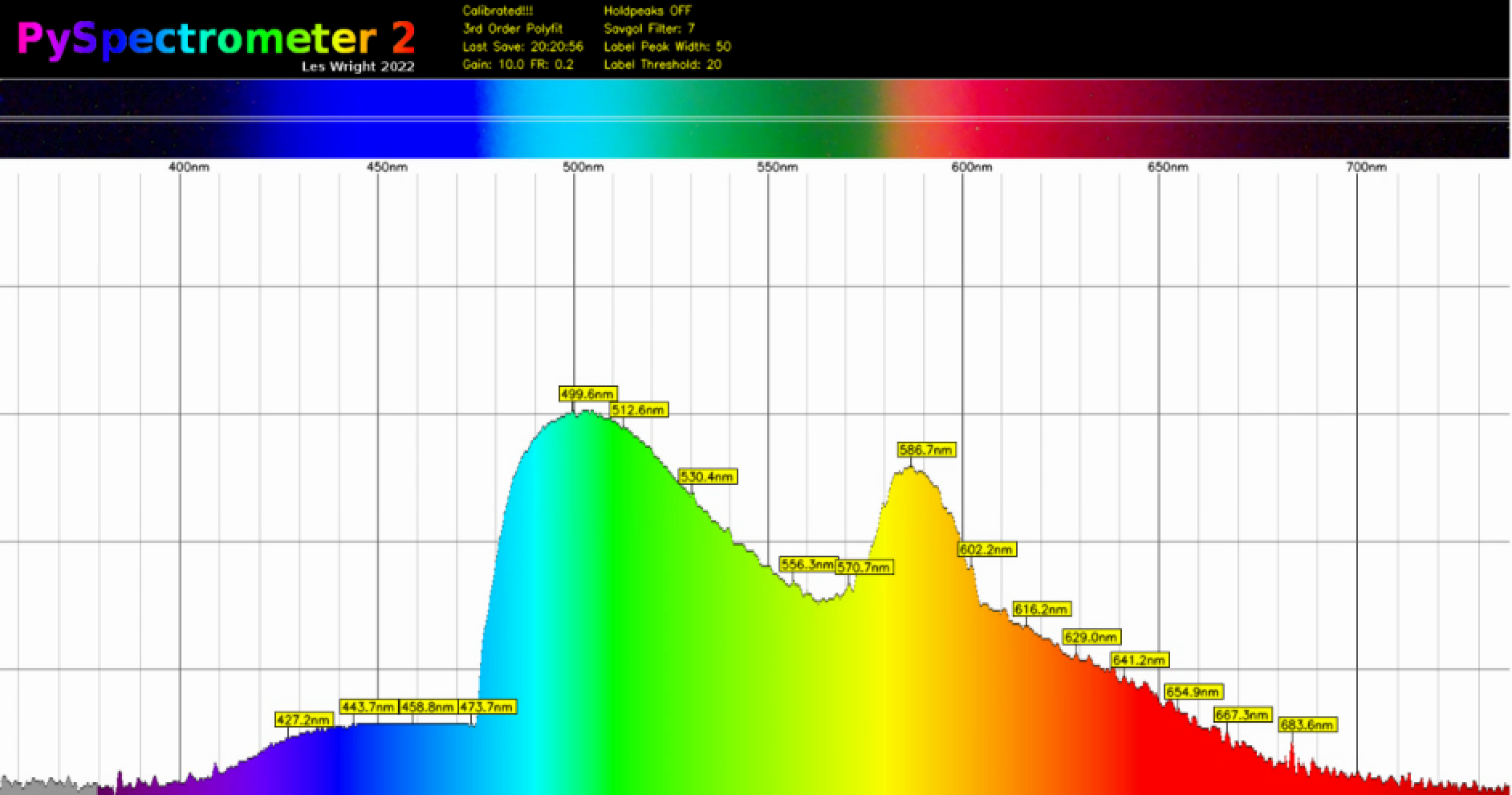

Spectre lumineux du panneau electroluminescent (sans feuille plastique)

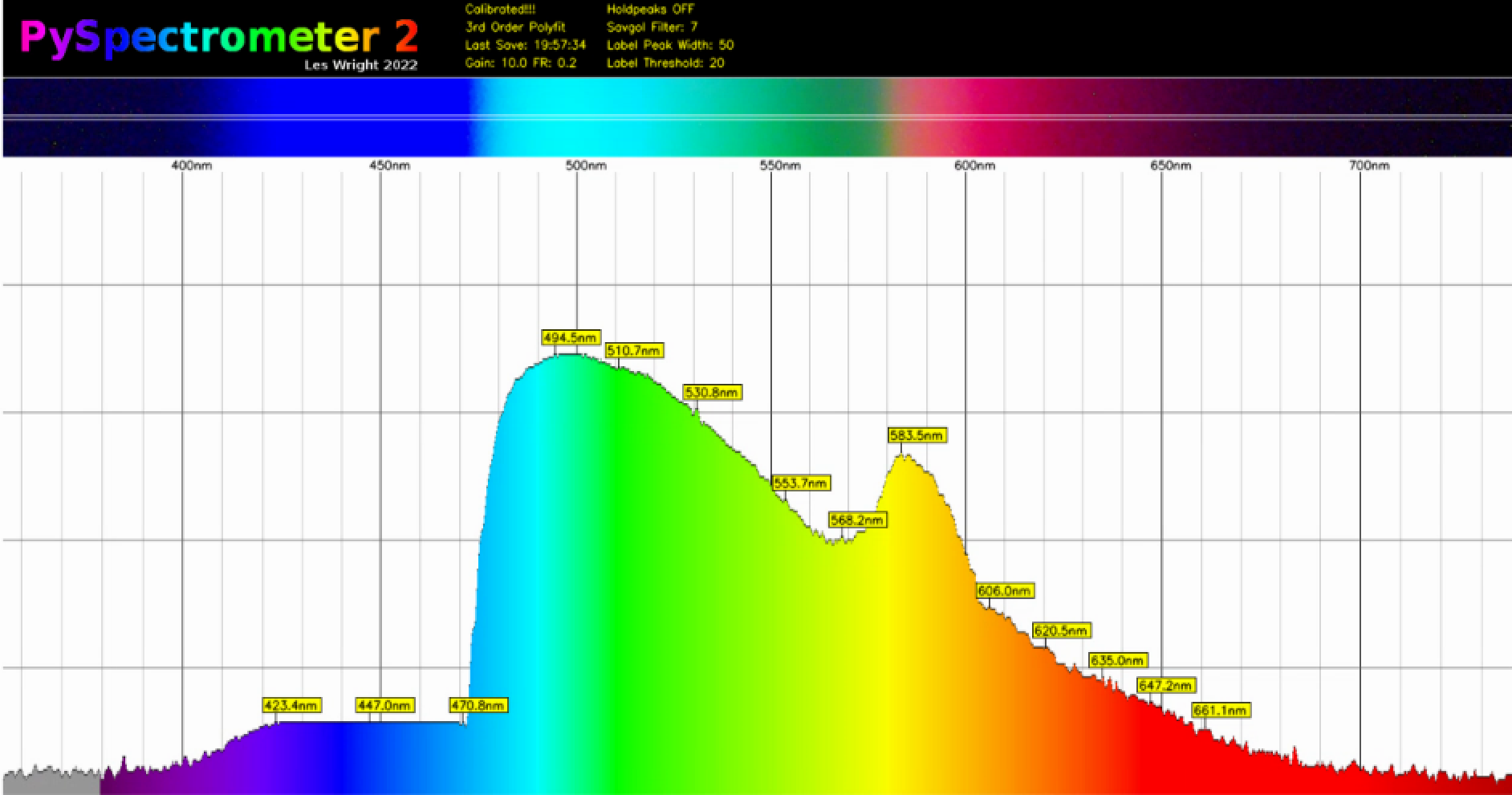

Spectre lumineux du panneau avec feuille plastique



On note que le pic bleu/vert est plus absorbé que le reste (bon après, vu les conditions dans lesquelles j'ai fait les tests, la qualité de la mesure laisse à désirer)

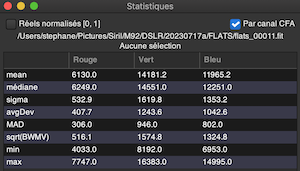

Les statistiques SIRIL d'un FLAT (prise unique sans pré-traitement)

note: mon APN Canon donnes des valeurs sur 14bits (0-16383) (en fait 2047-16383 avec l'offset)

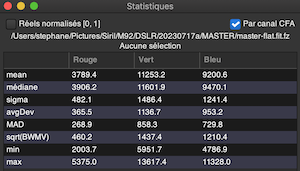

Un master flat (20 flats empilés avec soustraction d'offset)

On note bien le déficit sur le canal rouge, mais à l'usage ce n'est pas vraiment un problème (Siril sait égaliser les canaux)



Bilan:

Pour moins de 50 euros, j'ai une "boite à flat" fonctionnelle pour le C8 et le Newton 10 pouces, alimentée en 12V DC en nomade



Cordialement, Stéphane
