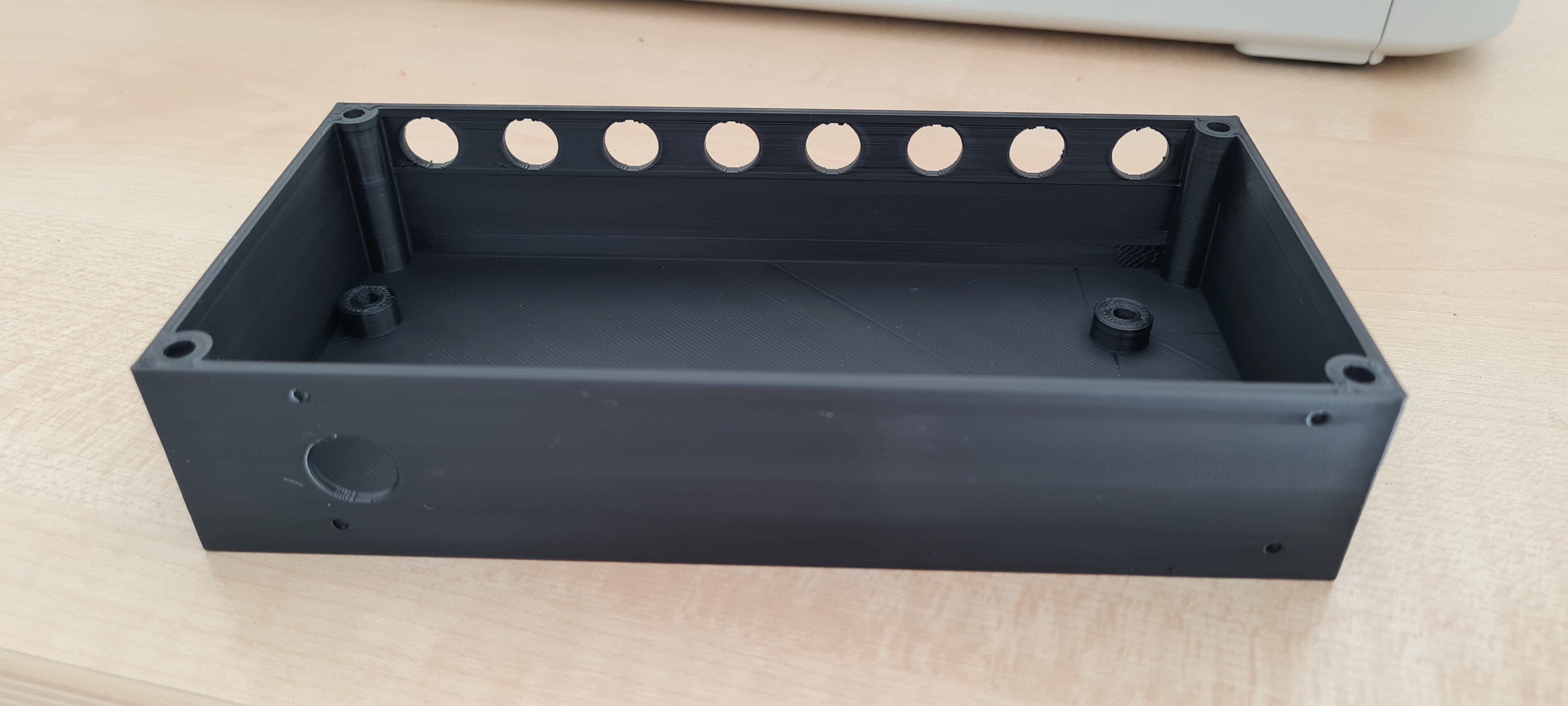

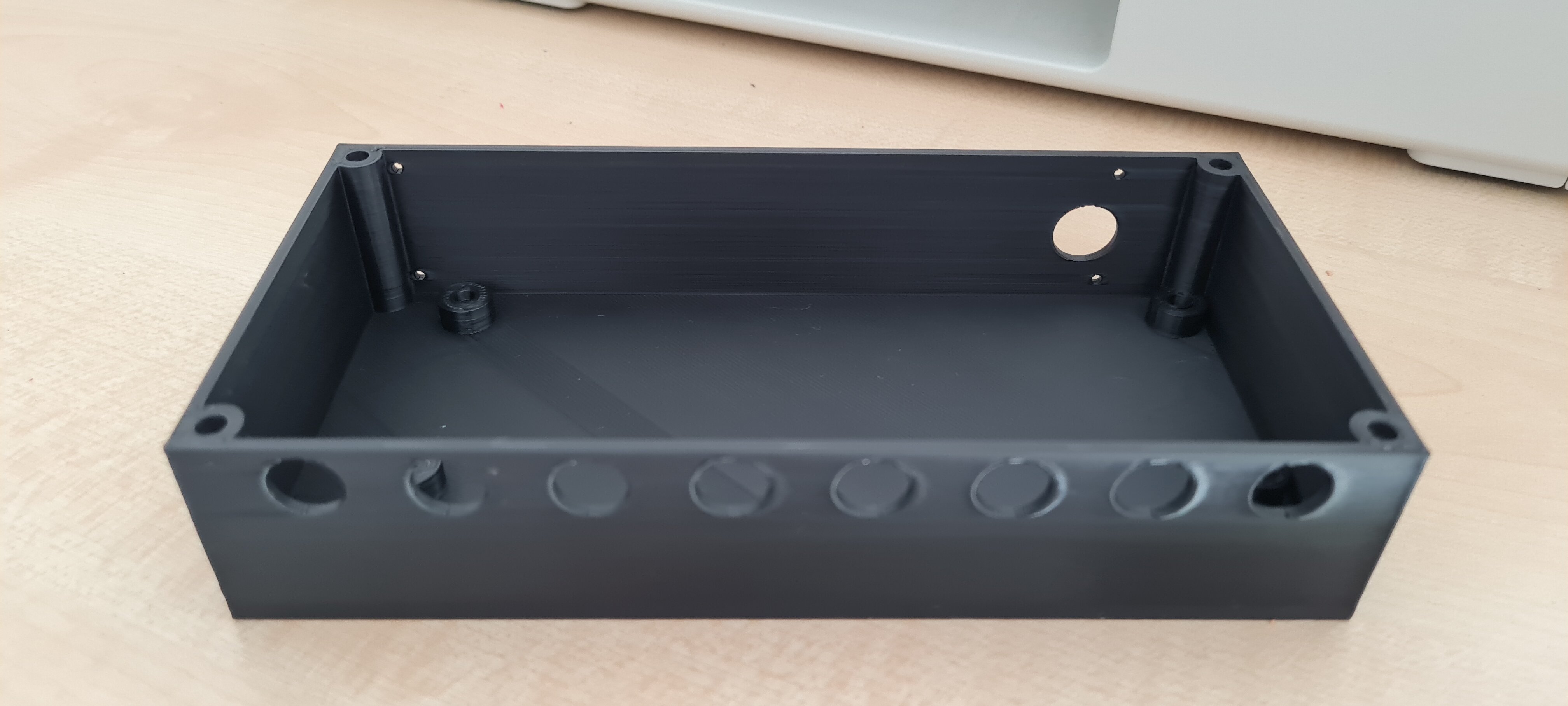

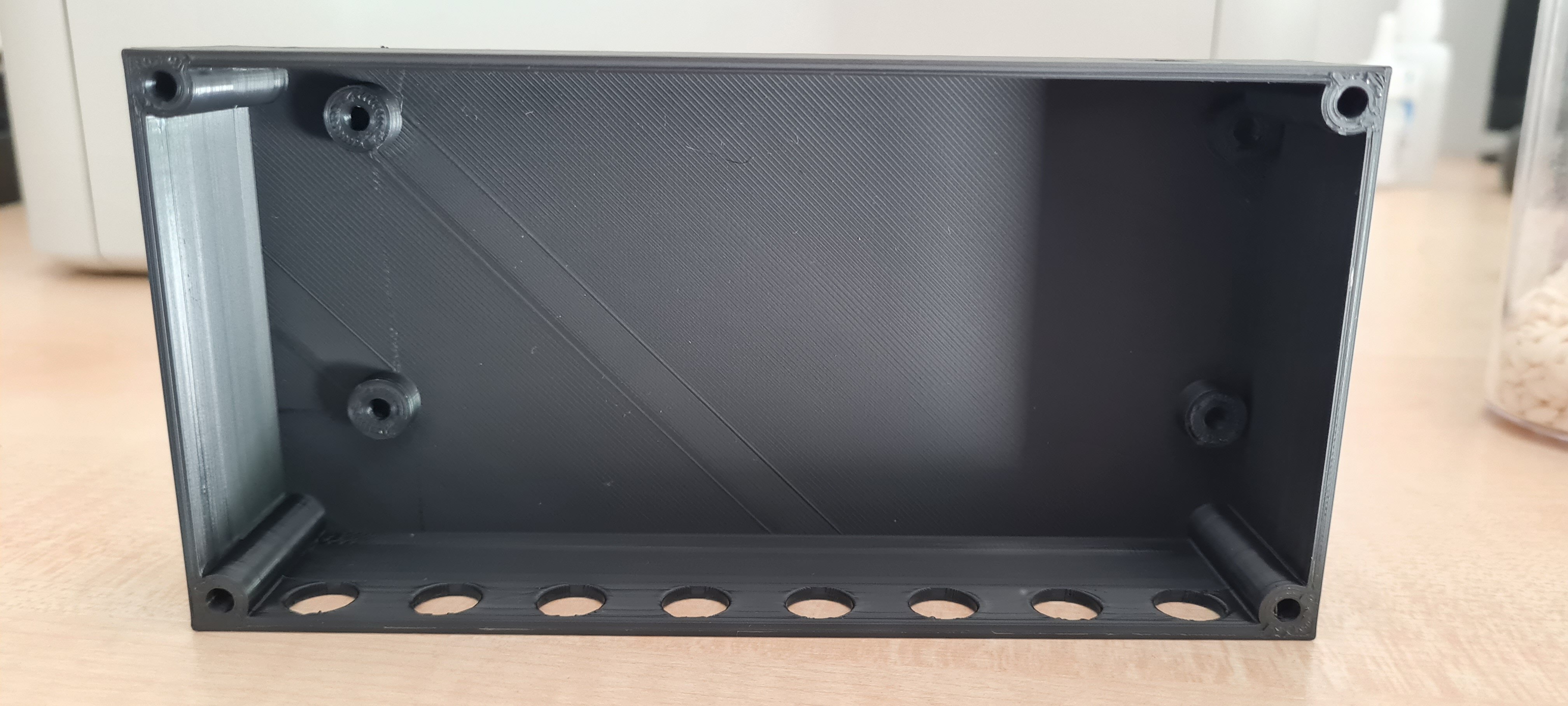

Bonjour, voici ma version d'une power box Astro 8 relais Arduino nano avec switch USB 12V.

Pour les fichiers à imprimer voici le lien printables:

Page Printables

Au niveau du code Arduino utilisé je l'ai trouvé sur la page youtube suivante :

https://www.youtube.com/watch?v=SEDUN2QxzrE

Il est compatible avec ASCOM et pilotable depuis NINA par exemple.

Pour ma réalisation j'ai utilisé :

• Un Arduino NANO V3 (un 168 suffit) : ATMEIncome-Contrôleur de caractéristique compatible avec le chargeur de démarrage Ardu37, Type-C, Micro USB Charactercontrmatérielle pour Ardu37CH340, pilote USB, 16Mhz, 328P, 3.0, 2 pièces - AliExpress
• Une carte 8 relais Arduino : https://fr.aliexpress.com/item/1005002867727977.html?spm=a2g0o.order_list.order_list_main.41.7e665e5bted7nS&gatewayAdapt=glo2fra
• Un switch USB de ce modèle en 8 ports, le switch est fournit avec une aimantation 3A 12V vérifiez si cela suffit pour vos appareils branchés en aval, sinon prenez une alimentation adéquate et faites une dérivation pour brancher le switch : https://www.amazon.fr/dp/B09DC335RX?psc=1&ref=ppx_yo2ov_dt_b_product_details
• Des broches de connexions mâles et femelles : https://fr.aliexpress.com/item/33046531832.html?spm=a2g0o.order_list.order_list_main.29.7e665e5bted7nS&gatewayAdapt=glo2fra
• Des câbles dupont FF
• Des insert M3 : https://fr.aliexpress.com/item/1005005043279413.html?spm=a2g0o.order_list.order_list_main.17.7e665e5bted7nS&gatewayAdapt=glo2fra
• Des vis M3 : 440 Pièces M3 Vis à Tête Hexagonale Socket, Tête Câble Boulons Vis avec écrous Assortiment en Acier Inoxydable, avec Rondelles et 2 Clé : Amazon.fr: Bricolage
• Vis autotarodeuse à plastique en M2 de 12mm

Au niveau de l'assemblage il suffit de retirer les petits capuchons sous le switch USB, dévisser les 4 vis et retirer le couvercle.

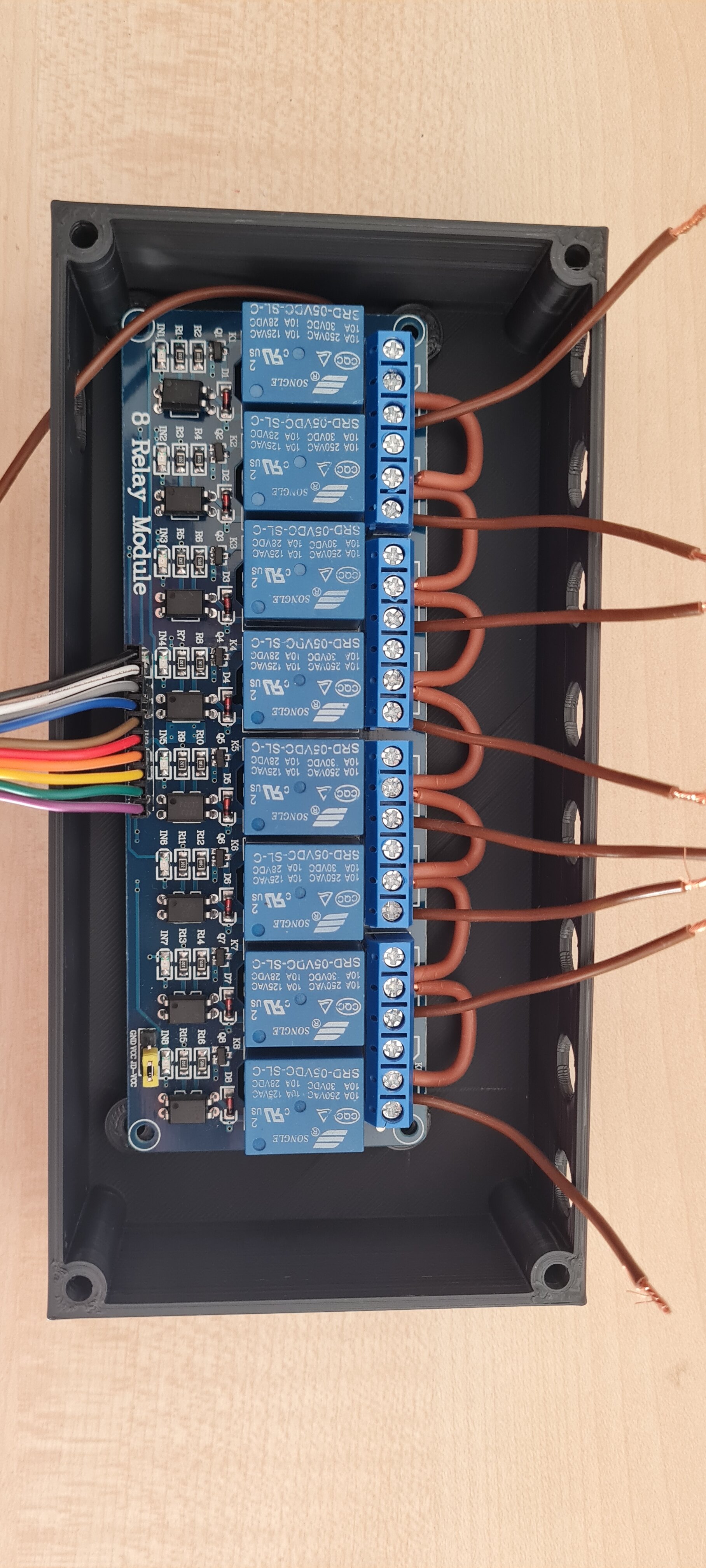

Ensuite il faut faire un pont entre tous les relais pour relier les communs entre eux et souder un fil sur la borne +12V à l'entrée de l'alimentation du switch USB.

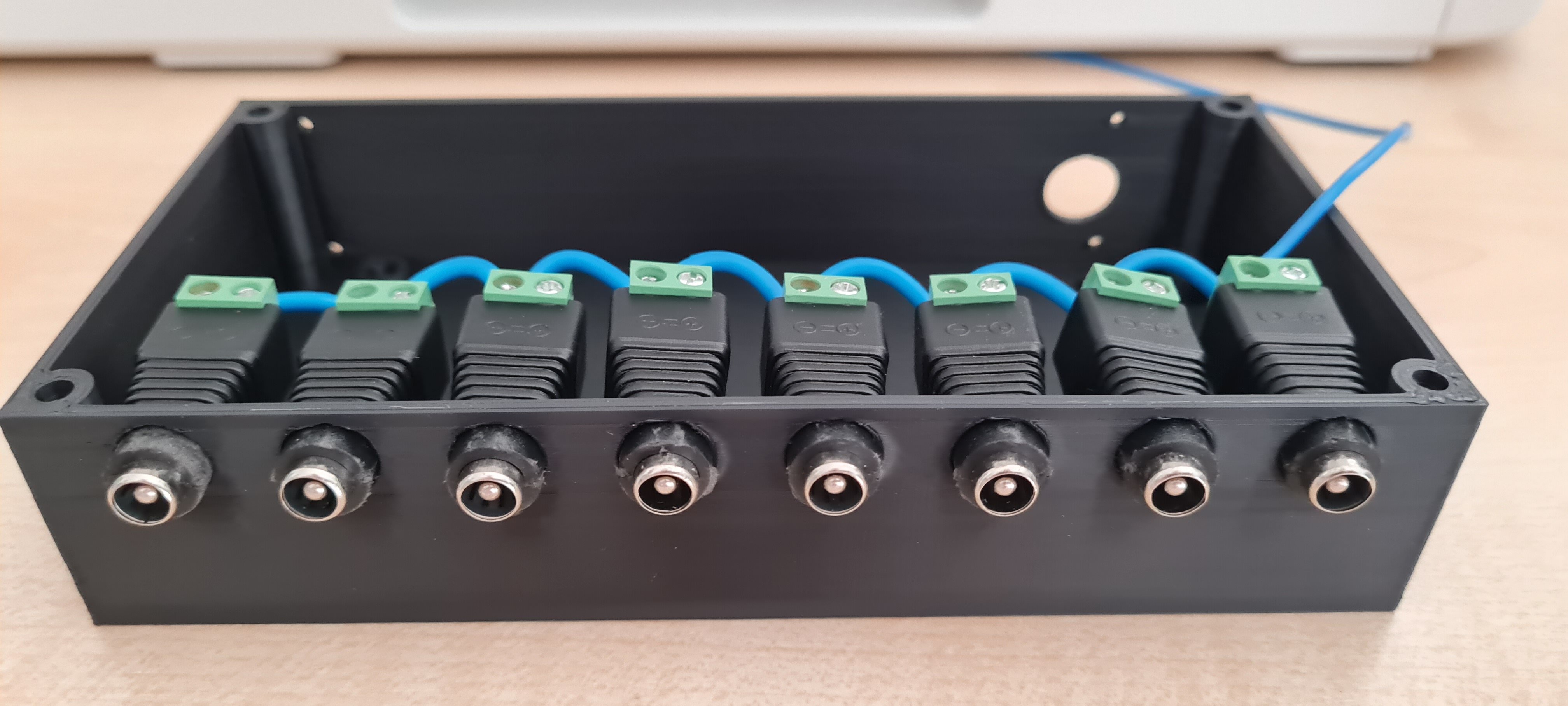

Il faut faire la même chose sur les prises femelle avec le - et souder un câble sur le - de l'alimentation du switch.

Vous pouvez également souder un câble USB sur l'arrière des bornes usb du switch pour éviter de faire sortir un câble à l'extérieur du boitier, mes talent de soudure ne sont pas très bon du coup j'ai fais un petit trou dans le capot pour faire sorti le câble USB de l'arduino sur une prise à l'extérieur du boitier.

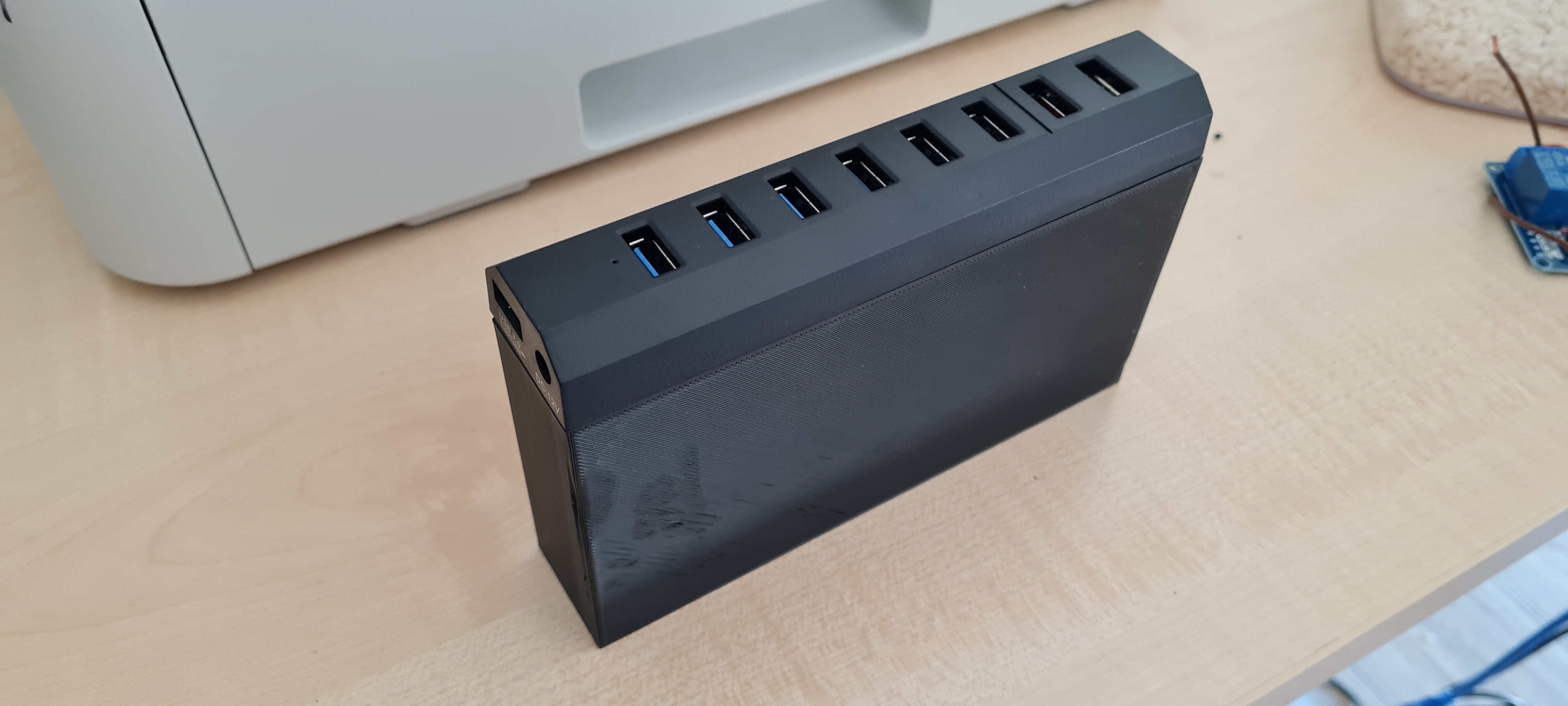

Une fois cela fait il ne vous reste plus qu'à visser le switch USB sur le boitier en alignant les 4 trous et refermer le couvercle.



Je précise que les liens donnés ne sont pas affilier je donne juste ce que j'ai acheter pour que cela correspondent au mieux aux côtes du boitier !

[rio81300]

Bonjour avez vous avancez dans l installation logicielle?

Merci

Le 21/08/2023 à 15:04, freeman32 a dit :

Bonjour, voici ma version d'une power box Astro 8 relais Arduino nano avec switch USB 12V.

Pour les fichiers à imprimer voici le lien printables:

Page Printables

Au niveau du code Arduino utilisé je l'ai trouvé sur la page youtube suivante :

https://www.youtube.com/watch?v=SEDUN2QxzrE

Il est compatible avec ASCOM et pilotable depuis NINA par exemple.

Pour ma réalisation j'ai utilisé :

• Un Arduino NANO V3 (un 168 suffit) : ATMEIncome-Contrôleur de caractéristique compatible avec le chargeur de démarrage Ardu37, Type-C, Micro USB Charactercontrmatérielle pour Ardu37CH340, pilote USB, 16Mhz, 328P, 3.0, 2 pièces - AliExpress
• Une carte 8 relais Arduino : https://fr.aliexpress.com/item/1005002867727977.html?spm=a2g0o.order_list.order_list_main.41.7e665e5bted7nS&gatewayAdapt=glo2fra
• Un switch USB de ce modèle en 8 ports, le switch est fournit avec une aimantation 3A 12V vérifiez si cela suffit pour vos appareils branchés en aval, sinon prenez une alimentation adéquate et faites une dérivation pour brancher le switch : https://www.amazon.fr/dp/B09DC335RX?psc=1&ref=ppx_yo2ov_dt_b_product_details
• Des broches de connexions mâles et femelles : https://fr.aliexpress.com/item/33046531832.html?spm=a2g0o.order_list.order_list_main.29.7e665e5bted7nS&gatewayAdapt=glo2fra
• Des câbles dupont FF
• Des insert M3 : https://fr.aliexpress.com/item/1005005043279413.html?spm=a2g0o.order_list.order_list_main.17.7e665e5bted7nS&gatewayAdapt=glo2fra
• Des vis M3 : 440 Pièces M3 Vis à Tête Hexagonale Socket, Tête Câble Boulons Vis avec écrous Assortiment en Acier Inoxydable, avec Rondelles et 2 Clé : Amazon.fr: Bricolage
• Vis autotarodeuse à plastique en M2 de 12mm

Au niveau de l'assemblage il suffit de retirer les petits capuchons sous le switch USB, dévisser les 4 vis et retirer le couvercle.

Ensuite il faut faire un pont entre tous les relais pour relier les communs entre eux et souder un fil sur la borne +12V à l'entrée de l'alimentation du switch USB.

Il faut faire la même chose sur les prises femelle avec le - et souder un câble sur le - de l'alimentation du switch.

Vous pouvez également souder un câble USB sur l'arrière des bornes usb du switch pour éviter de faire sortir un câble à l'extérieur du boitier, mes talent de soudure ne sont pas très bon du coup j'ai fais un petit trou dans le capot pour faire sorti le câble USB de l'arduino sur une prise à l'extérieur du boitier.

Une fois cela fait il ne vous reste plus qu'à visser le switch USB sur le boitier en alignant les 4 trous et refermer le couvercle.



Je précise que les liens donnés ne sont pas affilier je donne juste ce que j'ai acheter pour que cela correspondent au mieux aux côtes du boitier !



[Raphael_OD]

Belle intégration...tu peux encore améliorer avec un ESP32 au lieu du Nano ce qui te donne un accès wifi autonome à ta powerbox en plus des fonctionnalité de base de ton Nano.

A+

Merci pour le partage des fichiers et de ton travail.

[freeman32]

Le 17/09/2023 à 12:04, Raphael_OD a dit :

Belle intégration...tu peux encore améliorer avec un ESP32 au lieu du Nano ce qui te donne un accès wifi autonome à ta powerbox en plus des fonctionnalité de base de ton Nano.

A+

Merci pour le partage des fichiers et de ton travail.

Oui pour l'esp32 il y a un autre projet effectivement qu'il l'a fait mais moi j'ai un câble USB sous terrain donc du coup j'ai fait ca !
