lunette 80ED interet de reducteur-correcteur x0,85

[berenthor]

Bonjour tout le monde,



je viens d'acquérir une lunette SW80ED (600mm de focale), pour l'imagerie j'utilise un CANON EOS 1000D, avec un correcteur-reducteur x0,85.



De mes diverses lecture, la réduction réduit la focale passant ainsi de 600mm à 520mm. Le correcteur, me semblait-il permettait d'aplanir l'image pour obtenir des étoiles bien nettes dans les angles. J'ai fais ma première acquisition cette semaine, et je constate une forte non-sphéricité (je ne connais pas le mot exact) dans les angles. Un avis ?





[sebseacteam]

Salut

Ton correcteur n'est pas à la bonne distance du capteur.

Il n'est pas assez éloigné.

On appelle ça le backfocus.

Pour ton correcteur, il doit être de 55mm je pense.

Tu aurais une photo de ton montage ?

[berenthor]

Bonsoir,



J'avais vu apparaître plusieurs fois, cette notion de backfocus. Mais je l'ai laissé de côté en me disant que c'était pr des utilisateurs plus expérimentés... Quelle erreur 🤕

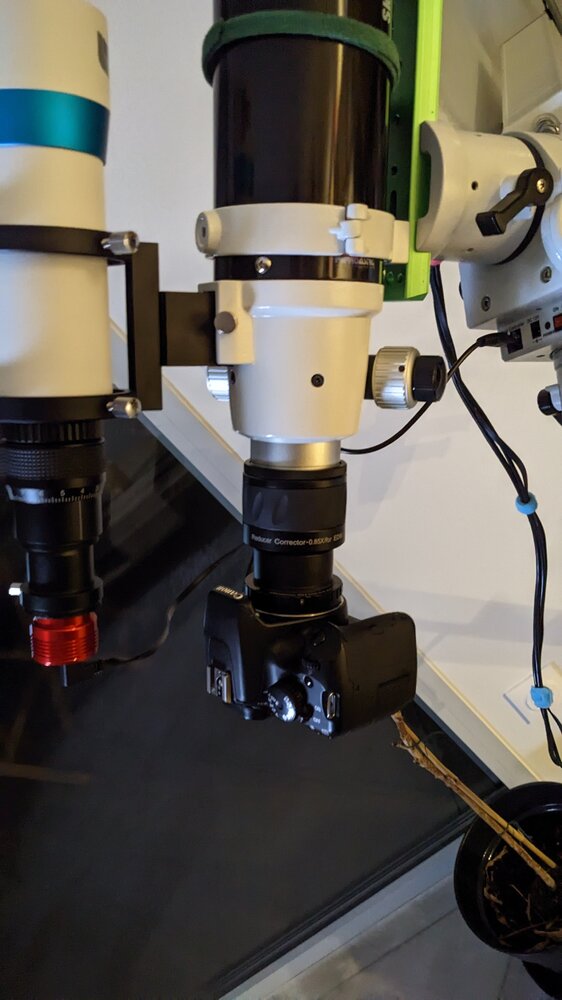

Pour mon montage, j'ai un apn canon EOS 1000d avec une bague, puis le correcteur.



La mesure du backfocus, semble être très précise, au mm. Cela me semble pas simple compte tenu que la lentille du correcteur et le capteur sont ''dans'' la ligne optique et donc pas mesurable directement.



Je vais essayer de me renseigner.

Merci en tout cas pour l'aide.

[sebseacteam]

Tu as un symbole sur ton apn, gravé sur le plastique du boîtier.

Il indique le position du capteur.

De là sans démonter tu peux déjà mesurer où tu en es niveau distance.

J'essaie de trouver une photo.

Voilà





Soit peint en blanc soit gravé.

[berenthor]

A oui en effet, j'ai nettement plus de 55mm avec mon montage. Je crois comprendre qu'il existe des bagues avec un tirage de 12mm, directement compatible avec les canon dont la position du capteur est à 44mm.

[Flogus]

Il y a 1 heure, berenthor a dit :

A oui en effet, j'ai nettement plus de 55mm avec mon montage. Je crois comprendre qu'il existe des bagues avec un tirage de 12mm, directement compatible avec les canon dont la position du capteur est à 44mm.

Il te faut justement une bague M48(femelle)-monture EOS(mâle) de 55-44=11mm (et pas 12).

[keymlinux]

Bonjour,



Ton réducteur correcteur x0.85 skywatcher est visiblement le modèle SW0182, il dispose d'un filetage M56 femelle pour se fixer sur la lunette et d'un filetage M48 male coté imageur

Tu aura donc besoin de la bague d'adaptation pour APN Canon vers M48 femelle, référence SW0189, qui fait justement 11mm d'épaisseur. Une trentaine d'euros en boutique astro.

exemple ici: https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/accessoires-apn/bagues-canon-eos/bague-t-m48-pour-canon-eos_detail



EDIT:

sur la photo que tu fournis on distingue un tube d'environ 20mm de long entre l'adaptateur EOS (qui lui semble bien faire 11mm) et le réducteur.

Si ce tube se dévisse, et si c'est un bête tube allonge M48 male vers M48 femelle alors il suffit de l'enlever pour avoir le bon backfocus

Si par contre il est solidaire et non démontable de l'adaptateur EOS, alors il faudra utiliser un autre adaptateur EOS (voir lien ci dessus)



Cordialement







Modifié 5 septembre 2023 par keymlinux

[berenthor]



Merci pour ton complément @keymlinux.

Mon ''equipements'' de transition entre apn et correcteur est très exactement cela :

https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/accessoires-apn/bagues-canon-eos/bague-t2-m48-pour-canon-eos-tolerance-zero_detail



Je vais voir si l'on peut trouver tubes court pr remplacer le long.

[berenthor]

EDIT : il semble bien avoir un adaptateur. Il ne reste plus qu'à tester

[Altheryon]

Salut @berenthor

Comme te l'ont dis les autres tu as une bague de trop qui altère ton backfocus.

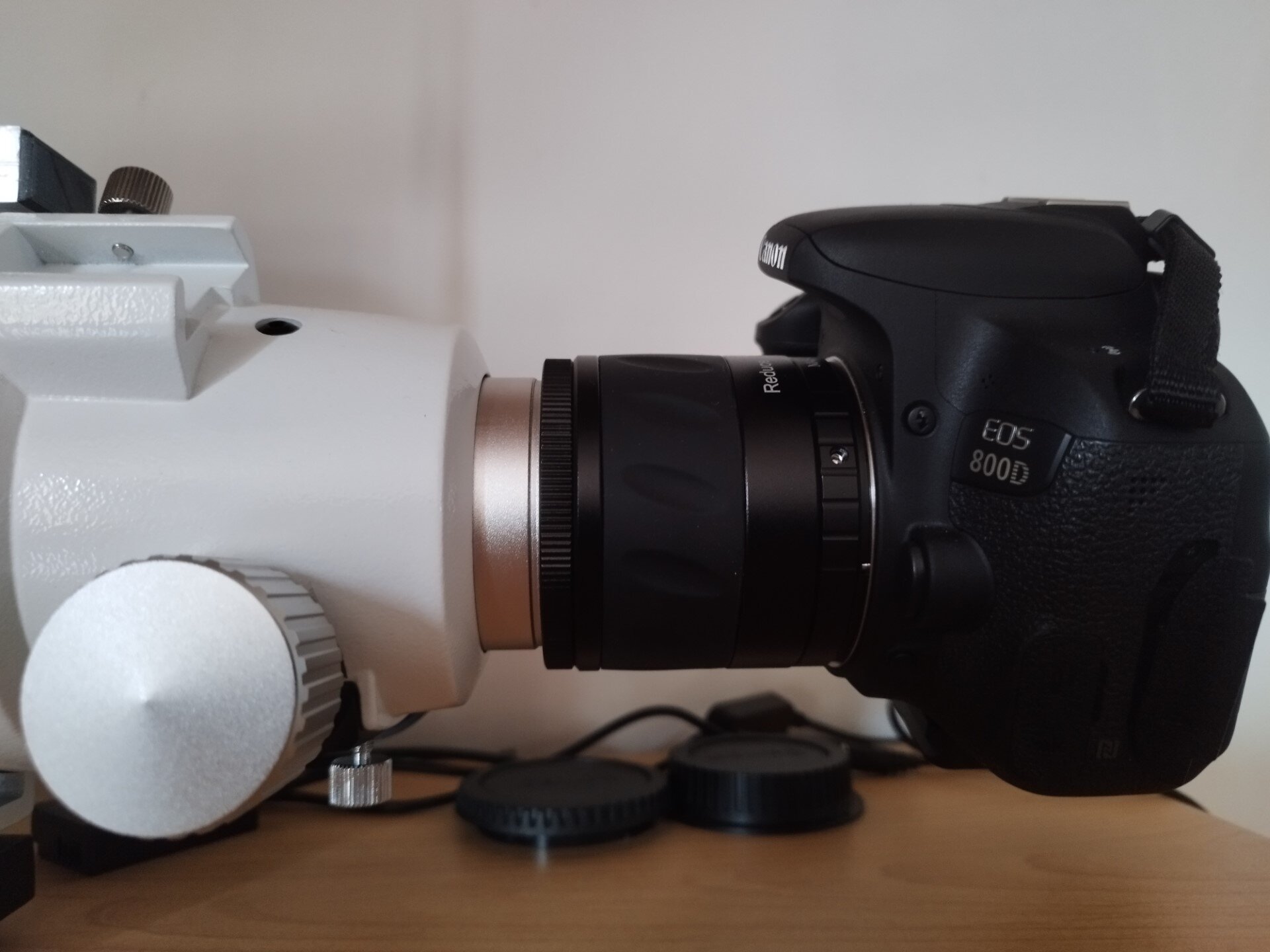

J'ai un équipement similaire et voici mon montage :



[berenthor]

En effet @Altheryon il me semble reconnaitre ce montage 🤣



En tout cas cela me semble nettement mieux.



Merci à tous !

[sebseacteam]

Ha oui rien à voir 👍

Un peu de tilt en bas à gauche on dirait.
