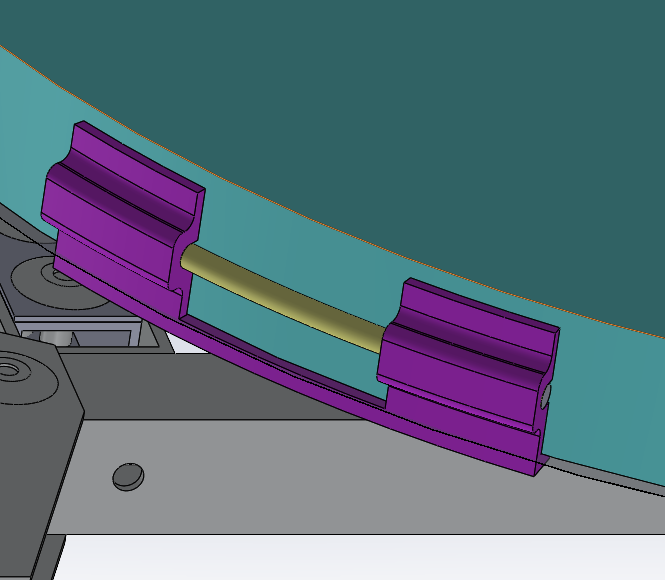

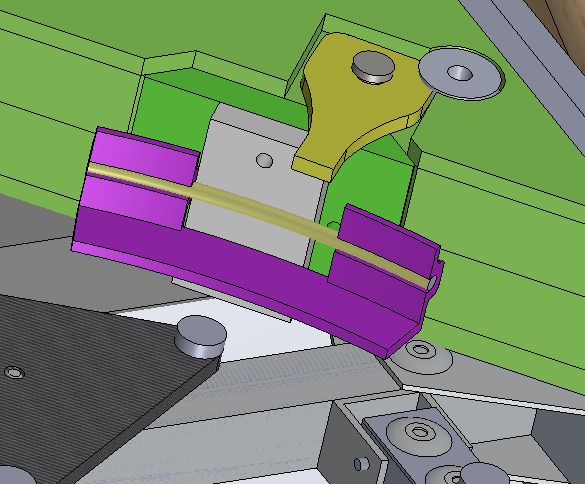

Partager la construction d'un Dobson 400mm

[Aldo88]

Il y a 7 heures, stardreamer a dit :

Pbm, n'ayant qu'un laser adapté à un porte occulaire pour occulaire 31,75 mm, il m'a fallu fabriquer une pseudo bague pour l'adapter au PO 50mm

Vous n'avez que des oculaires en 2" ?  Aucune bague de raccord 50,8/31,75 qui traine sur une barlow, un ancien PO ou un correcteur de coma ?

Je demande ça parce que j'ai des gros doutes sur l'alignement du laser avec l'axe du PO avec une telle bague.



Il y a 7 heures, stardreamer a dit :

j'ai mis le laser dans le PO pour vérifier si il tombait dessus. Et miracle à 1 ou 2mm près c'est bon.

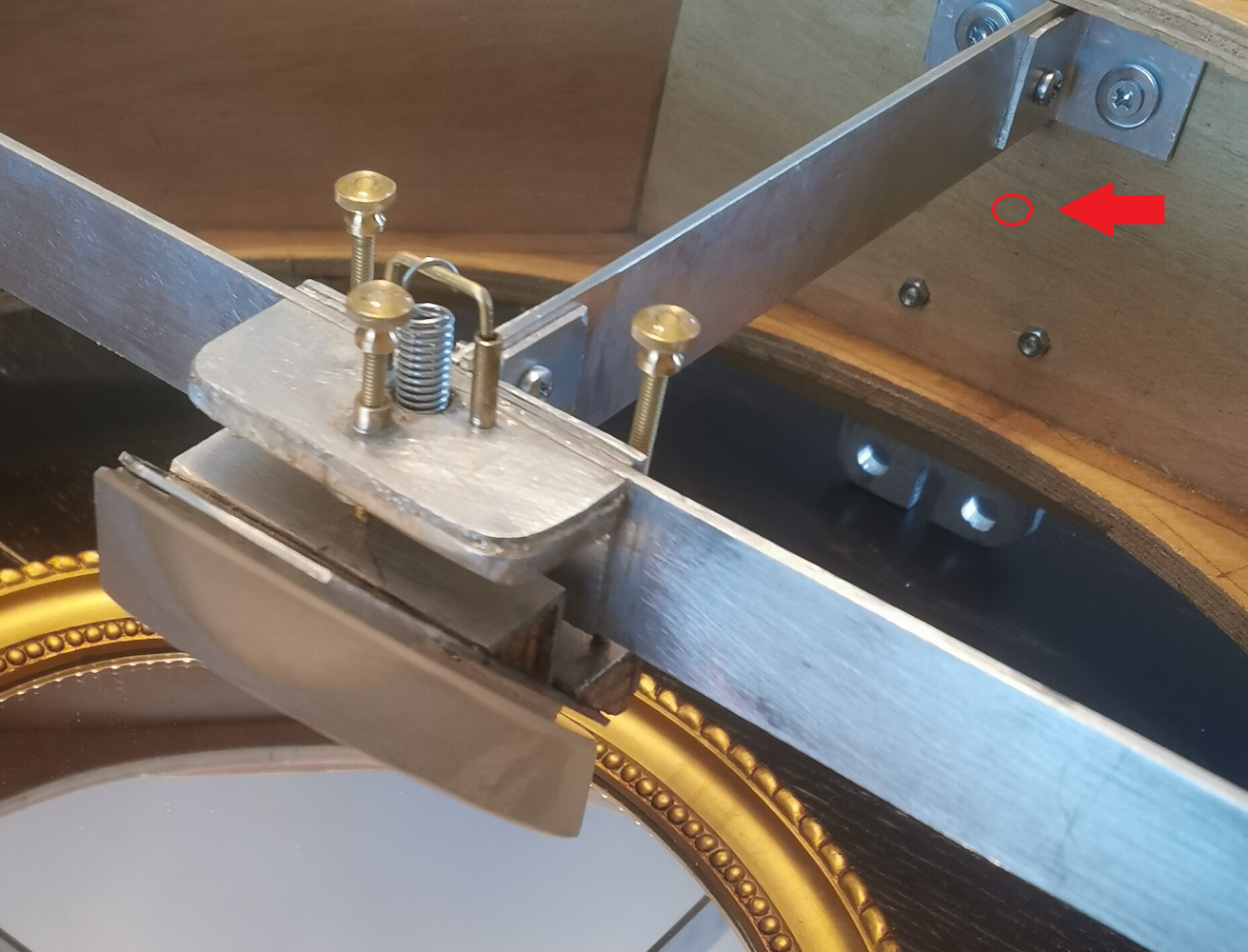

Avant cette étape il faudrait d'abord vérifier l'orthogonalité du PO par rapport à la cage secondaire. Pour ça il suffit de retirer le miroir secondaire et de placer une cible (un point au feutre suffit) de l'autre côté de la cage du secondaire (voir photo ci-dessous). Cette cible doit être être à la même hauteur que le centre du tube du PO. Si le laser ne tape pas dans la cible alors on joue sur les vis de réglage du "tilt" du PO.

Une fois l'orthogonalité vérifiée on remet le le secondaire en place et on vérifie cette fois que le laser tape bien le point noir sur le cellophane.



Il y a 7 heures, stardreamer a dit :

Après j'ai glissé un miroir "vintage sous la cage sous le secondaire pour voir si ce rayon laser revenait vers le PO , cela signifiant que l'alignement optique est bon et que la hauteur du secondaire par rapport à l'axe du PO est bon.

Non, ça ne démontre rien du tout à part que le "miroir vintage" est à peu près collimaté avec le secondaire dans ce montage précis. Ce qui n'aura absolument plus aucune utilité une fois le tube serrurier assemblé avec le miroir primaire.

[stardreamer]





Bonsoir Monsieur,



Ce que vous dites sur la vérification de l'orthogonalité du PO par rapport à la cage secondaire a été vérifié il y a plusieurs mois.J'avais assemblé la cage secondaire sur les tubes serruriers et le collimateur laser dans le PO. Et le point rouge atteignait bien l'autre côté de la cage à la même hauteur que le centre du PO. C'est pourquoi je n'ai pas jugé utile de refaire cette manip.



Bonne soirée.



[stardreamer]

Bonjour Aldo,



Suite à votre commentaire, je me suis décidé à commander une bague d'adaptation 1,25 vers 2 pouces(mon PO sur mon 250 est en 1,25 pouces et tous mes occulaires aussi) pour pouvoir mettre mon collimateur et refaire ce test de centrage du PO de façon précise et sûre.

Car je reconnais que ma bague de raccordement bricolé maison n'est peut être pas fiable à 100%.

Merci pour votre remarque, car on ne peut pas jouer sur de l'à peu près sur ce type de pièce.



Bon week end



Jean-Michel

Stardreamer







[Moot]

Il y a 2 heures, stardreamer a dit :

on ne peut pas jouer sur de l'à peu près sur ce type de pièce



En effet, certains sont pointilleux jusqu'à chercher le meilleur système pour préserver l'alignement du collimateur, d'où la conception du "parallizer".

[stardreamer]

Bonjour,

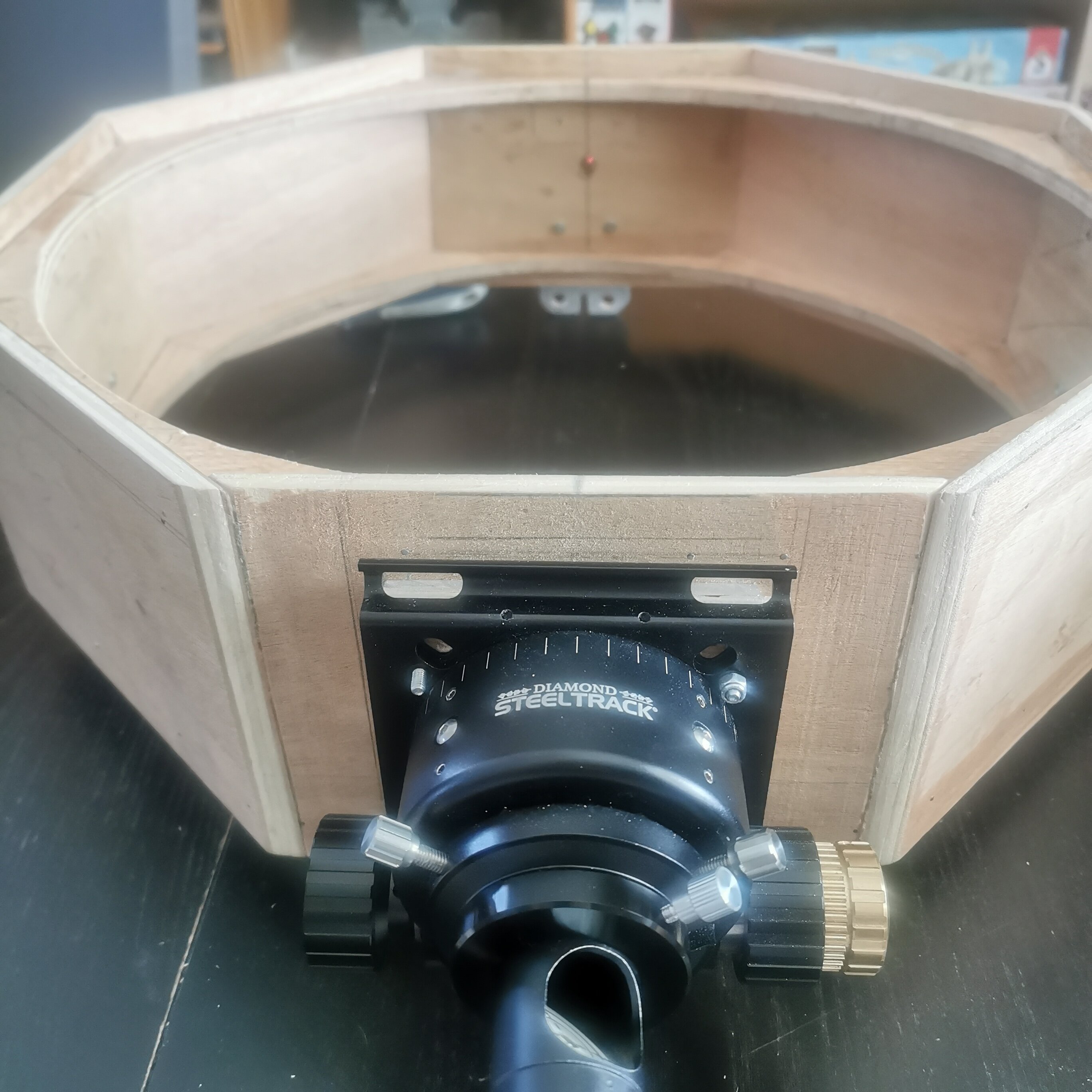

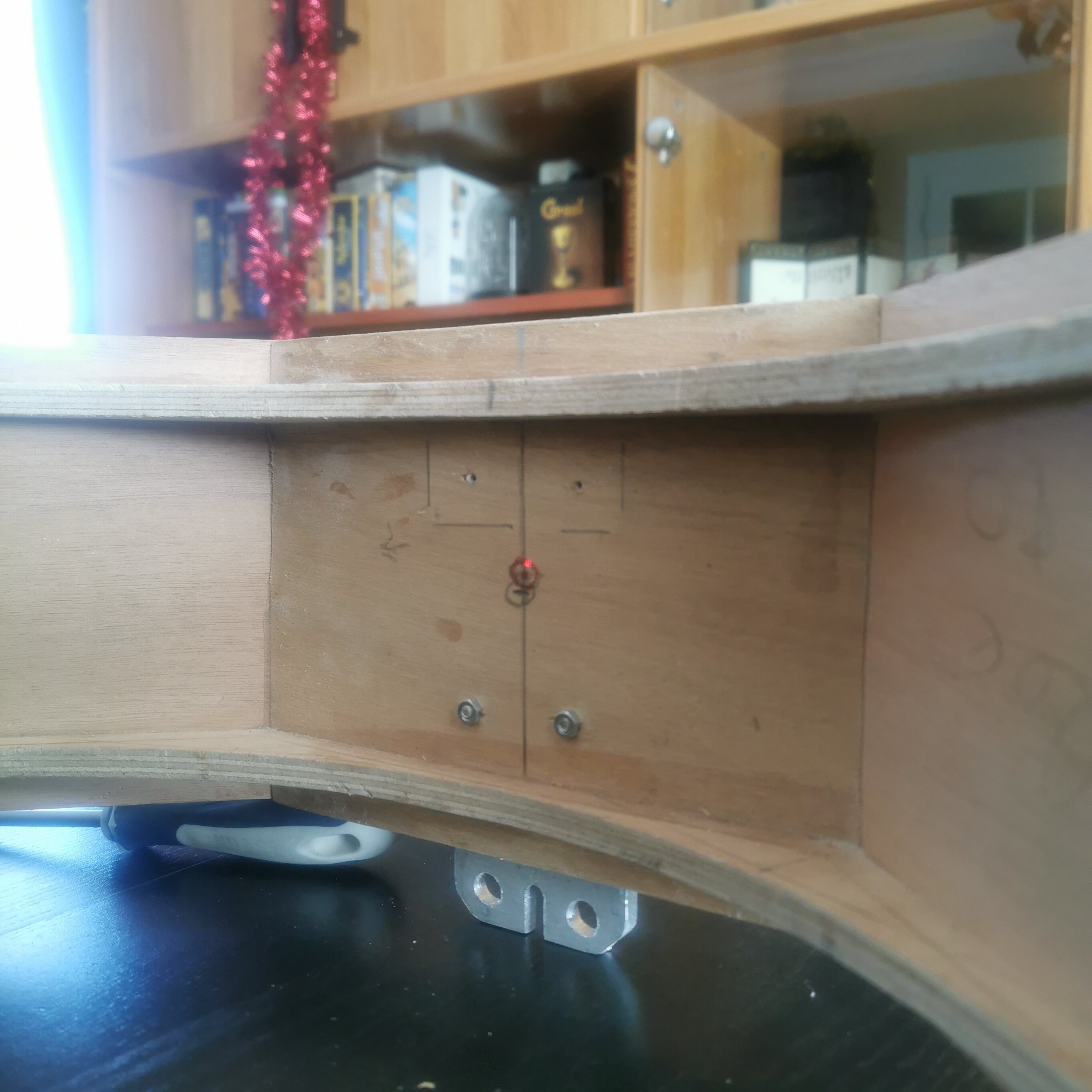

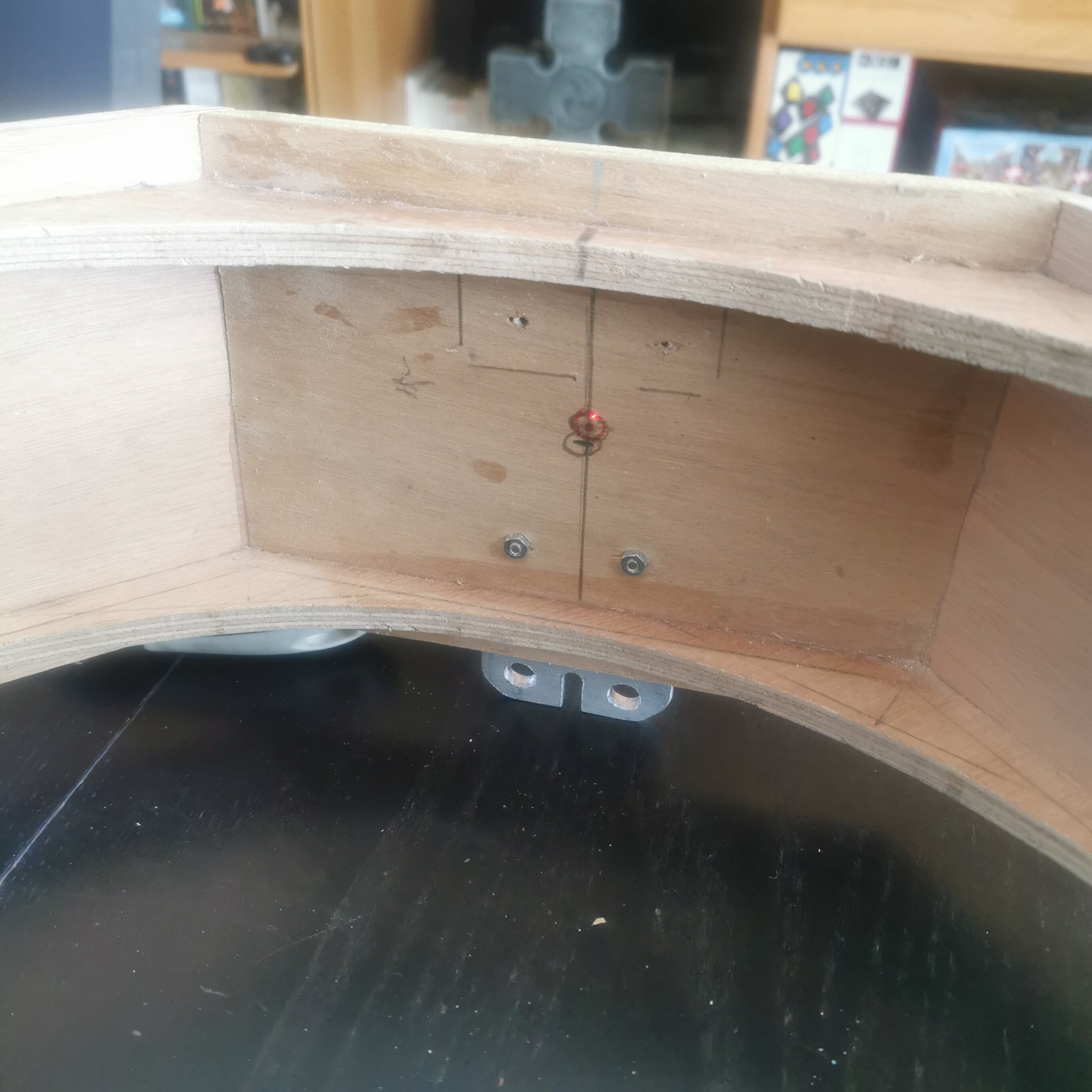

Je viens de recevoir ma bague d.adaptation occulaire 1,25 pouces sur PO 2 pouces. Après avoir repporté sur le côté de la cage opposé au PO(cercle du haut) le centre du PO, j'ai visé avec le collimateur laser et à 2mm près je suis au centre.



[stardreamer]

[stardreamer]

C'est vrai que grâce à cette bague, je peux vraiment m'assurer que mon PO est bien orthogonal à ma caisse primaire. Je vais maintenant pouvoir en remettant le miroir et arès avoir reporter au feutre le centre optique pouvoir vérifier si ce laser tombe bien au centre du secondaire.

[stardreamer]

Désolé , j'ai dit "orthogonal à la caisse primaire" mais je parlais de la cage secondaire bien sûr.
