Posté

tu fais dans le massif !!!  la vis de la cage  secondaire c'est au moins du M10, c'est gigantesque et sur dimensionné qd tu sais  combien d'efforts peut passer dans cette vis une M6 aurait largement suffit.  la fixation selle de velo ou vis de serrage sont presque interchangeable, sauf que cela limite la compacité.

En tout cas le travail est très propre.. bravo



Yannick

Posté
Il y a 5 heures, adamckiewicz a dit :

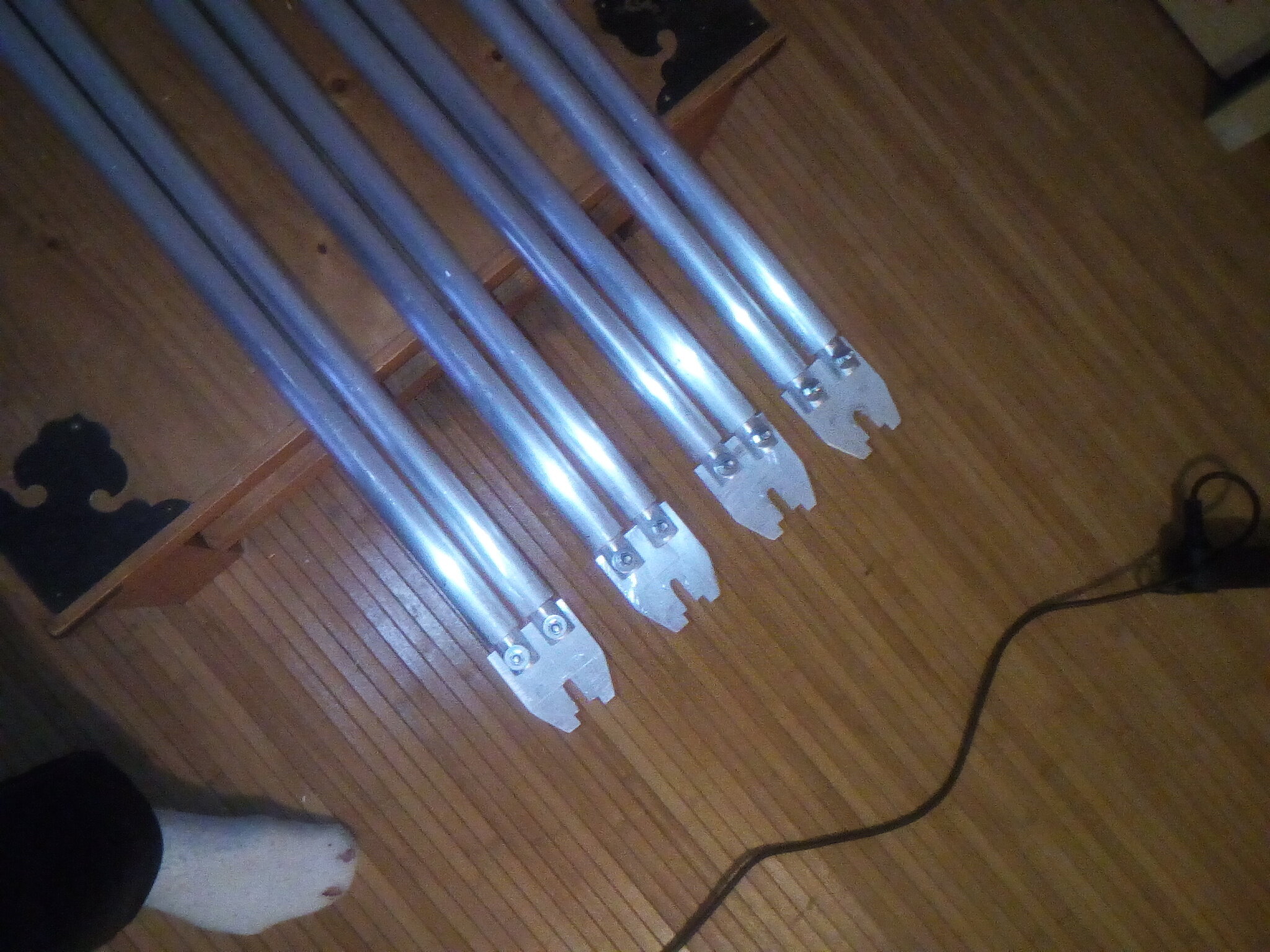

chaussettes!

Oupss pas fait attention ! tenu bricolage aéré ! 😊



il y a une heure, yannick78 a dit :

massif !!!

Effectivement, 45 kg le tout. 💪



Mais je confirme pour les personnes qui voudraient se lancer dans la construction d'un Dob !

C'est vraiment le truc à faire, au moins une fois !

Vous ne le regretterez pas, le plaisir d'avoir construit son matos, c'est :banana:

  • Merci / Quelle qualité! 2
Posté

Bonjour, j'avance lentement mais j'avance.

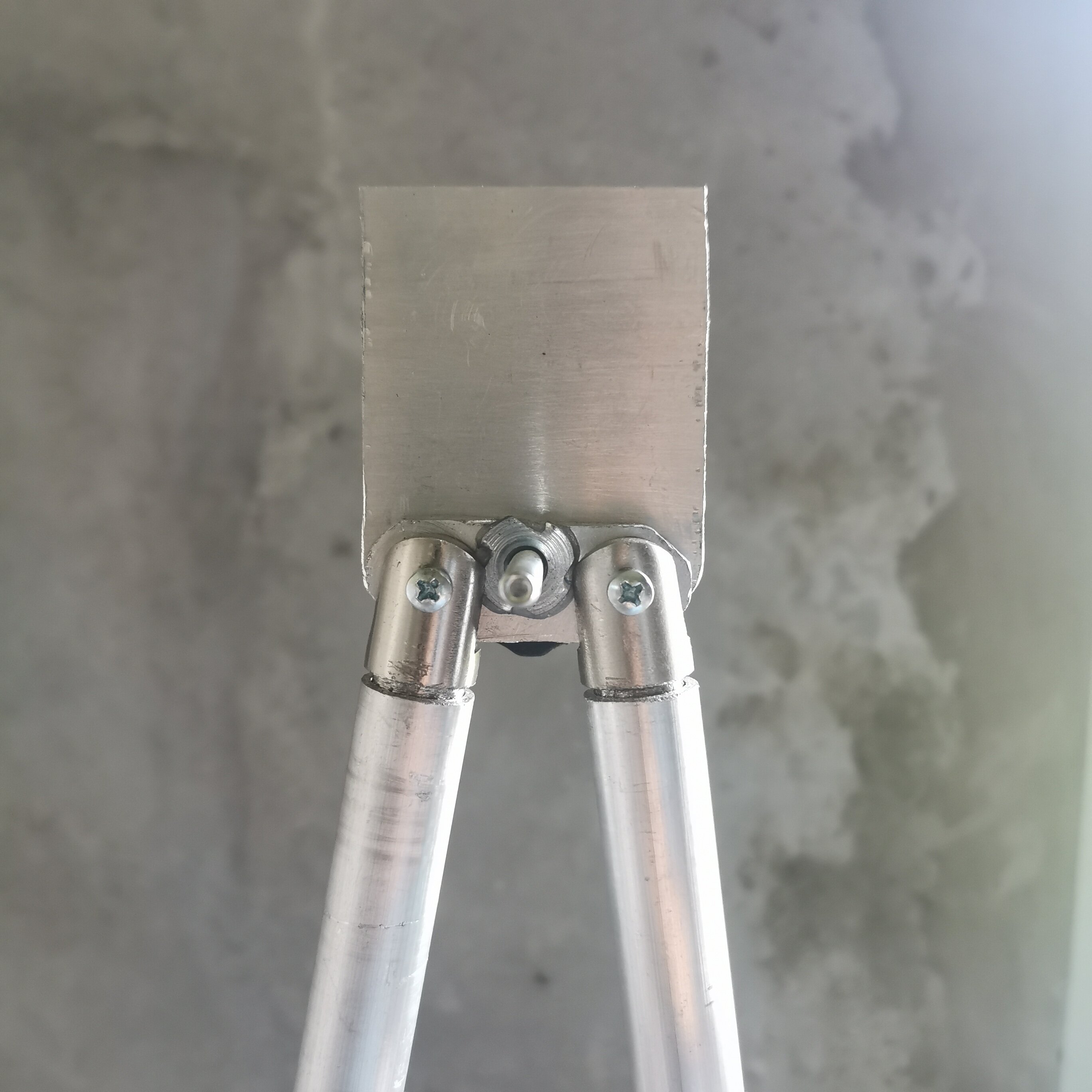

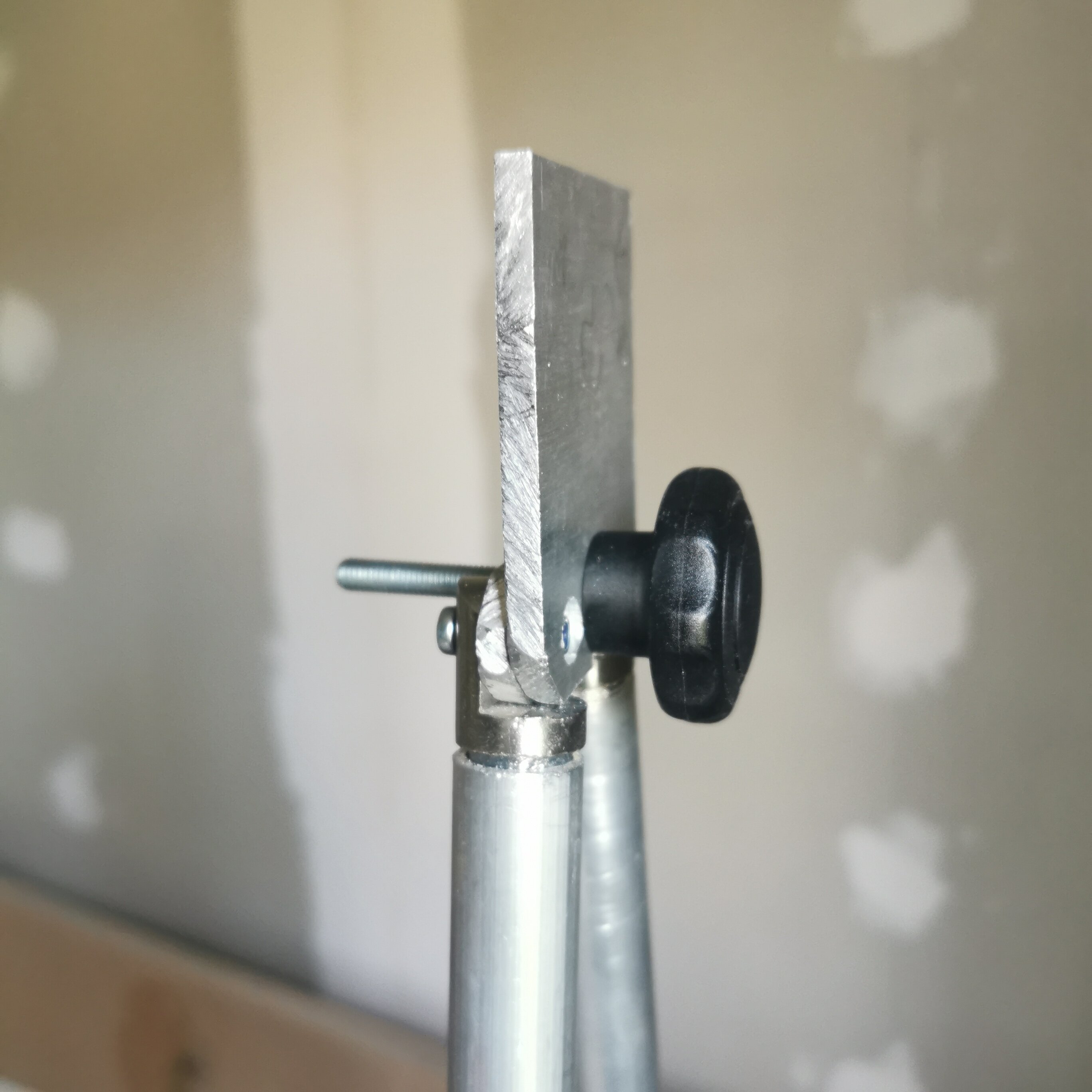

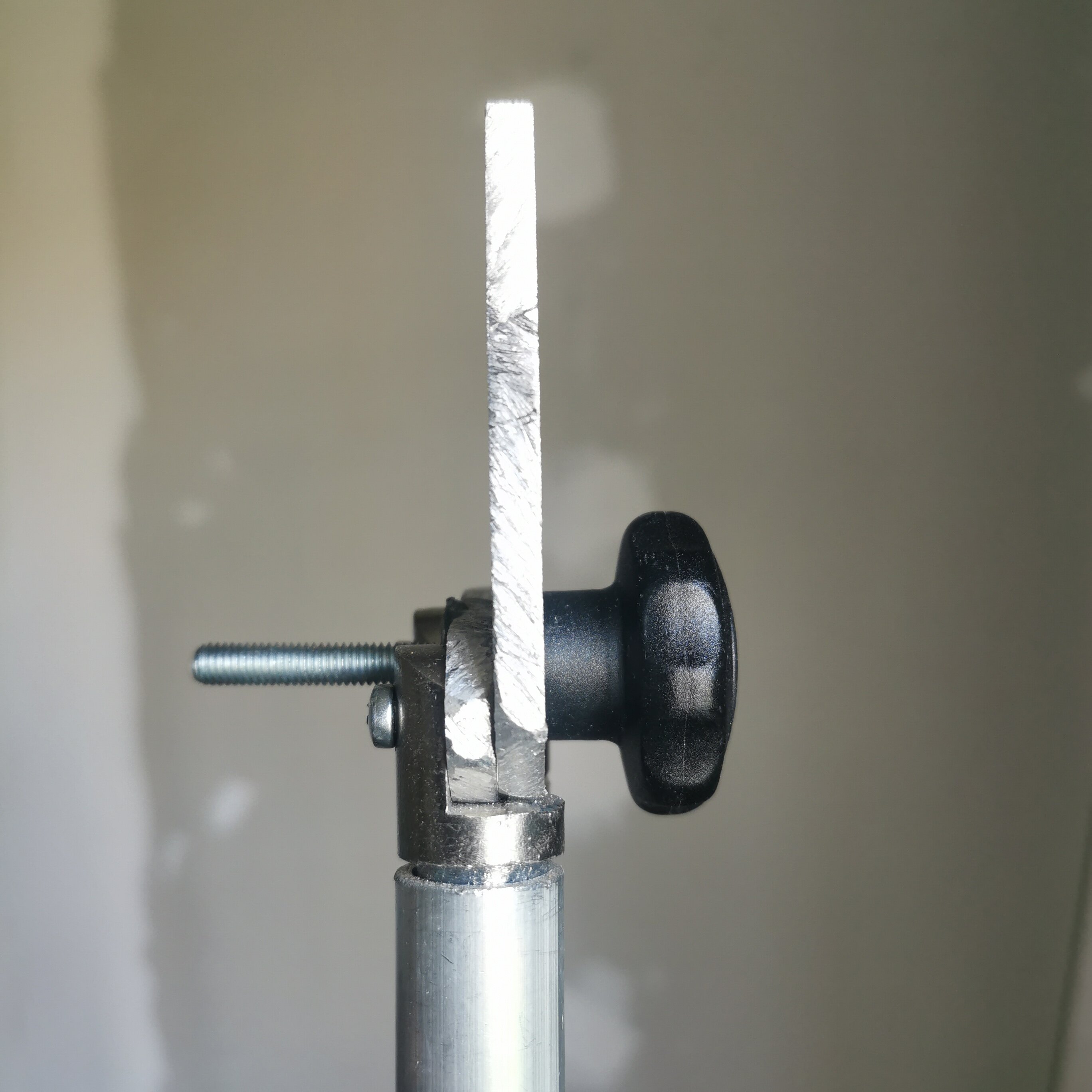

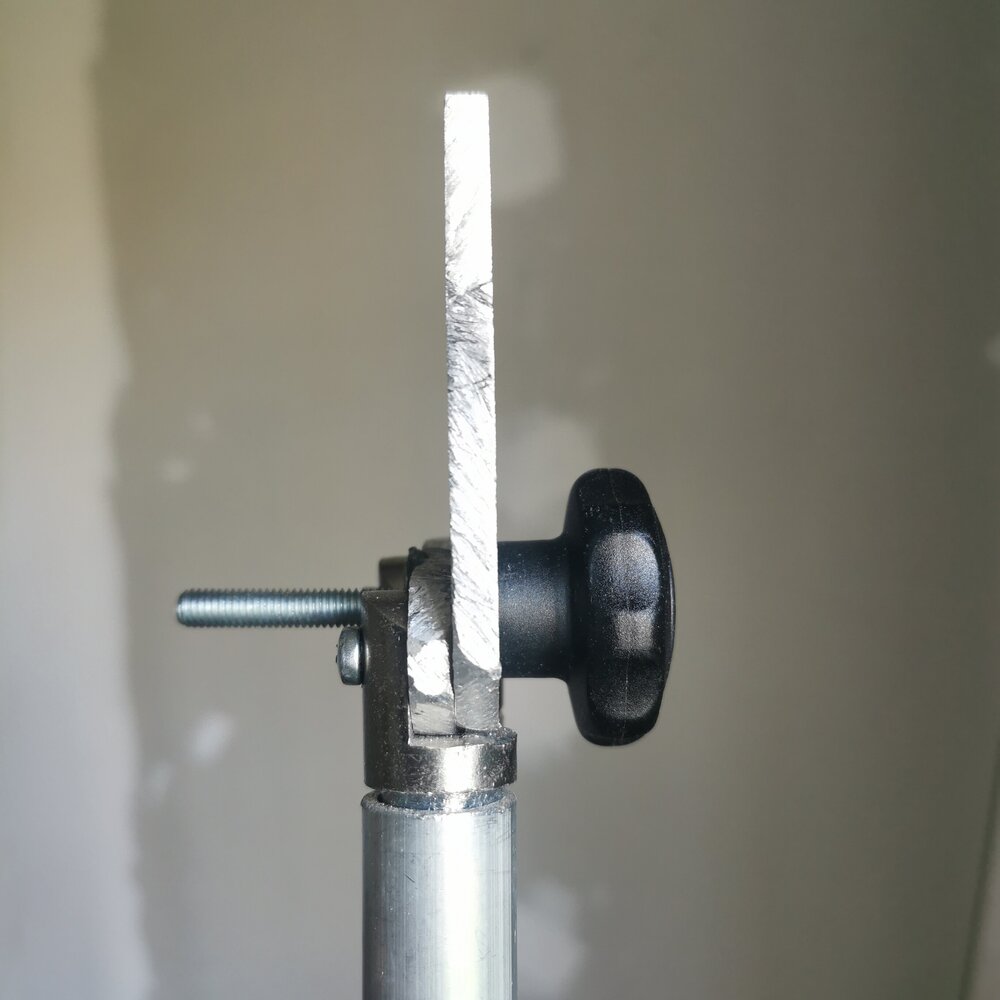

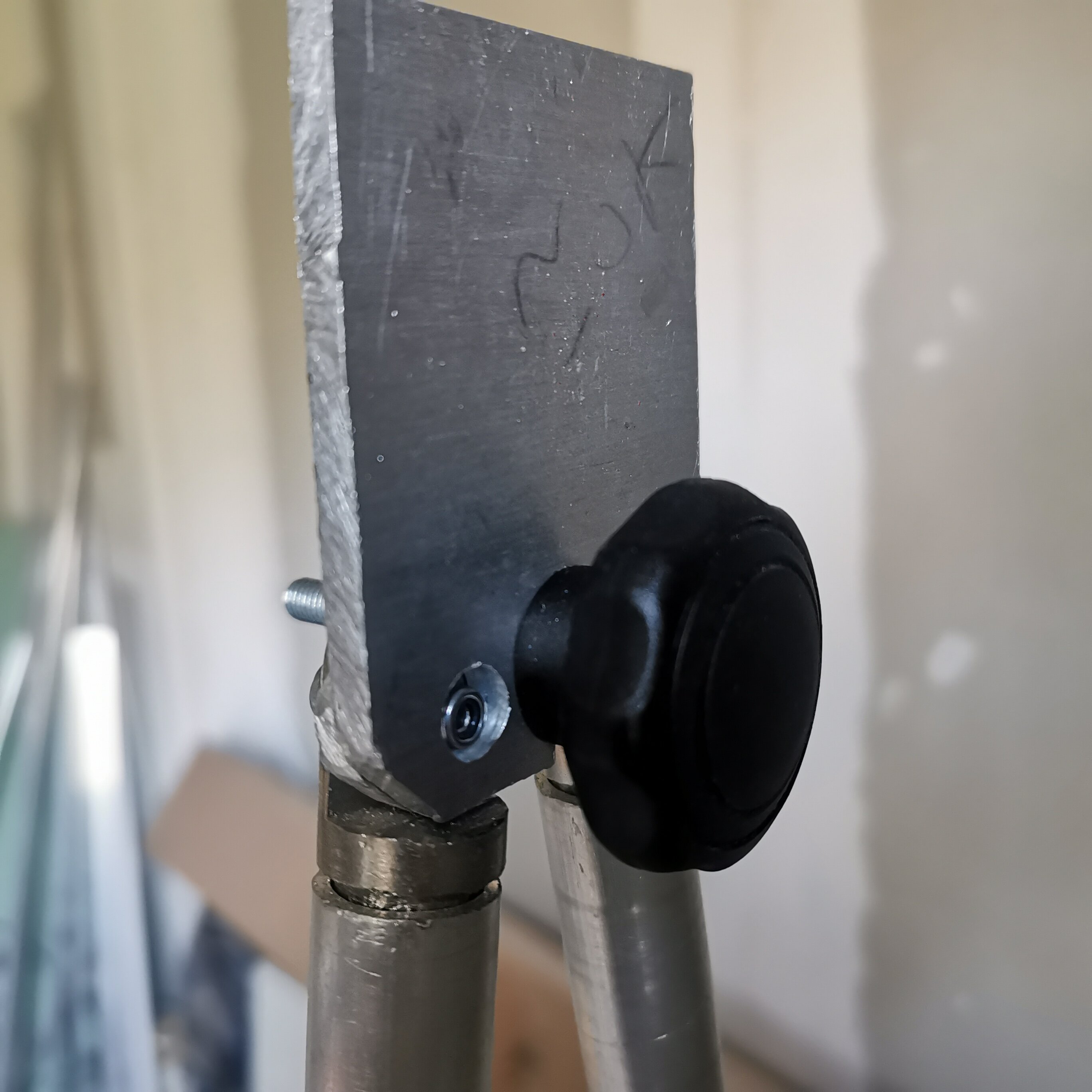

J'ai donc refait mes pattes de liaison des tubes en alu 5mm. Je vous joint quelques photos.






les chapes sont juste enfoncés en force dans les tubes mais pas encore collés.

  • Merci / Quelle qualité! 1
Posté

c'est bien mieux !!

 il faudra que tu mettes du clinquant de laiton ou d'acier entre les chapes et la platine de liaison, sinon ça va gripper, alu sur alu ça glisse pas et en plus tu risques de serrer ou desserrer les vis.

comme tu fais des "gros" trou dans la platine coté cage secondaire pour laisser passer les écrous, ces écrous ne sont pas des pions de centrage (si tu avais été précis et mis les tetes de vis de l'autre coté s'aurait pu marcher comme des pions), donc il faudra que tu mettent une rondelle conique pour le centrage de la vis de serrage de la cage secondaire.



Yannick

Posté

Bonsoir, ça fait plus solide. Avec 5mm tu ne devrais pas être embêté.

Je ne sais pas comment tu procèdes mais je ne peux que te conseiller de réaliser un gabarit quand tu as des pièces à produire en plusieurs exemplaires. Ca permet que s'il y a une petite erreur, elle sera là même sur chaque pièce. C'est plus facile à corriger.

Bonne suite.

Adrien

Posté

Bonjour,



C'est comme cela que j'ai procédé, j'ai tracé le gabarit des trous sur une feuille transparente et reporté ensuite les côtes trou pour trou sur les 4 pièces identiques même si légèrement asymétriques, c'est la même petite erreur *4.

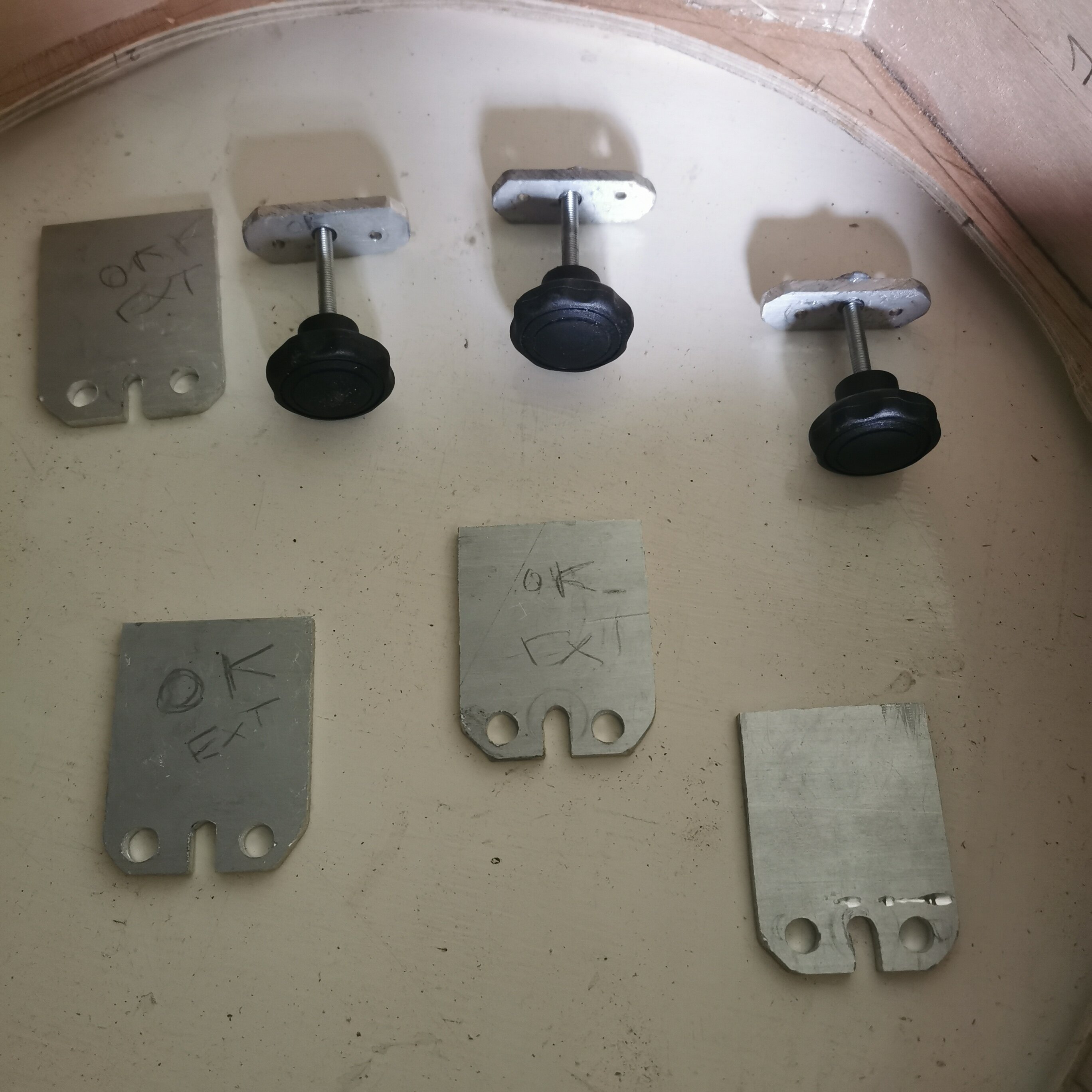

D'ailleurs, sur les photos on peut voir marquéok sur les grandes patines, ce sera la face extérieure une fois celles ci fixée sur la cage secondaire, j'ai fait correspondre ce gabarit aux petites pattes de liaison.

Posté (modifié)

j'ai l'habitude d'imprimer les pièces à l'echelle 1 et de coller l'impression avec du double face sur la tole à decouper. je coupe  et perce le tout. pas de cote à reporter.



Yannick



Modifié par yannick78
Posté

C’est ce que j’ai fait sur le carbone.



après sur ces pièces si y a des erreurs c’est pas très graves, et en identifiant les serruriers l’erreur sera toujours au même endroit donc compensée par la collimation :)

Posté

Personnellement, j'avais une fois fini le serrurier, positionné un code (petite pastille couleur) sur chaque tige et son correspondant (cage primaire et secondaire.) pour remonter chaque fois, le tube de la même manière, avec le même tube au même endroit.

Donc collimation quasi identique, à affiner sur une étoile.

  • J'aime 1
Posté
Le 27/09/2023 à 15:04, adamckiewicz a dit :

Pas mal! (Les tubes hein, pas les chaussettes!! 😂 )

Bonjour,



Petite question technique:



J'ai trouvé des chapes de tringlerie de diam 19mm que je dois faire rentre😂r dans mes tubes serruriers de 20mm diam ext mais (comme ils font 2mm ép) de 16mm diam interieur.

J'ai limé avec une lime à métaux trois cylindres pour faire l'essai que je vous ai montré mais cela m'a pris 4h.😅

Quelles sont les solutions existantes quand on a pas de tour à la maison, ni de fraiseuse, seulement de vieilles limes à métaux?

Une fraise d'alaisage pour agrandir le diam intérieur et l'amener à 18,5mm diam int par ex?



Help, merci d'avance à vous techniciens avancés en construction de télescope pour m'aider à passer ce cap si difficile pour mes poignets...😅

Posté

J'ai peur qu'en réduisant sur une longueur de  3cm le bout de mes tubes serruriers sur une épaisseur de 2mm, ils deviennent un peu trop fin sur des zones où beaucoup de forces s'appliquent quand on descend le télescope sur l'horizon par exemple.

Posté
il y a 30 minutes, stardreamer a dit :

Bonjour,



Petite question technique:



J'ai trouvé des chapes de tringlerie de diam 19mm que je dois faire rentre😂r dans mes tubes serruriers de 20mm diam ext mais (comme ils font 2mm ép) de 16mm diam interieur.

J'ai limé avec une lime à métaux trois cylindres pour faire l'essai que je vous ai montré mais cela m'a pris 4h.😅

Quelles sont les solutions existantes quand on a pas de tour à la maison, ni de fraiseuse, seulement de vieilles limes à métaux?

Une fraise d'alaisage pour agrandir le diam intérieur et l'amener à 18,5mm diam int par ex?



Help, merci d'avance à vous techniciens avancés en construction de télescope pour m'aider à passer ce cap si difficile pour mes poignets...😅

Je n’ai pas trouvé d’autre solution que de le faire faire par quelqu’un qui était équipé…. Les seules pièces que je n’ai pas pu faire moi même :(

Posté

Bonjour,

Peut-être une piste à creuser. Si tu as une perceuse à colonne, utiliser l'étau de perçage pour tenir ta chape d'aplomb et rectifier le diamètre extérieur avec une scie cloche de diamètre 20mm ou 18mm extérieur (vérifier le diamètre intérieur). Ça risque d'être sportif mais pas infaisable.

C'est juste une idée et peut-être pas la meilleure...

Je ne toucherai pas trop à l'épaisseur du tube.

Bonne réflexion.

Adrien



Posté
il y a 16 minutes, Adrien44 a dit :

Bonjour,

Peut-être une piste à creuser. Si tu as une perceuse à colonne, utiliser l'étau de perçage pour tenir ta chape d'aplomb et rectifier le diamètre extérieur avec une scie cloche de diamètre 20mm ou 18mm extérieur (vérifier le diamètre intérieur). Ça risque d'être sportif mais pas infaisable.

C'est juste une idée et peut-être pas la meilleure...

Je ne toucherai pas trop à l'épaisseur du tube.

Bonne réflexion.

Adrien



La scie cloche risque de pas être assez profonde non?

Je tarauderais plutôt la chape pour y mettre une tige filetée. La tige est prise dans le mandrin et on lime l’extérieur.


j’ai fait comme ça pour limer certaines partie de mes boulons/vis inox pour faire des écrous prisonniers.

Posté
il y a 36 minutes, adamckiewicz a dit :

scie cloche risque de pas être assez profonde non?

Je tarauderais plutôt la chape pour y mettre une tige filetée. La tige est prise dans le mandrin et on lime l’extérieur.


j’ai fait comme ça pour limer certaines partie de mes boulons/vis inox pour faire des écrous prisonniers.

J'ai hésité à proposer cette solution. C'est à envisager aussi. Ça peut se faire avec une simple visseuse. Si pas de perceuse à colonne.

Pour la profondeur dela scie cloche, je pense que ça doit aller, mais c'est sûr que c'est un peu scabreux comme solution.

Adrien

  • J'aime 1
Posté (modifié)
Il y a 8 heures, Adrien44 a dit :

Ça peut se faire avec une simple visseuse. Si pas de perceuse à colonne.

Oui on pose la lime dans un étau (puis le papier de verre) et on tient la perceuse :)

Modifié par adamckiewicz
Posté
Il y a 1 heure, stardreamer a dit :

Quelles sont les solutions existantes quand on a pas de tour à la maison, ni de fraiseuse, seulement de vieilles limes à métaux?





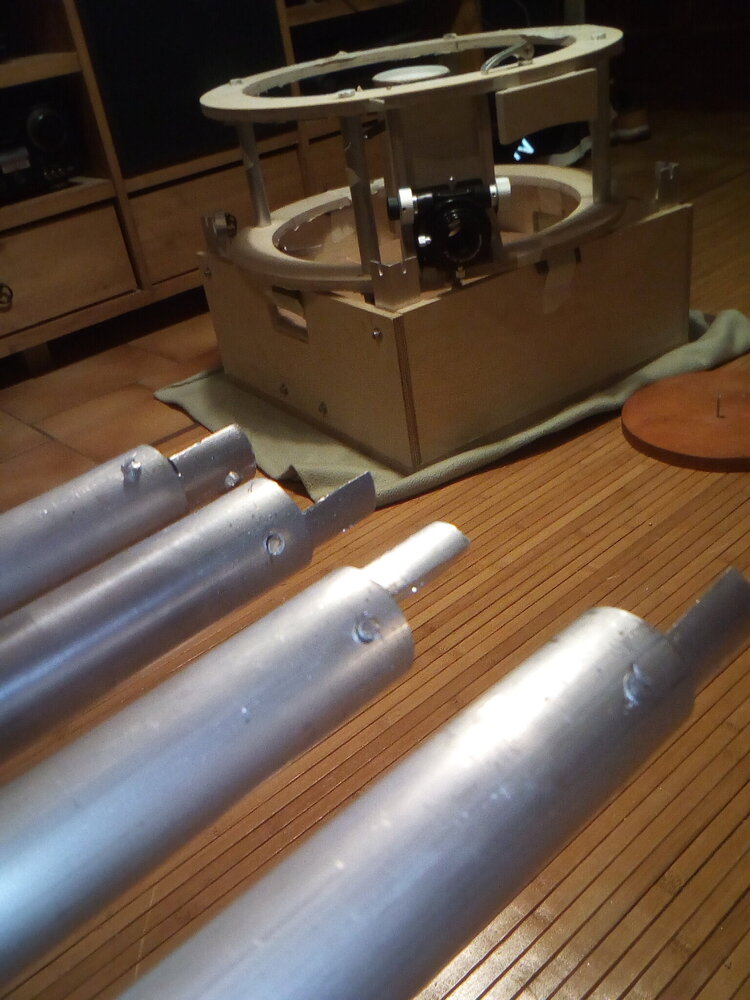

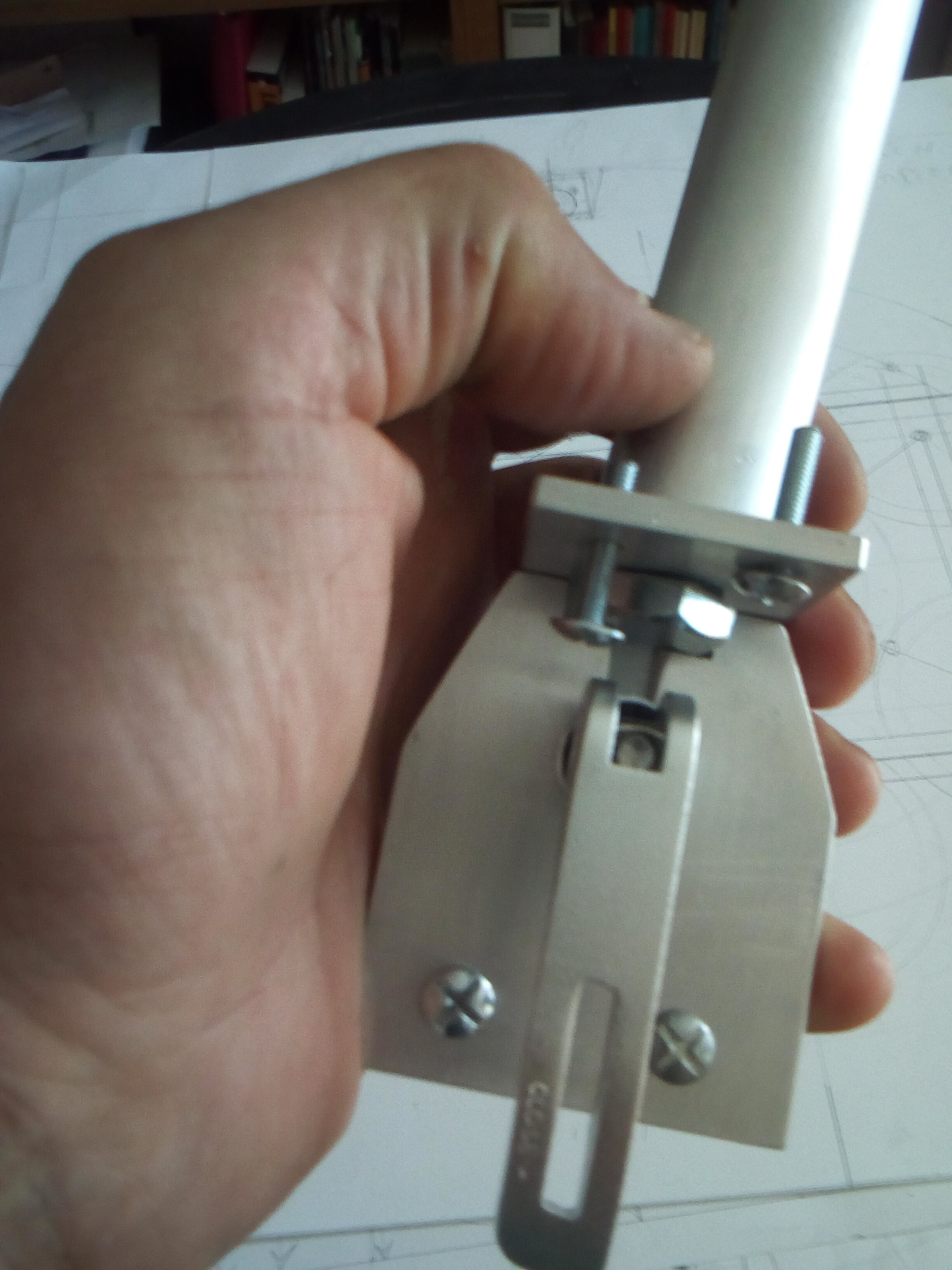

Et j'ai limée, limée pour que ça me convienne!
Et j'ai pleuré, pleuré
Oh j'avais trop d'ampoule

Un tube, un dans l'autre, collé et un petit goujon en travers pour que cela résiste.


Juste une idée hein, parmi beaucoup d'autre.

  • Merci / Quelle qualité! 1
Posté

En theorie, c'est vrai que le couple galvanique carbone/alu  doit poser des pb, dans les faits comme on colle les pieces en alu avec de l'epoxy le contact n'est pas très franc de meme l'alu se passive très vite donc... en gros on s'en fout !!



Yannick

  • J'aime 1
Posté
il y a 1 minute, Astrokor a dit :

il faut quand même une imprimante 3D ;) , c'est un minimum :)

Ca simplifie la vie mais ce n'est pas vraiment nécessaire. La pièce imprimée sert juste à caler la pièce en alu pendant le durcissement de la résine. On peut aussi faire çà à base de bouts de bois, de carton ou autre, et mettre un scotch au fond pour éviter que la résine coule au fond du tube. ça marchera aussi bien.

Posté

En fait, ça fait un moment que je bricole, et de tous les outils que j'ai pu acheter depuis 20 ans, et il en a : outils à bois (visseuse, perceuse, scie sauteuse, scie circulaire, rabot, etc ...) , les outils à métal, (perceuse colonne, tour, fraiseuse, ...) et l'imprimante 3D (achetée il y a 4-5 ans à 250€), et bien c'est cette dernière que j'utilise le plus et qui est le meilleur investissement/usage pour moi. Ne serait-ce que pour faire des gabarits de perçage en plastique, qui simplifient la vie à un point pas possible pour ensuite faire des des trous dans des pièce en bois ou en métal. Après en associant plastique-bois ou plastique métal, ça ouvre des possibilités qu'on imaginait pas avant de l'avoir.

je voulais juste partager mon expérience. Ca peut paraitre cher, au final c'est dérisoire !

Même si vous allez me dire qu'on peut s'en passer, bien sûr :) , mais c'est la section bricolage je ne me trompe pas ?

  • J'aime 2
Posté

Juste une petie question, étant donné le travail à effectuer pour réduire mes chappes au diam de mes tubes(les faire passer d'un diamètre se 19mm à 16,5mm) , je me demandais si je n'allais pas tout simplement acheter les tubes vendus avec les chappes chez casto(même si malheureusement j'ai déjà acheté les tubes :double dépense😂.)

Seulement, ces tubes (de mémoire)sont en alu de seulement 1mm d'épaisseur(au lieu des 2mm des miens actuels), j'ai trouvé cela un peu faible pour des tubes qui ne sont pas en carbone et surtout compte tenu des forces qui doivent s'appliquer au bout des serruriers.

Est-ce une bonne idée?🤔

Merci de m'éclairer.

Sinon l'achat d'un mini tour est-elle une autre solution, j'en ai vu un à 160 euros.
