Un chercheur???

[BEGNAT996]

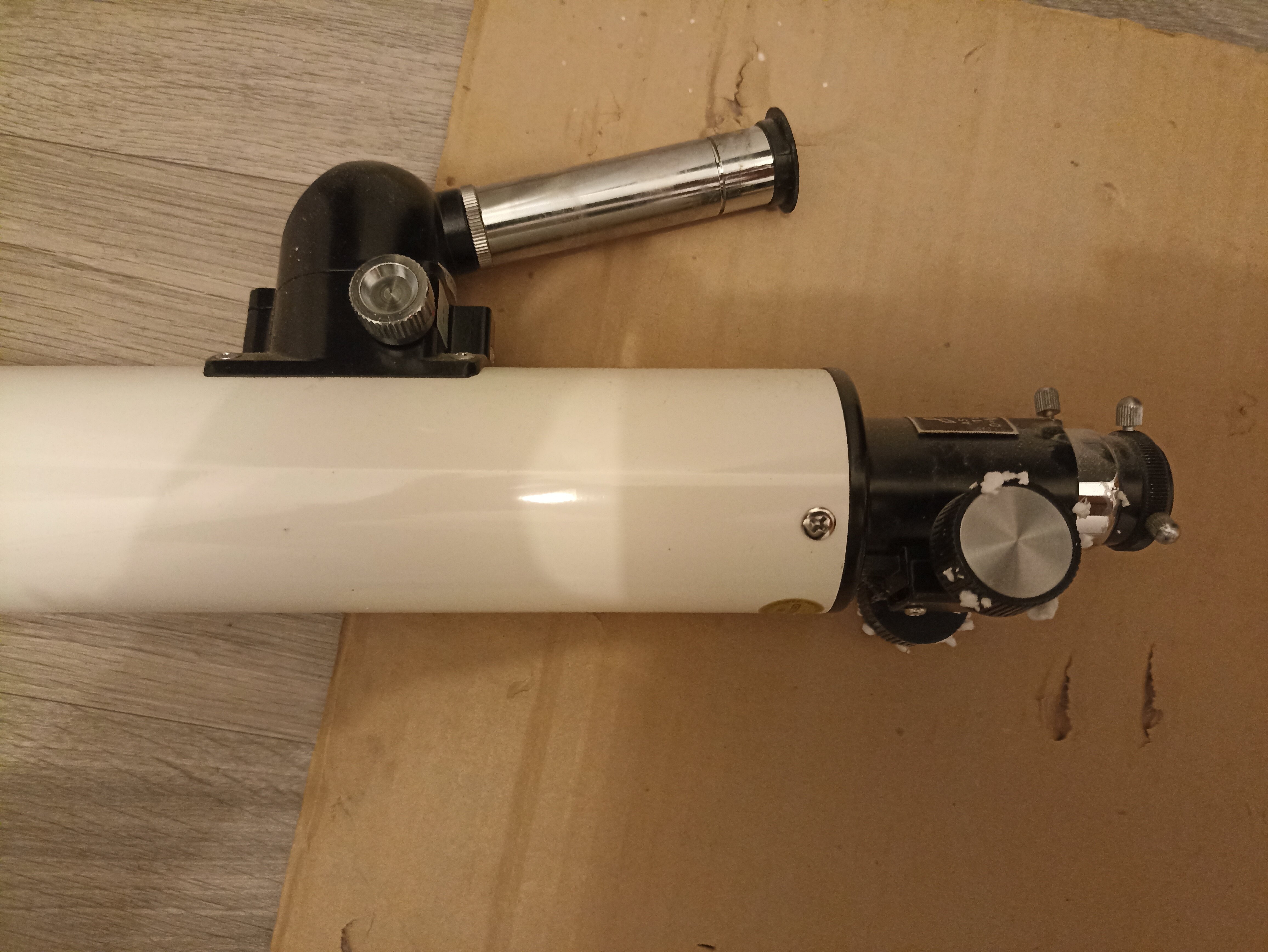

Bonsoir à tous, qui peut me dire ce qu'est cet appendice sur ce tube? (un chercheur peut être?)

[Jorris]

Salut

Un chercheur avec un miroir qui bascule, a l'intérieur, un prisme même je crois, plutôt qu'un miroir, je sais plus, l'un ou l'autre.

Ca devit les rayon lumineux vers le chercheur.

Il y a un petit oculaire intégrées côté oeil.

J'aime beaucoup ce procédé.

Tu tourne le bouton pour basculer.

C'est très agréable.

[BEGNAT996]

Merci Jorris pour ces infos, et c'est quelle marque de lunette qui faisait ça?

[mamasita]

J'ai déjà vu ça aussi sur une vielle lunette toute cassée. J'avais essayé de jouer avec mais l'optique était mort.

[cajuva]

Comme le dit @Jorris c'est ce qui fait office de chercheur. Sur un des modèles que j'ai, c'est un petit prisme. Mais, contrairement à Jorris, je n'aime pas se procéder. La raison principale vient du fait que quand j'arrive enfin à pointer l'objet, le ressort de rappel du mécanisme fait tellement bouger le tube que celui-ci n'est plus dans le champ de l'oculaire…



Modifié 30 octobre 2023 par cajuva

[Jorris]

J'avais ca sur une petite Revue 60 700 je crois, le petit mécanisme était très fluide, un petit clique, ca passait tout en douceur, ca bougeait pas d'un poil.



Ca ne se vaut peut être pas d'un modèle a un autre.







Il y a 1 heure, BEGNAT996 a dit :

Merci Jorris pour ces infos, et c'est quelle marque de lunette qui faisait ça?



Difficile a dire, faudrait repérer le petit symbole sur les modèles en question.

Moi j'avais une Revue= Circle z = Towa ?

Sur le bon coin j'en ais vu une récemment, Towa.



A priori peut être Towa donc

[cajuva]

@BEGNAT996 Voilà qqes photos d'un exemplaire de ce chercheur d'une lunette que j'ai acheté pour pièces.

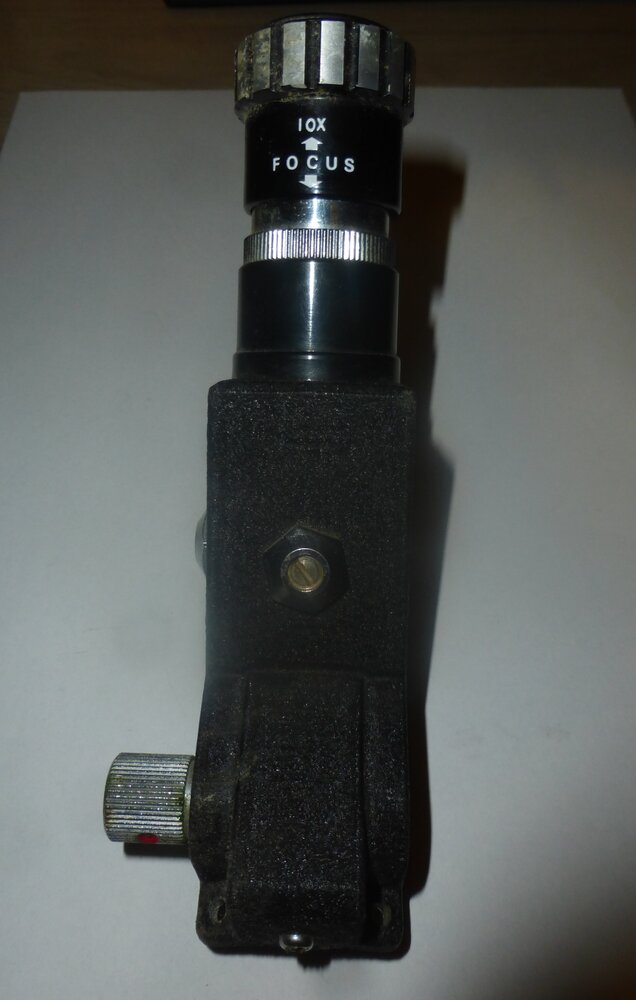

la mise au point sur ce modèle ce fait par glissement

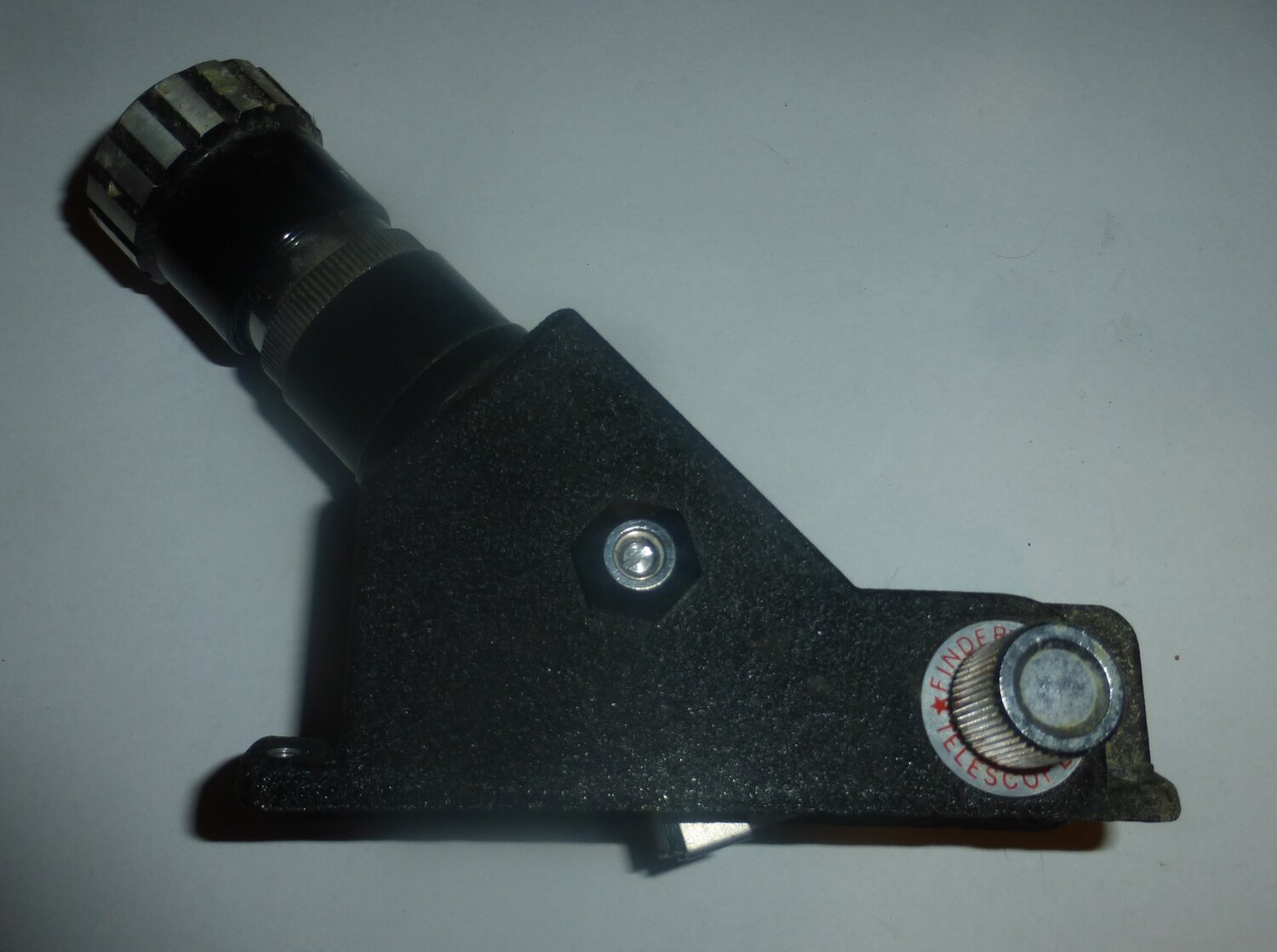

Vu sur la molette de basculement du prisme "Finder" .

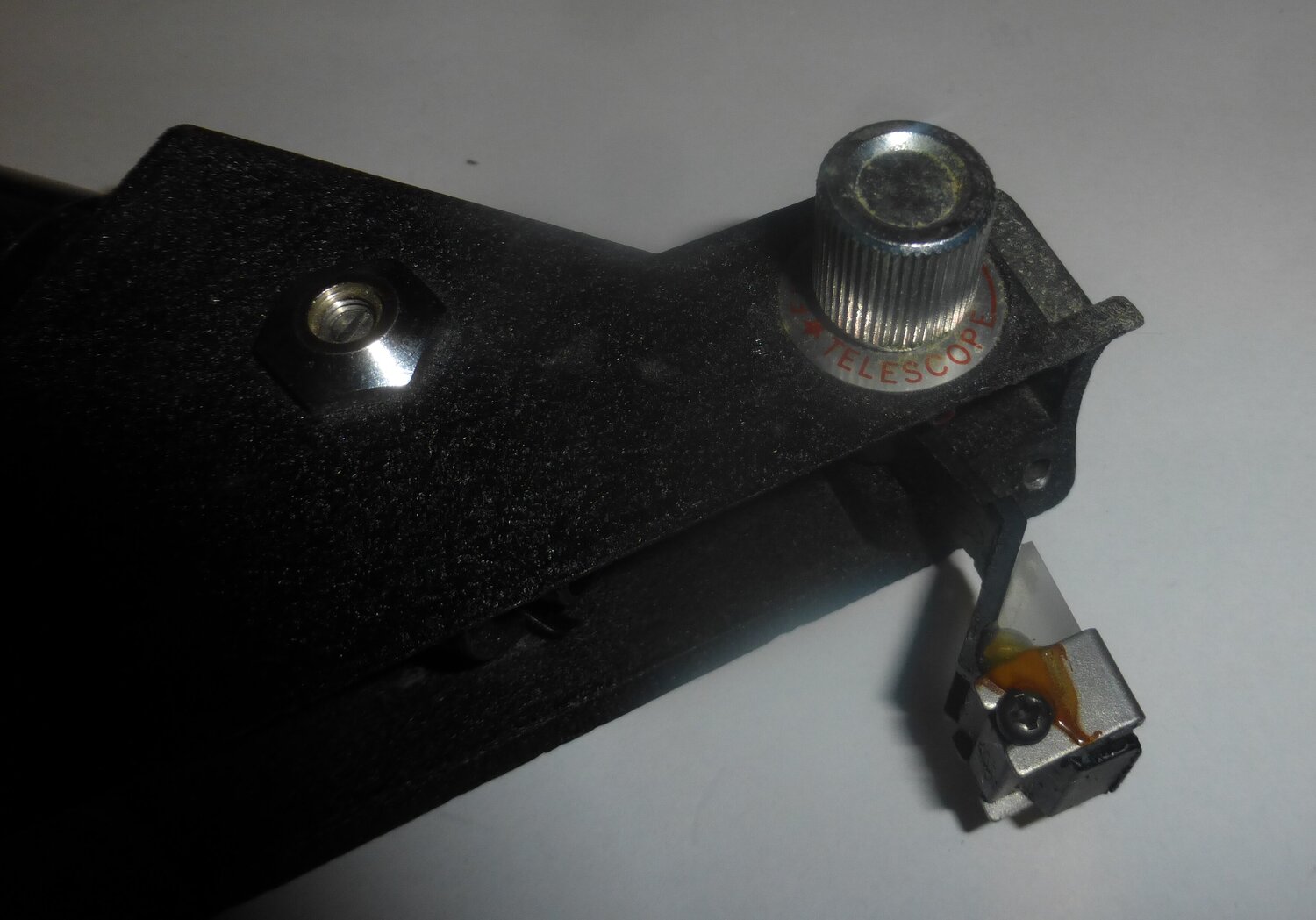

Le prisme et une des vis de collimation du système sur le bâti au-dessus de la molette (l'autre se trouve sur la photo 1)

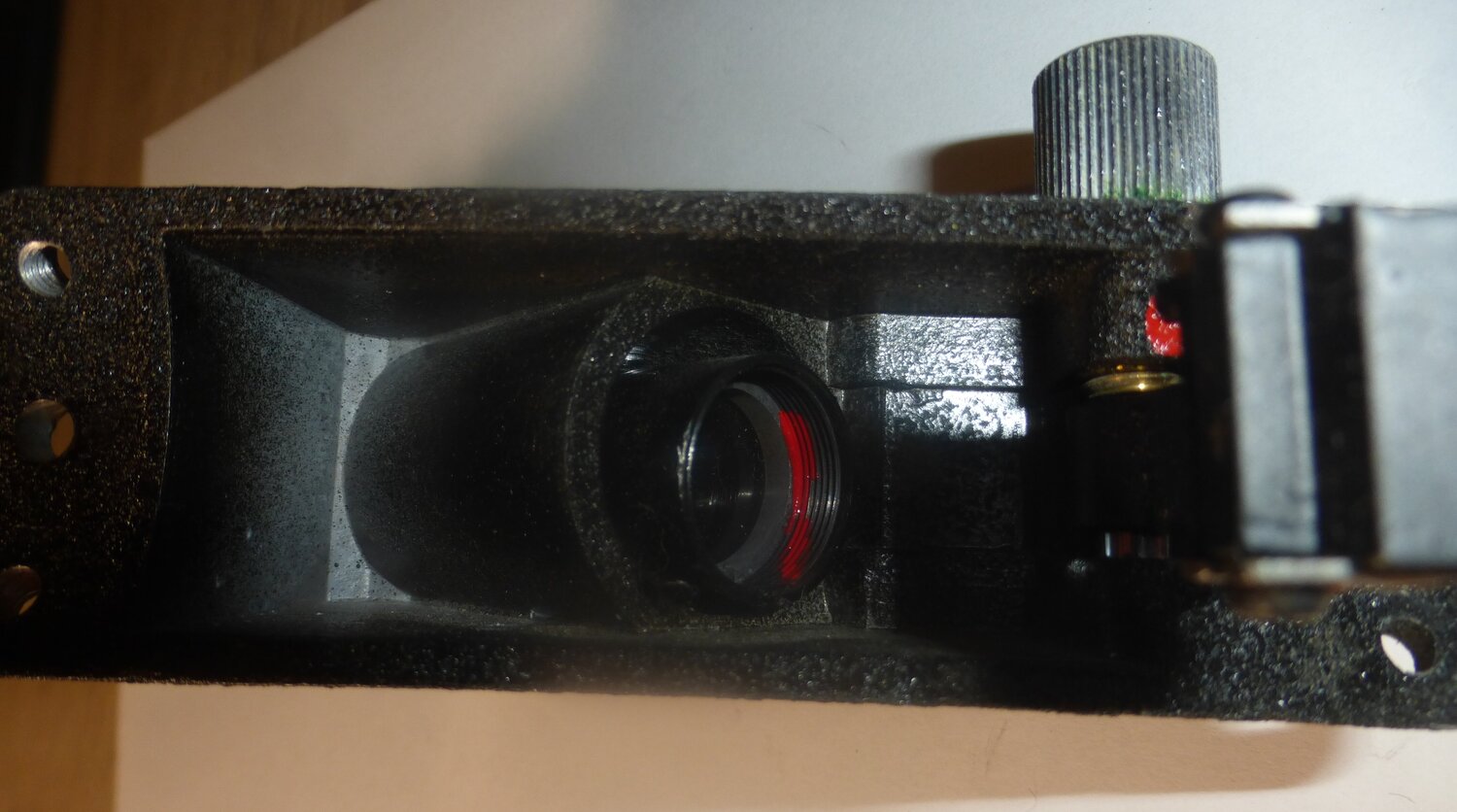

Qui renvoie le faisceau vers un ensemble de lentilles jusqu'à notre rétine que n'ai pas voulu démonter pour respecter l'intégrité du système.
En tout cas, un bel ensemble mécanique…


Modifié 1 novembre 2023 par cajuva
interpeller un d'entre nous

[adamckiewicz]

C’est une chercheur “reflex” . Y en avait un sur un 114/1000 catadioptrique



J’ai vu une lunette actuelle bas de gamme équipée comme ça mais je ne retrouve plus la référence…. Si vous connaissez?

[BEGNAT996]

J'ai trouvé la marque de cette lunette sur le net, une Paralux circle T...

[alaindutexas]

Il y a 7 heures, adamckiewicz a dit :

C’est une chercheur “reflex” . Y en avait un sur un 114/1000 catadioptrique



J’ai vu une lunette actuelle bas de gamme équipée comme ça mais je ne retrouve plus la référence…. Si vous connaissez?









Va sur ce lien :

et télécharge le catalogue Towa. Tu y trouveras quelques modèles équipés de ce chercheur réflex.

[BEGNAT996]

Merci pour ces infos alaindutexas!!!😃
