bague de Tilt M48 Kepler et règlage??

[gregastro]

Bonjour à tous,

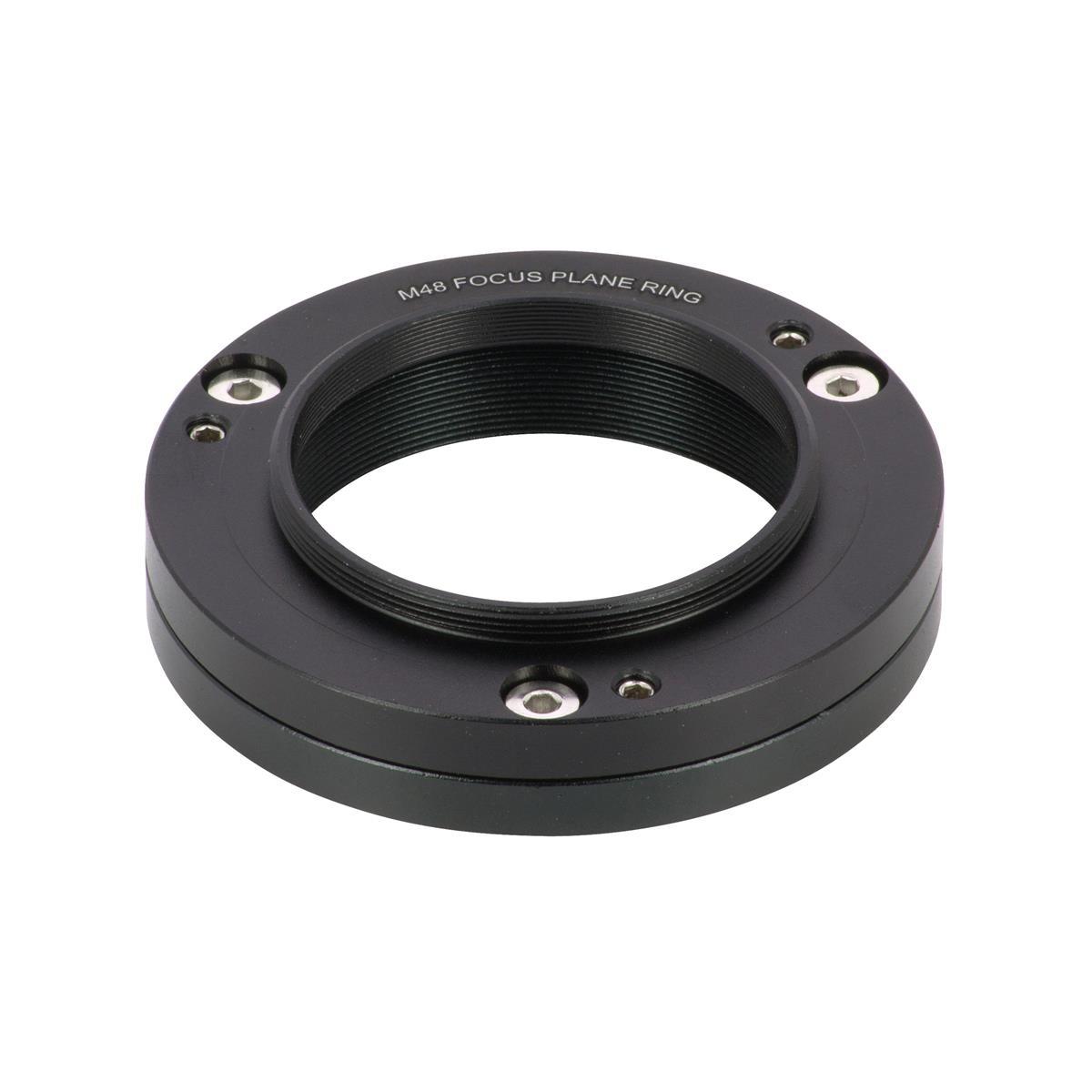

je viens d'acquérir une bague de tilt M48 Kepler . je n'ai pas la notice.🤨

Quelqu'un pourrait-il me dire comment l'utiliser: Sur quelle vis dois-je agir? Il y a un jeu de 3 petites vis clef à laine et un autre de 3 grandes. Dois je desserrer les grandes pour agir sur les petites ou l'inverse?

Merci d'avance.

Greg



Modifié 6 novembre 2023 par gregastro

[sebseacteam]

Salut Greg.



Les petites vis poussent la plaque du bas vers le bas.

Les grandes vis la tirent vers celle du haut.



On imagine que les 3 vis ont chacun un numéro et une lettre.



Les 3 grosses vis seront 1 2 3

Les 3 petites a b c

On a 3 couples: 1a 2b 3c



Donc si tu veux créer un espacement entre les 2 plaques du côté de 1a:

Desserrer les 3 grosses vis 1 2 3 , puis visser la petite a. Ensuite resserrer les 3 grosses vis 1 2 3.

Si tu examines la plaque de tilt, tu as un espace du côté de 1a, et du côté de 2b et 3c c'est presque au contact.



test ensuite sur un champ étoilé où tu pourras surveiller les étoiles dans les 4 coins.

ça peut se faire en live avec la caméra en place dans le PO.





[Michel Boissel]

Oui, c'est bien ça. Il faut dévisser les grandes pour pouvoir visser les petites. Ce type de bague n'est pas évident à régler finement.



Je te conseille de t'entrainer dessus sans la monter, une fois que tu auras acquis le doigté nécessaire, ça sera plus facile en situation.



Bon courage !

[gregastro]

Génial merci  Seb merci Michel!

Tout est parfaitement clair désormais

Des que le temps sera plus clément je m'attèle à la correction du tilt

Greg

Modifié 7 novembre 2023 par gregastro

[sebseacteam]

Ce genre de réglage peut tout à fait se faire pendant les soirées de pleine lune.

[Discret68]

Il y a 7 heures, gregastro a dit :

Des que le temps sera plus clément je m'attèle à la correction du tilt



Je ne sais pas ce que tu utilises comme logiciel d'acquisition photo, mais certains (NINA par exemple, ...) créent une "imagette" qui regroupe les angles de l'image. Cela permet d'avoir les 4 angles en visualisation simultanée de manière à faciliter l'analyse visuelle de la correction apportée.La plupart des logiciels de traitement d'image (Siril, Pixinsight, ...) présentent eux aussi cette fonctionnalité.



Mais on arrive à faire sans, il faut juste se balader dans les angles 😎

[gregastro]

Il y a 8 heures, Discret68 a dit :



Je ne sais pas ce que tu utilises comme logiciel d'acquisition photo, mais certains (NINA par exemple, ...) créent une "imagette" qui regroupe les angles de l'image. Cela permet d'avoir les 4 angles en visualisation simultanée de manière à faciliter l'analyse visuelle de la correction apportée.La plupart des logiciels de traitement d'image (Siril, Pixinsight, ...) présentent eux aussi cette fonctionnalité.



Mais on arrive à faire sans, il faut juste se balader dans les angles 😎

J'utilise APT, je vais regarder s il y a cette fonction merci

[gregastro]

Mais je pensais utiliser ASTAP avec la fonction F4 pour visualiser le tilt

[Discret68]

Il y a 9 heures, gregastro a dit :

Mais je pensais utiliser ASTAP avec la fonction F4 pour visualiser le tilt

Si ça produit les mêmes effets, pas de soucis ! l'important est que tu arrives à régler le tilt le plus aisément possible 😉
