Comment fixer un mini PC sur une lunette de 150 mm

[roza]

Bonjour à tous,



Tout est dans le titre. J'hésite sur la solution à adopter pour fixer un mini pc (mele quieter 3c) sur ma lulu 151 mm de diamètre/1057 mm de focale. Si vous avez des idées, je suis preneur.



Bon ciel à tous

[Papalima]

Du Velcro.

C'est ce que j'utilise pour fixer un boitier Pegasus Astro sur une lunette de 100 mm de diamètre.
C'est nickel.

[roza]

Oui effectivement, c'est une option, mais je cherche quelquechose d'un peu plus fiable.

[clouzot]

Une solution possible parmi d'autres : utiliser le support chercheur qui est certainement sur ton tube.

Sur mes SCT, le Mele 3C est attaché via une pièce imprimée en 3D (PETG indispensable, car le Mele chauffe) sur un support chercheur (mini Vixen)

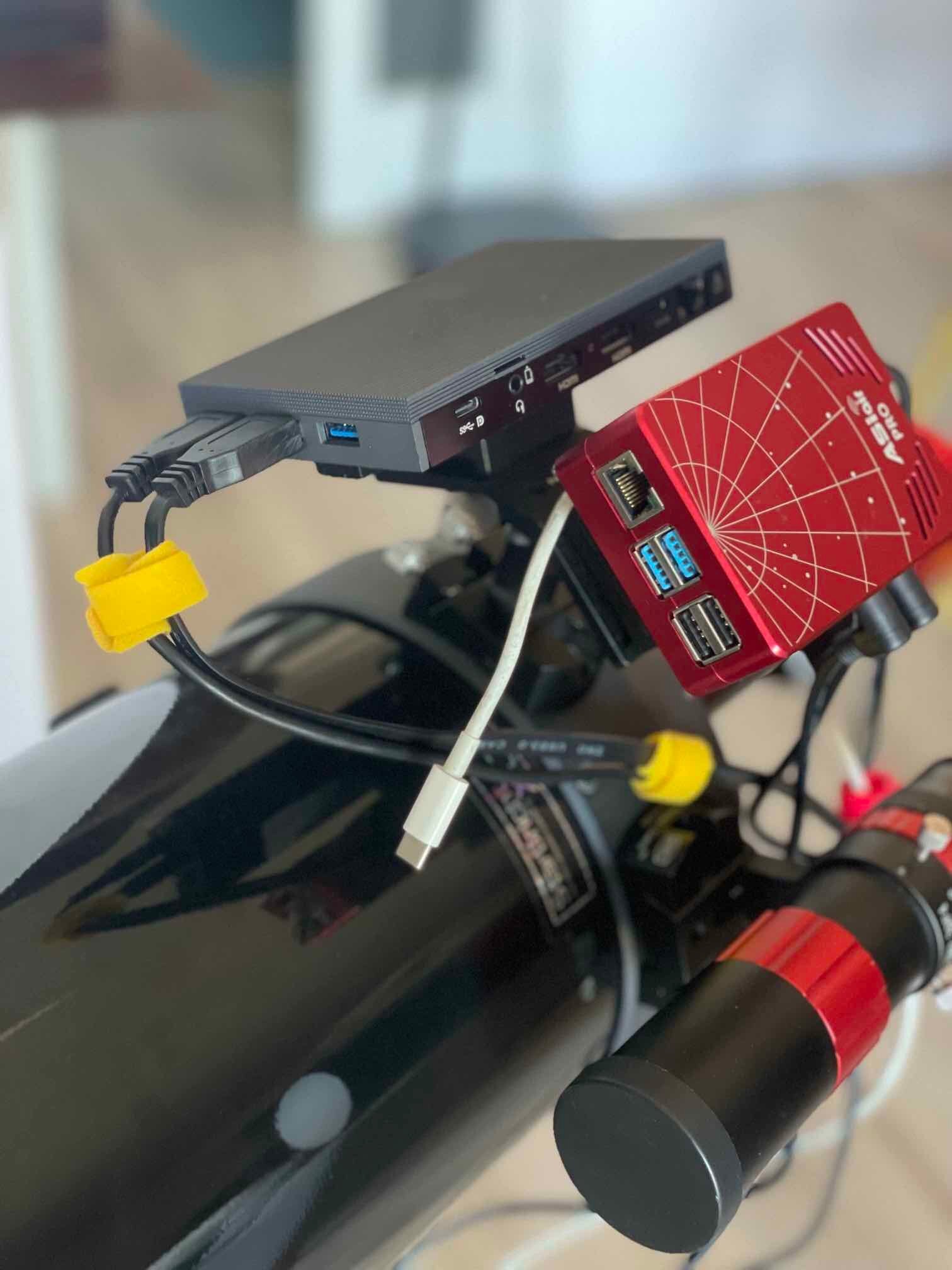

Ici sur le C6, via un support double puisque j'utilisais l'ASIAir comme distribution de 12V.

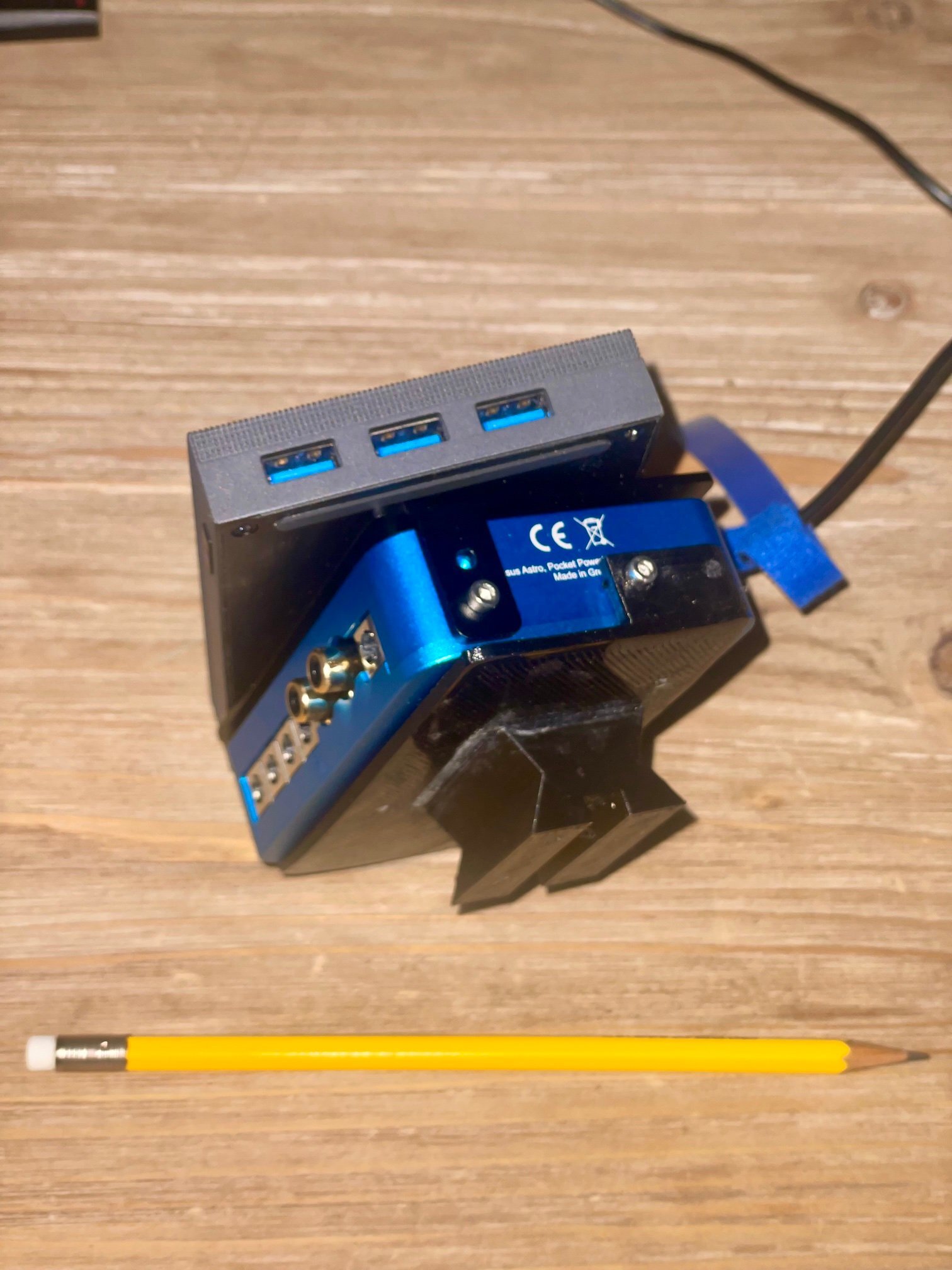

J'ai ensuite reçu mon Pegasus, et il est depuis monté par-dessus, toujours sur un support mini Vixen, via la pièce métallique que vend Pegasus pour empiler les deux appareils (à laquelle j'ai dû rajouter un trou). Le support sous le Pegasus avec la queue d'aronde est une fois de plus imprimé en 3D.



Il faut faire vraiment très attention à cette source de chaleur (il monte au-dessus de 70°C !). Ne pas le monter sous le tube ou trop près de l'objectif de la lulu. L'éloigner le plus possible et le mettre au-dessus du tube, vers l'arrière idéalement.



[roza]

Merci pour ces infos. Je n'avais pas intégré le problème de chauffe du MELE. Je retiens ton idée de monter le mini pc sur le support. Reste quand m^me à trouver une solution pour le fixer sur cette base : je n'ai pas de machine 3D.



Question subsidiaire : la box PEGASUS est-elle absolument indispensable ?

[clouzot]

Il y a 9 heures, roza a dit :

Reste quand m^me à trouver une solution pour le fixer sur cette base : je n'ai pas de machine 3D.

Je suis sûr que le moindre "fablab" local saura te faire ça. La pièce prend 5 minutes à imprimer, ça ne coûtera pas cher. Sinon voir avec astrokraken.fr ou azur3Dprint par exemple.



Il y a 9 heures, roza a dit :

la box PEGASUS est-elle absolument indispensable

Rien n'est indispensable en astro (et elle n'est pas forcément donnée)

Tout va dépendre de ce que tu as dans ton équipement.

Dans mon cas elle est fort pratique puisqu'elle gère à la fois

• les alimentations 12V de tout mon bazar (caméra, moteur de focus, monture),
• permet d'alimenter le Mele (puisqu'il accepte du 12V via cette pseudo prise USB-C à droite),
• les résistances chauffantes pour éviter la buée sur la lame de fermeture de mes SCT,
• et sert aussi de "hub" USB quand on est trop limite avec les trois ports du Mele (j'ai 7 matériels USB à brancher et alimenter : la caméra principale, la caméra de guidage, le moteur de focus, la roue à filtre, la monture, le routeur wifi, une clé USB...)

Et tout cas localement, sans avoir à tirer autre chose qu'un unique câble d'alimentation 12V depuis le sol. Je voulais vraiment garder tout le câblage sur le télescope. Mais d'autres bossent très bien avec d'autres montages.

[Papalima]

Une question un peu HS @clouzot l'Asiair + le Mele, ça ne fait pas double emploi ?



@roza, à propos des box Pegasus Astro : c'est vraiment pratique dès qu'on a beaucoup de bazar à brancher et qu'on veut limiter au maximum le nombre de câbles entre le sol et le tube.

[clouzot]

il y a 2 minutes, Papalima a dit :

l'Asiair + le Mele, ça ne fait pas double emploi

Bien sûr que si. J'ai précisé dans le texte pourquoi j'avais temporairement utilisé ce montage bizarre.

J'ai rajouté un PC pour pouvoir faire des sessions de livestacking plus complexes que ce que je fais avec l'ASIAir, dont la gestion de l'histogramme reste assez sommaire comparé à ce que permet Sharpcap (pas de débruitage, pas de sharpening dans la boîte rouge...), et aller un peu plus loin, en particulier via Jocular, qui permet d'empiler à la volée en "multispectral" avec plusieurs filtres : on peut faire du L-RVB ou du L-SHO en direct, sans avoir à dégainer Pix, Siril ou DSS.

[SMASHY]

Je ne connais pas ce matériel, et notamment son poids, mais as-tu pensé à un système d'aimant comme utilisé notamment dans les voitures pour fixer les téléphones et autres accessoires ?

Ca se trouve pour trois fois rien, et ça tient pas mal.

[roza]

Il y a 10 heures, clouzot a dit :

Je suis sûr que le moindre "fablab" local saura te faire ça. La pièce prend 5 minutes à imprimer, ça ne coûtera pas cher. Sinon voir avec astrokraken.fr ou azur3Dprint par exemple.



Rien n'est indispensable en astro (et elle n'est pas forcément donnée)

Tout va dépendre de ce que tu as dans ton équipement.

Dans mon cas elle est fort pratique puisqu'elle gère à la fois

• les alimentations 12V de tout mon bazar (caméra, moteur de focus, monture),
• permet d'alimenter le Mele (puisqu'il accepte du 12V via cette pseudo prise USB-C à droite),
• les résistances chauffantes pour éviter la buée sur la lame de fermeture de mes SCT,
• et sert aussi de "hub" USB quand on est trop limite avec les trois ports du Mele (j'ai 7 matériels USB à brancher et alimenter : la caméra principale, la caméra de guidage, le moteur de focus, la roue à filtre, la monture, le routeur wifi, une clé USB...)

Et tout cas localement, sans avoir à tirer autre chose qu'un unique câble d'alimentation 12V depuis le sol. Je voulais vraiment garder tout le câblage sur le télescope. Mais d'autres bossent très bien avec d'autres montages.

Je te remercie vivement pour les infos et les photos de ton setup comme exemple. Je vais reçevoir le mele 3c la semaine prochaine. Pour ce qui est de la box pegasus je verrai plus tard.

[180Vision]

Salut @roza



Alors moi le "scratch" "/velcro, j'ai expérimenté et pas durable.

L'humidité en 1 finit par faire décoller si inertie/poids.

Qui plus est , sur la surface granuleuse du mêle Q3, ça finit aussi par partir...



Moi, sur ma fra300, j'ai utilisé des pièces accessoires Smallrig, en outre une "cheese plate" fixée a l'arronde de la lunette.

https://www.smallrig.com/smallrig-cheese-plate-1681.html



Le mêle est fixé avec des rizlan.

J'ai mis un radiateur passif sur le côté supérieur du Mêle pour la chaleur d'ailleurs.



Chez Smallrig, j'ai aussi pris d'autres accessoires comme contrepoids pour équilibrer les côtés (RAF 7x qui faisait pencher du même côté que l'EAF par exemple...)

https://www.smallrig.com/smallrig-counterweight-200g-for-dji-ronin-s-and-zhiyun-gimbal-stabilizer-2285.html



Photos demain si besoin!
