Hello le forum,



Je vous propose cette fois, après les BT 120 Explore Scientific, la collimation des BT 100 Kepler (ou équivalents).

Et complète cette fois, objectifs + prismes ! Dans un précédent  post, je n'avais pas pu la finaliser.



Donc je fais cette fois un post séparé et nettement plus complet.



Précédemment j'en étais resté à la collimation via les objectifs montés sur excentriques. Le
problème non résolu restait l'impossibilité de faire correctement fusionner les images au-dessus
de 55x (oculaires de 10 mm). Je m'en était accommodé mais quand on est perfectionniste... Il faut
remettre le couvert un jour ou l'autre...



Soyons fous, je reprends tout le processus de A à Z.

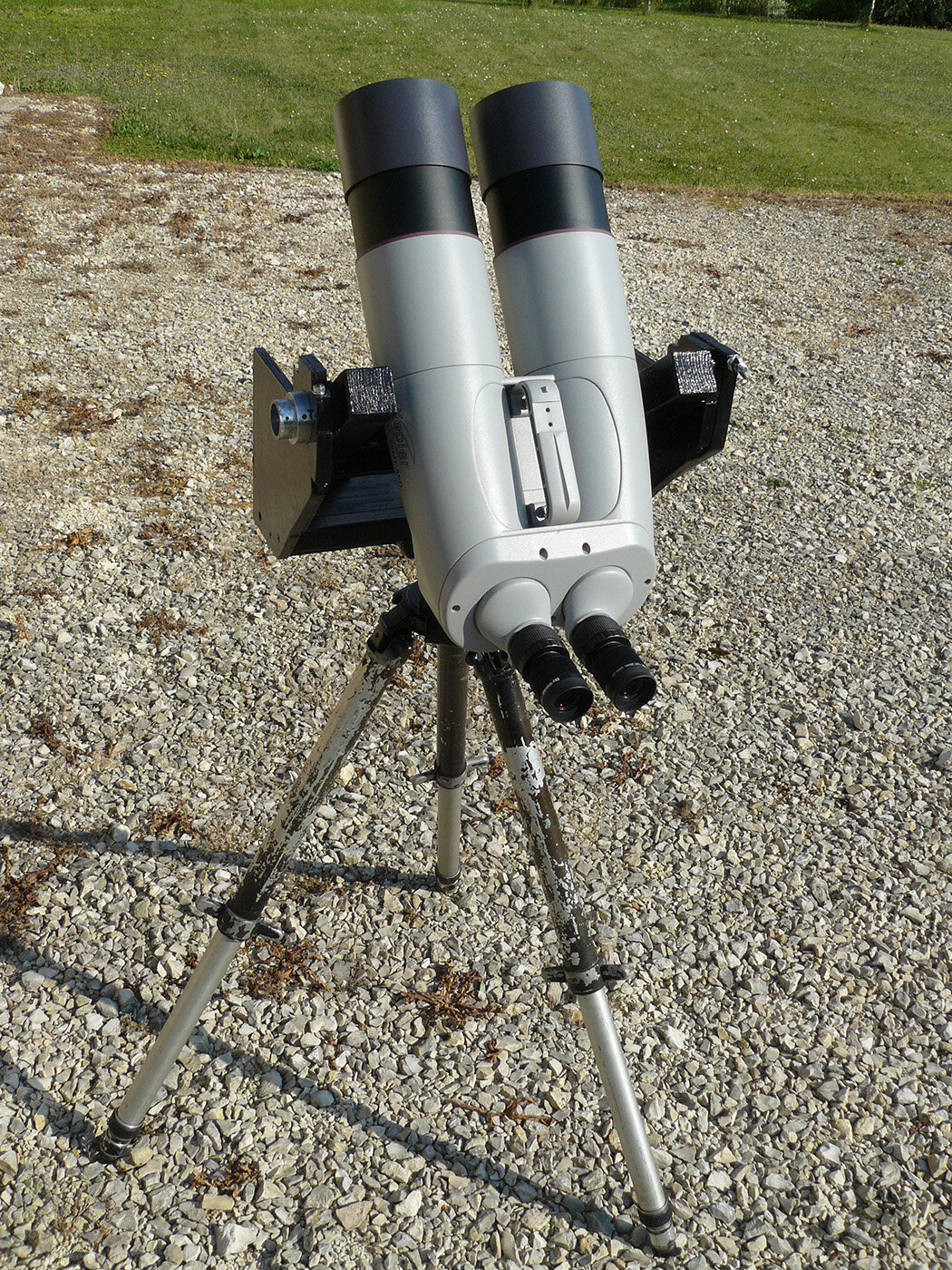

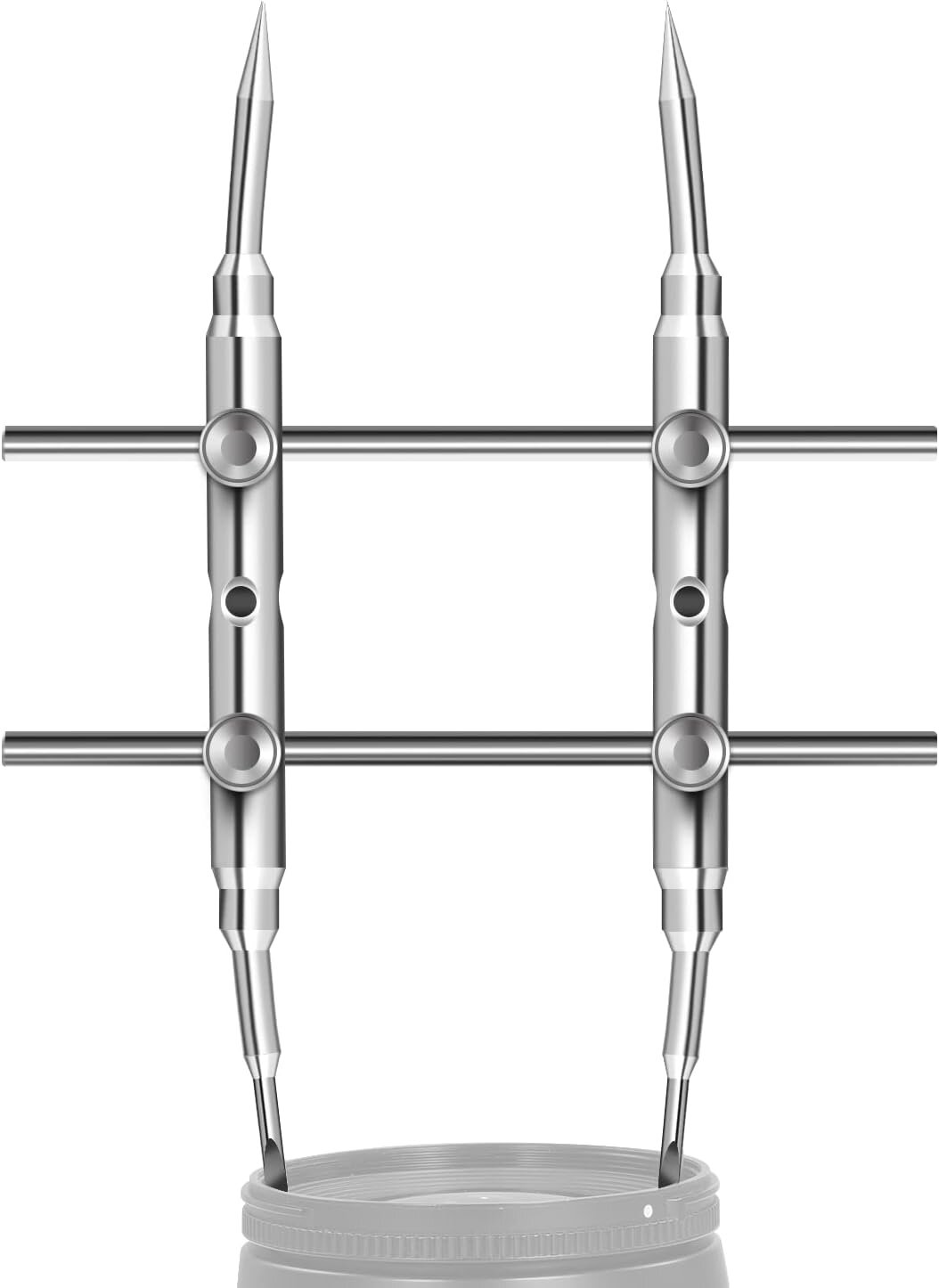

Pour commencer j'avais acheté cet outil générique pour objectif photo afin de dévisser les bagues
de maintien des objectifs:

https://www.amazon.fr/dp/B00J5F73GA/ref=pe_27091421_487030221_TE_SCE_dp_351qUOPa1-OL._AC_SL1500_.jpg

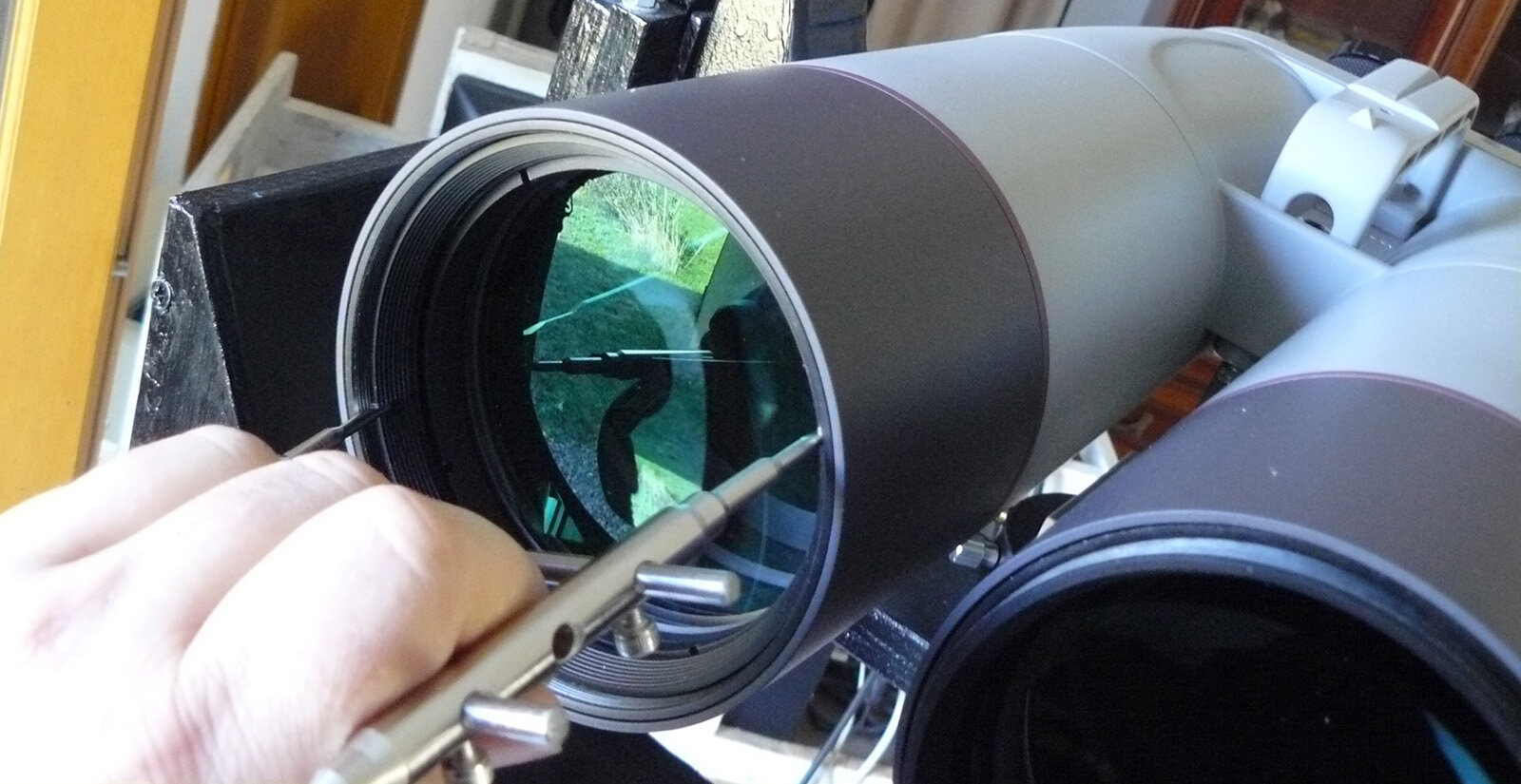

C'est suffisamment rigide en prenant soin de n'utiliser que les vis à tête hexagonale pour bien
les bloquer avec une clé. Prendre aussi soin de bien régler la distance entre les pointes (côté
extrémités plates). Enfin immobiliser les jumelles en position pour qu'elles ne bougent pas et
éviter tout risque de "riper". Sur mes jumelles les bagues de maintient de chaque coté étaient serrés
relativement fortement.

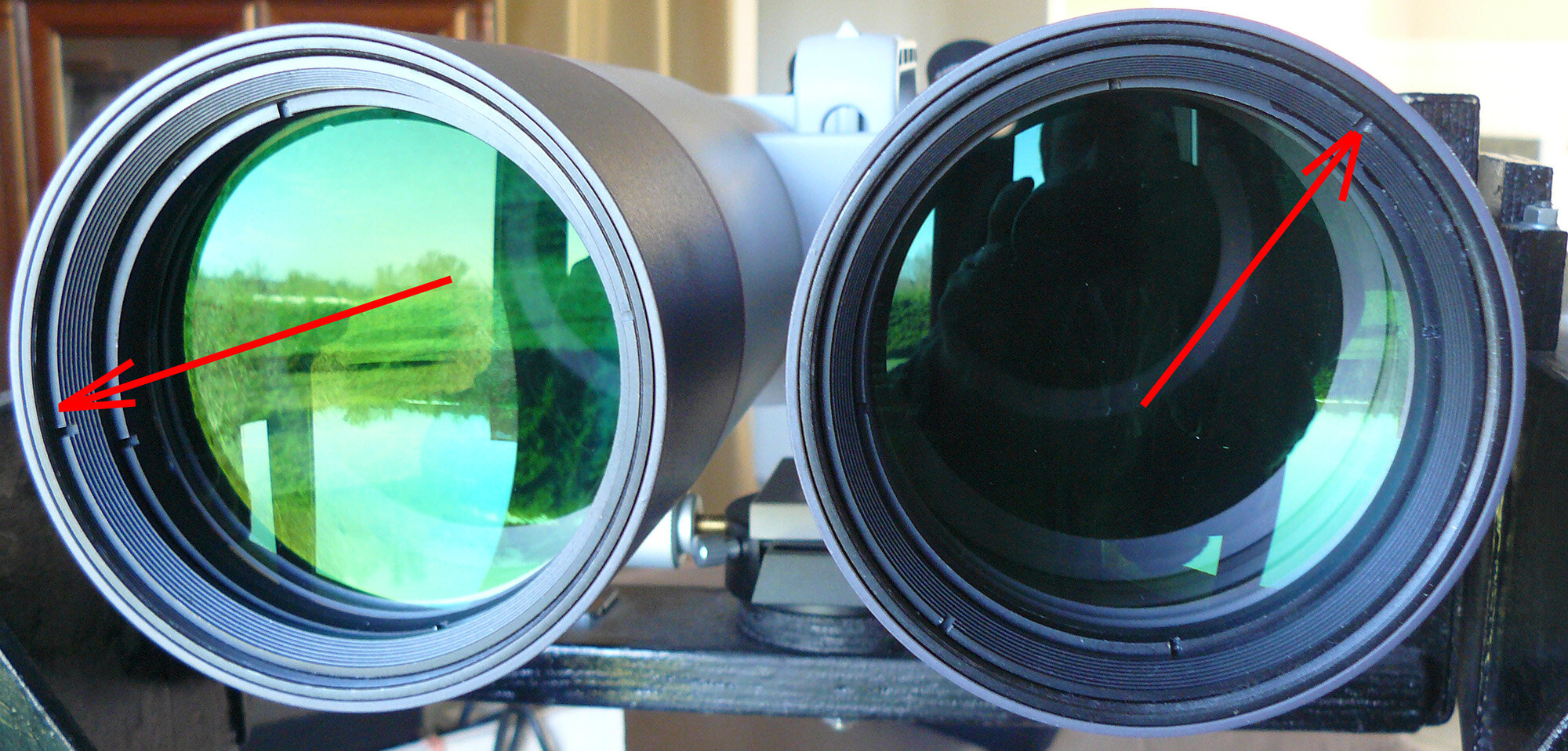

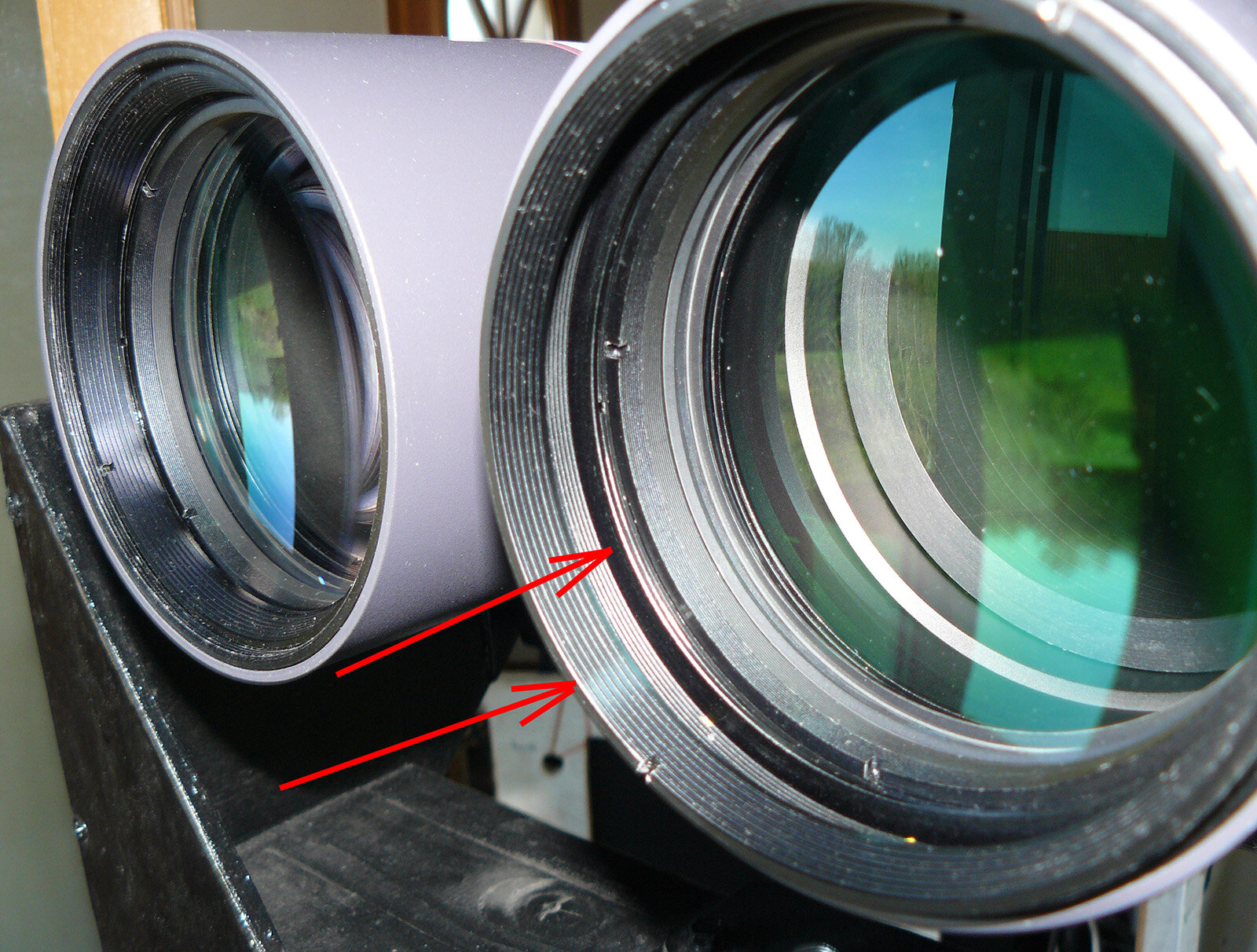

Ensuite on retire le bague avant et la rondelle de calage (des 2 fûts) :

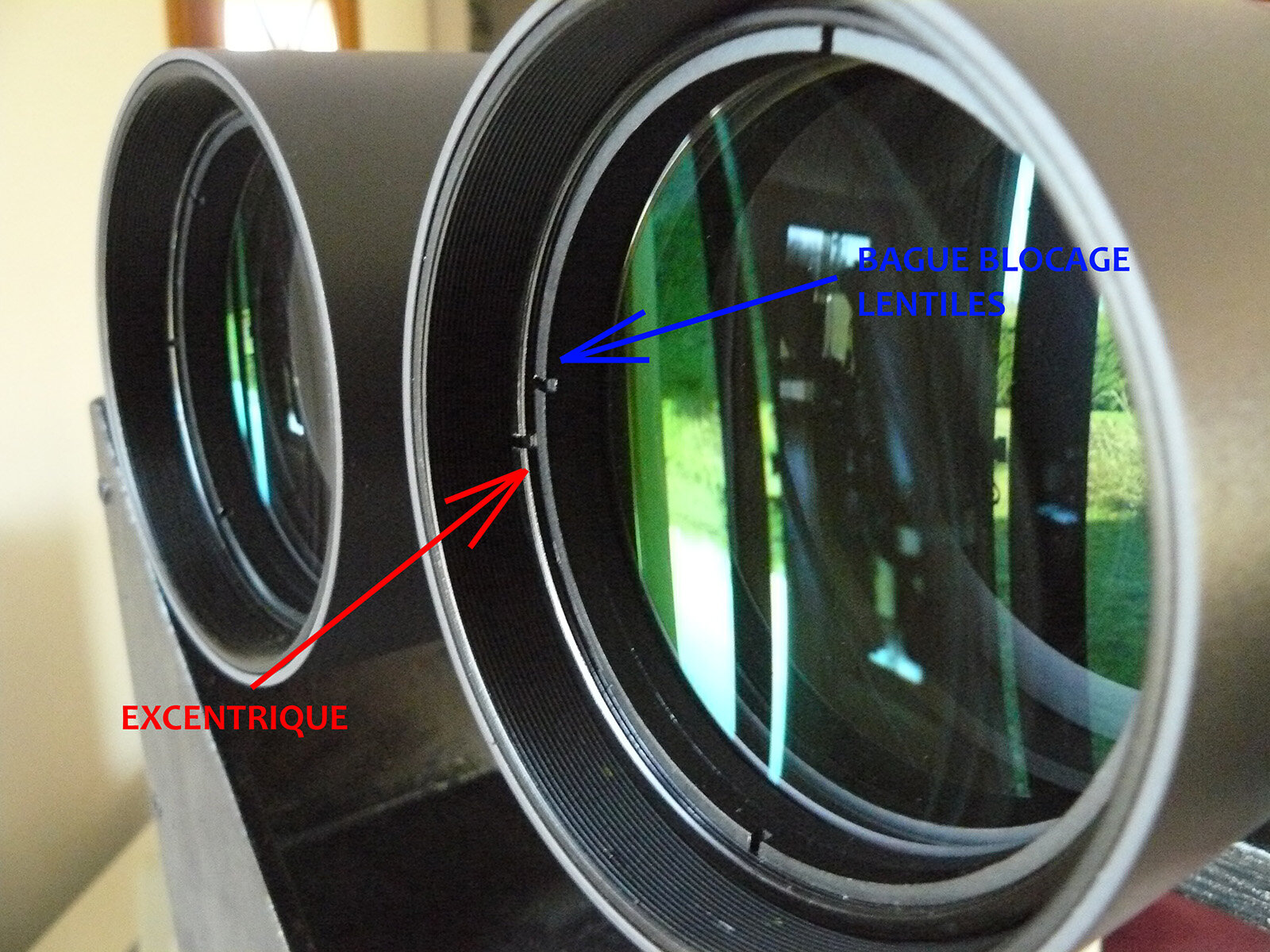

On accède enfin à l'excentrique réglable. Attention ne pas confondre avec la bague qui maintient
les lentilles en place et située côté intérieur !





Je me suis inspiré de ces documents et fait la collimation de jour avec mes oculaires de 10 mm
en visant de grandes antennes  distantes de 15 km environ .



https://nimax-img.de/Produktdownloads/53076_Collimation_instructions_APMAPOBino_Version_1_3.pdf



http://r2.astro-foren.com/index.php/de/10-beitraege/02-ed-optiken-halb-apos-und-frauenhofer-systeme/677-b045-02-how-to-collimate-a-apm-100-bino



http://r2.astro-foren.com/index.php/de/10-beitraege/02-ed-optiken-halb-apos-und-frauenhofer-systeme/522-b045-01-apm-fernglas-100mm-ed-apo-doppelbilder-zentrierung



Google Trad est votre ami..

En notant la position de départ des objectif de chaque côté et en les tournant comme indiqué dans
le second lien, on finit à force par "sentir"  l'effet des réglages. C'est déroutant au début
mais on s'y habitue. J'ai effectué les réglages en déplaçant le regard à l'horizontale d'un oculaire à

l'autre. Avec un peu d'entrainement  on détermine vite ce qui ne va pas entre les deux images. Pour

fusionner les images correctement, le plus important est d'éviter un décalage vertical. Un peu de décalage

horizontal est tolérable, le cerveau corrigera.



Sur mon exemplaire de jumelles, j'ai certes amélioré la collimation mais quelque soit l'orientation
des excentriques, impossible de fusionner correctement les images au -delà de 55x (oculaires de
10 mm). J'ai remarque que je suis au taquet pour rattraper l'offset vertical. Impossible de faire
plus, il faudrait carrément retoucher le positionnement des prismes...

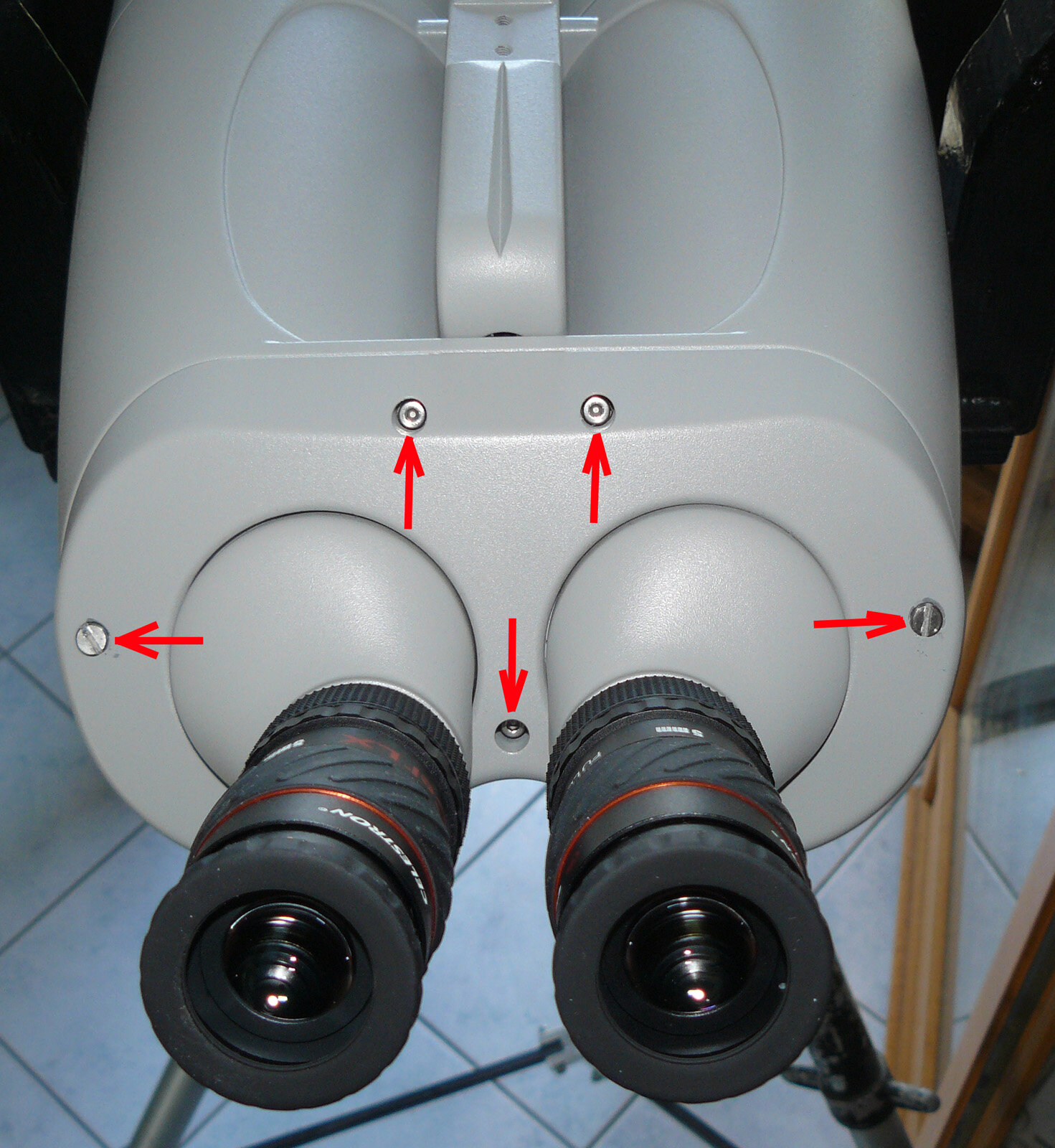

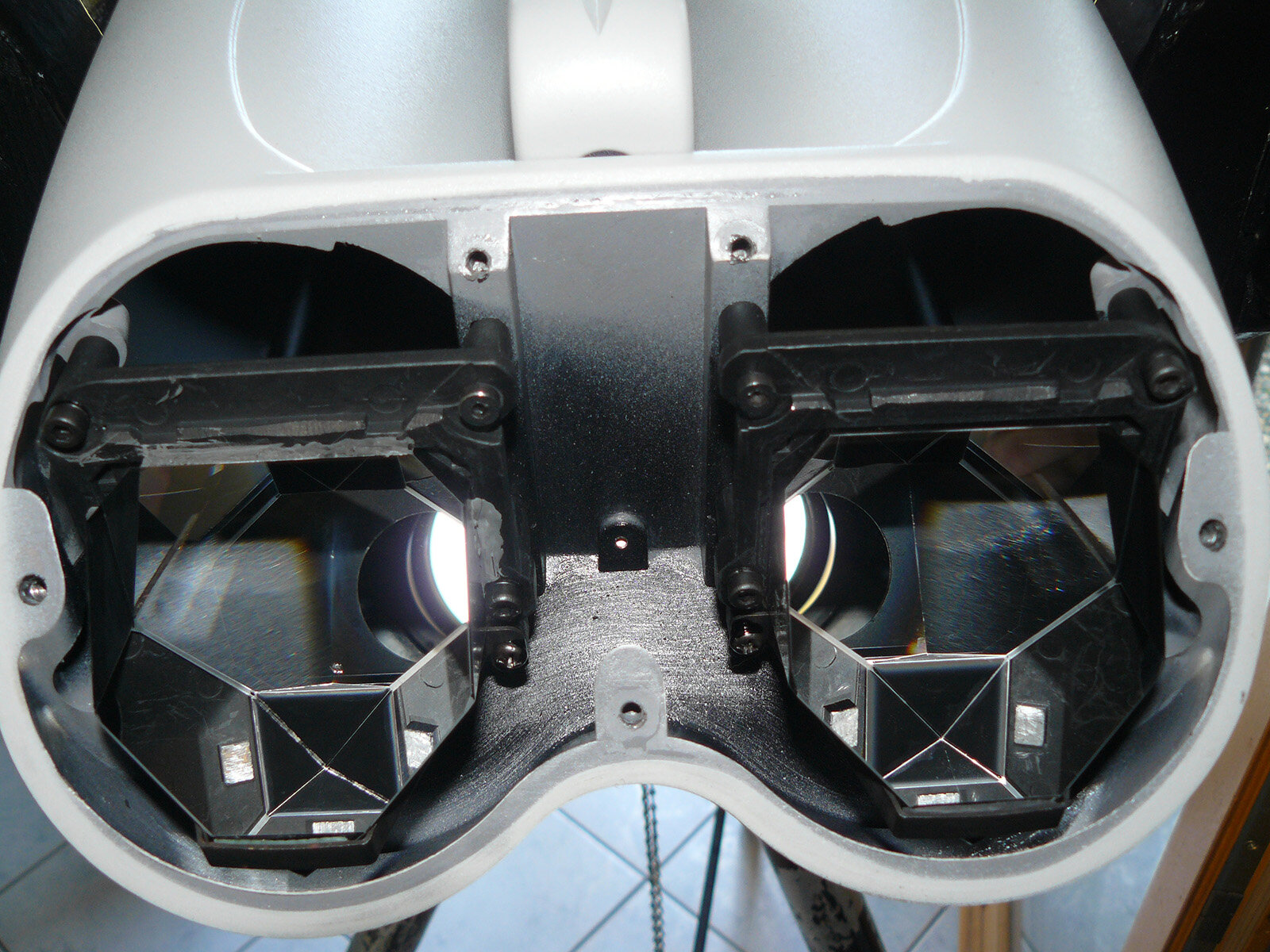

Et cette fois je suis allé jusqu'au bout. Donc démontage du bloc-porte-oculaires maintenu par 2 vis
fendues et 3 vis BTR (enlever d'abord les oculaires pour éviter une cata !) et voilà le cœur de la
bête :

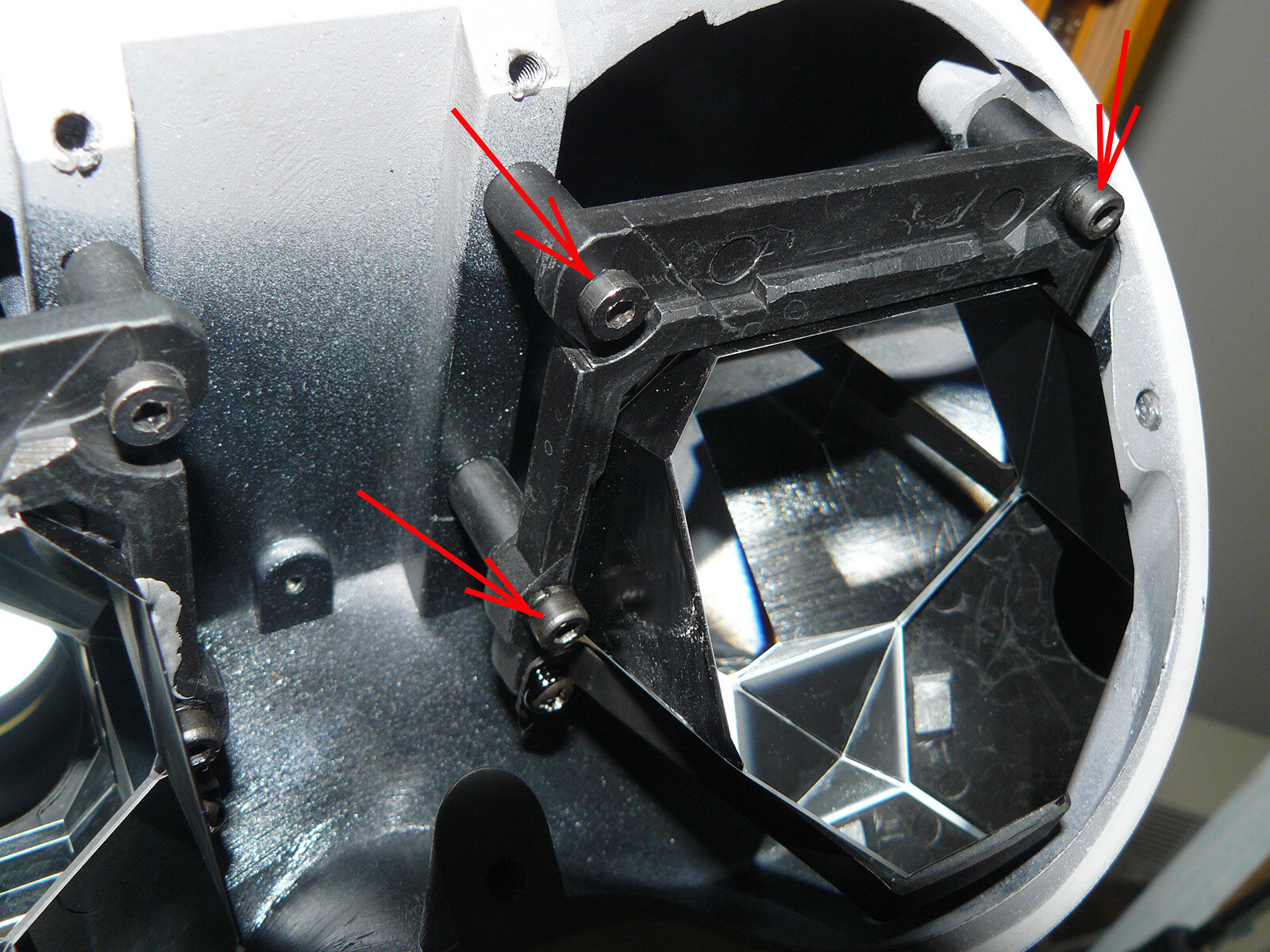

Et là mauvaise surprise, aucun système de réglage !  Chaque prisme est maintenu sur un support

lui-même vissé au corps des jumelles par 4 vis BTR (ici une est cachée par le prisme).





Je sais que j'ai un soucis de décalage vertical donc il faut "tilter" un peu un des 2 supports. Le
côté où le décalage vertical était le plus important vers le haut a été choisi pour le réglage du

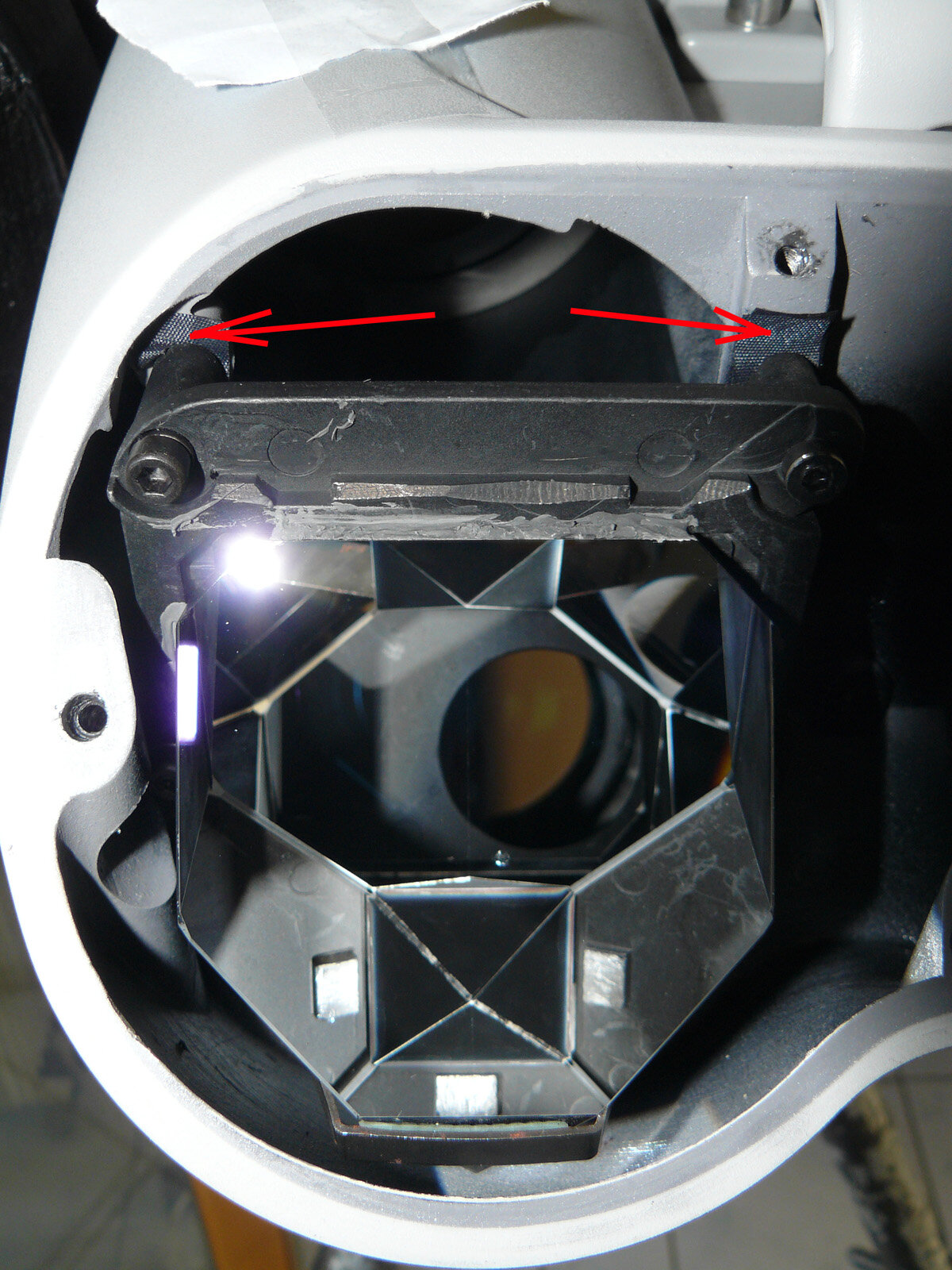

prisme. J'ai procédé par essais successifs pour voir où il fallait placer mes cales fines (sous les 2
vis du bas ou les 2 vis du haut ?). Puis ensuite ajuster leur épaisseur. Bien sûr à chaque fois il
fallait replacer le bloc porte-oculaires, visser 2 vis de maintien, remettre les oculaires en place
et vérifier les images...  Dans mon cas j'ai ajouté des cales sur les 2 vis du haut. Et de l'épaisseur
d'un  sac plastique de congélation, pas plus  ! Quasiment rien au final, une surépaisseur de peinture

aurait suffit !




Ensuite on fait un dernier réglage avec les excentriques pour bien peaufiner et pour moi ça passe
désormais nickel avec une paire d'oculaires de 5 mm ! Ne reste plus qu'à remonter les rondelles et les
bagues avant.



Un test de validation avec les Celestron X-Cel LX 5 mm (132x) avec filtres jaunes sur la Lune à l'instant...
Verdict : parfait ! Quel spectacle ! L'énorme boule gibbeuse, presque pleine, elle rentre au chausse-pied
dans le champ ! Chromatisme assez discret, ça m'a surpris, les cirrus assez épais aident un peu je
pense en "mangeant" une partie de la lumière.



Test le 17/02/2024  toujours avec les avec les Celestron X-Cel LX 5 mm (132x) mais avec filtres "Semi-Apo"

sur la Lune. Sana surprise, un résultat comparable aux filtres jaunes côté chromatisme (un peu plus présent

en l'absence de nuages ) mais avec une coloration plus neutre.

Albéric

Modifié 18 février par xs_man

[astrocg]

Bravo et meilleurs vœux (cieux).

Très bonne initiative.

Modifié 30 janvier par astrocg

[xs_man]

Le 30/01/2024 à 16:36, astrocg a dit :

Bravo et meilleurs vœux (cieux).

Très bonne initiative.



Merci !



J'avais cherché mais je n'avais pas trouvé de courageux ayant fait de même donc

je partage, au cas où.



Albéric
