Je profite de vacances pour enfin commencer mon abri



Mercredi  28/02 :



Journée grise avec de la bruine légère à partir de 17h00

Etape 1 : on rapatrie la scie à onglet électrique et ses rallonges dans le garage  (oui j'ai aussi un abri de jardin mais plein...) et surtout des chevrons de 4m à manipuler

Etape 2 : on réfléchit une 10ème fois et on refait quelques plans sur papier

Etape 3 :  c'est parti, bon désolé mais je ne mets pas tous les détails comme lancer une liste musicale pour se donner du courage

- Pose des lisses au sol : forêt de 8 pour le bois puis perforateur avec mèche de 8 pour la dalle béton : première erreur,  j'oublie la bande d'arase sous la 1ere lisse
Heureusement que les chevilles à frapper peuvent être dévissées ...

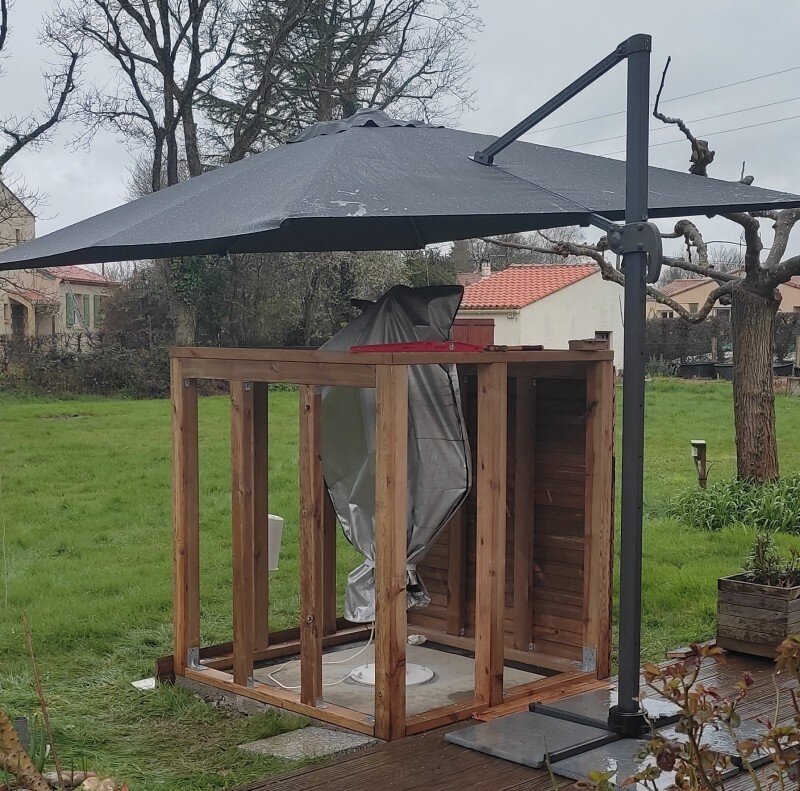

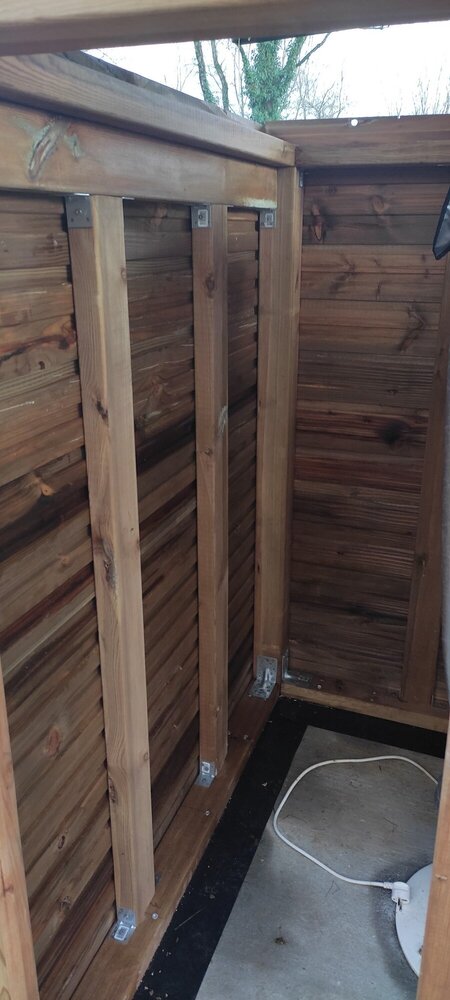

- Les poteaux 90*90mm  (purée, j'ai vu gros !)  sont fixées aux lisses par des équerres 90*90*2.5 à renfort, toutes les vis sont Inox et le bois en classe 4

La porte fera 50cm de large  (c'est suffisant pout passer le tube ou la monture au cas où)























Samedi 2/03 :



Un temps de m*** le matin, ça m'a permis d'aller voir ce que je pouvais mettre comme couverture avec de l'isolation

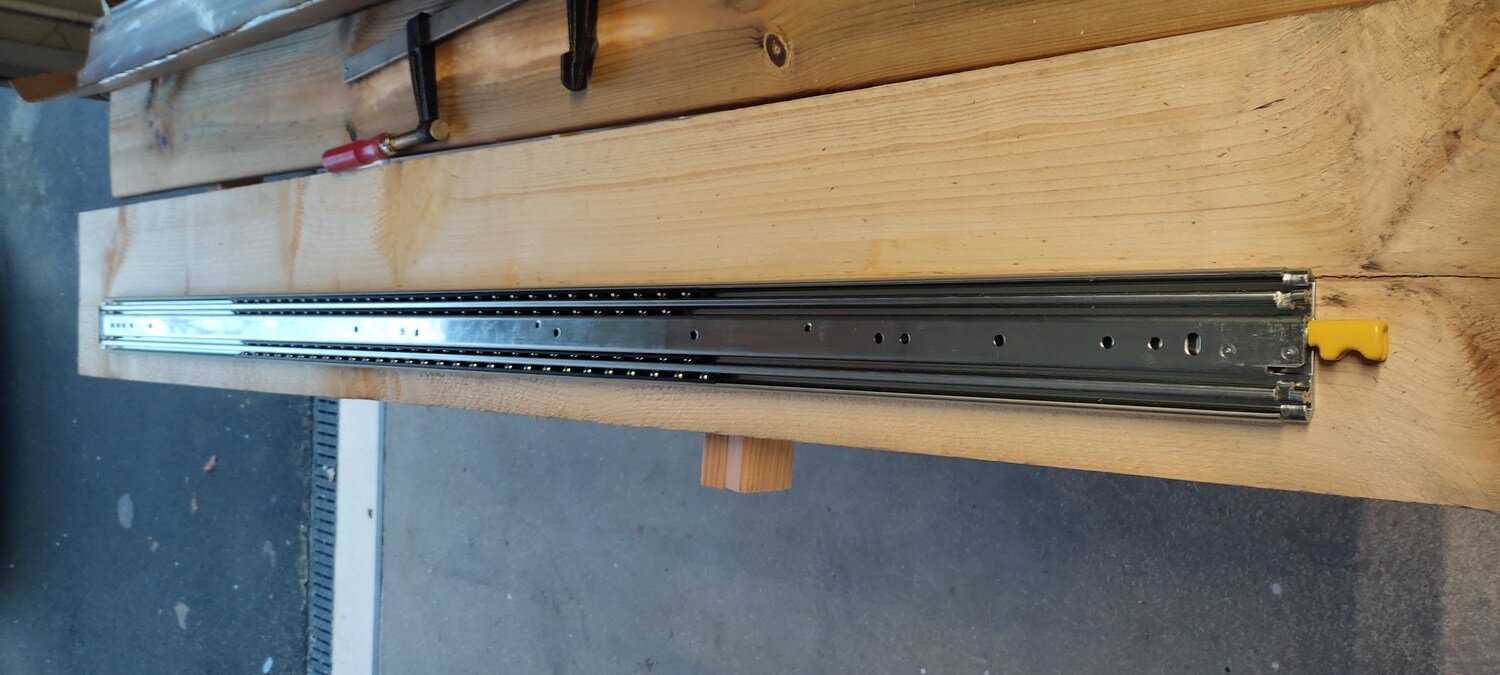

Suite à la réception des glissières (pas forcément prévues quand j'ai passé commande du bois et de la quincaillerie) pour le toit coulissant, je suis obligé de faire des modifications sur la structure
J'en dirai davantage plus tard

En tout cas, c'est de la glissières balèze ! 7.5kg chaque  (Merci à @Jacques0563  pour le lien

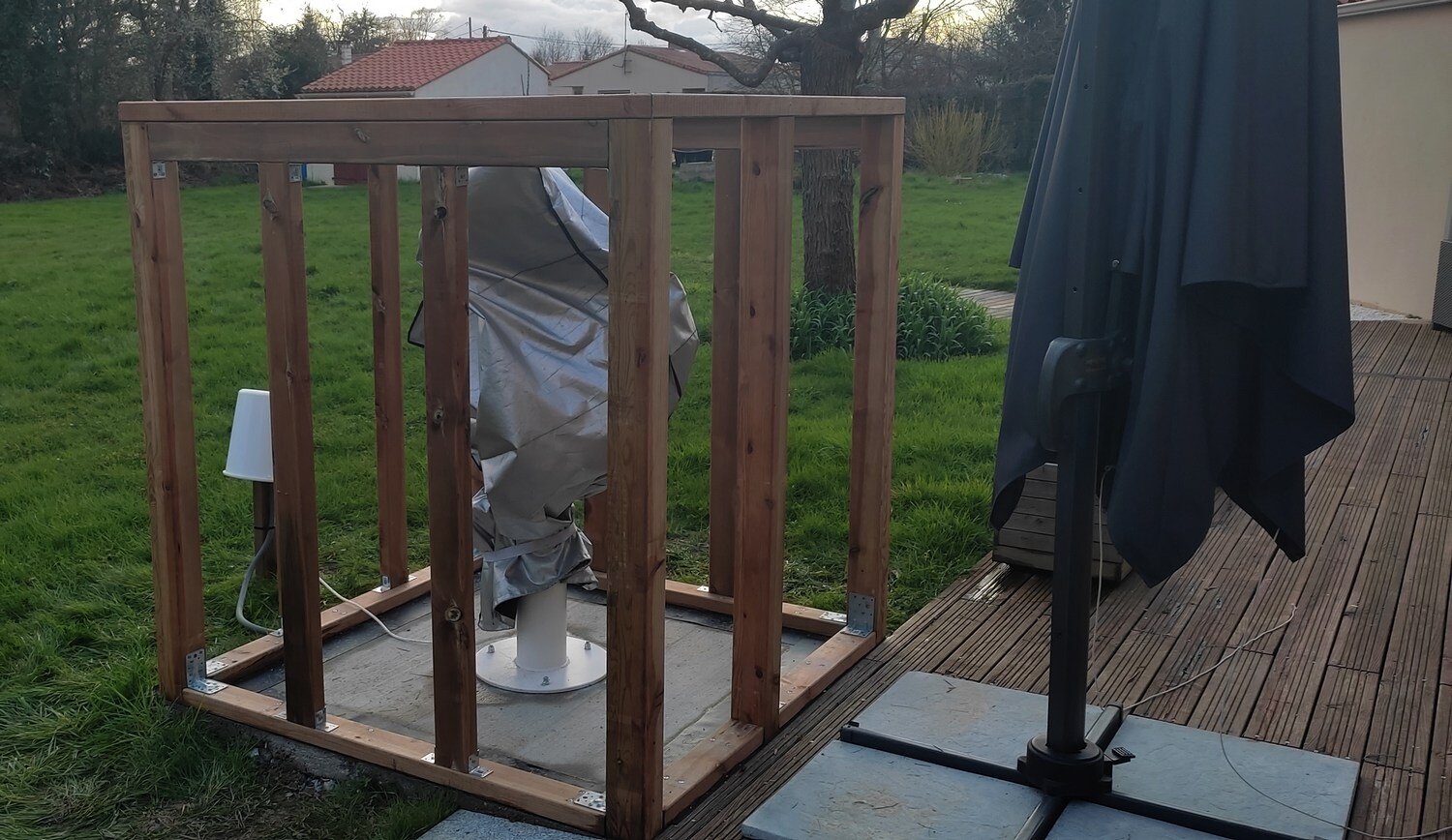

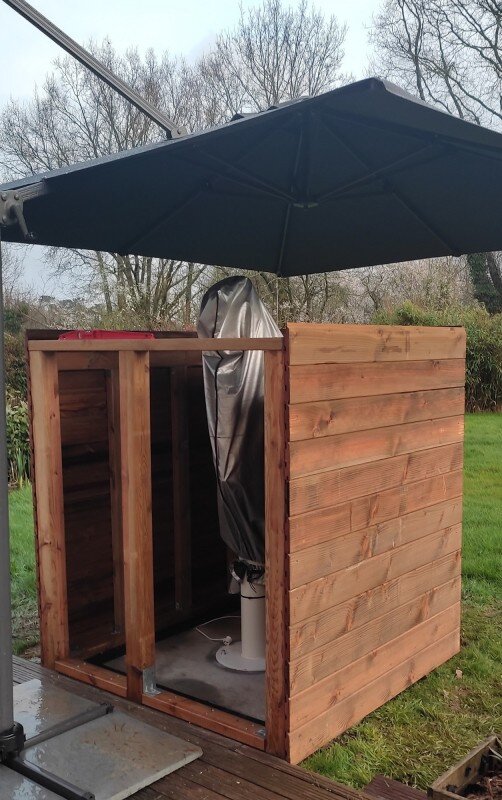

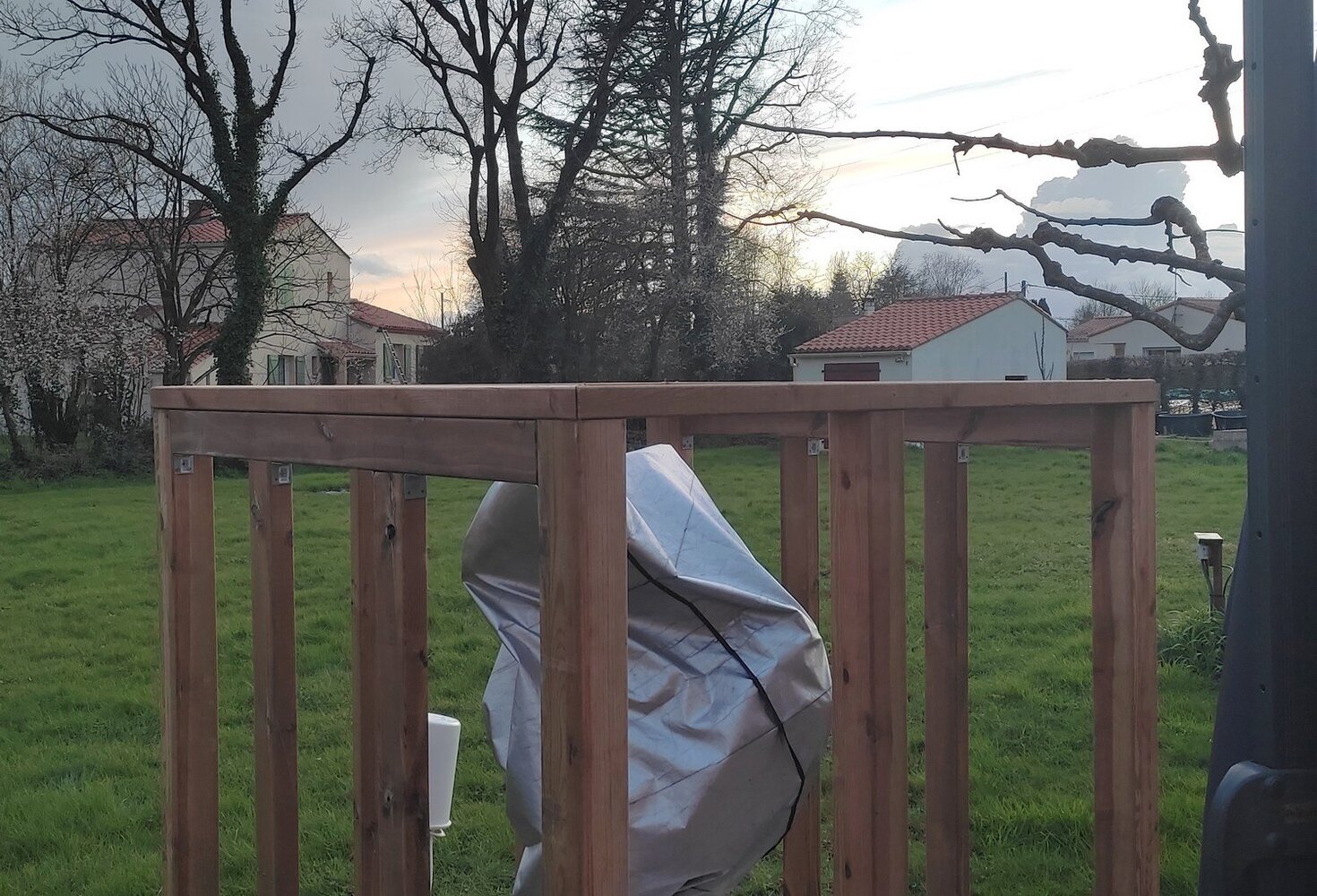

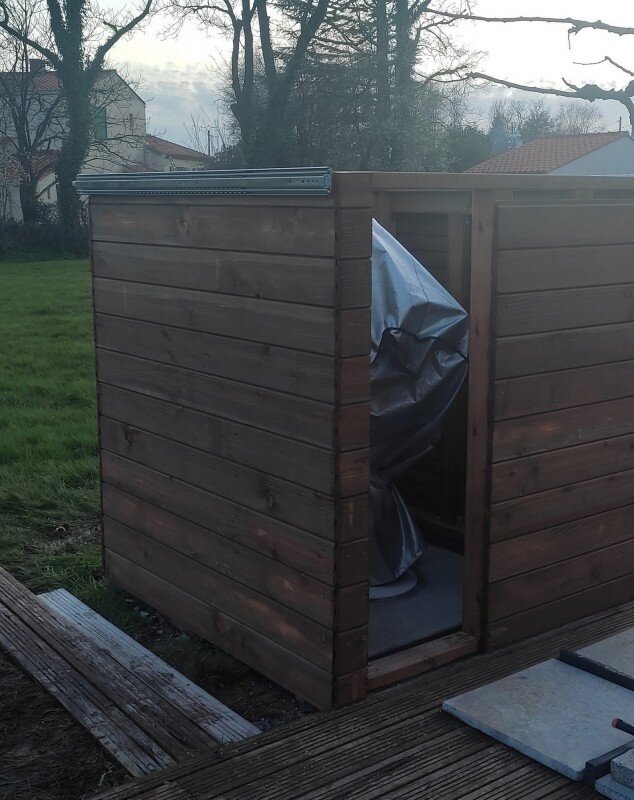

Etape 4 :  finalisation de la structure. Franchement, je ne pensais pas y passer autant de temps mais il faut obligatoirement avoir les côtés supportant les futures glissières bien parallèles (j'ai 1 mm d'écart sur 146cm)

Après moults vérifications et ajustements, je suis assez content du résultat : tout est de niveau et les poteaux bien verticaux (pas évident avec des équerres)

Merci la scie à onglet électrique et son banc extensible pour y traiter les chevrons de 4m

J'ai même dû sortir le parasol tellement le soleil tapait



















Lundi 4/03 :

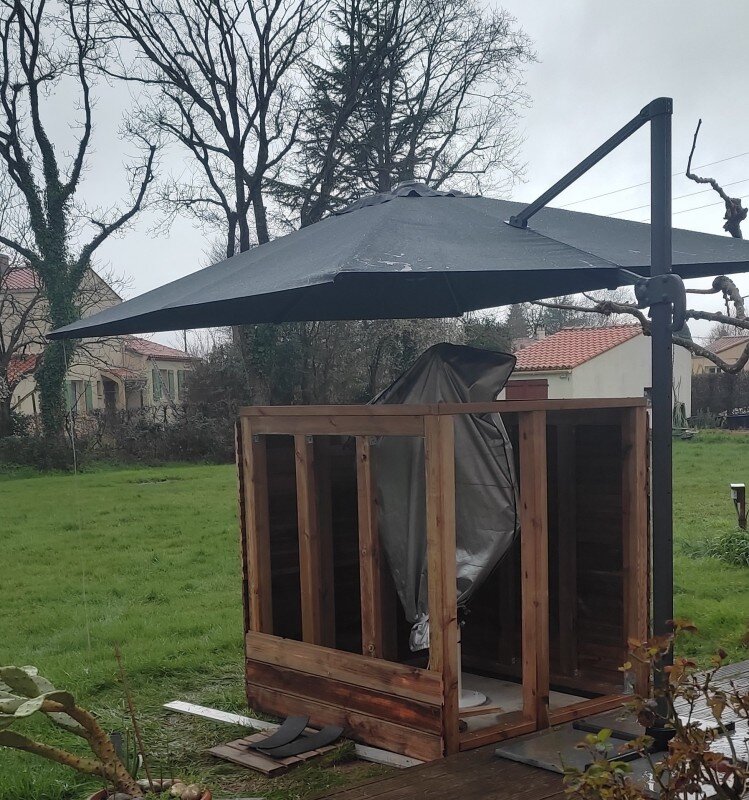

Etape 5.1 :  oui, je n'ai pas pu finir le bardage vu le beau temps sec de ce lundi

J'ai modifié l'ordre des étapes, je fixerai les glissières sur le bardage (enfin à travers la structure)

























Mardi 5/03 :

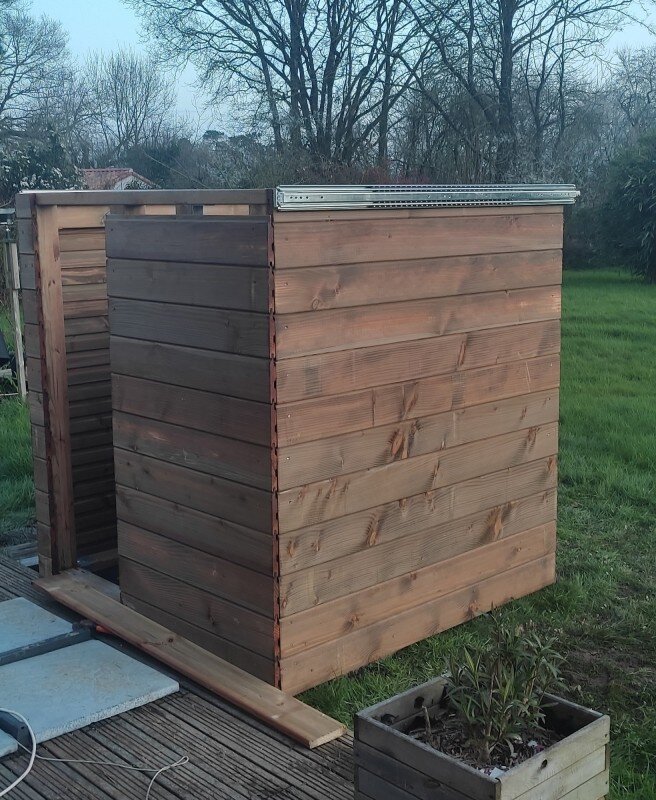

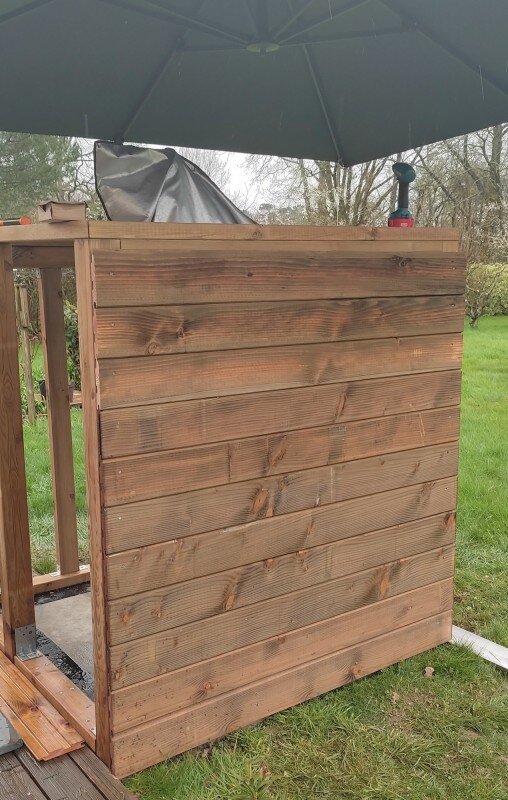

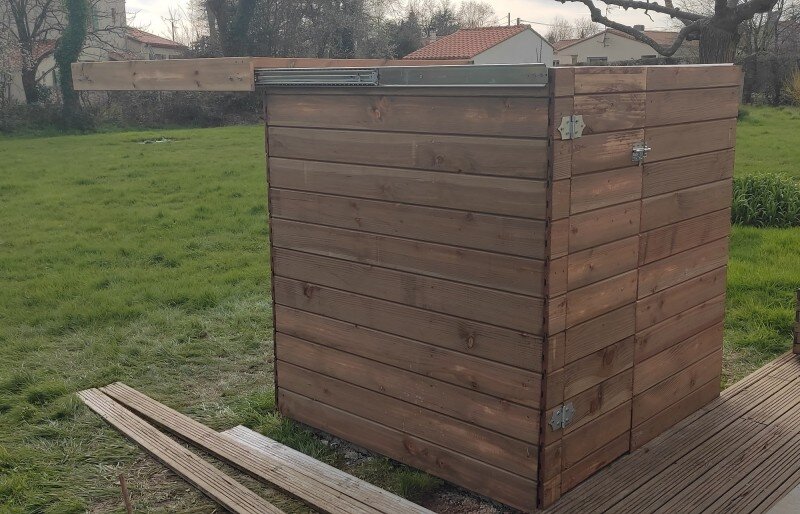

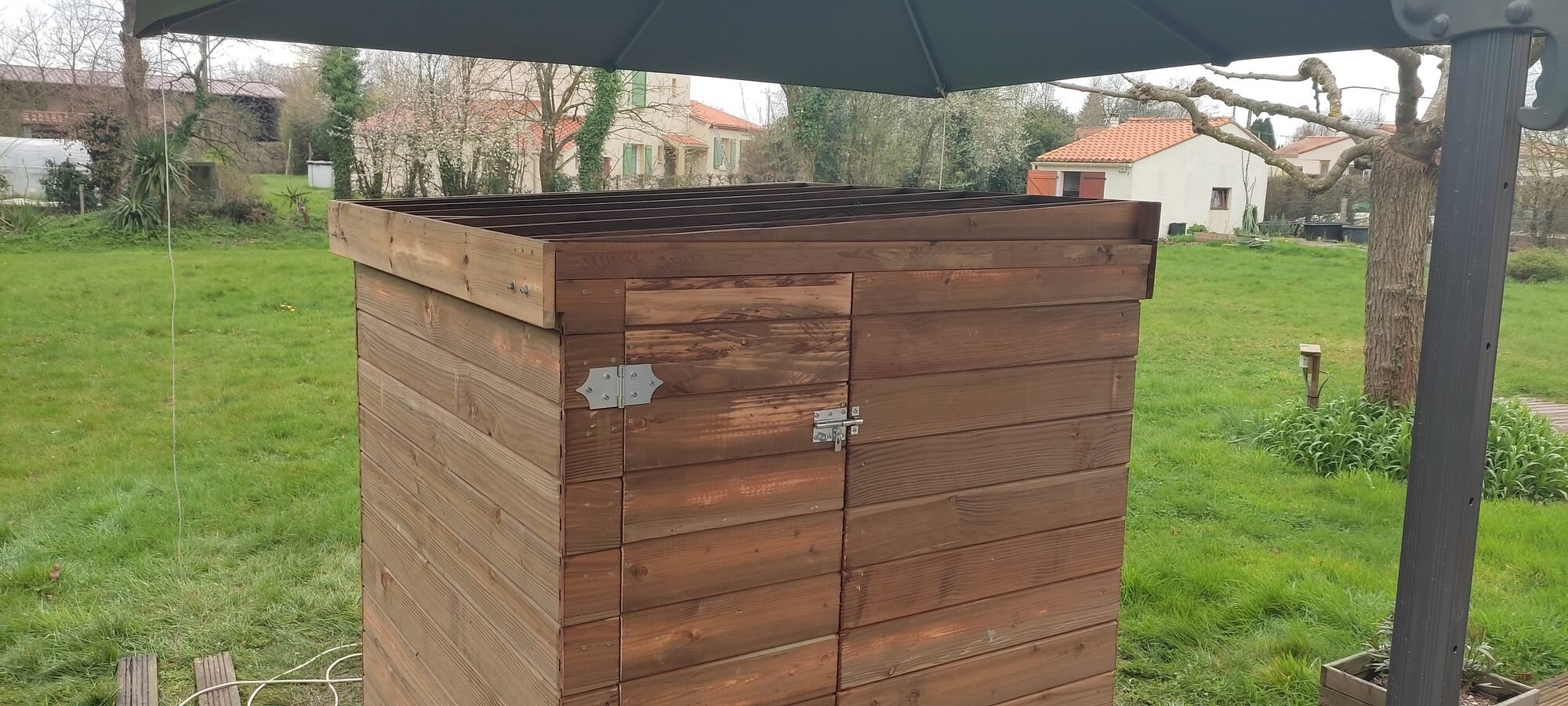

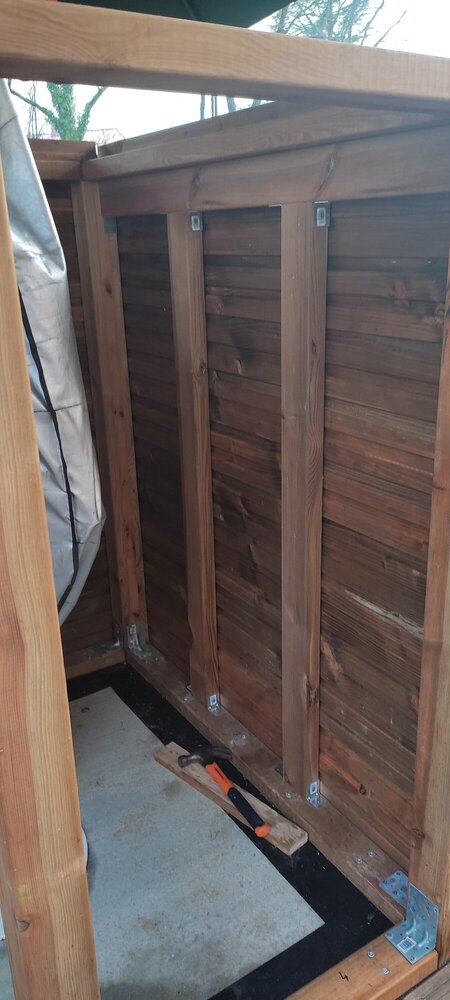

Etape bardage terminée

Bon, oui, je me suis planté dans l'alignement d'une des faces
Mon parasol-pluie s'est renversé avec le vent de ce matin    😡

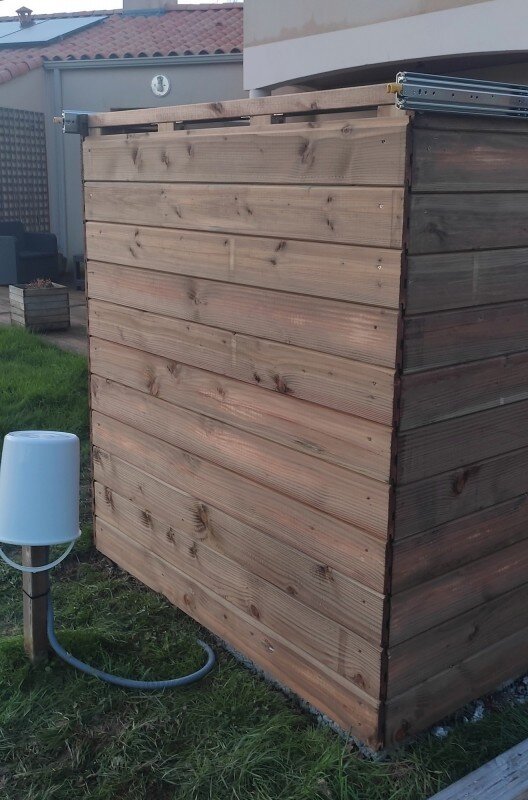

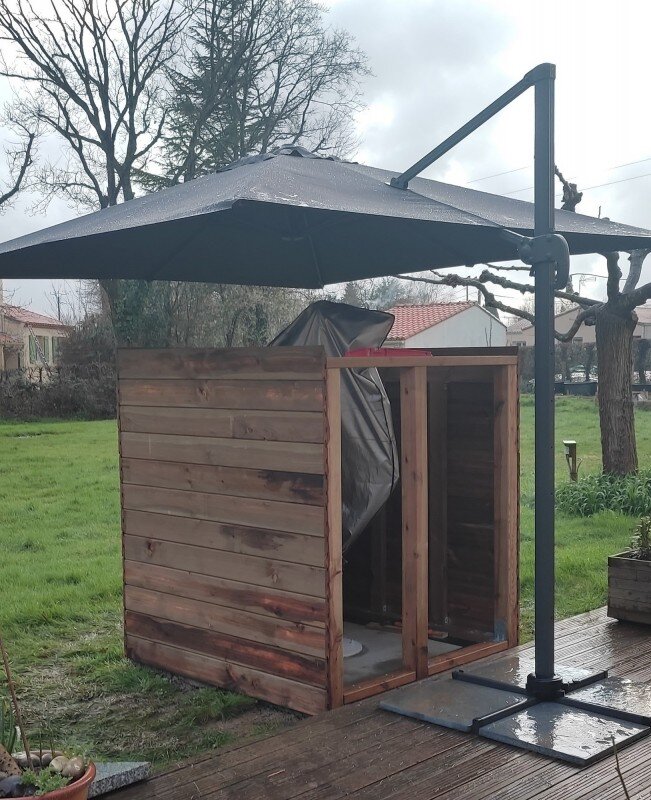

Mise  à niveau, enfin plutôt finition au rabot électrique des côtés supportant les glissières

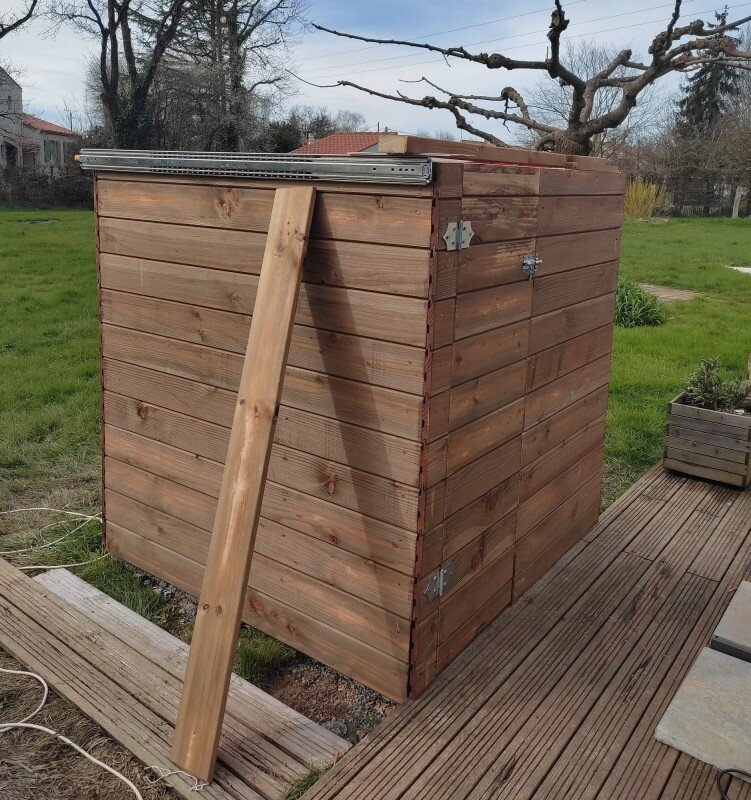

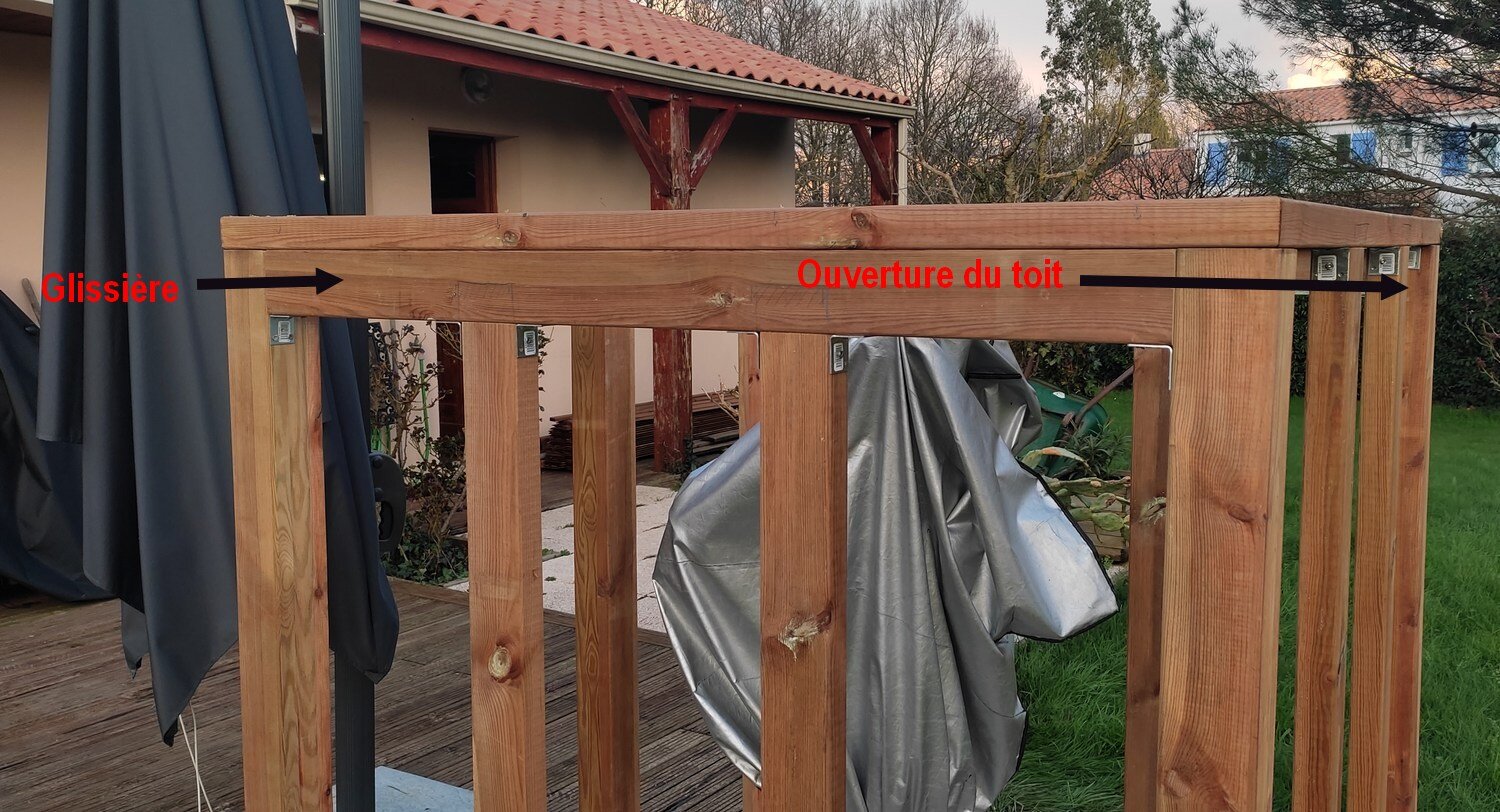

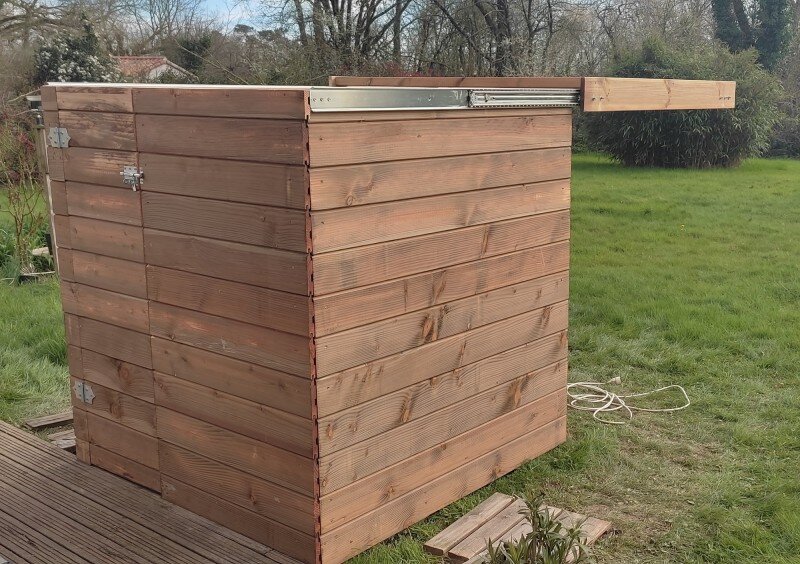

Pose des glissières non sans mal cause planches de rives pas assez hautes (on ne les voit pas ici car pas encore installées), j'ai donc du remonter les glissières en les vissant dans la lisse supérieure plutôt que dans les poteaux 90*90



Bon, les niveaux sont bons, et ça glisssssse

Reste plus qu'à fixer les planches de rives sur la partie mobile des glissières.

Pas de BUD ce soir, je tourne au Bourbon













Mercredi 6/03 :

Etape 6 :

- Fabriquer la porte et surtout la monter !  Pas évident avec le système de m**** pris chez Brico machin , mais bon, c'est fait

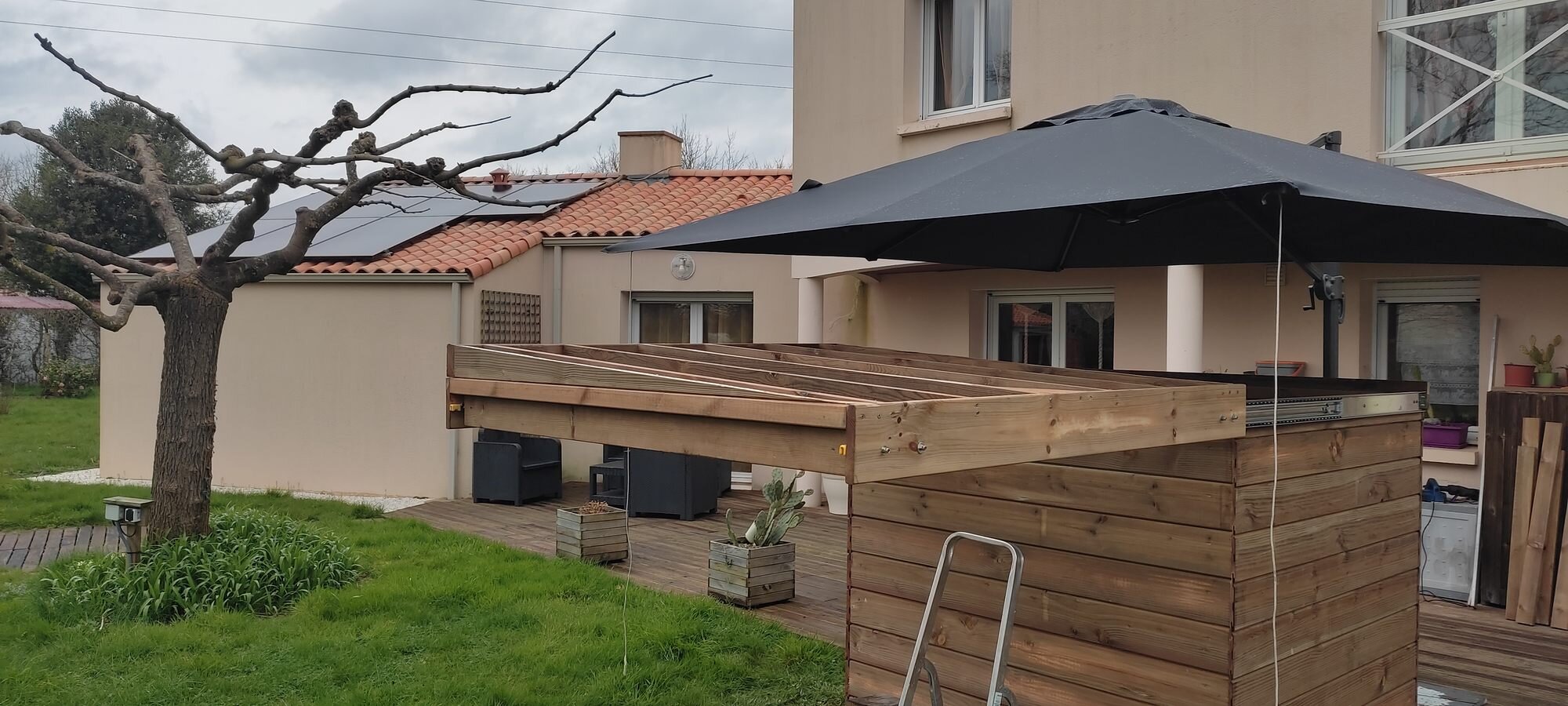

- Fixation des planches de la charpente sur les glissières

Là aussi, j'ai du cogiter car les planches de rive ne font que 145mm donc avec les chevrons de 45mm comme structure de charpente, je n'ai pas assez de pente
Mais solution le lendemain ...







Jeudi 7/03 :



Enfin une journée sèche !

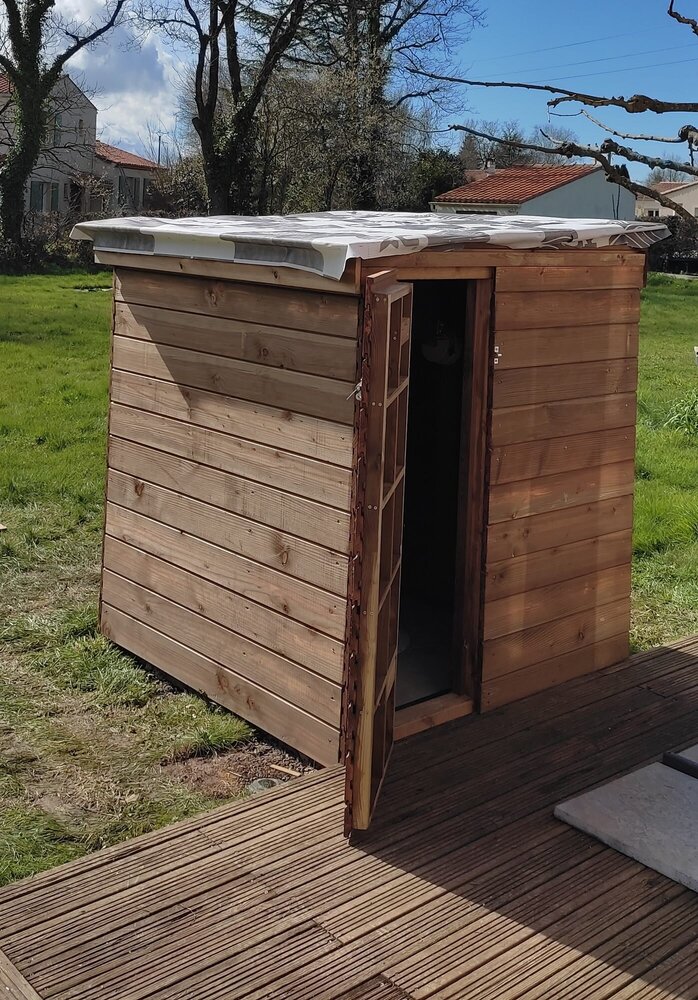

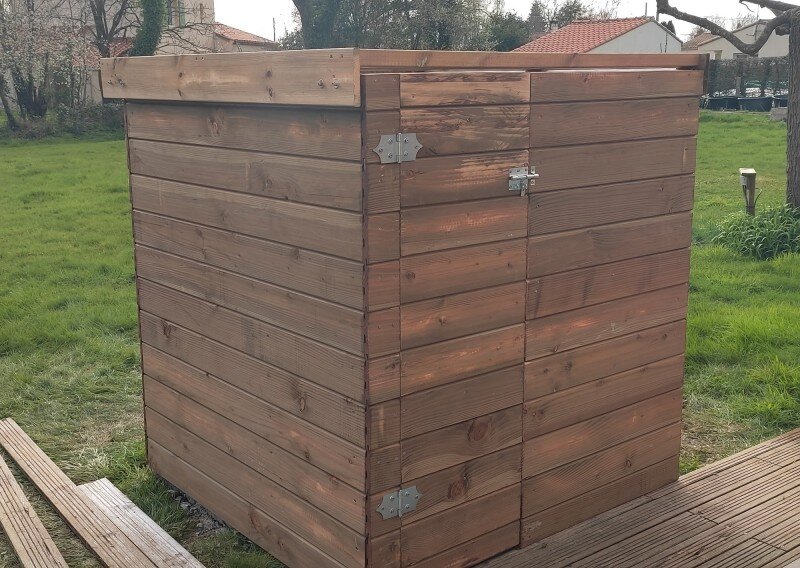

Finitions sur la porte et sur le haut de l'abri pour avoir tout de niveau   :whistle:

J'ai de nouveau cogité pas mal pour le toit

Pas mécontent du résultat

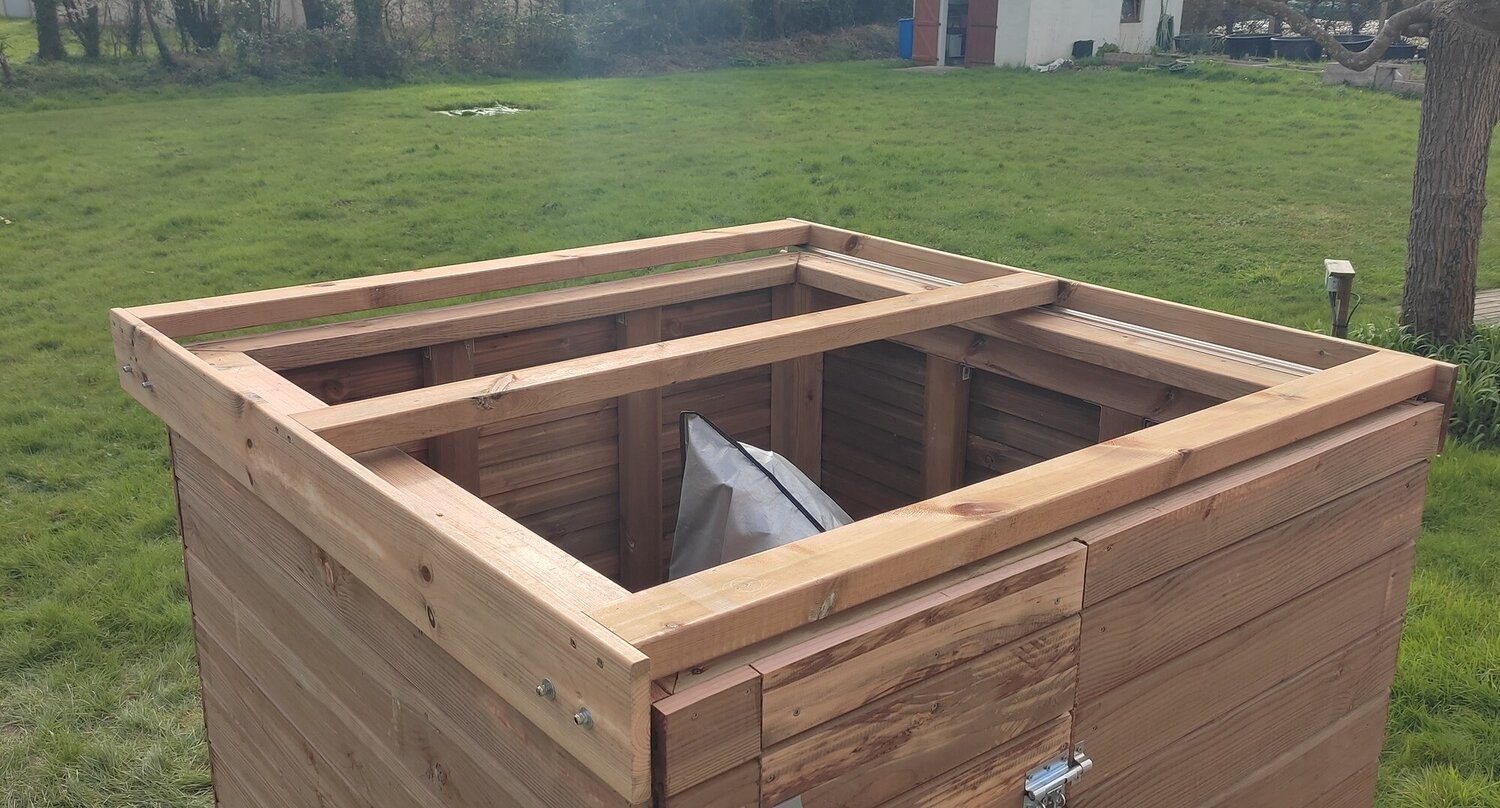

J'ai fait pour le moment uniquement la base de la charpente
Je vais rajouter un chevron de 90*45mm d'un côté afin d'avoir une pente de 5%
Toiture bacacier prévue mais il faut que je trouve le bon fournisseur...

















A Suivre ...







Modifié 7 mars par fcouma

[fcouma]

Vendredi 8/03 :



Malgré le temps mitigé et un peu de pluie, j'ai avancé pas mal



Journée charpente

Finalement, je ne sais pas si je vais mettre du bacacier
J'ai installé de l'OSB3 en toiture pour le moment avec un pare pluie (pas présent sur les photos)

On m'a proposé de l'EPDM qui sert notamment pour les toitures avec très faible pente (toujours un minimum de pente de 1à 3%)
J'ai peur que le bacacier fasse du bruit lorsqu'il pleut et comme l'abri est à 5 m de notre chambre...

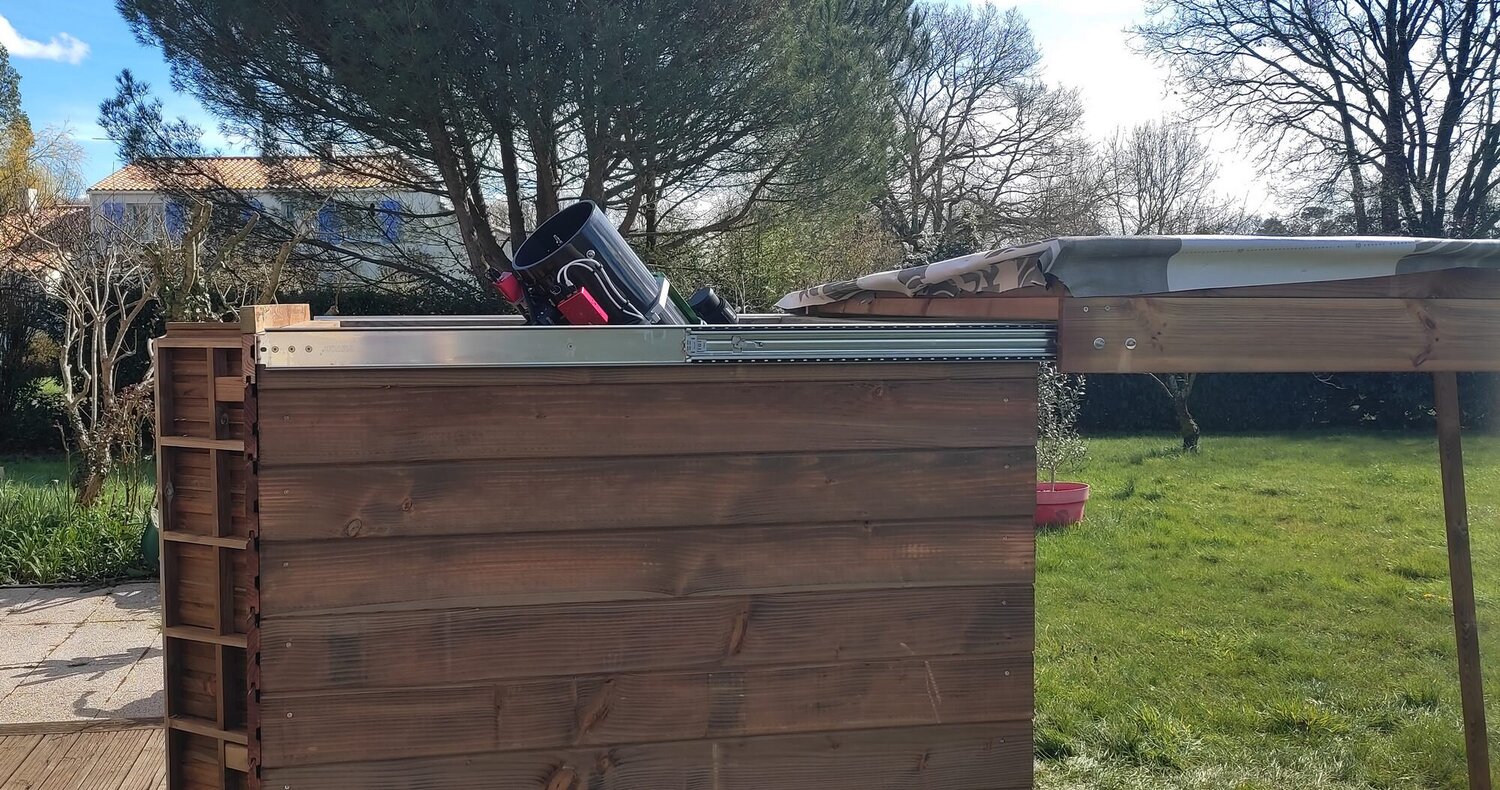

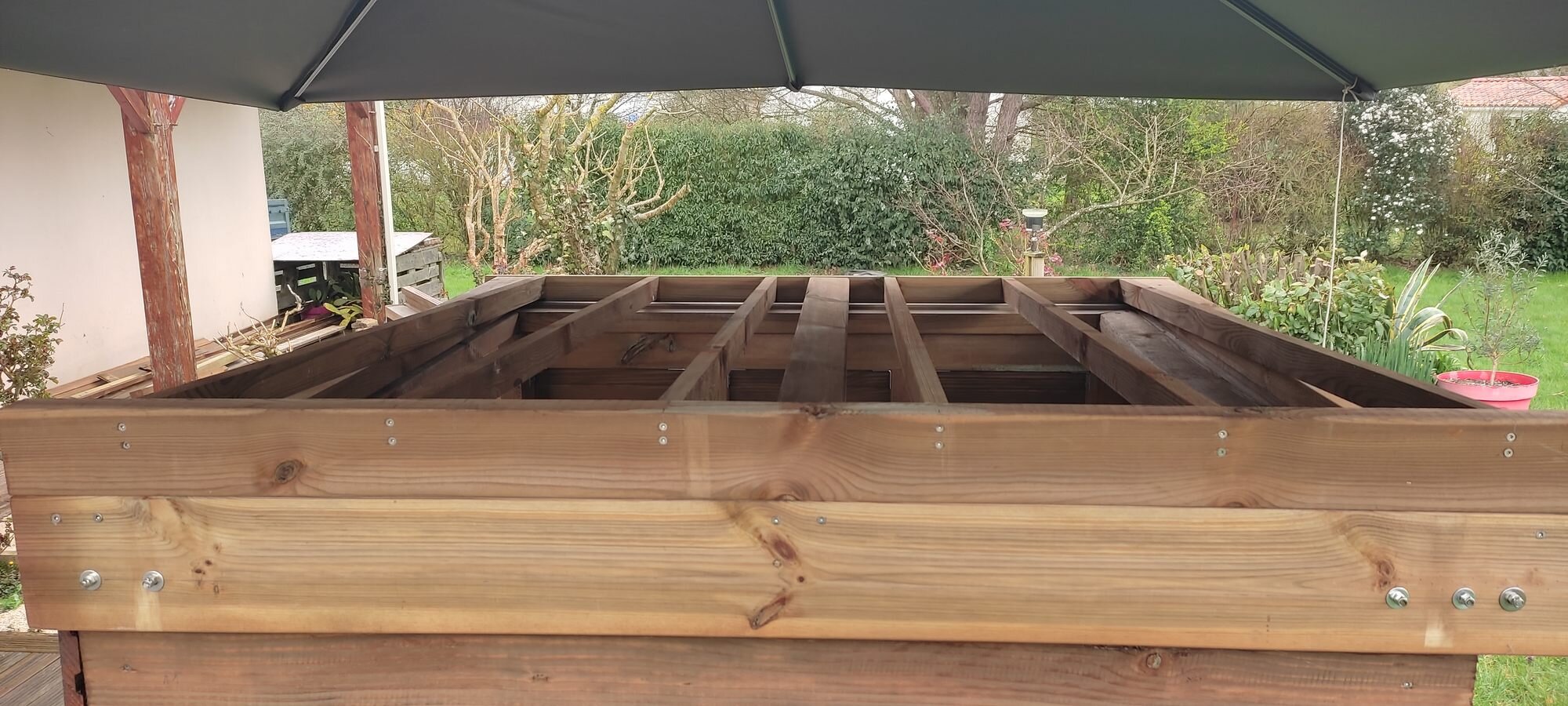

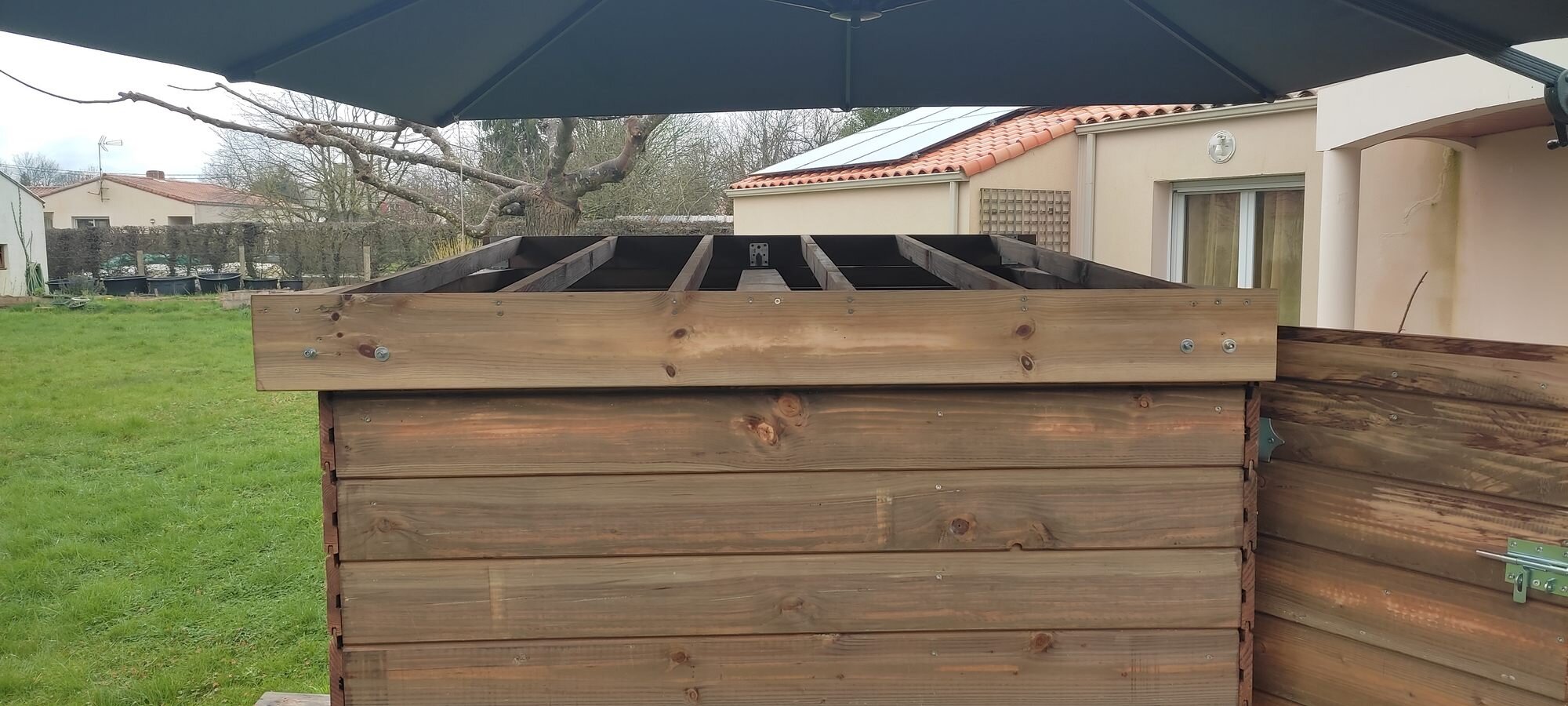

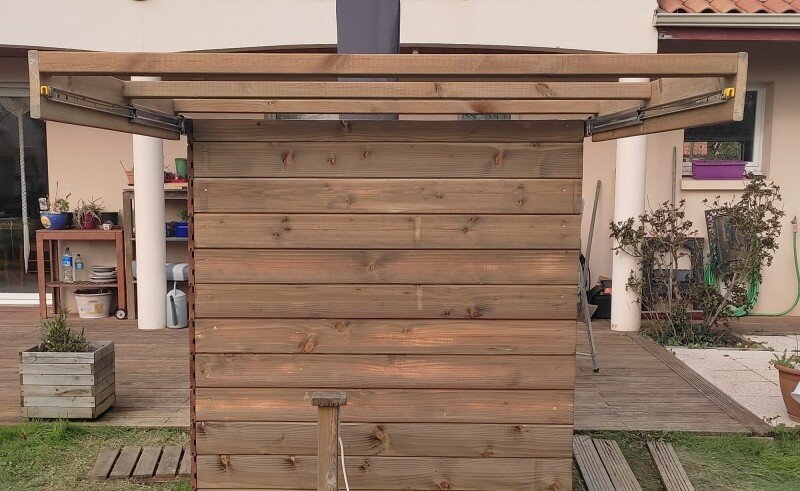

J'ai monté la charpente avec 6 liteaux de 47*25mm et j'ai surélevé un côté avec un chevron de 90*45 afin d'obtenir une pente d'à peine 6%, ce qui est suffisant
Finitions sur les côté avec du bardage que j'ai biseauté

C'est clair que ça alourdit la toiture mais les glissières sont censées supporter 220kg à 1m50 de dégagement. Je prévois quand même un poteau par sécurité































[Jacques0563]

Bravo pour la réalisation.

Nb: Tu aurais juste pu gagner en hauteur de cabane en mettant ton scope en position horizontale pour la position park cabane.

Car je vois qu'elle est en position Home polaire.

Après ça ce sont des choix personnels.



[fcouma]

Merci

 Le tube n'est pas monté...

Et j'ai bien sûr fait l'abri avec le tube en position horizontale

[Jacques0563]

Il y a 5 heures, fcouma a dit :

Merci

 Le tube n'est pas monté...

Et j'ai bien sûr fait l'abri avec le tube en position horizontale

Je ne voyais pas ...

C'est top

[fcouma]

Il y a 4 heures, Jacques0563 a dit :

Je ne voyais pas ...

C'est top



C'est mieux de ne pas le monter pendant le bricolage 😉

[fcouma]

Vendredi 8/03 au soir  (j'ai fini à la lampe frontale...) :

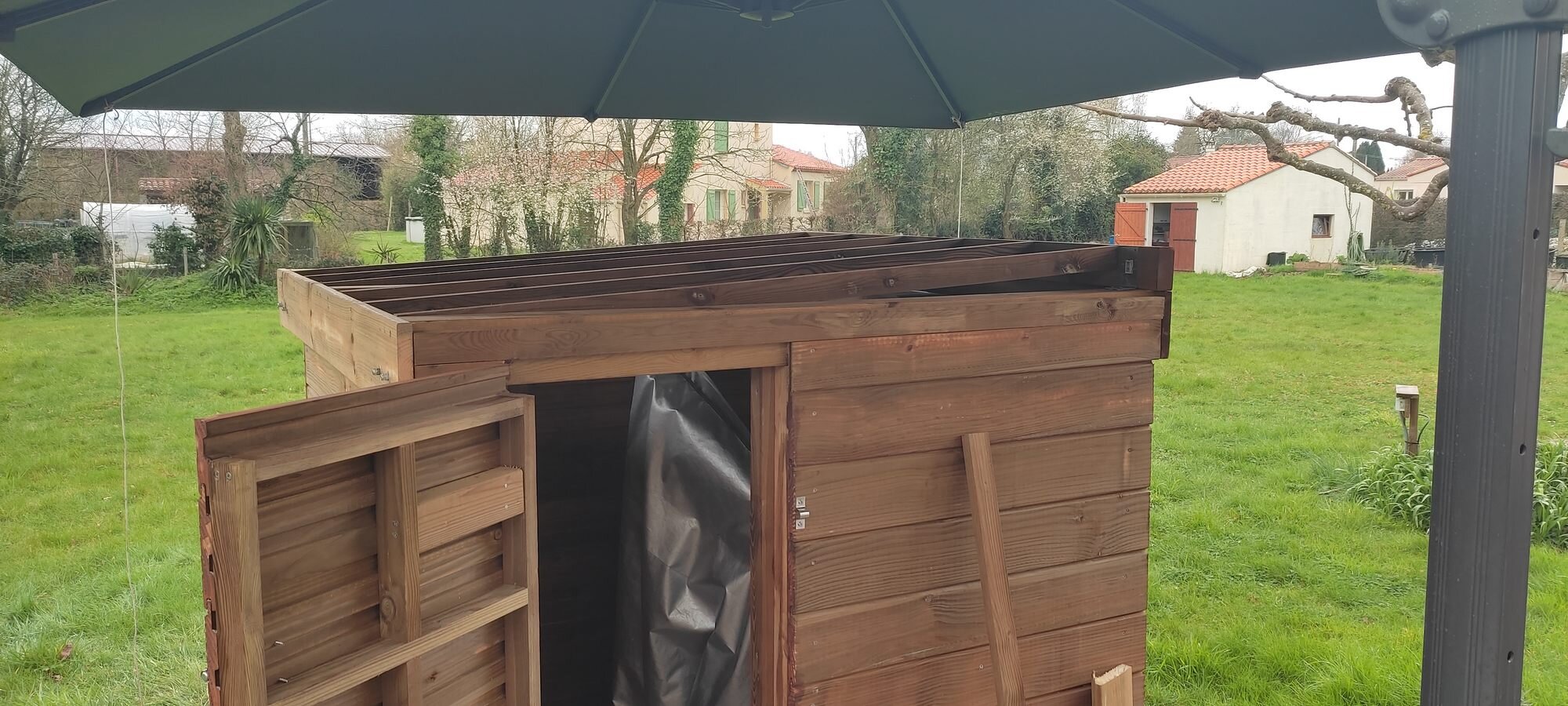

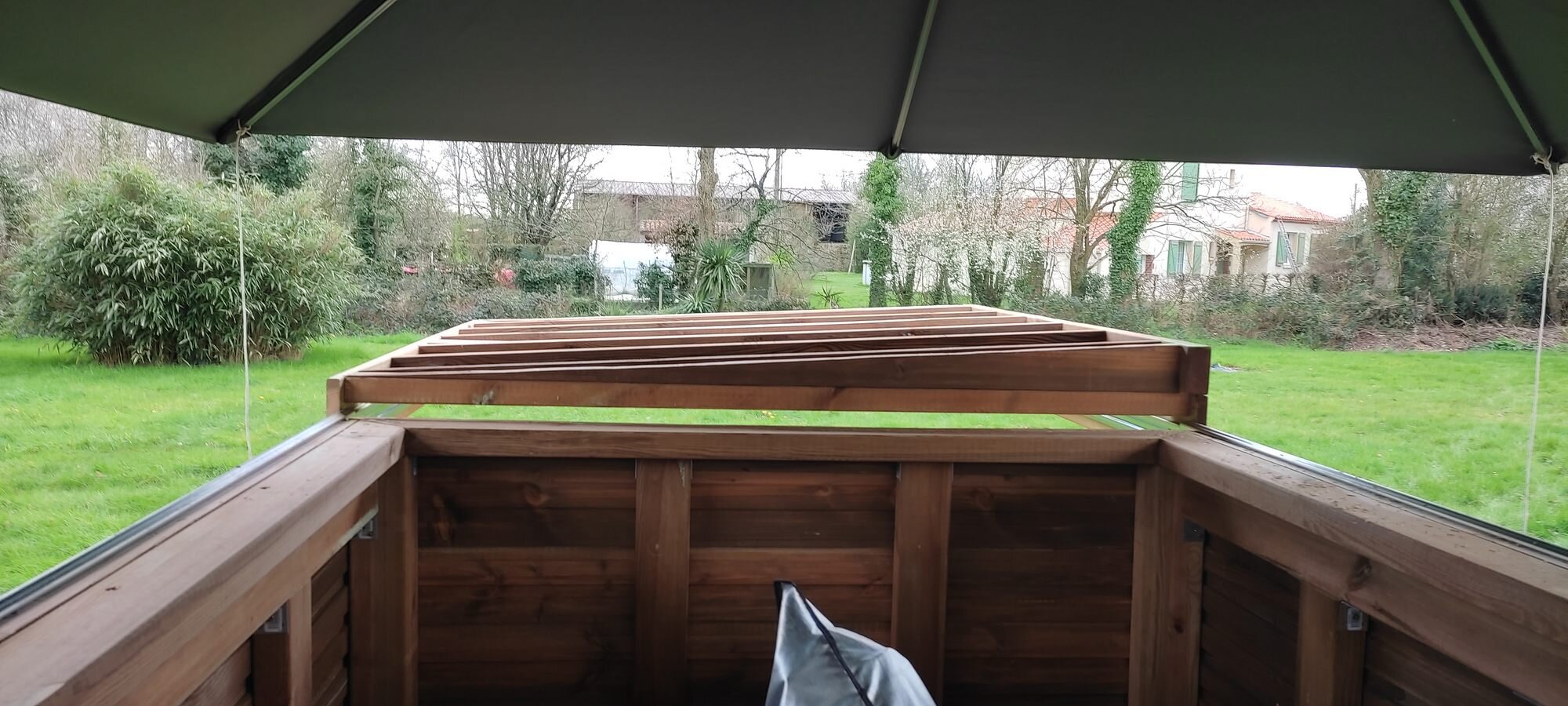

Découpe et pose de d'OSB3 et pose (trop rapide) du pare-pluie temporaire ou pas, tout va dépendre du choix de la toiture : bacacier à membrane ou sandwich (donc exit OSB3) ou alors l'EPDM directement sur l'OSB3











Dimanche 10/03 :

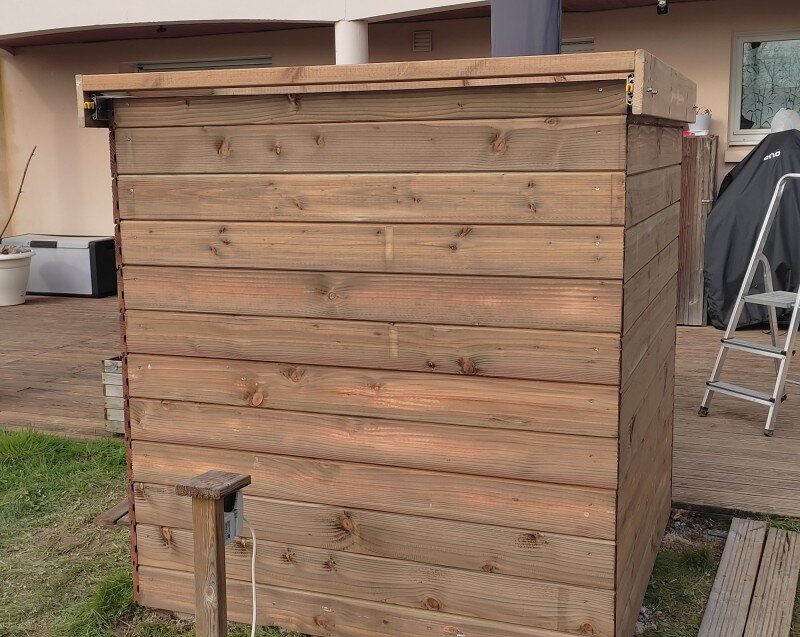

Un peu d'électricité et faire passer la gaine à travers le bardage
Pour le moment, une simple prise 220v sur laquelle est branchée une prise connectée, ce qui me permet de couper le courant à la fin d'une session  (je l'utilise depuis 1 an)

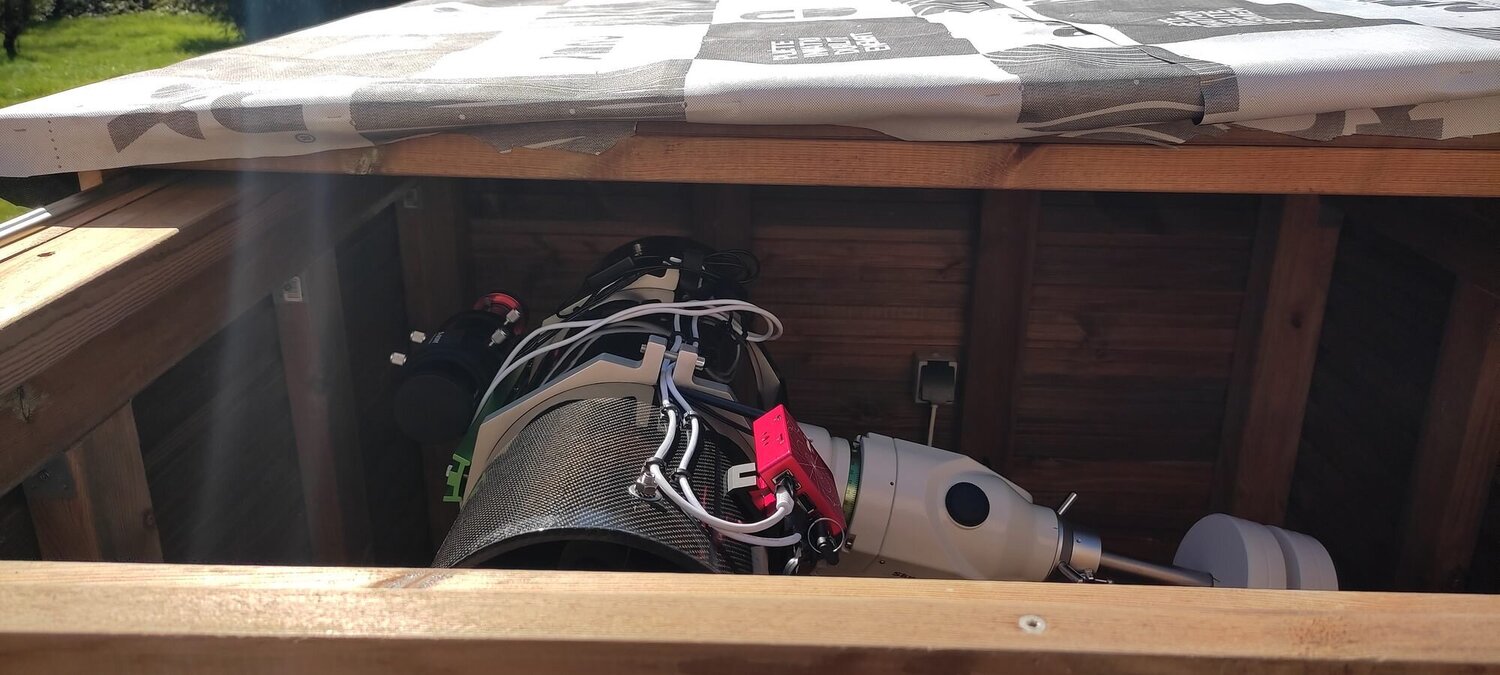

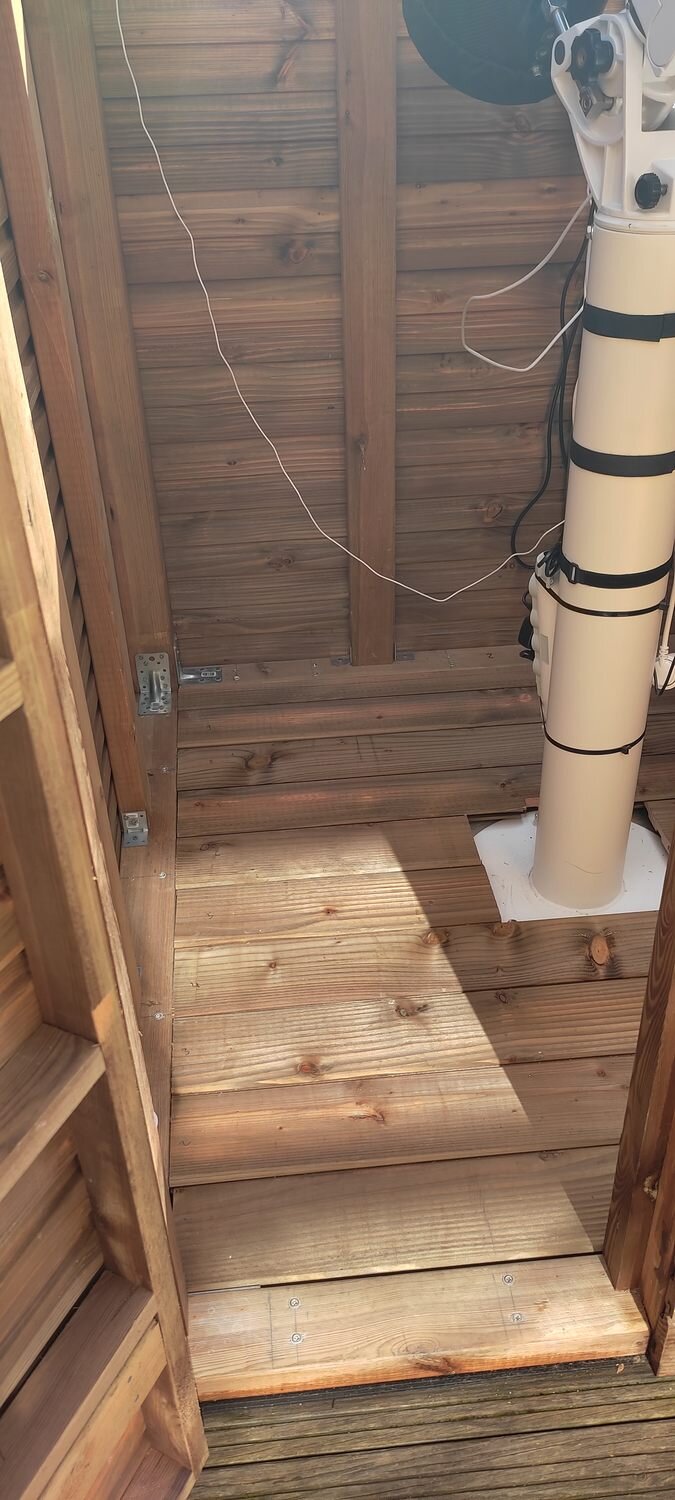

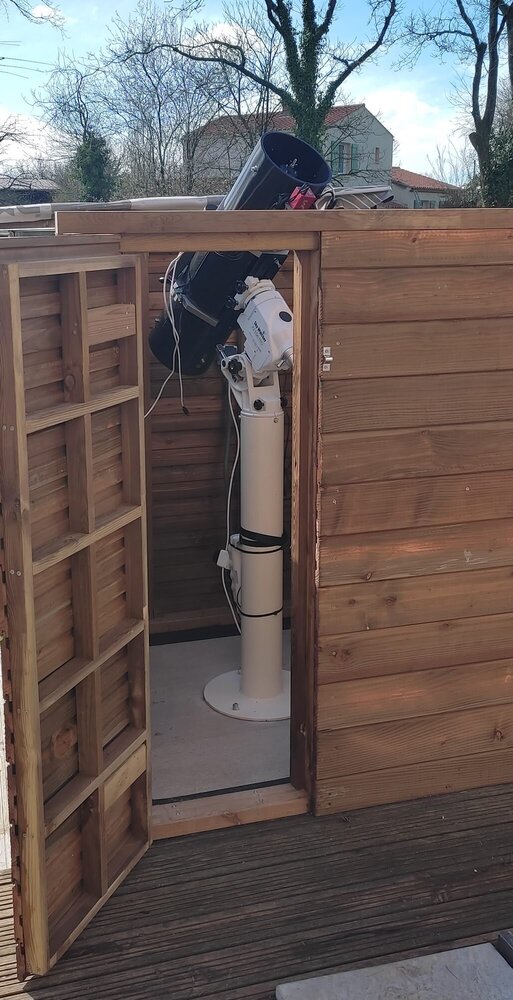

Pose du tube pour vérifier et apprécier le résultat

















[michel35]

bonjour.

 belle réalisation , il fait qu 'elle dimension t 'on abri .. je le trouve un peut petit .

[fcouma]

il y a 7 minutes, michel35 a dit :

bonjour.

 belle réalisation , il fait qu 'elle dimension t 'on abri .. je le trouve un peut petit .



Merci



Il a été fait sur une dalle béton 1.5*1.5m  coulée en 2022

Je ne prévoyais pas à l'époque de construire un abri mais les montures sous bâche, je trouve ça moyen, ne parlons pas du tube et du train optique

ça passe largement avec mon 200/800 qui fait quand même 85cm de long



Je pilote tout à distance, je n'interviens dans l'abri que dans certains cas spécifiques :  changement de filtre par exemple





[michel35]

Il y a 2 heures, fcouma a dit :



Merci



Il a été fait sur une dalle béton 1.5*1.5m  coulée en 2022

Je ne prévoyais pas à l'époque de construire un abri mais les montures sous bâche, je trouve ça moyen, ne parlons pas du tube et du train optique

ça passe largement avec mon 200/800 qui fait quand même 85cm de long



Je pilote tout à distance, je n'interviens dans l'abri que dans certains cas spécifiques :  changement de filtre par exemple





ok , je comprend mieux , le mien je l 'ai fait de  2 m x 2 m  et par moments c 'est un peut juste  , mais ca le fait , quand même , je fait plus de  visuel , et du planétaire , au c11 .

[fcouma]

il y a 2 minutes, michel35 a dit :

ok , je comprend mieux , le mien je l 'ai fait de  2 m x 2 m  et par moments c 'est un peut juste  , mais ca le fait , quand même , je fait plus de  visuel , et du planétaire , au c11 .



C'est sûr qu'en visuel ça serait compliqué dans mon abri

Modifié 10 mars par fcouma

[fcouma]

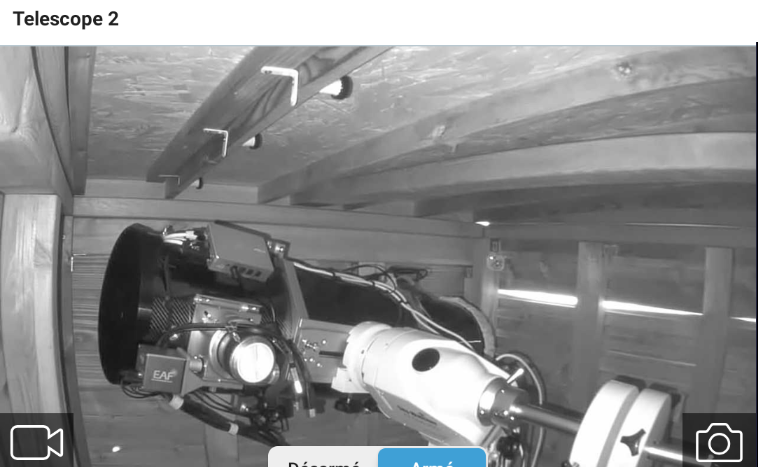

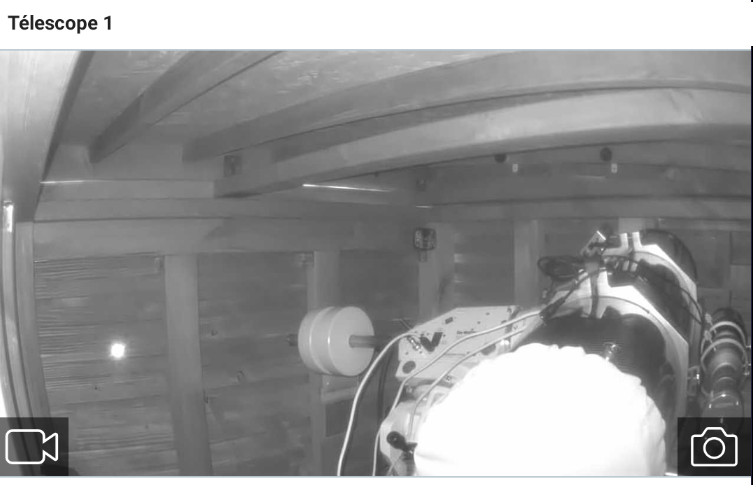

J'ai remis mes caméras Blink pour la surveillance de la monture :













[TuxAstro]

Bonjour Francis,



J'avais pas vu ce post, excellent travail ... tu vas pouvoir mieux en profiter, tu vas automatiser le toit ?

Rhhaaaa il me tarde de venir voir cela un des ces quatre ..

[fcouma]

il y a 2 minutes, TuxAstro a dit :

Bonjour Francis,



J'avais pas vu ce post, excellent travail ... tu vas pouvoir mieux en profiter, tu vas automatiser le toit ?

Rhhaaaa il me tarde de venir voir cela un des ces quatre ..



Merci Gérard



Non pas d'automatisation du toit, le système de glissières reste manuel

De plus j'utilise uniquement L'ASIAIR, pas de position parking (horizontale)

Mais ça me va très bien

C'est à 5m de la porte du salon...



Quand tu veux pour venir me voir 😉



[TuxAstro]

OK je comprends, 5 mètres c'est pas le bout du monde et ca évite bien des tracas, au moins quand tu fermeras ;tu coinceras pas ton tube !!!

[La Louche du Nord]

joli réalisation le mien fait 1m60 de chaque coté,  c'est quoi ton système de glissière ?

Modifié 11 mars par La Louche du Nord

[fcouma]

il y a 4 minutes, La Louche du Nord a dit :

joli réalisation le mien fait 1m60 de chaque coté,  c'est quoi ton système de glissière ?



Merci



Glissières



As-tu isolé ton abri ? Ventilation forcée ou naturelle ?

[TuxAstro]

Le 07/03/2024 à 20:05, fcouma a dit :

Pas de BUD ce soir, je tourne au Bourbon

Là tu me déçois, une Bud et les bieres de Vendée !!!



150 x 150 et combien de haut 180 à vu d'œil ?

Modifié 11 mars par TuxAstro

[fcouma]

il y a 4 minutes, TuxAstro a dit :

Là tu me déçois, une Bud et les bieres de Vendée !!!





il y a 4 minutes, TuxAstro a dit :

150 x 150 et combien de haut 180 à vu d'œil ?



Non, 155cm de haut une fois le toit ouvert  (165cm au plus haut)

[La Louche du Nord]

Il y a 1 heure, fcouma a dit :

As-tu isolé ton abri ? Ventilation forcée ou naturelle ?



naturelle + une araignée (Georgette) qui veille au cas où une guêpe voudrait s'installer.



petite question : tu es où en Vendée ? je suis à coté de Cholet

Modifié 11 mars par La Louche du Nord

[Jacques0563]

Le 11/03/2024 à 20:41, fcouma a dit :



Merci



Glissières



As-tu isolé ton abri ? Ventilation forcée ou naturelle ?

Chez Vevor ils doivent être contents 😁

En 1mois je connais au moins 4 personnes qui les ont commandé pour leur cabane.

Ensuite pour l'automatisation c'est possible mais il faut faire sauter les blocages

Modifié 13 mars par Jacques0563

[fdudu]

Ça ! c’est du bien bel ouvrage je trouve 👍

[Discret68]

Salut Francis



Un abri, ça facilite grandement l'exercice de l'astronomie. Avec un setup prêt à l'emploi, un petit créneau où le ciel est dégagé, ça permet de lancer rapidement les acquisitions.

Cela fait 8 ans que j'exploite le mien avec une montée en puissance qui s'est faite dans le temps, mais c'est quand même super pratique. Par contre, je suis à 100% d'automatisation et tout le repli des équipements s'effectue automatiquement.



Le principal ennemi de l'abri astro, c'est l'humidité. Peu importe la température, mais pour éviter le risque de condensation, même avec une hygrométrie ambiante de 100%, il faut ventiler en permanence. La circulation d'air doit pouvoir se faire en permanence.



Dans mon abri, il y a un jeu d'environ 15mm entre le haut de la partie fixe et le toit, avec bien évidemment, des débords qui évitent la pénétration de la pluie.

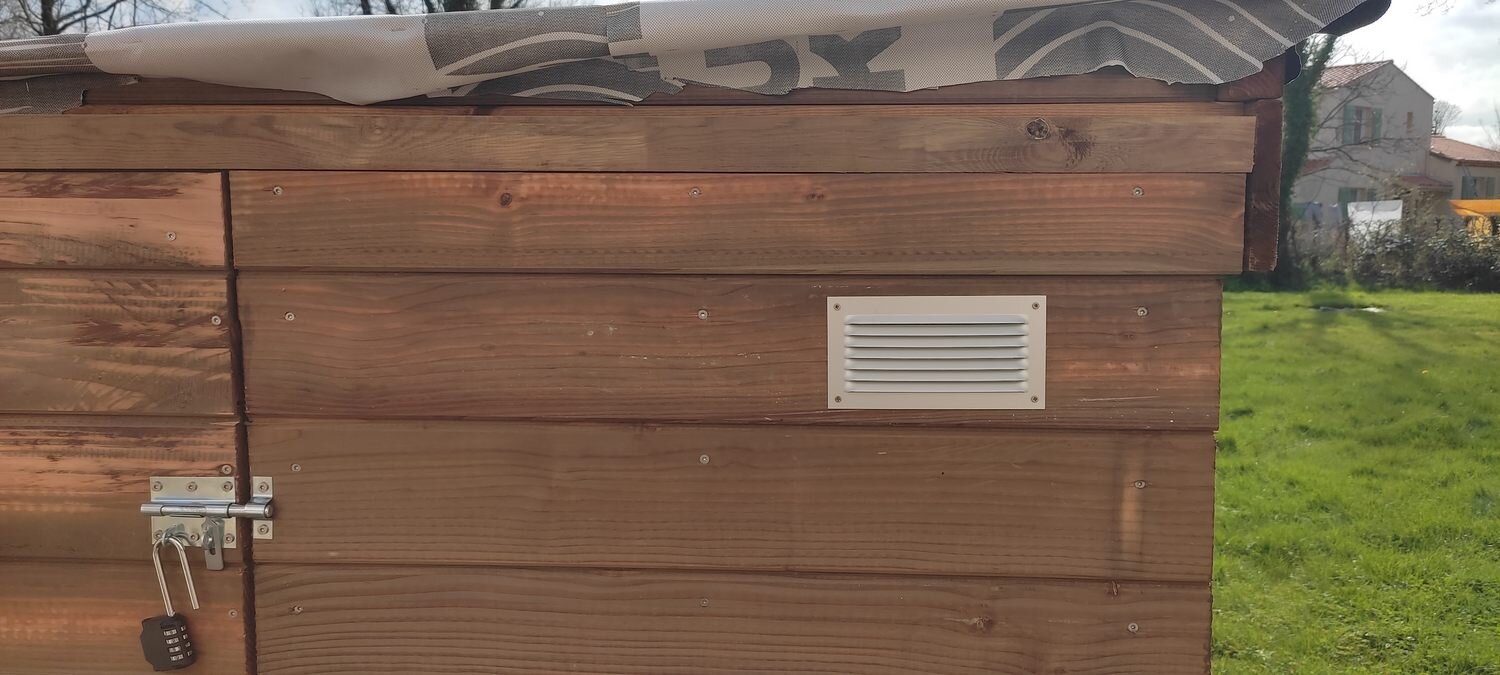

En partie basse de chaque mur, il y a une grille de ventilation diam 100mm. De cette manière, quelle que soit la direction du vent, l'air circule. Et je n'ai jamais eu en 8 ans de traces de condensation lorsque le toit est fermé.

J'avais installé un ventilateur de VMC, mais je ne voyais aucune variation de température ou d'hygrométrie après mise en service. J'ai différentes sondes de température et d'hygrométrie avec enregistrement dans l'abri, et rien n'évoluait à la baisse !



Dans le domaine de l'humidité, une isolation thermique ne servira à rien. Une isolation ne peut qu'éviter une trop forte montée en température à l'intérieur en plein été. Mais ça n'apporte rien en cas de froid. Il faut ventiler naturellement en permanence.



Concernant tes glissières, j'ai quelques doutes sur leur tenue dans le temps. Ce système me parait trop sensible lorsqu'il est placé en conditions externes. Quand je vois la forme des profilés, je me dis que la pluie et la saleté qui va se déposer au niveau des glissières vont apporter leur lot de problèmes. Les billes vont s'en donner à cœur joie.



J'ai mis de simples rails omega, ceux qu'on utilise pour les portails, avec des roues à gorge et je n'ai même pas eu à les nettoyer en 8 ans de service. Et ils sont toujours comme neufs.



Ce qui est dommage, c'est que tu es "obligé" d'aller manipuler ton toit à la main, mais c'est ton choix pour le moment. Tu verras à l'exploitation, mais je pense qu'à termes, tu vas te poser la question de la motorisation. Moi aussi au début, j'allais ouvrir et fermer le toit à la main, mais ça limite les possibilités, et en pleine nuit ou en plein hiver, même si l'abri est à proximité, au bout d'un moment, on pense indéniablement à la motorisation.



Une motorisation et son système de commande, ce n'est pas si compliqué que ça. Par contre cela demande quelques précautions. Il faut bien évidemment que le tube soit en position horizontale pour éviter les interactions entre toit et télescope.

J'ai installé un capteur à réflecteur qui est connecté dans la chaine de pilotage du toit. Le capteur est fixé contre un des murs et le réflecteur est fixé sur le télescope, ce qui garantit une position unique.

Si le télescope n'est pas en bonne position (position park chez moi à l'horizontale comme chez toi), le toit ne peut pas manœuvrer, que se soit en commande manuelle ou en commande pilotée (depuis l'ordi ou en séquence automatique).



Je crois comprendre que tu as une difficulté pour définir une position park horizontale avec ton système, mais cela me parait un peu étonnant.



L'avantage du toit motorisé est également de pouvoir commander la fermeture automatiquement en fin de séquence acquisition ou lorsque les conditions météorologiques se dégradent. Dans ce dernier cas, il faut y adjoindre un système qui permet de surveiller l'état du ciel, un "CloudWatcher") comme on dit couramment. J'ai comme beaucoup un modèle de chez Lunatico en service depuis plus de 6 ans sans broncher, mais il est possible de s'en fabriquer un soi-même si on est bricoleur.



En ce moment, il arrive très fréquemment que le ciel soit potable en début de soirée et que les nuages arrivent  ... au bout d'un certain temps.

Pour l'anecdote, il m'est arrivé un soir de lancer une séquence vers 20h00 et de me rendre compte qu'à 23h, la pluie tombait, avec bien sûr tous les équipements sous la pluie. Entre temps, je me suis développé un petit programme qui me permet de replier les équipements en cas de dégradation de la météo, et ce, indépendamment de ce que la séquence peut lancer en fin d'acquisition. Je peux dire aujourd'hui que je dors sur mes 2 oreilles.

Depuis que j'ai ce genre de système, je lance une séquence le soir, et le lendemain matin, tout est replié que ce soit par fin de séquence ou dégradation de la météo. La séquence a pu durer toute la nuit comme elle a pu durer 1h en cas de survenue de nuages, mais tout est en ordre au petit matin.



Voila, il y aurait encore plein de choses à dire, mais pour le moment, profites bien de ton abri.



Jean-Pierre

[fcouma]

Merci Jean-Pierre pour ton témoignage





Il y a 7 heures, Discret68 a dit :

Le principal ennemi de l'abri astro, c'est l'humidité. Peu importe la température, mais pour éviter le risque de condensation, même avec une hygrométrie ambiante de 100%, il faut ventiler en permanence. La circulation d'air doit pouvoir se faire en permanence.



J'en suis bien conscient



Mon garage de 36m² attenant à la maison n'est pas isolé sur 3 murs (sauf enduit extérieur)

J'ai mis du  Styrodur il y  a 25 ans sous les tuiles plus pour éviter aux saletés de tomber dans le garage mais ça a fait chuté également le taux d'humidité

La ventilation se fait sous les portes de garage (pas étanches à l'air) et je n'ai jamais de condensation sur la voiture même quand le taux d'humidité est très élevé dehors (et aussi dedans)



Pour l'abri, j'ai essayé de faire la même chose pour le toit en mettant du styrodur 40mm sous l'OSB3 (pour isoler un peu le toit pour l'été)

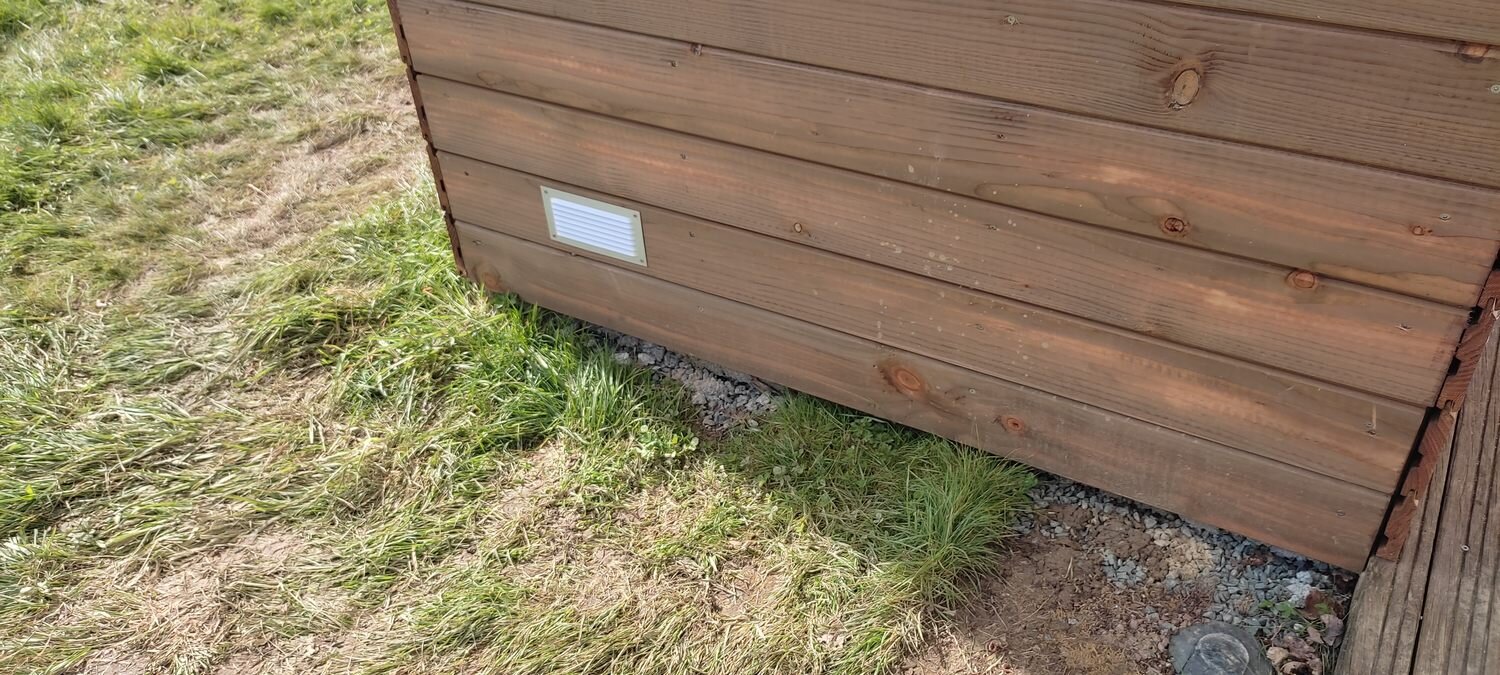

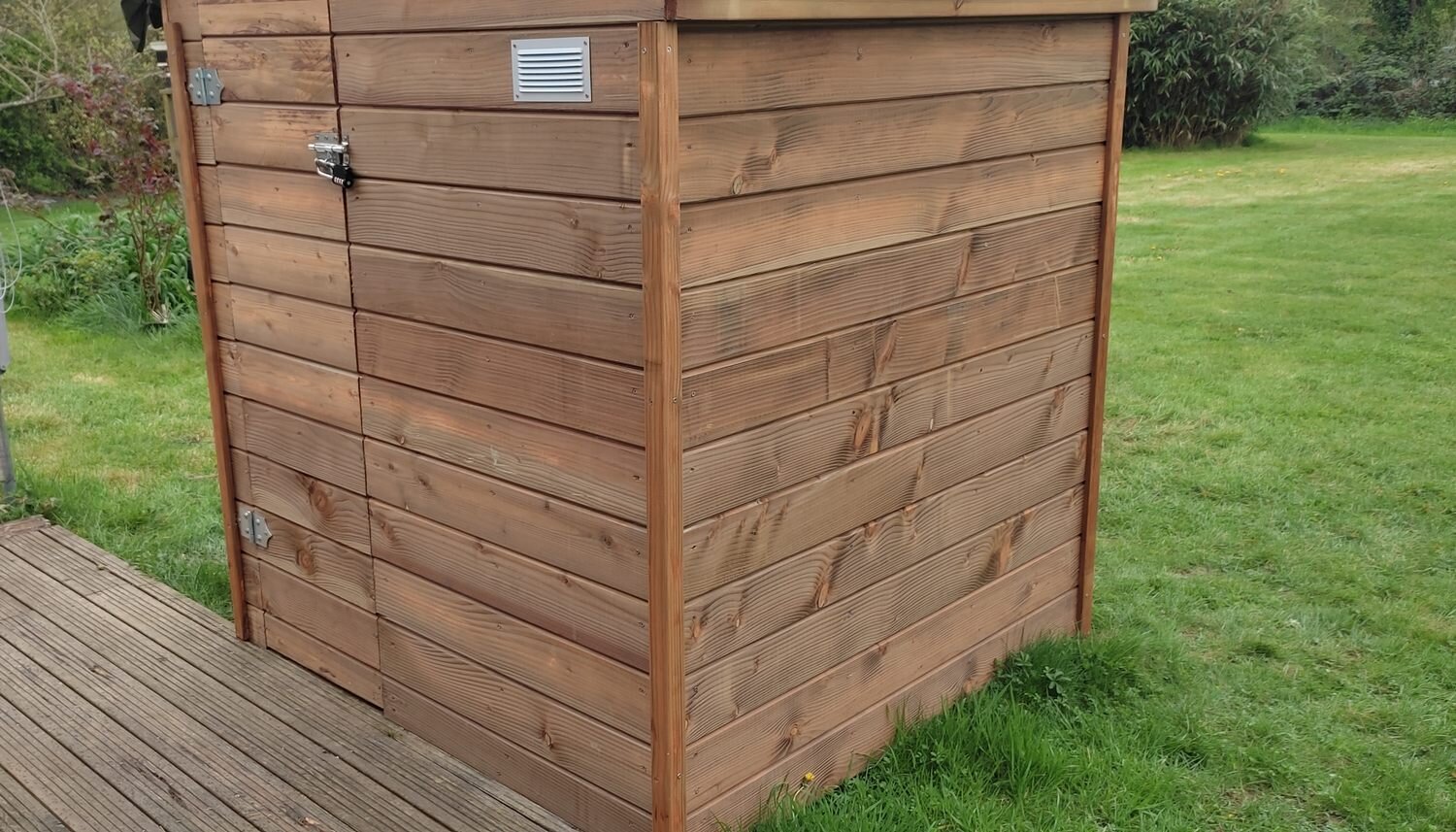

J'ai rajouté des grilles de ventilation en bas et en haut pour faire circuler l'air

L'abri n'est pas étanche

Je viens de faire un test sur la nuit dernière en mettant 2 sondes hygro (calibrées) et T°C , une dans le garage, une dans l'abri : l'humidité intérieure était à peu près la même, matériel sec ce matin à 9h

On gagne environ 5% en humidité par rapport à l'extérieur.



jusqu'à ce que le soleil arrive et fasse grimper le taux d'humidité dans l'abri

Le matériel n'était plus aussi sec ...



Peut-être une explication:  le bois (bardage, poteau, liteaux) a été stocké 1 mois sous un auvent pas totalement à l'abri  (surtout avec le vent et le pluie que l'on a eu)

Avec la "chaleur", l'humidité du bois ressort et est plus ou moins piégé dans l'abri



Le flux d'air naturel n'est pas suffisant pour éliminer cette humidité



Test : Je viens de poser un ventilateur 12cm/12V sur batterie (pour le moment) au niveau de la bouche du haut   (j'ai gagné environ 5%)



Résultat au bout de 2h :  le taux d'humidité a rejoins celui de l'extérieur





Pour l'automatisation : pas prévue pour le moment. J'ai construit l'abri pour pouvoir, comme tu dis, être opérationnel rapidement mais l'automatisation, même si elle est séduisante, n'est pas une priorité pour moi.

Pour la position parking : pas prévue dans l'ASIAIR  (par rapport à GSS par exemple)  et rien de  plus sur les firmwares suivants (enfin pas trouvé)

















Modifié 13 mars par fcouma

[Jacques0563]

Il y a 22 heures, Discret68 a dit :

Concernant tes glissières, j'ai quelques doutes sur leur tenue dans le temps. Ce système me parait trop sensible lorsqu'il est placé en conditions externes. Quand je vois la forme des profilés, je me dis que la pluie et la saleté qui va se déposer au niveau des glissières vont apporter leur lot de problèmes. Les billes vont s'en donner à cœur joie.



Tu as certainement raison mais perso j'ai choisi ce modèle pour une question de place au sol due aux support de rails pour ton système.

Pour la solidité on verra à l'usage.

Mais vraiment c'est du costaud.

Donné pour 225kg à 1m52 de déport.

Perso toit ouvert je le soulage avec un pied amovible.



Pour ce qui est des saletés.

Un entretien régulier est simple à faire . Souflette, regraissage à la graisse silicone ...



Maintenant pour l'humidité je pense que ton expérience est à prendre en compte.





Merci pour ce retour utile





Modifié 14 mars par Jacques0563

[Discret68]

il y a une heure, Jacques0563 a dit :

Pour la solidité on verra à l'usage.

Tout à fait 😉

[fcouma]

Il y a 7 heures, Discret68 a dit :

Tout à fait 😉



ça ne m'inquiète pas plus que ça



Moins que l'humidité à chasser

Il y a 8 heures, Jacques0563 a dit :

Tu as certainement raison mais perso j'ai choisi ce modèle





Tu as demandé un parrainage Vevor ?    😄

[Axeldark]

Super réalisation @fcouma



J'avais initié le même type d'abri mais j'ai du arrêter à plusieurs reprises. Il me reste un dernier pan à faire et le toit.
J'avais prévu de faire une ouverture à double battant mais en voyant ce que tu as fait, je m'embête surement pour rien.
Vraiment bien l'idée de pencher légèrement le toit pour l'écoulement, je vais reprendre ton idée.
J'étais parti pour internaliser les glissières mais ton choix de les mettre à l'extérieur pour faire une sorte de coffrage semble pas mal du tout.



Concernant la motorisation du toit, mon idée est d'utiliser un kit de portail à crémaillère ou cette dernière serait fixé sur le toit et le moteur à la perpendiculaire de ce dernier. J'ai vu ce type de montage sur un abri DIY en gérant évidemment le bout de course pour arrêter le moteur. En finalité, je connecterai ça à un IPX800 pour le contrôle à distance.

[fcouma]

Il y a 6 heures, Axeldark a dit :

Super réalisation @fcouma



J'avais initié le même type d'abri mais j'ai du arrêter à plusieurs reprises. Il me reste un dernier pan à faire et le toit.
J'avais prévu de faire une ouverture à double battant mais en voyant ce que tu as fait, je m'embête surement pour rien.
Vraiment bien l'idée de pencher légèrement le toit pour l'écoulement, je vais reprendre ton idée.
J'étais parti pour internaliser les glissières mais ton choix de les mettre à l'extérieur pour faire une sorte de coffrage semble pas mal du tout.



Concernant la motorisation du toit, mon idée est d'utiliser un kit de portail à crémaillère ou cette dernière serait fixé sur le toit et le moteur à la perpendiculaire de ce dernier. J'ai vu ce type de montage sur un abri DIY en gérant évidemment le bout de course pour arrêter le moteur. En finalité, je connecterai ça à un IPX800 pour le contrôle à distance.



Merci  😉



La porte est de taille suffisante pour passer avec un tube 200/800 et tout son attirail

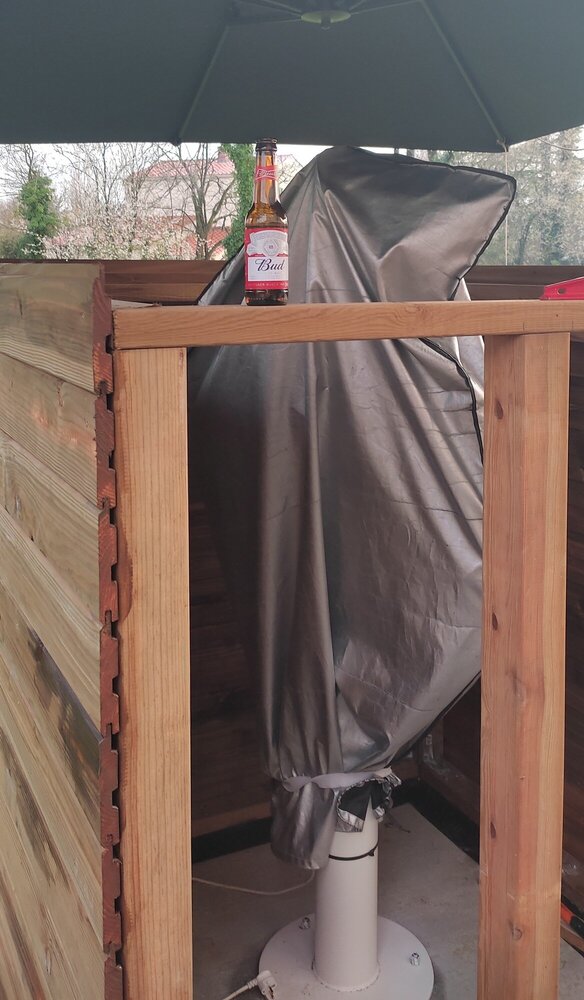

Pour la charpente, oui c'est mieux de donner une légère pente, ça évite que l'eau ne stagne surtout qu'en ce moment, je n'ai toujours pas reçu l'EPDM et donc j'ai rajouté une bâche sur le pare-pluie en attendant

J'ai copié @Jacques0563 pour le système des glissières à placer à l'extérieur mais c'est plus simple



Pour la motorisation : oui mais il faudrait supprimer le système de blocage des glissières (2 niveaux)



Bon courage mais c'est génial de n'avoir que le toit à faire coulisser pour commencer à imager  😊

[fcouma]

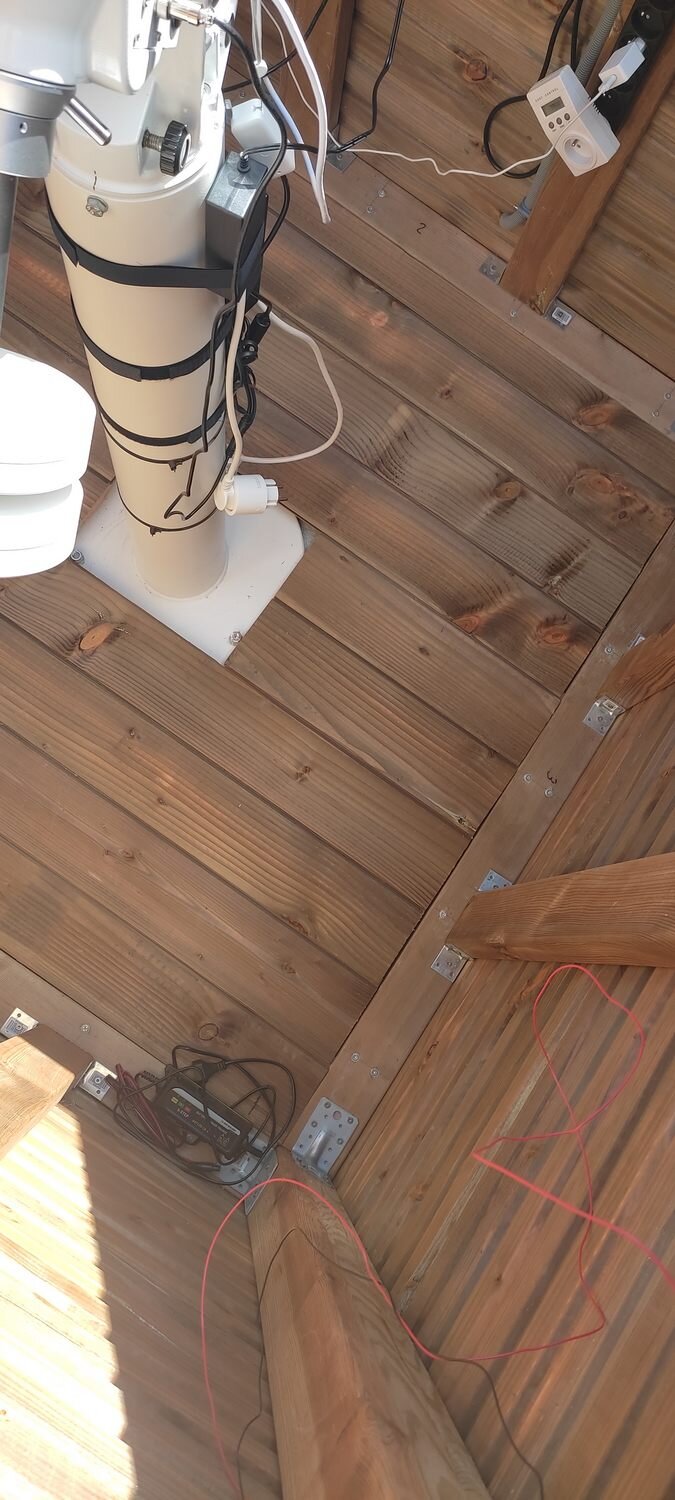

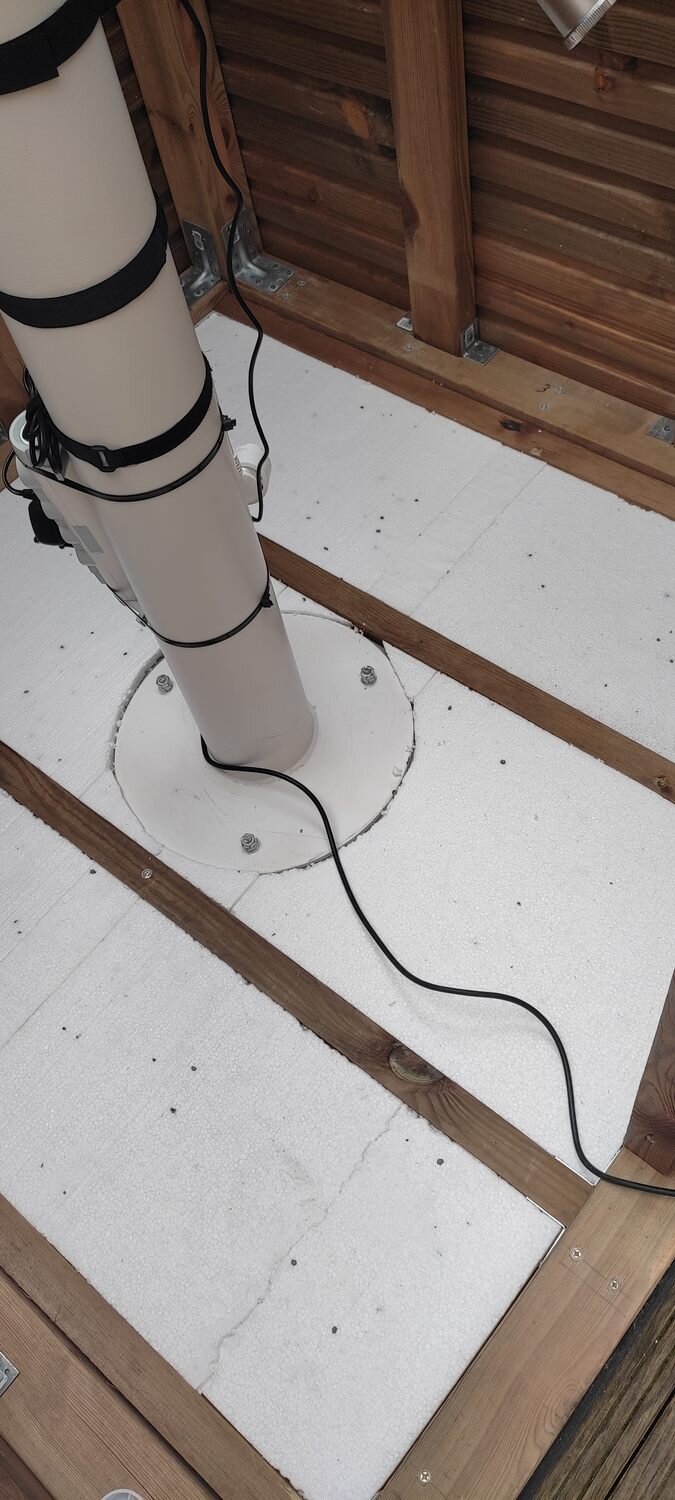

Poursuite des finitions avec une isolation de la dalle béton : polystyrène 20mm + bardage sur tasseaux 45*27mm : c'est pile de niveau avec les lisses au sol

Même si la dalle n'a jamais été humide depuis que j'ai mis le toit coulissant.
bien sûr, j'ai pris soin de ne pas toucher le pied de la monture









Le bardage pas encore vissé :













Toujours les finitions avec les cornières d'angle en Douglas 46*46mm



Le toit est toujours en attente de l'EPDM 😫
