Reflex sur télescope

[Noaskywalker]

Bonjour à tous,

je suis fraîchement arrivé sur le forum et ma première question tombe !

je souhaiterai photographier la Lune à l’aide de mon reflex Nikon D5100 et mon télescope (20ans) de marque Celestron.
j’ai regardé le principe pour le montage du reflex à l’aide d’une bague T2 dans le porte oculaire (PO). Ok pour le montage mais côté image ça se corse … c’est hyper flou !!!! Même en jouant sur les molettes du PO rentré à fond ou complètement sorti je ne trouve aucun point de netteté et on est très loin du compte.
du coup est ce que je loupe quelque chose ?

j’ai l’impression qu’il faudrait que je réduise encore plus la distance de focale de mon PO mais je suis en butée.
 Désolé d’avance si je mélange certains termes

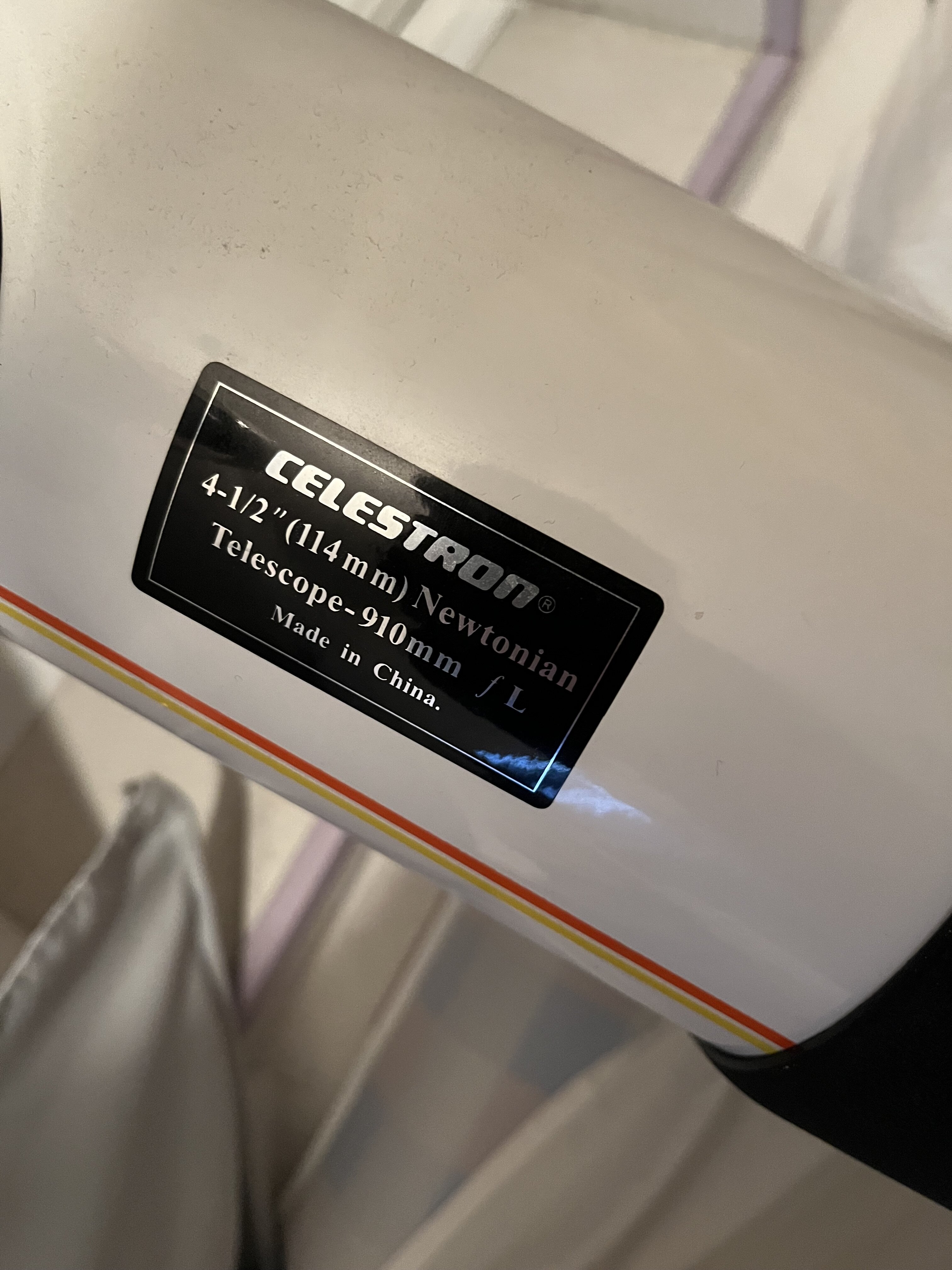

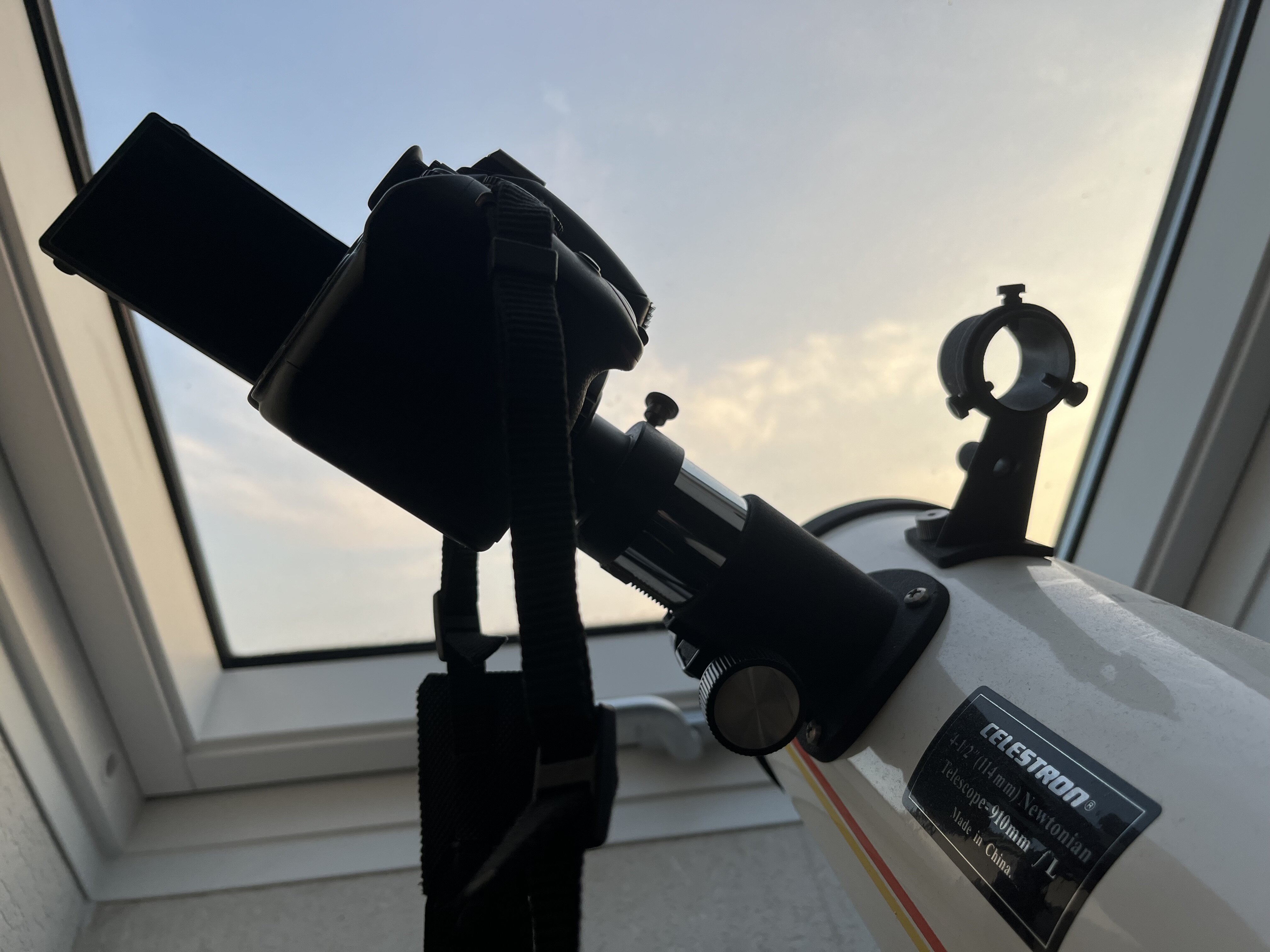

Photos du montage et la plaque du télescope. (Bien sûr j’ouvre entièrement le velux)

[Fred_76]

Ces télescopes 114/900 ne sont pas faits pour la photo. Ils nécessitent soit des modifications profondes pour faire reculer le foyer afin de faire la mise au point au niveau du plan du capteur, soit d’ajouter un Barlow afin de reculer ce foyer. Mais avec la Barlow, non seulement l’image se dégrade mais en plus la focale grimpe et le guidage devient très compliqué.



Bref, c’est pas simple !



A mon avis le plus simple si tu es bricoleur, est de remonter le primaire de quelques cm dans le tube. Ça va légèrement augmenter le vignettage mais ça ne sera pas trop gênant.

[Noaskywalker]

Salut Fred_76 merci pour ton retour. Ça me rassure dans un sens je commençais à devenir complètement ouf avec mon montage. En fait c’est perdu d’avance pour la photo 😥

niveau bricolage avant de tout dézinguer je vais me tourner vers des petits supports pour iPhone qu’on place après l’oculaire. Ça a le mérite de ne pas coûter cher comme ça si le résultat n’est pas formidable je ne me serai pas ruiné.
et pour la suite beh si mes futures observations me plaisent vraiment pourquoi pas réinvestir dans un télescope plus récent et qui permet la photo au reflex 😏

bonne journée

[polorider]

Bonjour @Noaskywalker et bienvenue sur le forum

Il y a 3 heures, Noaskywalker a dit :

avant de tout dézinguer je vais me tourner vers des petits supports pour iPhone qu’on place après l’oculaire.

Il y a des trucs qui pourraient t'intéresser ici:

[Noaskywalker]

salut @polorider merci pour ton lien, je suis allé voir les montages. ça donne pas mal d'idées et ça ouvre les possibilités avec les smartphones.



mais pour autant je ne veux pas lâcher l'utilisation de mon reflex qui à mon avis me donnera des rendus vraiment sympas (à la hauteur de mon telescope bien sûr).



du coup je galère .... changer le porte oculaire pour avoir une distance plus courte, visiblement c'est dans ce sens qu'il faut que j'aille.



Si quelqu'un a une piste à me conseiller je suis preneur

[gerard33]

Bonjour,

le fait de vouloir à tout prix utiliser un réflex pour faire du lunaire sur un newton n'est pas une bonne idée

déjà tu as une piste avec le smartphone préconisé par Polo

ensuite, tu as des petites caméra chinoises pas chères qui font du très bon boulot en planétaire

[Noaskywalker]

Bonjour Gerard33,



ok, et tu aurais des modèles amateur à me conseiller sur ces petites cameras pour que je vois de quel budget on parle et à quoi ça ressemble ?

Merci à toi

[gerard33]

il y a 8 minutes, Noaskywalker a dit :

Bonjour Gerard33,



ok, et tu aurais des modèles amateur à me conseiller sur ces petites cameras pour que je vois de quel budget on parle et à quoi ça ressemble ?

Merci à toi

à - de 100€

https://fr.aliexpress.com/item/1005005686820642.html?spm=a2g0o.productlist.main.61.30646622aAdNDO&algo_pvid=3731c947-6fa1-4c9b-823c-37ce42173059&algo_exp_id=3731c947-6fa1-4c9b-823c-37ce42173059-30&pdp_npi=4%40dis!EUR!115.75!91.44!!!885.60!699.62!%40211b61d017108634642502579eb5bb!12000034012155138!sea!FR!762441622!&curPageLogUid=ozDwH0u0G04q&utparam-url=scene%3Asearch|query_from%3A

sinon, tu as les ASI  qui doivent commencer à 180€

et plein d'autres, suffit de demander à gougueule

[22Ney44]

Bonjour @Noaskywalker,



Je PlusPlus plussoie les conseils de @gerard33.



Un appareil Reflex est très fortement déconseillé en astrophoto planétaire. A cela il y a plusieurs raisons :



1) Le capteur est de grandes dimensions (APSC ou Full frame) et présente des photosites de "grande" taille soit 5 microns ou plus. Cette situation vous donne alors un échantillonnage pour le planétaire complètement hors les clous, c'est à dire un F/D idéal très supérieur à 25 entrainant alors un résultat final plus que décevant. Une image planétaire au foyer est très petite. Aussi avec des photosites "grands", un objet comme Jupiter sera capté sur peu de photosites, entrainant un résultat médiocre.



2) La photo planétaire c'est la captation de quelques milliers d'images par prise de vue afin d'en réaliser un empilement. L'empilement est d'autant plus nécessaire qu'avec un rapport F/D important, le rapport signal/bruit diminue d'autant. Quelques milliers d'images, ce sera aussi quelques milliers de déclics. Vous allez très vite "consommer" le potentiel de votre appareil photo Reflex (environ 100 000 déclenchements), toujours pour un résultat très moyen, à moins que votre Reflex puisse filmer, mais ce ne sera qu'un pis-aller.



La caméra proposée par Gérard33 peut être un choix très judicieux, peu coûteux et cohérent avec votre instrument. Le fait de pouvoir introduire la caméra dans le porte oculaire va rapprocher le capteur du foyer et ainsi réaliser la mise au point. Basée sur un capteur IMX225 (identique au capteur IMX224) on n'a pas fait beaucoup mieux depuis 10 ans en matière de photo planétaire. Je vous invite à lire attentivement et à approfondir le contenu du Blog de Christophe PELLIER : https://www.planetary-astronomy-and-imaging.com/reussir-images-planetaires/  pour être au top de l'astrophoto planétaire.  Avec un rapport F/D = 7,9 de construction pour votre instrument, le calcul montre que la barlow idéale doit avoir un rapport X 2.42. Le calcul pourra être développé si vous le souhaitez.

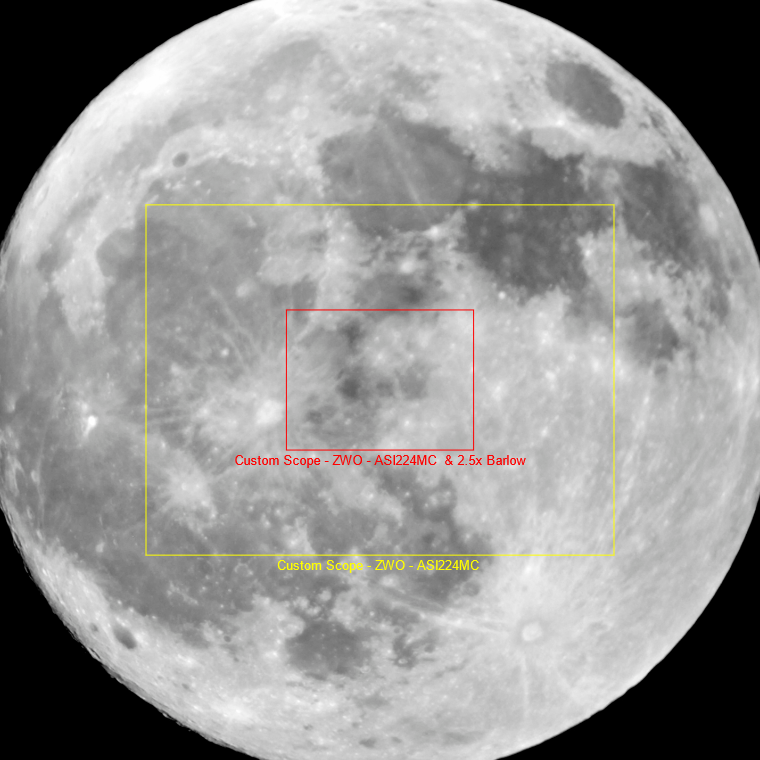

La Lune sans barlow cadre jaune, avec Barlow cadre rouge :

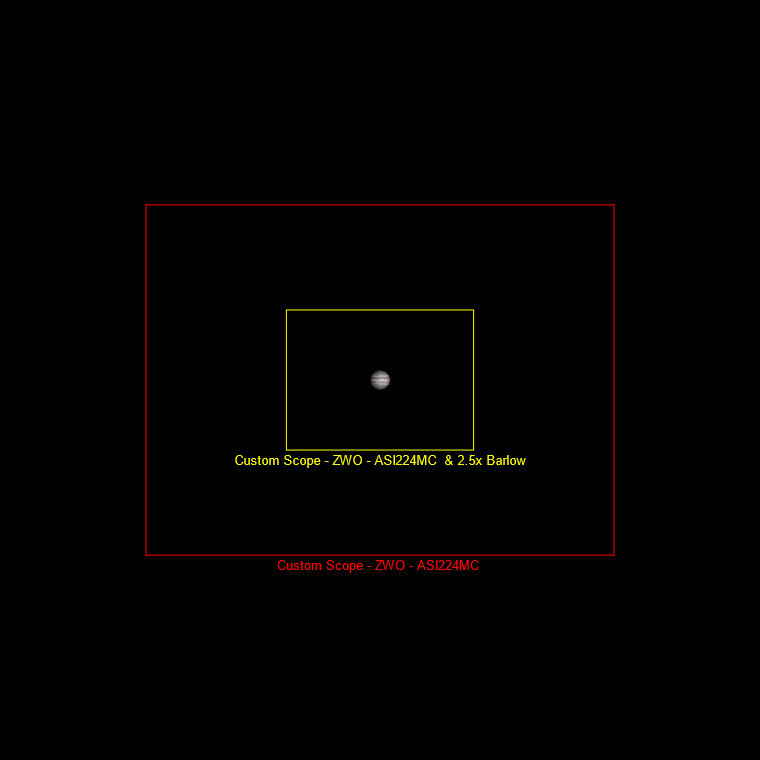

Idem pour Jupiter, mais couleur de cadre inversée :









Ney







[Hubus]

Bonjour Noa,



Ayant personnellement testé les deux solutions (Reflex vs Smartphone) j'ai obtenu de bien meilleurs résultats avec le smartphone car le mode vidéo permet une résolution en 4k vs full HD pour le reflex qui est un crouille EOS 1200d. Pour le CP c'est tout autre mais sur la Lune c'est flagrant.



Les 2 photos ci-dessous prises avec mon Galaxy S10.



Cordialement

Cyril









Modifié 8 avril par Hubus

[Noaskywalker]

Merci à tous pour vos précieux conseils. Désolé j’étais un peu absent ces derniers temps.
je pense au vue de ce que vous m’écrivez rester sur la solution Smartphone. J’ai un iPhone 13. Il a déjà fait ses preuves et ça m’évitera des transformations importantes du télescope.
entre temps je me suis acheté un nouveau porte oculaire tout métal car l’ancien est en train de lâcher au niveau de la crémaillère.
mais voilà les choses ne sont jamais simples… le nouveau porte oculaire n’a pas tout à fait le même profil au niveau du diamètre, il n’a pas non plus les mêmes fixations, et surtout le diamètre du tube dans lequel on met l’oculaire est plus gros que l’ancien. Résultat ça ne rentrera pas dans le télescope.
comme je suis d’humeur bricoleur, je me dessine une interface en 3D pour monter le nouveau porte oculaire. Jusque là c’est en bonne voix. Par contre je vais devoir agrandir le trou de passage du tube … là c’est risqué.
alors pourquoi tant de mal me direz vous ?! Beh j’en sais rien tiens ! Le côté bricoleur. Il y a le bon et le mauvais bricoleur 😂

donc j’avance avec beaucoup de prudence pour ne pas abîmé cette pièce presque vintage maintenant.
encore merci pour vos conseils !!!

et très beaux clichés de la Lune au passage  Hubus c’est justement ce que je vise. Pas plus.


Noa

[Hubus]

Je te sens motivé, continue a persévérer ☺️

[Noaskywalker]

Bonjour à tous

quelques nouvelles après un bon moment d'absence mais c'était pour la bonne cause



j'ai décidé de faire un petit update à mon telescope de 20 ans, et autant spoilé un bon coup, je suis trop fier du résultat !!!!!!!!!!!!!



Alors non il n'y a pas de reflex, j'ai dû me rendre à l'évidence et vos conseils. Effectivement c'est une galère et pas sûr que le résultat en vaille le coup.



Mais il y a quand même du plus !!

au menu :

- achat d'un nouveau porte oculaire (tout metal, meilleure qualité, plus de distance de réglage et adapter aux supports smartphone)

- achat d'un support smartphone

- et là la pépite : conception et impression d'une petite interface 3D pour ajuster le nouveau porte oculaire sur le vieux telescope

- et enfin démontage, nettoyage et réglage du telescope



je balancerai des photos bien sûr ...



Pourquoi j'ai dû dessiner et imprimer une pièce au fait ? tout simplement et c'est très con, mais le porte oculaire acheté, comporte 4 vis de fixation, le telescope 3, évidement la position est complètement différente. On a 4 vis dans les angle pour le nouveau, contre 4 vis à 120° pour l'ancien. de plus le diamètre du télescope n'est pas tout a fait le même que celui du porte oculaire. Et pour finir, le tube du porte oculaire est plus gros que le passage dans le télescope ... Joli programme ou grosse folie !!!

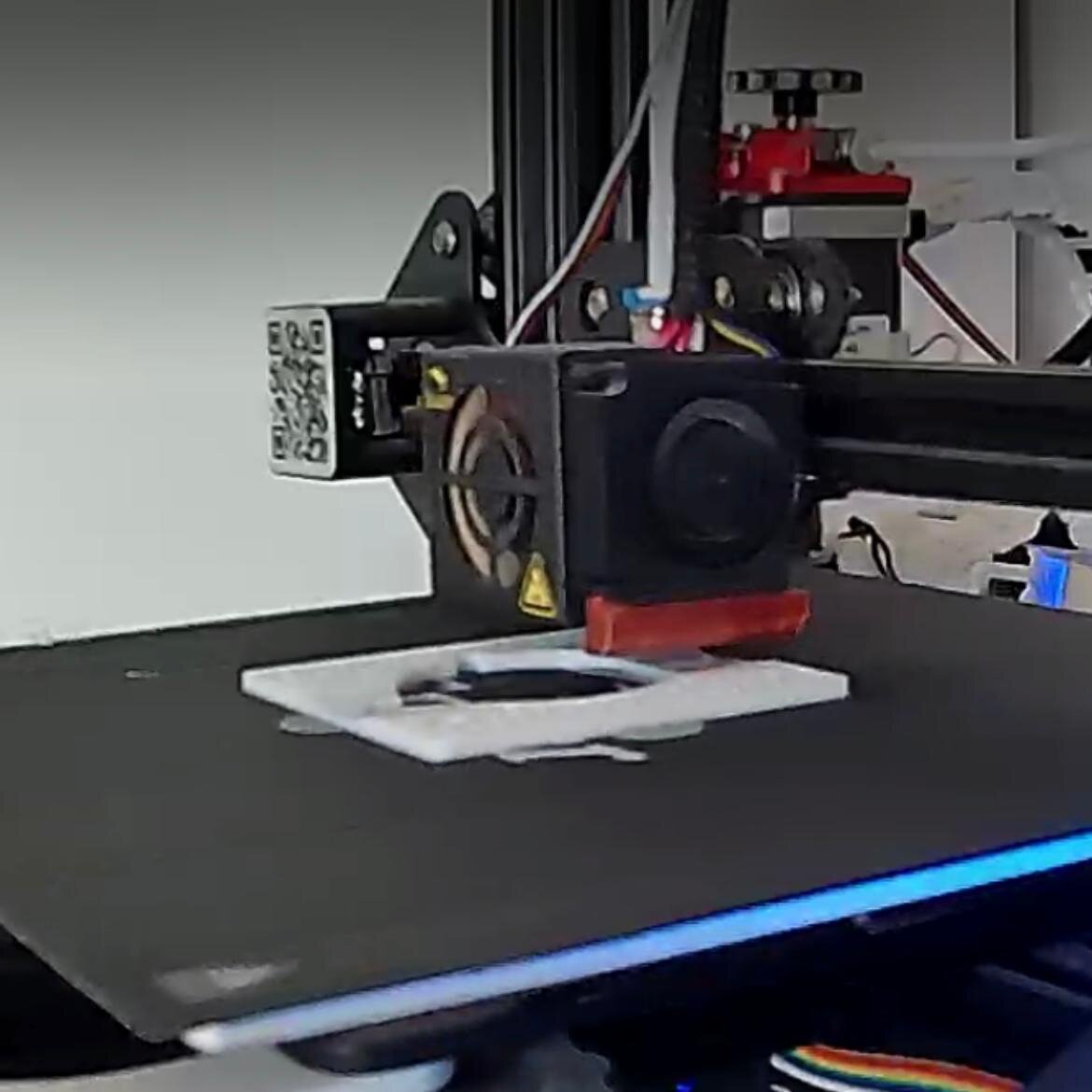

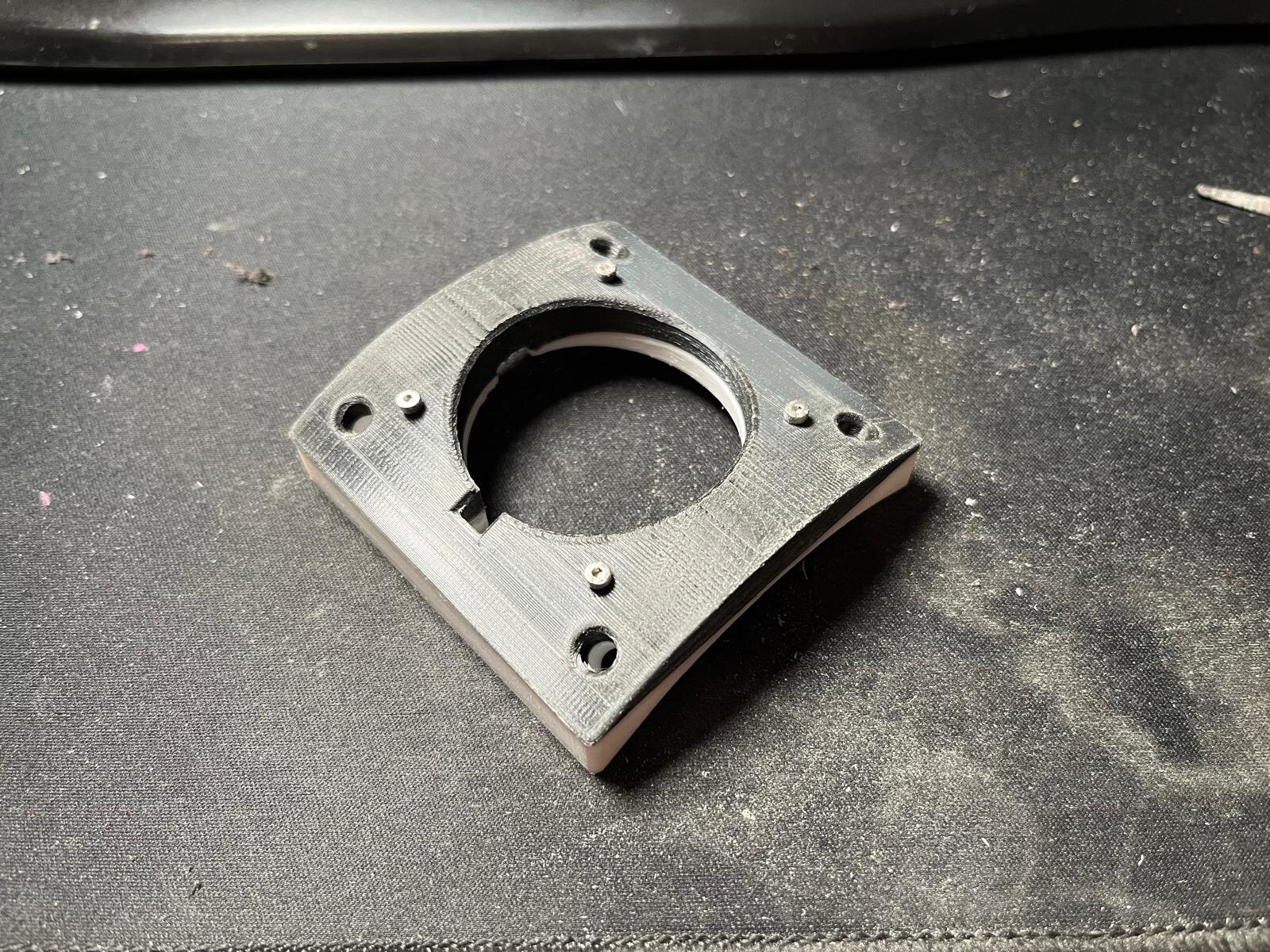

Dans les différentes photos, on a la pièce dessinée (Fusion 360) et imprimée sur ma Ender3 ainsi que le porte oculaire.

La pièce est imprimée en 2 parties blanche et noire (par soucis d'impression).

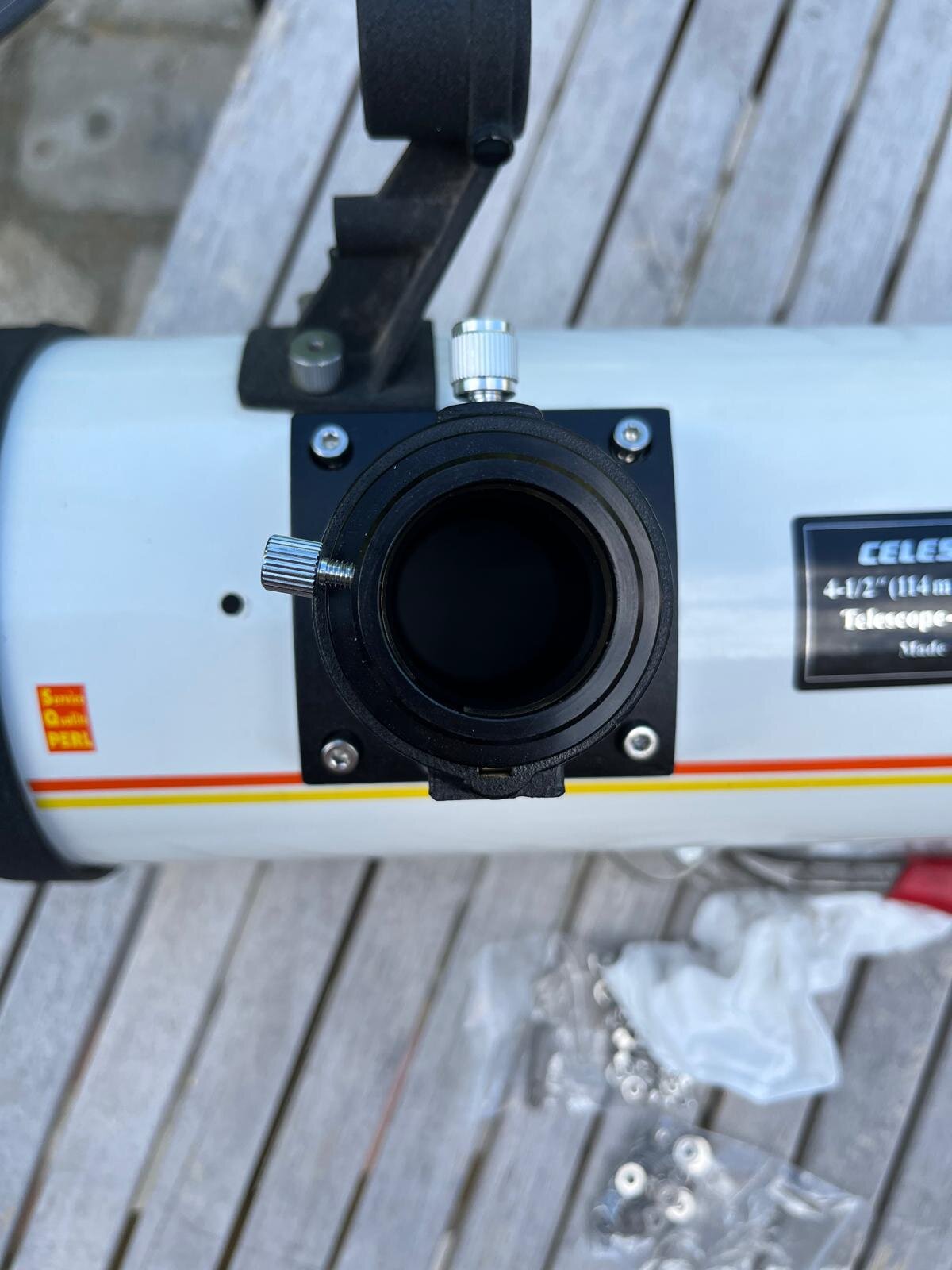

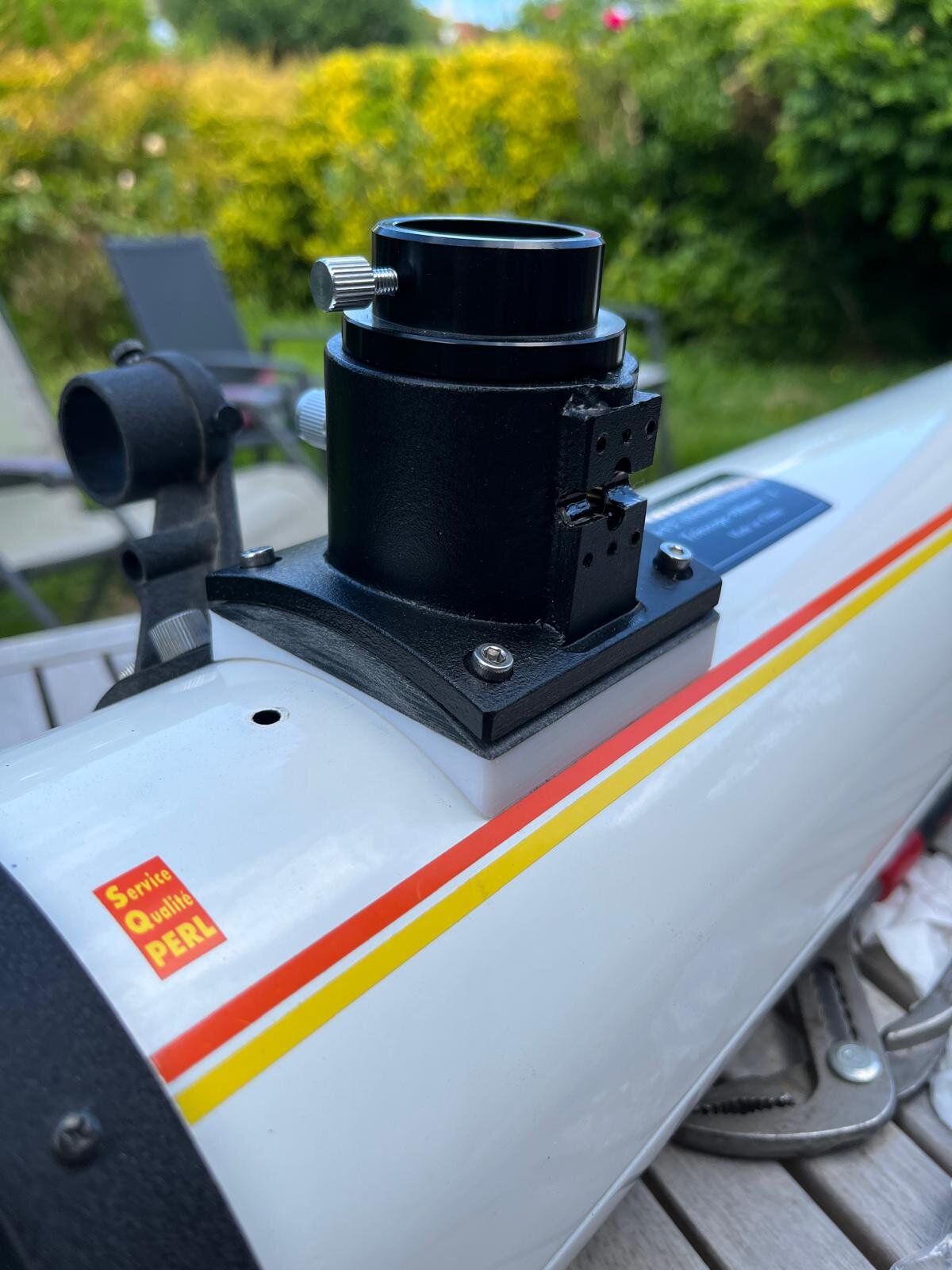

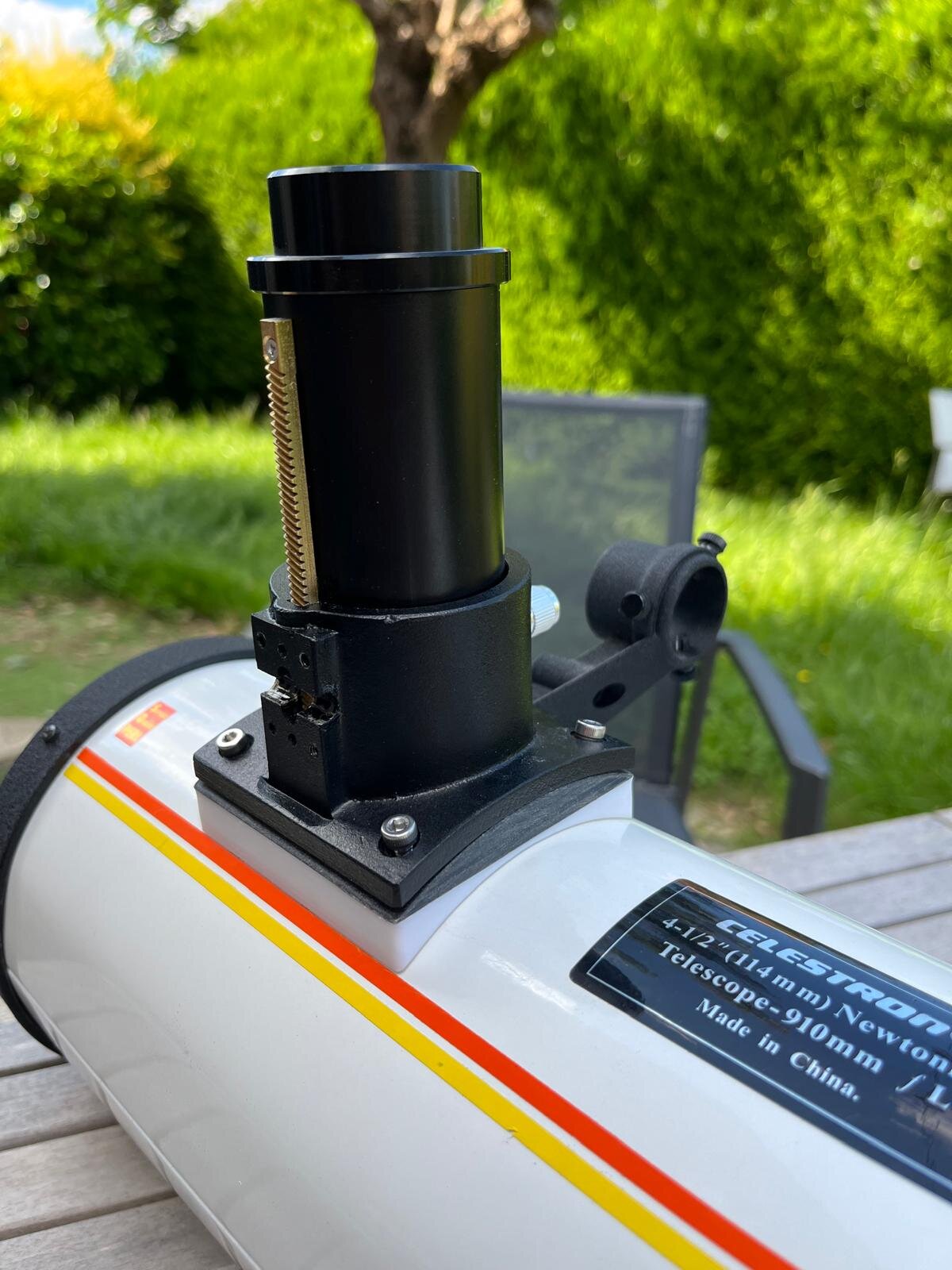

Le porte oculaire est monté dessus.

Ca m'a couté des coups de Dremel pour perçage du télescope et surtout d'agrandir le passage du tube. (autant vous dire qu'on sert les fesses à cette étape)

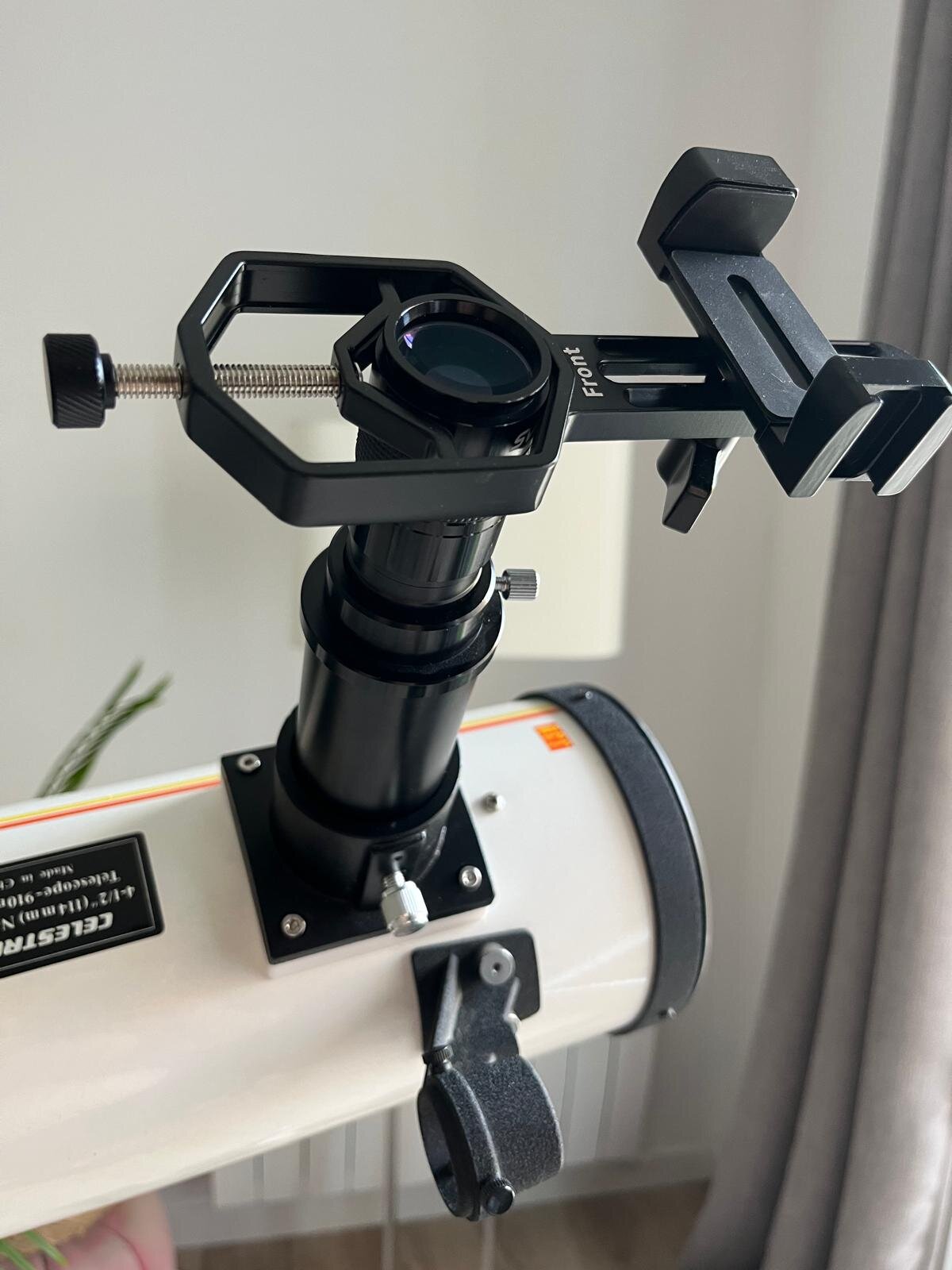

le support smartphone (tout metal) installé sur l'oculaire de 40mm lui-même monté dans le porte oculaire.

au passage bien sûr on pense bien à tout démonter avant de percer pour éviter d'abîmer les miroirs.

Nettoyage du miroir primaire qui était dégueulasse (mais protéger vu la couche de poussière)

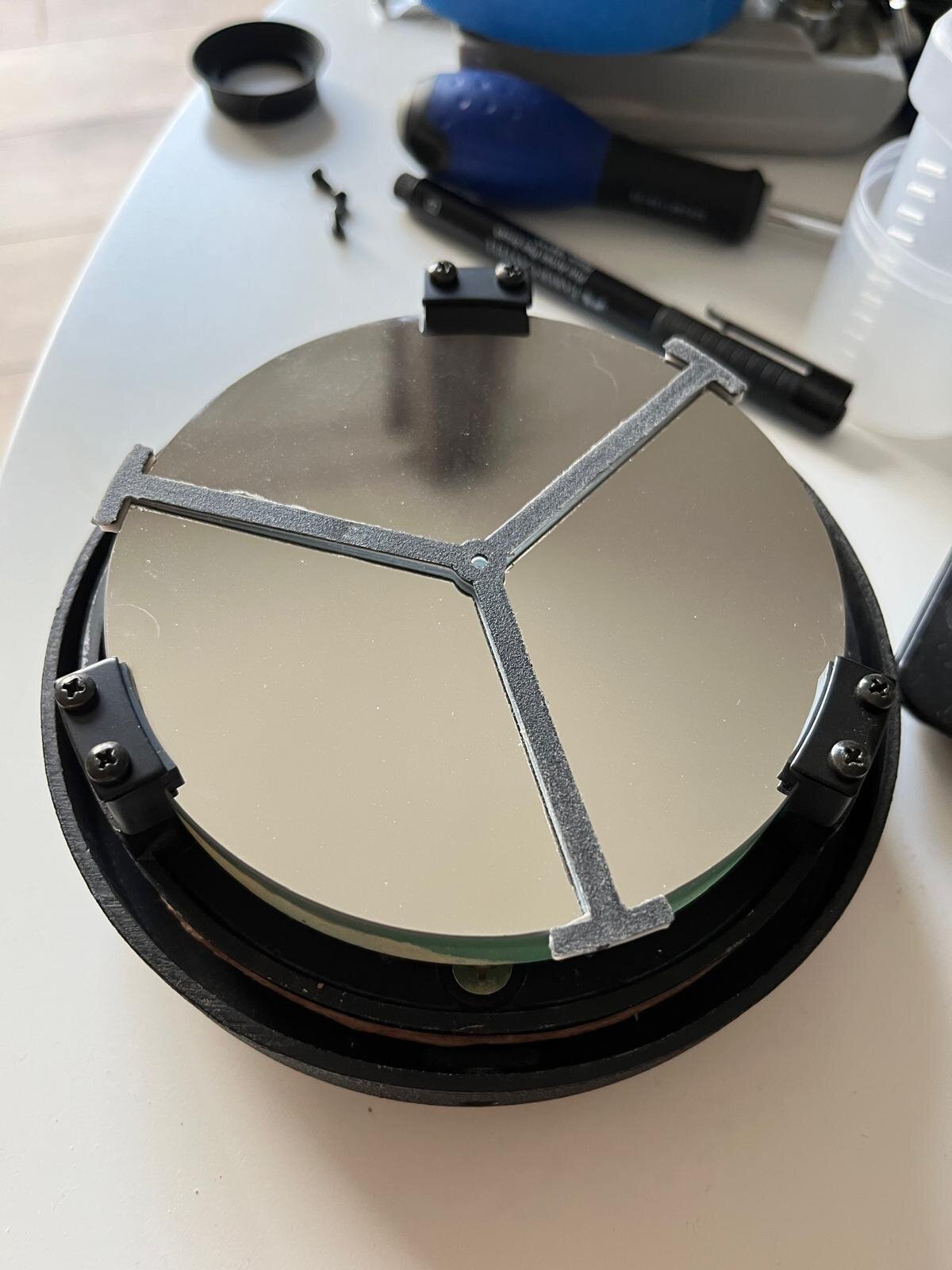

Impression d'une petite pièce (provisoire)  pour repérer le centre du miroir

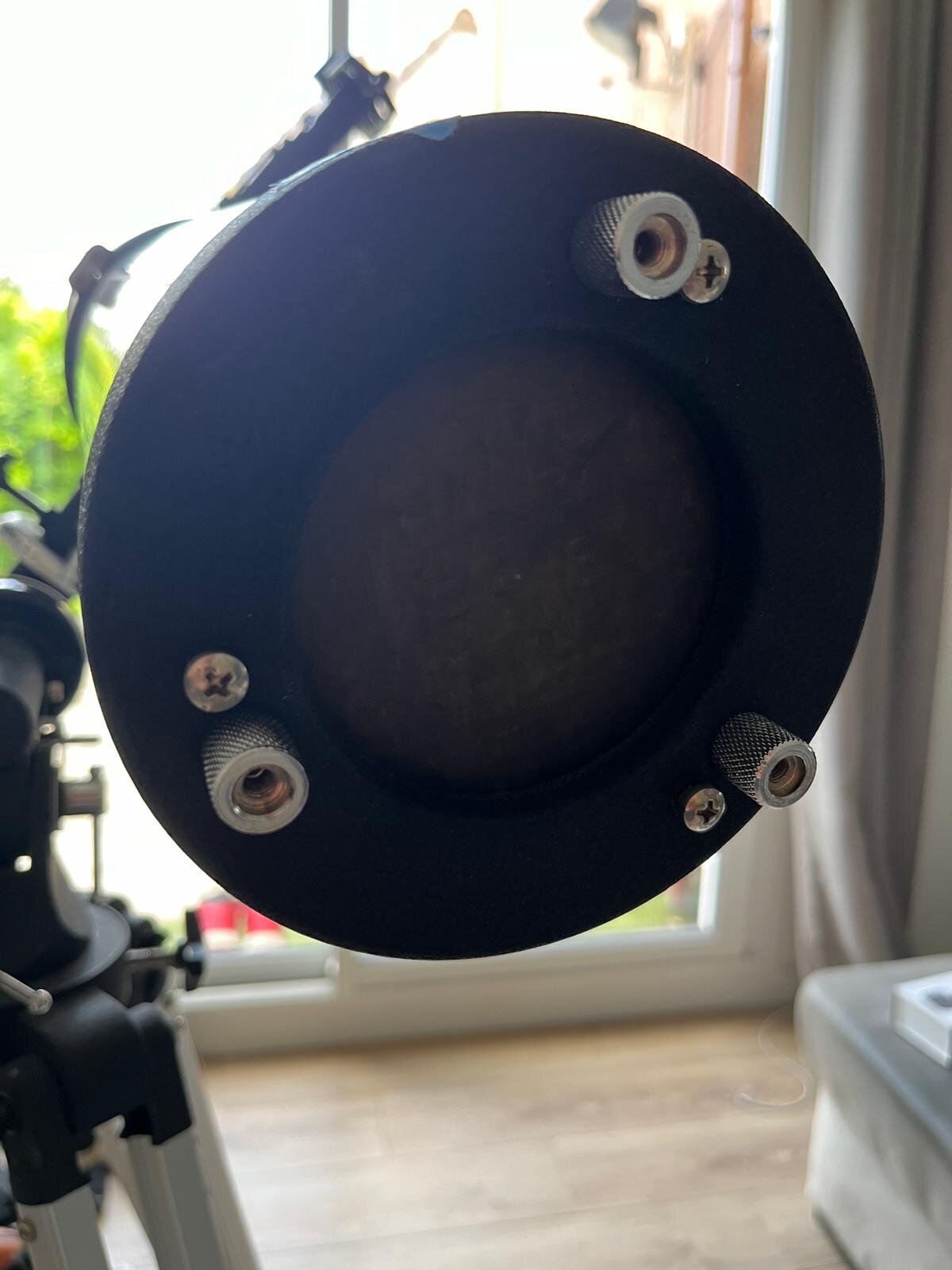

Réglage du miroir grâce aux 3 vis arrière montées sur ressort. C'est là qu'on apprécie de regarder en face de l'oculaire et de voir l'image au centre et bien lumineuse

et enfin ..... photos hier soir lors de la pleine Lune !!! Franchement c'était tellement beau !!!!!!!!!!!!!

Photos à l'iphone 13 en mode photo et vidéo 4K

Le gros plan est grossis uniquement depuis l'iphone



j'ai hate de remettre ça ! et je me tate pour un oculaire de 20mm histoire de vraiment kiffer !



[Le jupitérien]

Bonjour, moi c'est Pierre et je suis nouveau sur ce forum.

j'ai déjà posté une question à propos d'un reflex sur un SW 130/900, ce qui m'a paru bien compliqué en voyant les avis. Mais en voyant ce sujet j'ai repris un peu d'espoir de pouvoir faire quelques photos. Mon smartphone ne fait pas des photos de très bonne qualité, c'est pourquoi ce que tu as dit Gerard33, m'a interressé. Serait-il possible de faire également un peu de ciel profond avec ces petites caméras ?

Merci d'avance pour vos réponses et désolé Noaskywalker de m'être incrusté dans ton post.

[Noaskywalker]

Pas de soucis Le Jupitérien c’est tout l’intérêt d’un forum 😉
