HEQ5 - modification courroie + nema 17

[Argth]

Bonjour,

J'ai acheté d'occasion une HEQ5 (premières versions) sans GoTo, elle est cours d'amélioration notamment par le remplacement des moteurs pas à pas.

Voici les fichiers utilisés pour pouvoir faire tenir les nema 17 et la courroie 2GT, c'est une modification du lien https://makerworld.com/en/models/190087#profileId-209795 qui est pour une HEQ5 pro

Fichiers HEQ5 non goto : https://makerworld.com/en/models/390739#profileId-291733



Si ça peut aider quelqu'un d'autre tant mieux !  Des photos du montage vont arriver

Modifié 11 avril par Argth

[Argth]

Bonsoir à tous,

La monture avance bien :
- Carte principale installée (Fysetc E4, OnstepX 10.18c)

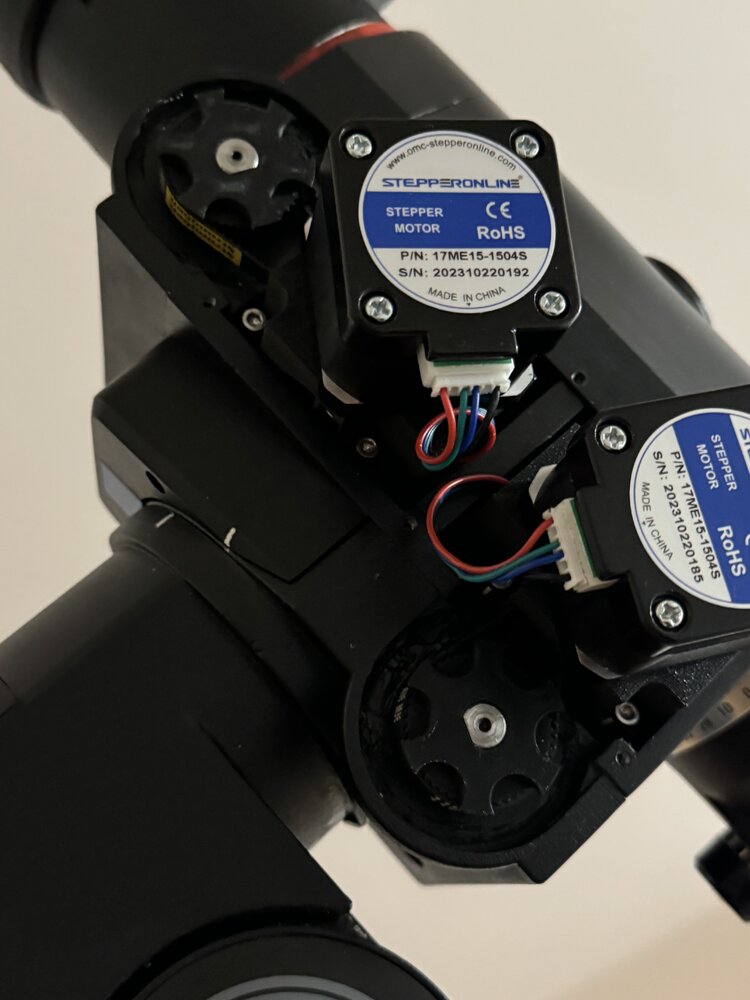

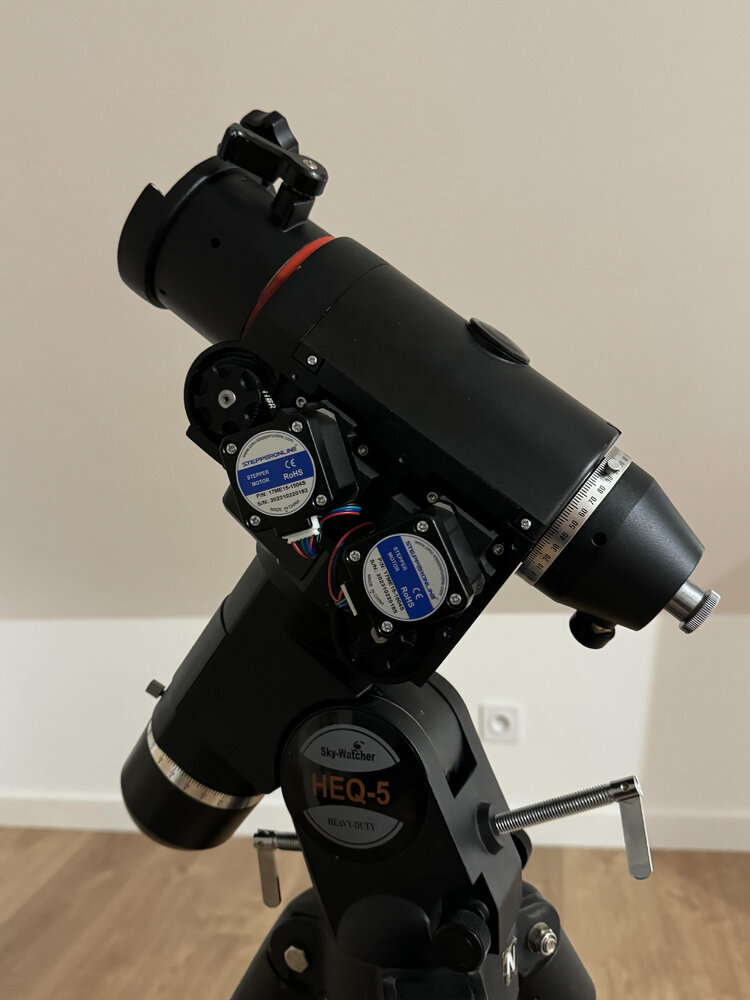

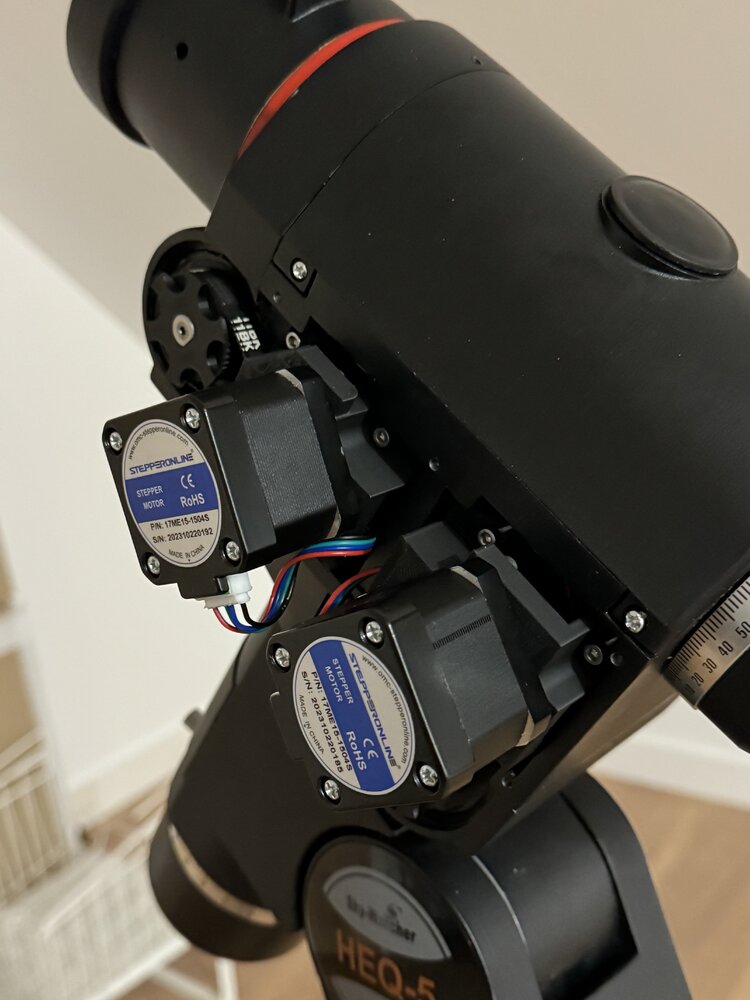

- Moteurs + courroie + poulie + support moteur installés
- Coque pour faire tout beau en cours
- Configuration de OnstepX super simple
- Tests du driver ascom faits

Un bonheur ce projet, simple et rapide !

Manque plus que du beau temps pour voir si ça fait effectivement mieux que l'iexos100 ;D

Fichiers 3D sont ici : https://makerworld.com/en/models/390739#profileId-291733

[Argth]

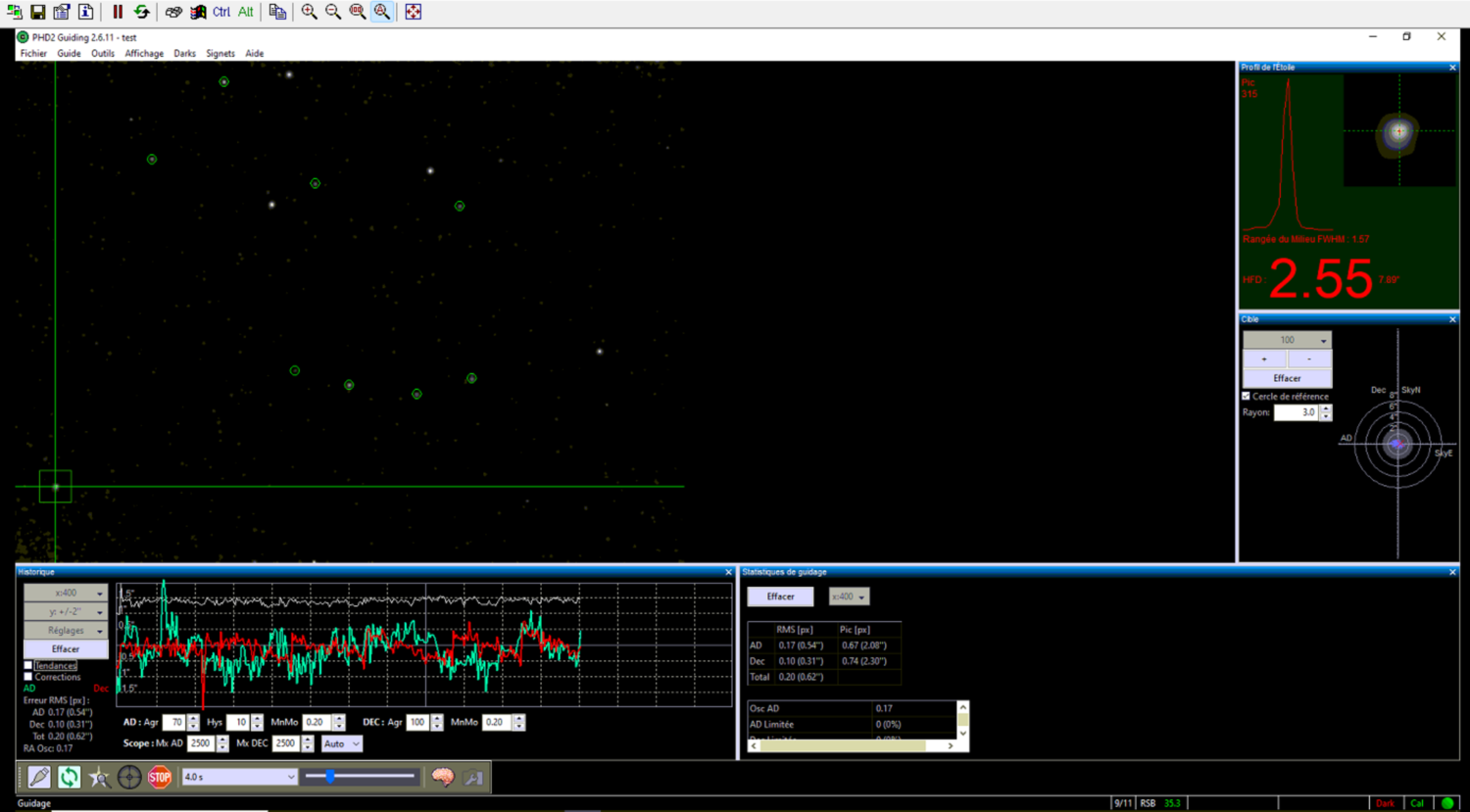

Quelques nouvelles sur les perfs : ~ 0.5" RMS en RA et 0.3" en DEC ! Super content !
