aide construction magnétomètre

[Gaby70000]

bonjour sa fait quelque temps que je travaille sur un projet de magnétomètre qui permet de détecter l'activité géomagnétique causée par les éruptions solaires.

j'ai trouvé se tuto : https://www.starfishprime.co.uk/projects/EFM/EFM.html

Se tuto utilisent un magnétomètre FGM 3+

le problème c'est que je ne comprends pas bien les connectiques du FGM 3+

[Pyrene]

Essaie de poster sur https://www.webastro.net/forums/forum/51-lastro-autrement/



[keymlinux]

Il y a 23 heures, Gaby70000 a dit :

le problème c'est que je ne comprends pas bien les connectiques du FGM 3+

Bonjour,



De ce que j'ai lu...

- les anciens capteurs FGM3+ ont 3 connecteurs  F/B, GND, O/P et +5V, les nouveaux n'ont que 3 connecteurs, le F/B disparait

Pour les connections:

- connecter le GND du capteur FGM3+ sur le GND de l'arduino uno

- connecter le +5V du capteur sur le +5V de l'arduino

- connecter le O/P du capteur sur le PIN 5 de l'arduino uno (tu as le droit de demander pourquoi le numéro 5 🙂 )

Le pinout de l'arduino Uno R3



La question est "pourquoi le PIN5 ?" c'est marqué nulle part dans la doc du projet

Effectivement c'est marqué nulle part dans la doc de ce projet, mais le code arduino fourni montre qu'il utilise la librairie "FreqCount", reste donc à regarder la doc de cette librairie pour connaitre le port qu'elle mesure...

doc ici: https://www.pjrc.com/teensy/td_libs_FreqCount.html

Dans le tableau des connecteurs à utiliser, on voit que pour un arduino uno c'est le pin 5



Donc l'arduino mesure la fréquence sur son PIN5, et écrit la fréquence sur le port série, qui est connecté au raspberry pi

Sur le raspberry pi, un programme en python lit le port série, garde un historique des valeurs lues et trace des graphes



Cordialement, Stéphane





Modifié 5 avril par keymlinux

[Gaby70000]

Il y a 3 heures, keymlinux a dit :

Bonjour,



De ce que j'ai lu...

- les anciens capteurs FGM3+ ont 3 connecteurs  F/B, GND, O/P et +5V, les nouveaux n'ont que 3 connecteurs, le F/B disparait

Pour les connections:

- connecter le GND du capteur FGM3+ sur le GND de l'arduino uno

- connecter le +5V du capteur sur le +5V de l'arduino

- connecter le O/P du capteur sur le PIN 5 de l'arduino uno (tu as le droit de demander pourquoi le numéro 5 🙂 )

Le pinout de l'arduino Uno R3



La question est "pourquoi le PIN5 ?" c'est marqué nulle part dans la doc du projet

Effectivement c'est marqué nulle part dans la doc de ce projet, mais le code arduino fourni montre qu'il utilise la librairie "FreqCount", reste donc à regarder la doc de cette librairie pour connaitre le port qu'elle mesure...

doc ici: https://www.pjrc.com/teensy/td_libs_FreqCount.html

Dans le tableau des connecteurs à utiliser, on voit que pour un arduino uno c'est le pin 5



Donc l'arduino mesure la fréquence sur son PIN5, et écrit la fréquence sur le port série, qui est connecté au raspberry pi

Sur le raspberry pi, un programme en python lit le port série, garde un historique des valeurs lues et trace des graphes



Cordialement, Stéphane





merci d'avoir répondue . vous m'avez beaucoup aidé . je comprend mieux , j'ai trouvé se lien aussi qui essaye de faire le mem projet

https://stevesopenlab.fr/homemade-aurora-monitor-part-2/

il explique qu'il faut utiliser une alimentation réguler le problème c'est que je sais pas si sa marche au pin 5volt de l'arduino.

es qu'il faut 2 alimentation ou une seule ?

et aussi je ne comprend pas du tout se schéma , es qu'il faut le suivre a la lettre ?



Il y a 3 heures, Pyrene a dit :

Essaie de poster sur https://www.webastro.net/forums/forum/51-lastro-autrement/



comment ont fais pour déplacer le sujet sans supprimer les messages ?

[Gaby70000]

bonjour, effectivement il faut une alimentation régulé de 5V

https://physicsopenlab.org/2019/06/06/fluxgate-magnetometer/

le problème c'est que l'alimentation régulé vaut un peux cher

https://www.audiophonics.fr/fr/alimentations-regulees/ldovr-tps7a4700-module-alimentation-lineaire-regulee-ultra-faible-bruit-14v-205v-1a-p-16285.html

existe t'il un équivalent pout moins cher  (https://www.amazon.fr/Modules-Régulation-Mini-Réducteur-Tension/dp/B08XXRHXPR)?

[Pat84]

Ton schéma d'alim est symbolique, il doit manquer la moitié des composants dessus. Un lm317 ça ne se raccorde pas de cette façon, pour le LP2950 je ne connais pas. Par contre en remplaçant le lm317 par un 7809 et le LP2950 par un 7805 ça devrait le faire.

Une alim réglable à +5Vdc => https://www.conrad.fr/fr/p/wspc1823-module-d-alimentation-2482098.html?utm_term=2482098&utm_medium=affiliate&utm_source=tradetracker&utm_campaign=376715&utm_content=SHOPIA+FR#productDownloads



[chrismlt]

Le 04/04/2024 à 19:55, Gaby70000 a dit :

bonjour sa fait quelque temps que je travaille sur un projet de magnétomètre qui permet de détecter l'activité géomagnétique causée par les éruptions solaires.





Salut Gaby,



Ton magnétomètre était-il prêt le 11 mai, lorsqu'il y a eu cette fabuleuse aurore ?

Et si oui, as-tu vu quelque chose ?



D'autres CME vont venir, probablement.



Christophe

Modifié 27 mai par chrismlt

[Gaby70000]

Bonjour,



Je viens de commander les composants. Donc non je n'ai pas pu observer les fluctuations mais par contre j'ai détecter ce que le on appelle l'effet forbush avec mon détecteur de rayon cosmique et aussi j'ai pu voir les aurores boréales en vrai.



La région de tâches solaire ar 3664 (celle qui a fait la tempête géomagnétique G5 du 11 mai )a fait sont retour avec une éruption solaire de classe X2,9 j'espère que cela va créer une tempête géomagnétique quand j'aurai mon magnétomètre

Modifié 27 mai par Gaby70000

[chrismlt]

Il y a 11 heures, Gaby70000 a dit :

Je viens de commander les composants. Donc non je n'ai pas pu observer les fluctuations mais par contre j'ai détecter ce que le on appelle l'effet forbush avec mon détecteur de rayon cosmique et aussi j'ai pu voir les aurores boréales en vrai.







Ah ! Merci Gaby pour les précisions. Bon, et bien j'espère que tu ne vas pas trop tarder à recevoir le matos.



N'hésite pas à ouvrir un fil de façon à présenter tes résus, et avec le magnétomètre, et avec le détecteur de rayons cosmiques. C'est très intéressant, et on sera nombreux à suivre, je pense.



Christophe

[Gaby70000]

Merci ! Je vous tiendrez au courant dans une autre discussion

[Fred_76]

Tu devrais rester dans cette discussion plutôt que d’éparpiller les sujets…

[Modération]

Bonjour @Gaby70000,

Pour plus de visibilité, nous avons déplacé ce sujet dans la section "L'astro autrement".



Merci pour votre compréhension,

La Modération

[Gaby70000]

c'est bon j'ai tout reçus je vous tien au courant quand tout es montés

[Gaby70000]

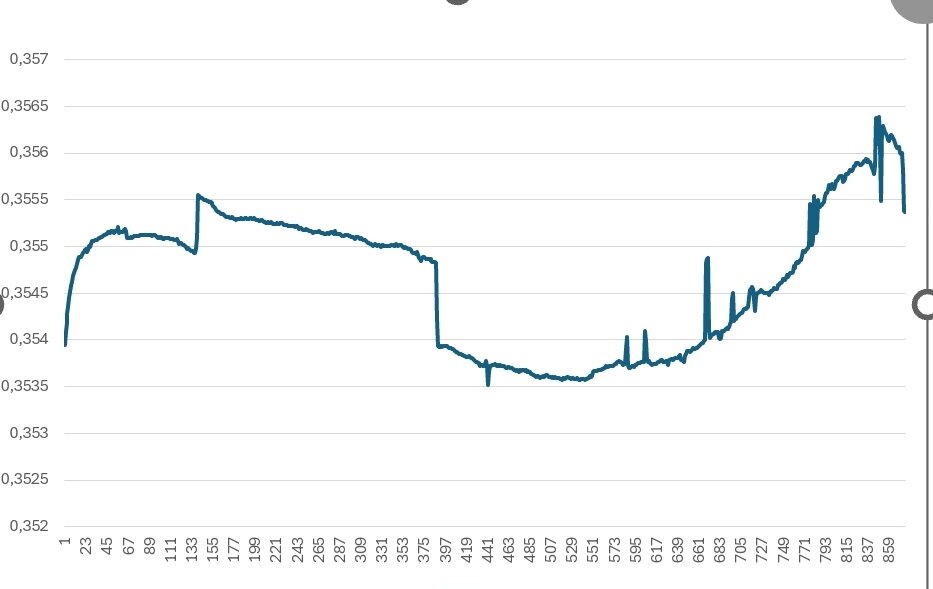

J'ai enfin terminé !!!



J'ai réussi a avoir des données potable





On voit bien le cycle jour nuit

[chrismlt]

Il y a 1 heure, Gaby70000 a dit :

J'ai enfin terminé !!!



J'ai réussi a avoir des données potable





Salut Gaby,



Félicitations pour ce bricolage achevé et efficace.

Ta courbe est intéressante ; on voit bien que quelque chose se passe, mais je n'ai aucune connaissance pour la lire.

Peux-tu la commenter un brin ?

Que mesures-tu, en fait ? Quelles sont les unités utilisées ? Le champ magnétique terrestre ? Une interaction entre l'atmosphère et des particules solaires ? Mais, si oui, à quelle altitude cela se passe-t-il ?

Bon, ce genre de choses. Cela m'interpelle, mais je n'ai aucune connaissance dans le domaine.



Merci d'avance.

Christophe



[GeoffreyJoe]

Salut @Gaby70000

Comme Crhis, je suis très intéressé et aimerais plus d'infos sur ce que tu nous montres ☺️

[Gaby70000]

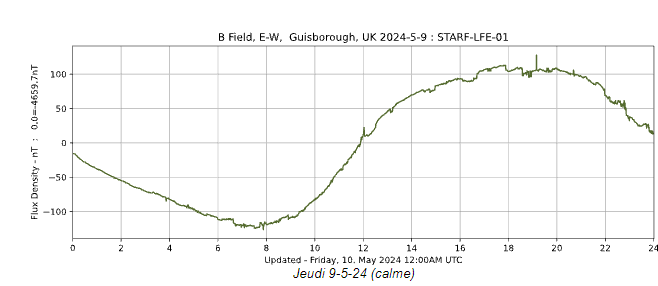

mon système est orienté vers l'Est et l'Ouest (cela permet d'avoir un meilleur signal car le magnétomètre est plus sensible).sur la courbe il ne se passe absolument rien à part le cycle jour nuit



(source http://schoolphysicsprojects.org/projects/aurora/aurora.html )

. Par contre, il y a un moment ou ça monte ça reste stable pendant 3H et ça redescend, je ne serai l'expliqué.



je suis désolé je n'ai pas pu finir la journée entière pour avoir le cycle jour nuit total, car mon système n'avait plus de batterie donc je l'ai mis sur une prise (je vous passerai les données du cycle jour nuit en entier après demain).



pour rappel:



Quand le soleil fait une éruption solaire ou qu'il y a un trou coronal. Il faut que l'éruption solaire crée un CME qui est dirigé vers la terre, le trajet dure en moyenne 3jours un premier il atteint le satellite DSCOVR cela nous donne une première impression de la puissance du CME .("L’orientation nord-sud du champ magnétique (Bz) est l’ingrédient principal de l’activité aurorale. Quand l’axe nord-sud du champ magnétique interplanétaire est orienté vers le sud, il se connecte à la magnétosphère terrestre qui elle, est orientée vers le nord. Pensez au aimants que avez chez vous. Deux pôles opposées s’attirent ! Avec un axe Bz orienté au sud, les particules du vent solaire pénètre plus facilement dans notre magnétosphère. Par la suite elles sont guidées dans notre atmosphère par les lignes de champ magnétique terrestre ou elles entre en collision avec les atomes d’oxygène e de nitrogène qui composent notre atmosphère, qui en réponse brillent en émettant de la lumière." texte du site https://www.spaceweatherlive.com/fr/aide/le-champ-magnetique-interplanetaire-cmi.html)



quand le CME est arrivé, mon magnétomètre va détecter une diminution (ou une augmentation, cela arrive au début de la tempête)

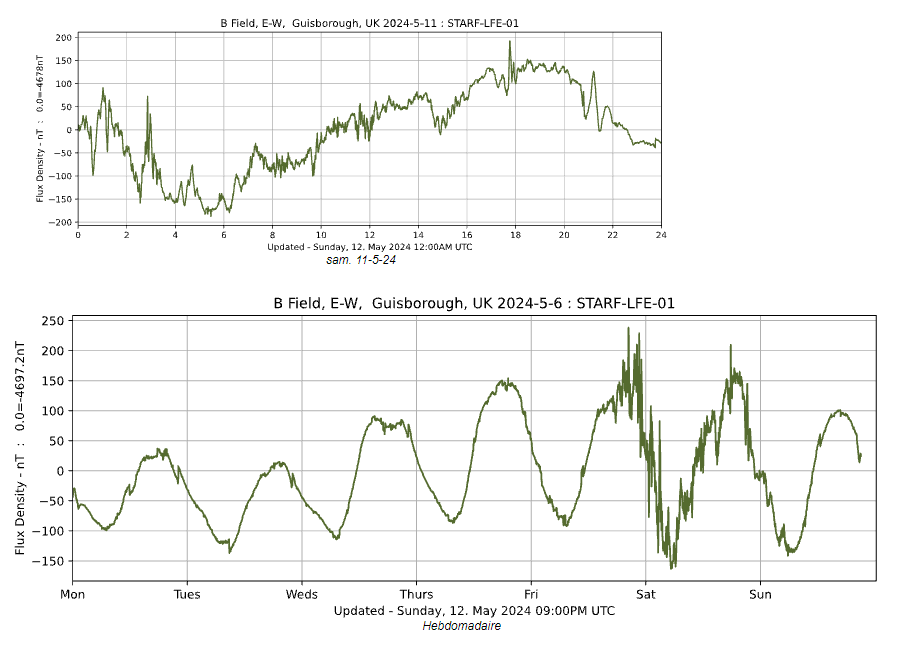

exemple de la tempête du 10 mai 2024  (source http://schoolphysicsprojects.org/projects/aurora/aurora.html )













Dans les prochaines semaines, je vais améliorer le détecteur, je vous tiendrai au courant.

[GeoffreyJoe]

Merci beaucoup pour ces explications ! Si tu as une photo du montage pour nous montrer ton bricolage je suis preneur également.

[chrismlt]

Merci pour la réponse !



Tu détectes donc des flux de particules solaires qui interagissent avec l'atmosphère, en somme ? C'est ça ?

On conçoit effectivement  que ça baisse la nuit.

Mais du coup, l'autre question, ce serait ... quel type de particules ? Rayonnement électromagnétique ?



Ton détecteur a l'air très sensible.





[Gaby70000]

il y a 14 minutes, chrismlt a dit :

Merci pour la réponse !



Tu détectes donc des flux de particules solaires qui interagissent avec l'atmosphère, en somme ? C'est ça ?

On conçoit effectivement  que ça baisse la nuit.

Mais du coup, l'autre question, ce serait ... quel type de particules ? Rayonnement électromagnétique ?



Ton détecteur a l'air très sensible.





je ne détecte pas les particules solaire mais le champ magnétique terrestre

[Gaby70000]

le détecteur de rayon cosmique n'a rien a voir avec le projet(l'arduino est juste en dessous du magnétomètre)

[chrismlt]

Il y a 13 heures, Gaby70000 a dit :

je ne détecte pas les particules solaire mais le champ magnétique terrestre



Ok, merci.

Mais alors, quelle est l'unité en jeu en Y ? Sur les graphs, je vois inscrit nT ... faut-il comprendre micro-Tesla (µT) ?



C'est ton montage, sur la photo ? Tu détectes aussi les rayons cosmiques alors ? Super projet.

[Fred_76]

fT = femto Tesla (10^-15)

pT = pico Tesla (10^-12)

nT = nano Tesla (10^-9)

µT = micro Tesla (10^-6)

mT = milli Tesla (10^-3)

[Gaby70000]

Le graphique en vert ne sont pas les miens  , il vient du site http://schoolphysicsprojects.org/projects/aurora/aurora.html . Et oui les données des graphique sont en NT mais pas sur les miens (les graphique en bleue) il faut faire une conversion.et oui c'est bien mon montage sur la photo je suis encore en train de l'améliorer sa devrait prendre encore quelques semaines
