Marquage secondaire à la platine 33T

[gehelem]

Hello



J'ai eu un flash cette nuit, j'ai tenté et ça me semble fonctionner : j'ai envie de partager.

ça fait un moment que je plébiscite et utilise la méthode "Reto" pour marquer le secondaire :

https://www.reto.fr/marquage/imagepages/image1.html



En gros on calcul l'offset et on marque le centre optique sur le secondaire par rapport à ses bords.

Mais :

ça marche très bien si le miroir est collé correctement sur le support ...

Du coup pour un miroir déjà collé à son support comment savoir si l'axe est bien dans l'axe ? hein ? comment ?



Attention : Bien sur l'objet de ce post est aussi de me faire challenger sur la méthode par des barbus de la collim'

Je n'ai pas la science infuse mais des fois j'ai des idées qui marchent.
D'autres fois, non. Va savoir sur celle-ci ...



Ne tournons pas autour du pot : le flash c'est ma platine 33T.

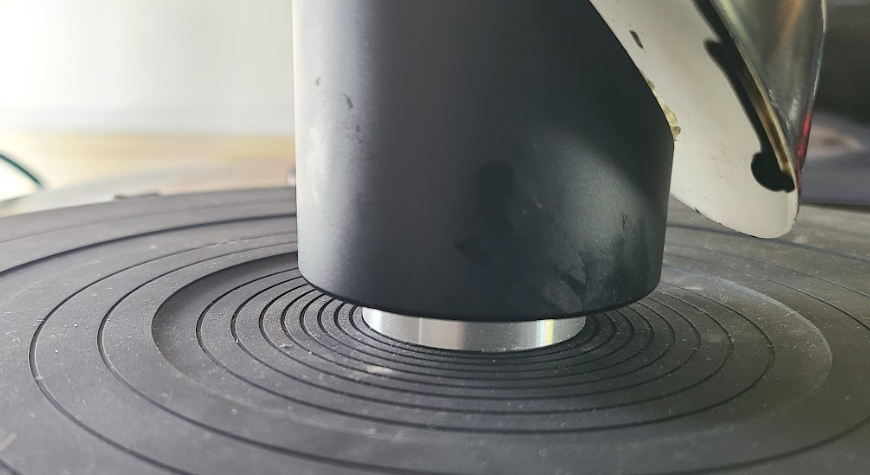

Coup de bol : avec l'adaptateur pour les 45T le téton de la platine dépasse pil-poil pour se loger dans l'axe du support du secondaire.

Ce qui fait qu'il est plutôt bien centré, stable, et perpendiculaire.

L'idée c'est de faire tourner la platine pour estimer au mieux quel est le point du miroir "qui ne bouge pas"



sur la vidéo c'est pas foufou, mais on voit très bien que le centre de mes deux points bleus (marquage à la méthode Reto) se balade à coté du centre de rotation ...



Et avec un montage plus perfectionné à la Gillou (un cheshire ) j'ai pu être beaucoup plus précis par tâtonnement.

horreur, écrire au feutre noir sur l'aluminure !

Je suis du camp des ALZ, ceux qui se rangent du coté qui considère que ce marquage n'a strictement aucune incidence





Et le résultat est sans appel :



Entourés en bleu mes marquages "Reto"

En rouge le point que j'ai déterminé au Cheshire



Conclusion ?

Mon miroir est mal collé sur son support



A vos mange-disques.

G.







[astropical]

Maintenant les mk2 s'occupent de vérifier si les miroirs secondaires sont correctement collés ... 😁 Astucieux ! J'espère qu'à la retraite je mangerai pas mes vinyles .... Pardon je sors !

[Deckard.R]

Bonne idée, je vais attendre les commentaires constructifs des pros, mais m'en vais suivre cette bonne idée que voilà !
