Sécuriser cable de la caméra de guidage (Imp3D)

[Raphael_OD]

Hello,

en montant un nouveau setup et dans les phases de test j'ai failli faire une catastrophe...

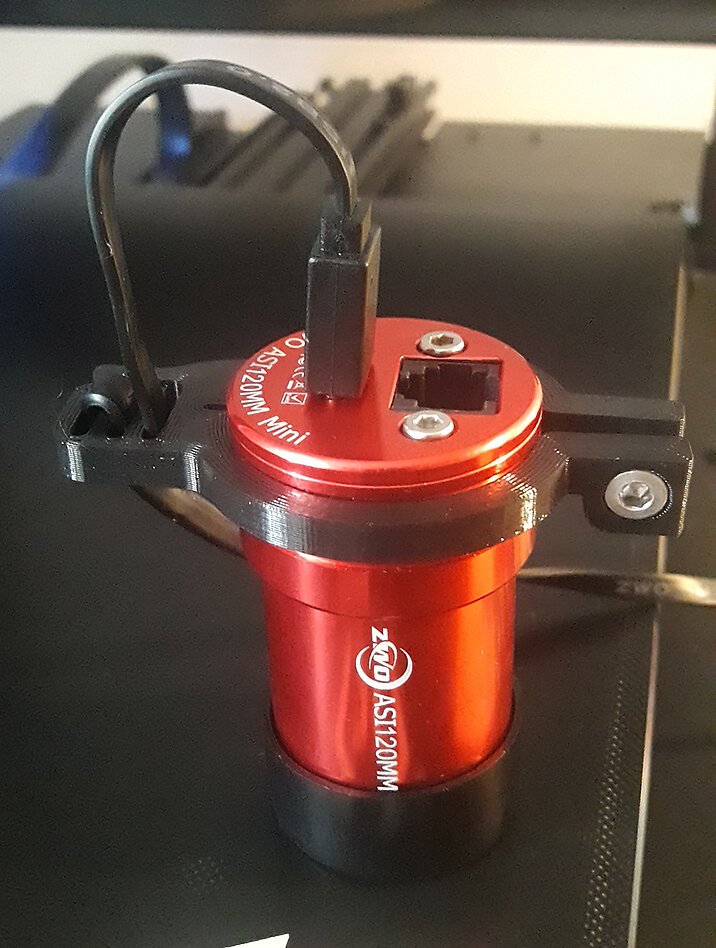

Cela m'a poussé à faire ce petit print pour sécuriser la caméra de guidage (120 mini, marche aussi pour la 290) et son port USB-C avec un câble  plat d'origine (ZWO)

Sous Fusion 360 en PLA+ mais on peut aussi le faire en PETG.

Je vous mets le lien sur Thingiverse et quelques images ici.

https://www.thingiverse.com/thing:6653890



En espérant que ça aide (30 min de print sous CURA en couches normales)

Il vous faudra une vis BTR M4x0.70 de 12 mm minimum de longueur pour le serrage.

Pour ceux qui ne disposent pas d'un câble plat je peux publier une version usb cable rond







Modifié 13 juin par Raphael_OD

[Tyler]

sinon y'a ça   :

https://www.achat-electrique.com/fr/47-collier-rilsan



Les colliers en impression 3D chez moi ça tient pas l'hiver, trop fragile, ça finit toujours pas casser.

[krotdebouk]

Nickel pour une 290 mini : merci Raphael !

[Raphael_OD]

il y a 12 minutes, Tyler a dit :

Les colliers en impression 3D chez moi ça tient pas l'hiver, trop fragile, ça finit toujours pas casser.

Même en PETG tu as de la casse ?



[Tyler]

il y a 5 minutes, Raphael_OD a dit :

Même en PETG tu as de la casse ?

Je ne sais plus quelle matière j'ai utilisé (je faisais imprimer, j'ai pas d’imprimante autre que papier A4 ) mais ça chaque fois ça casse.
C'est toujours sur les angles, > amorce de fissure, comme là ou tu as ta vis de serrage.

[macfly51]

et sinon y'a ça aussi, pour moins d'1€ les 12 pièces https://www.temu.com/goods.html?_bg_fs=1&goods_id=601099531898537

Et y'a même du rose 😍



[Raphael_OD]

@macfly51 c'est un dispositif anti arrachage du connecteur et du port de la caméra pas le même usage...

[macfly51]

Oups! Je pensais que tu cherchais un système "anti écrasage"

[polorider]

Il y a 18 heures, Raphael_OD a dit :

Cela m'a poussé à faire ce petit print pour sécuriser la caméra de guidage (120 mini, marche aussi pour la 290) et son port USB-C avec un câble  plat d'origine (ZWO)

Ah oui bien vu  pour sécuriser la connexion sur la caméra

Mais si tu veux sécuriser c'est que "ça tire" quelque part et le problème de "tirage" sera reporté sur un autre élément à l'autre bout du câble USB  (asiair, diviseur, etc. ). Non?



Il y a 13 heures, macfly51 a dit :

Et y'a même du rose 😍

🤪 j'en veux un...

[Raphael_OD]

Il y a 4 heures, polorider a dit :

Ah oui bien vu  pour sécuriser la connexion sur la caméra

Mais si tu veux sécuriser c'est que "ça tire" quelque part et le problème de "tirage" sera reporté sur un autre élément à l'autre bout du câble USB  (asiair, diviseur, etc. ). Non?



Oui mais je ne peux dévoiler tous mes secrets de gestion des câbles.
