Lunette mystérieuse !

[Loiret45]

Bonjour,

J'ai trouvé cette lunette en vide greniers, je voudrais avoir une idée de son utilisation ! car elle a sur les deux côtés deux pièces qui devait être fixé sur deux axes !?

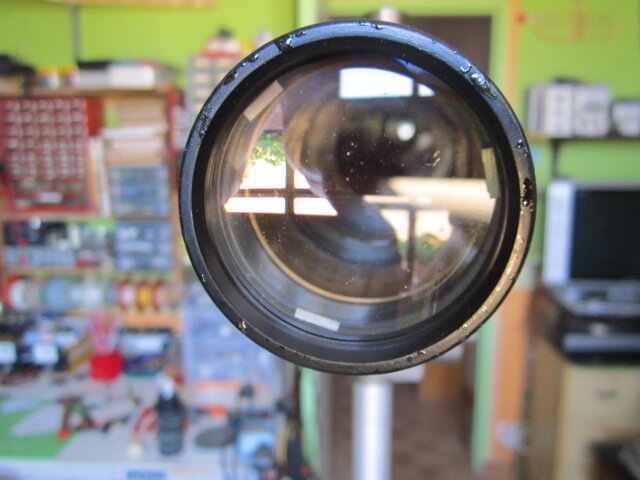

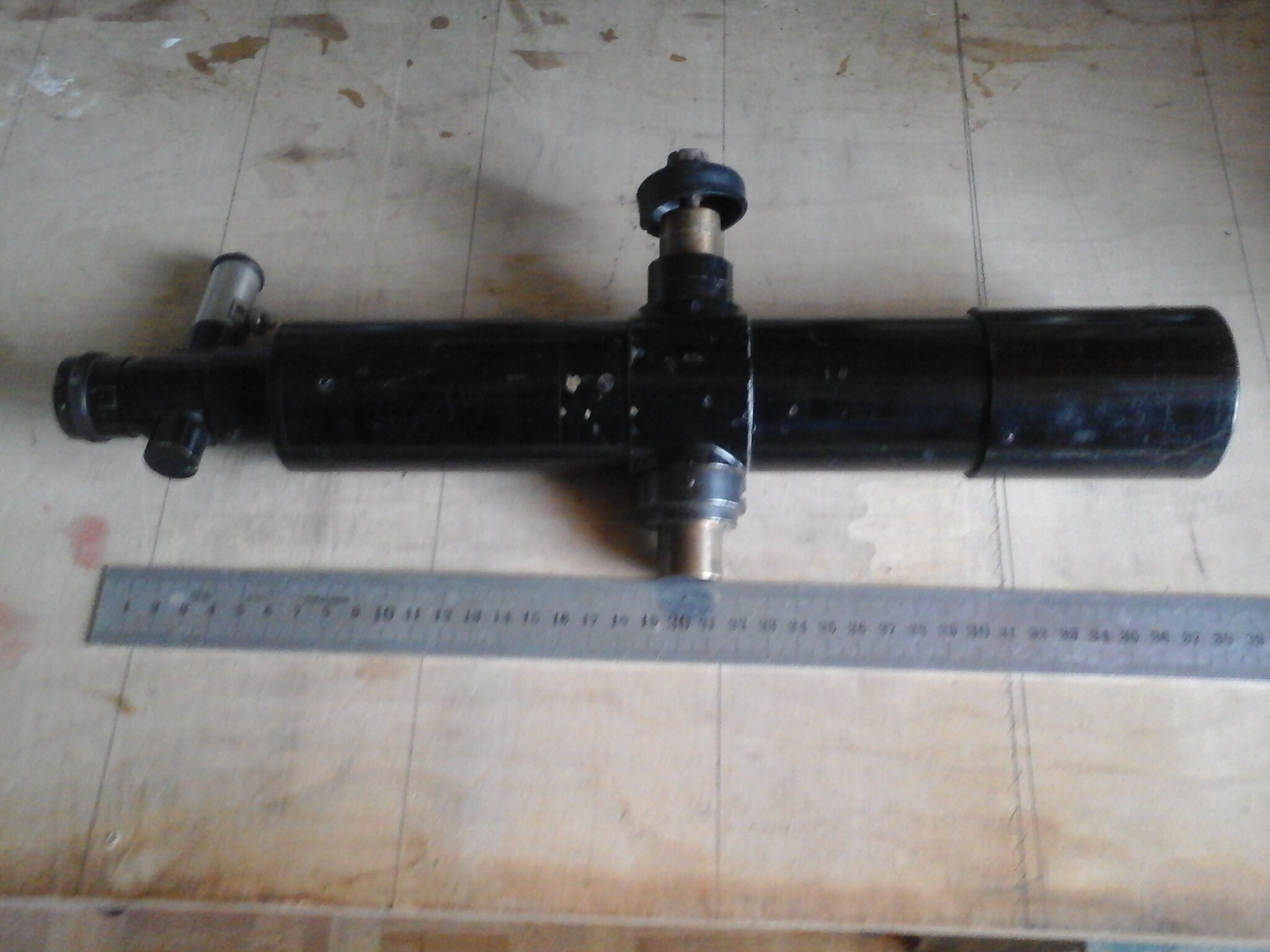

Elle se présente sous un tube en acier de 400 mm de long et 50 mm d'objectif, avec au foyer un oculaire avec des chiffres (+) et (-) ? la vision est nette et claire mais l'image est inversée !?

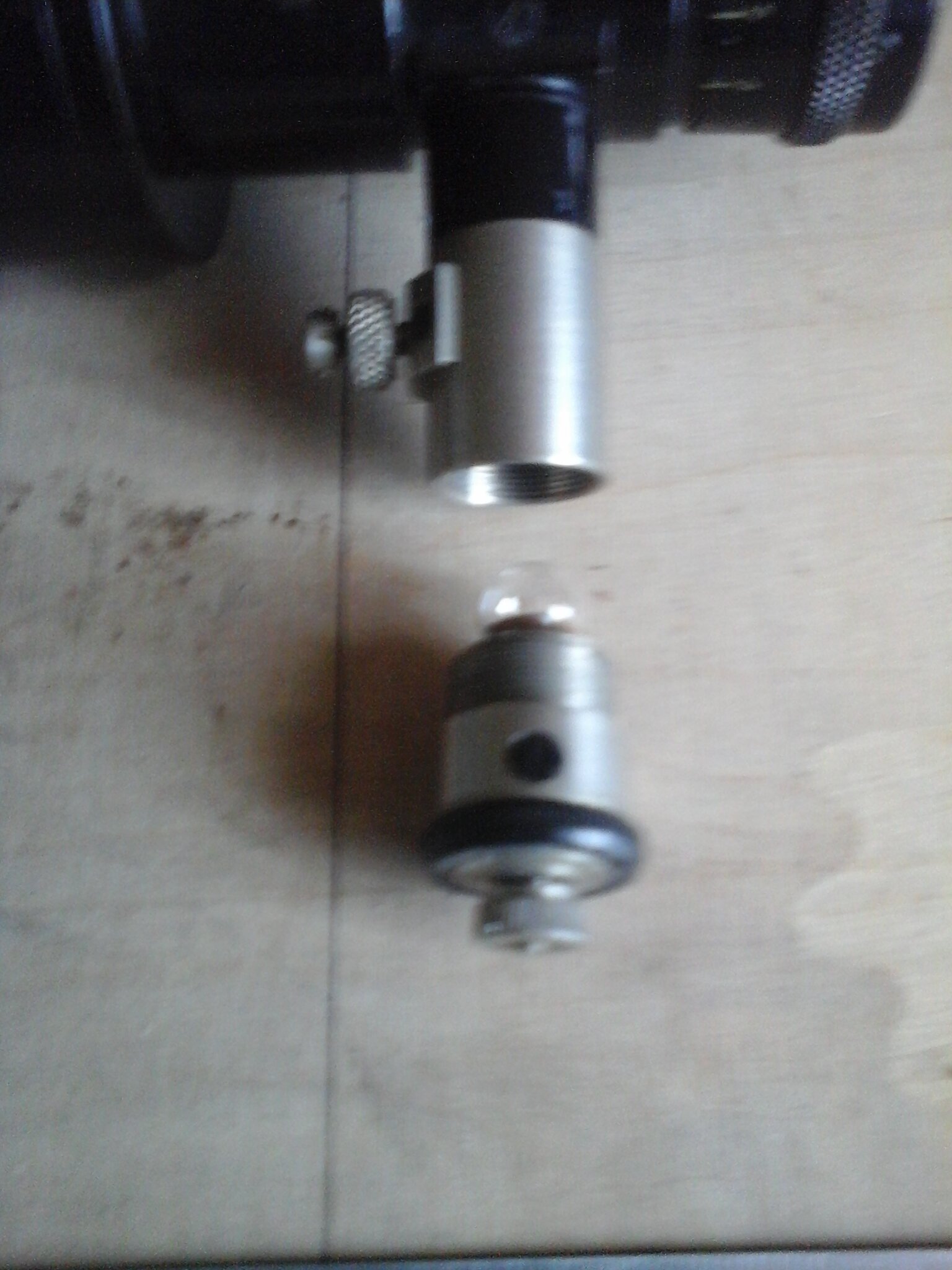

Egalement sur le côté il y a un logement ou il y a une ampoule, qui s'allume sous du courant continu en 12 V et cela éclaire un réticule à l'intérieur.

Si vous avez-une idée à quoi elle pouvait servir ! si vous voulez d'autres photos...

Bon ciel...

Modifié 21 septembre par Loiret45

[Moot]

C'est probablement un viseur de théodolite (ou de niveau, la différence étant que sur un niveau, le mouvement vertical est limité). Il était monté sur une fourche, pour avoir les mouvements en azimut et en hauteur.

Une autre possibilité serait une lunette autocollimatrice, mais il n'y a pas habituellement d'axe pour un mouvement vertical sur ce type d'instrument.

[Loiret45]

Merci pour les renseignements, en tout cas au niveau clarté elle n'est pas mal ! par contre l'image et renversée comme sur une lunette astro ! je vais faire des essais sur la Lune !



Modifié 21 septembre par Loiret45

[DarkSyde]

Il y a 4 heures, Loiret45 a dit :

avec au foyer un oculaire avec des chiffres (+) et (-) ?

Bonjour, ça serait pas un réglage de dioptrie pour affiner la mise au point en tournant l'oculaire ?

Est-il amovible ?

Une lunette de visée pour géomètre ou militaire...?

Si pas amovible, grossissement fixe. Tu as pu l'estimer ?

Ça pourrait se bricoler pour en faire un chercheur...

Un bel objet qui a son cachet en tout cas.

Modifié 21 septembre par DarkSyde

[Loiret45]

- En effet l'oculaire se déplace à gauche et droite pour le mise au point, et au niveau du grossissement je dirai 10x environ ! je l'ai fait en comparaison avec les jumelles de 10x50 !

- Voici une image prise à main levée au dessus de l'oculaire avec un apn Canon 2200, distance autour des 100 m, par contre j'ai remis à l'endroit l'image qui était inversée !?

- Et avec son réticule éclairé, cela pourrait faire un bon chercheur !



Modifié 21 septembre par Loiret45

[DarkSyde]

Ca a l'air pas mal niveau chromatisme?..

['Bruno]

Il y a 1 heure, Loiret45 a dit :

j'ai remis à l'endroit l'image qui était inversée !?



C'est une lunette (lentille à l'avant, oculaire à l'arrière), forcément que l'image est inversée.

[DarkSyde]

Pas si l'oculaire est divergent: lunette de Galilée... = vue redressée, non?...

[Moot]

Il y a 4 heures, DarkSyde a dit :

si l'oculaire est divergent: lunette de Galilée... = vue redressée, non?



Certes, mais il est impossible de mettre un réticule sur une lunette de Galilée, car l'image produite par l'objectif est derrière l'oculaire (et de toute façon, on ne peut pas observer un objet réel avec une lentille divergente) !

Une lunette réticulée qui voit "droit" est obligatoirement munie d'un système redresseur (prismes ou "véhicule") devant l'oculaire.

[cpeg]

Bonsoir,

Ce qui m'intrigue c'est l'éclairage du réticule qui suggère un usage astronomique. En topographie ça existe les réticules éclairés?

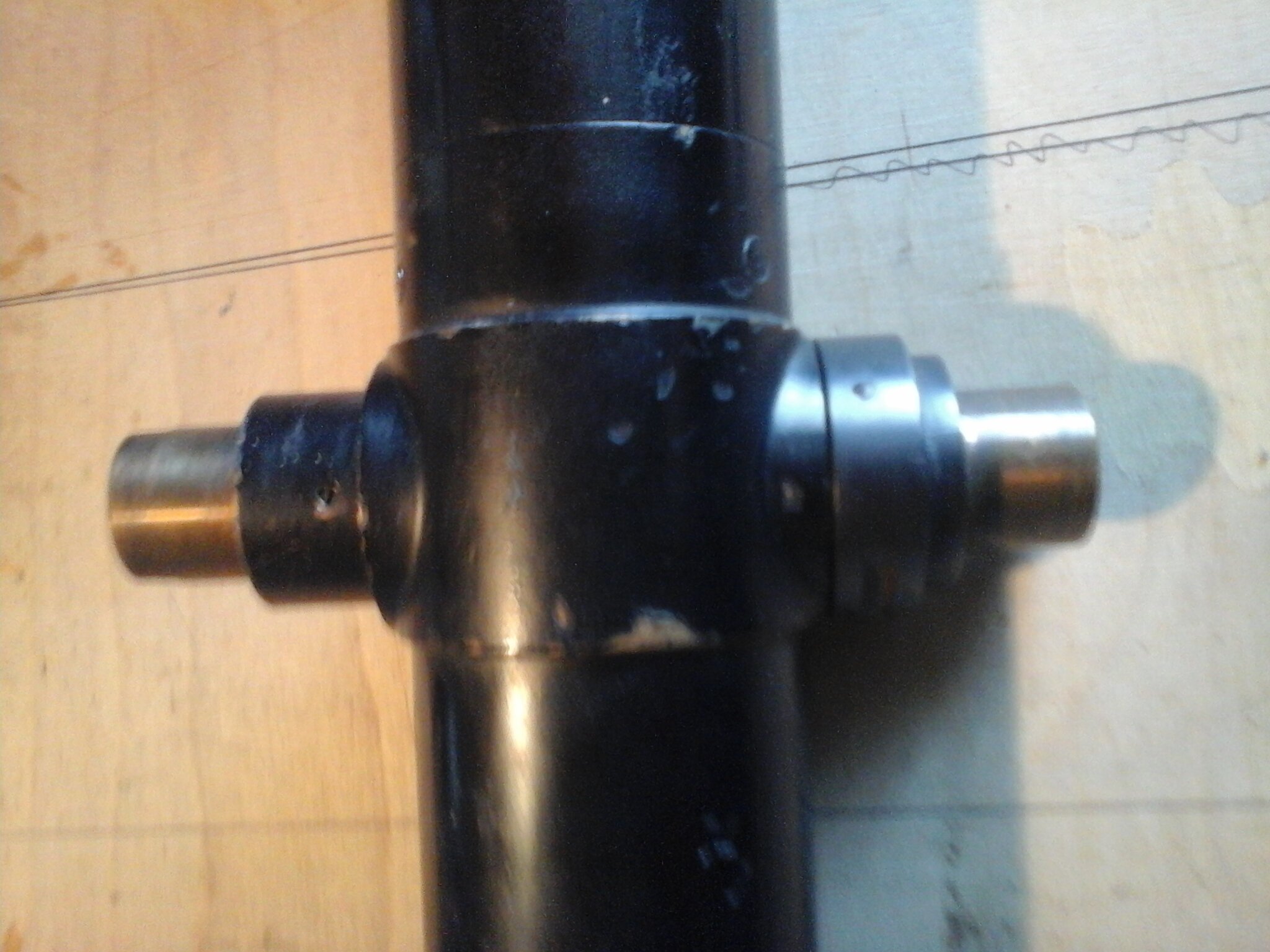

Au premier abord ça m'a fait penser à un instrument des passages, une lunette méridienne, à cause des deux gros tourillons.

https://patrimoine.bourgognefranchecomte.fr/dossiers-inventaire/lunette-astronomique-et-instrument-astrometrique-instrument-des-passages-et-sa-monture-meridienne

??





[Loiret45]

Bonjour,

En effet, cela ressemble beaucoup à ce type de lunette !
