Design d'un ensemble complet pour le samyang 135mm

[NicolasG]

Salut a tous,

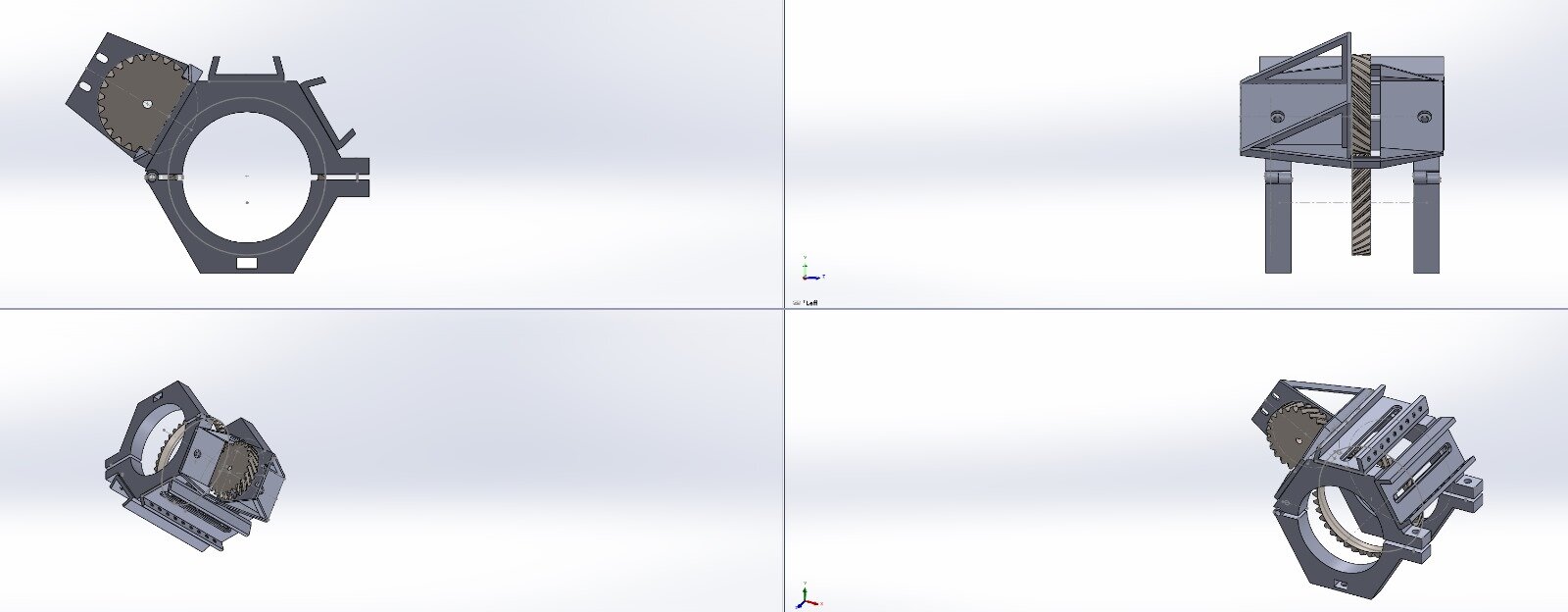

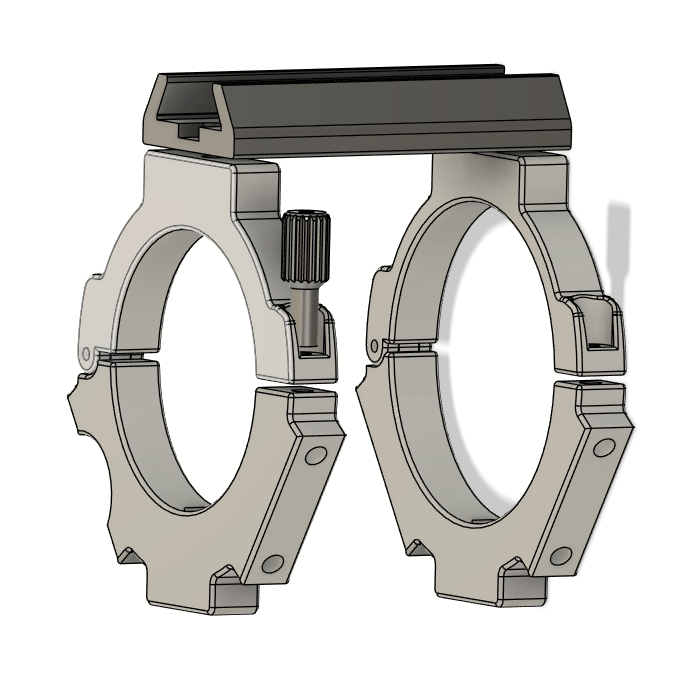

je vous presente mon design pour le samyang 135mm, a la base j'avais des colliers astroken mais ils ne me permettaient pas de monter un EAF, du coup au lieu de simplement faire un support d'EAF je suis partis dans le design d'un ensemble complet. j'attends vos retours.



Modifié 13 février par NicolasG

[krotdebouk]

Je ne suis pas certain que l'entrainement par deux engrenages soit le plus efficace, il va forcément y avoir du jeu et à F/2 c'est bien quand il n'y en a pas.

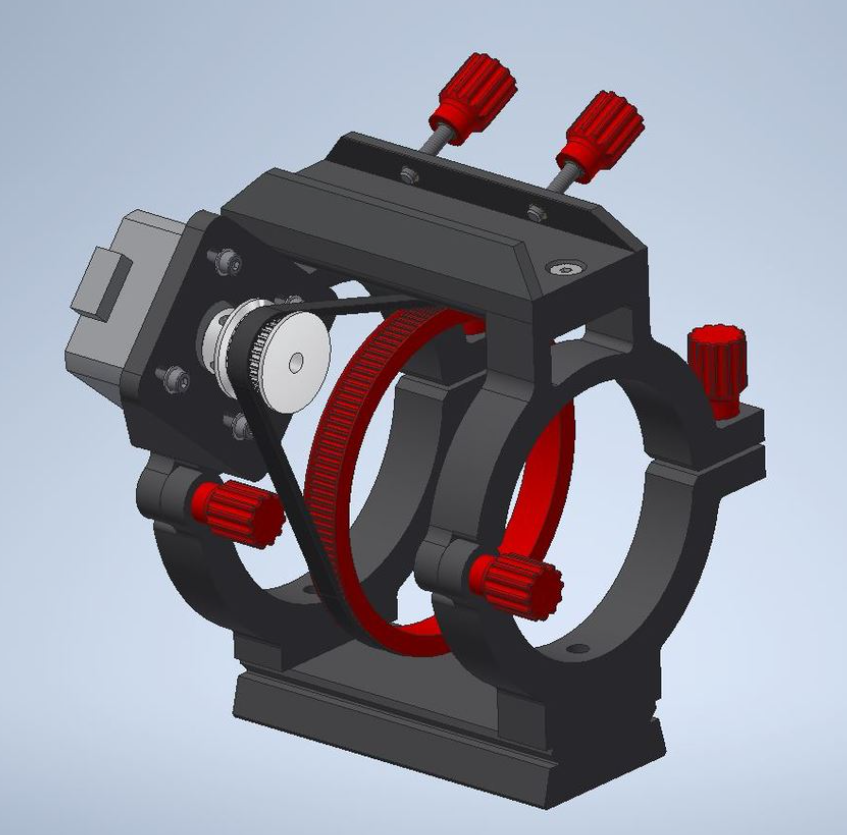

Je m'en étais fait un avec un entrainement par courroie dans ce style là (celui que je te montre n'est pas de moi et est en cours sur Thingiverse).





Par ailleurs la démultiplication EAF/Bague Samyang est dans ce cas plus importante que par les deux engrenages rendant probablement le réglage plus précis.

De mémoire je m'étais servi d'un fichier paramétrable sous OpenScad pour la roue dentée qui va sur le Samyang. Si c'était à refaire, je ferai un système de serrage par pincement pour cette roue dentée. L'emmanchement serré c'est pas l'idéal pour le montage comme pour le démontage..



Tu peux trouver des modèles inspirants sur Thingiverse : https://www.thingiverse.com/search?q=samyang+135&page=1

Modifié 13 février par krotdebouk

[NicolasG]

  Le 13/02/2025 à 22:26, krotdebouk a dit :

Je ne suis pas certain que l'entrainement par deux engrenages soit le plus efficace, il va forcément y avoir du jeu et à F/2 c'est bien quand il n'y en a pas.

Je m'en étais fait un avec un entrainement par courroie dans ce style là (celui que je te montre n'est pas de moi et est en cours sur Thingiverse).





Par ailleurs la démultiplication EAF/Bague Samyang est dans ce cas plus importante que par les deux engrenages rendant probablement le réglage plus précis.

De mémoire je m'étais servi d'un fichier paramétrable sous OpenScad pour la roue dentée qui va sur le Samyang. Si c'était à refaire, je ferai un système de serrage par pincement pour cette roue dentée. L'emmanchement serré c'est pas l'idéal pour le montage comme pour le démontage..



Tu peux trouver des modèles inspirants sur Thingiverse : https://www.thingiverse.com/search?q=samyang+135&page=1

Voir davantage

oui c’est vrai que la démultiplication est importante, je vais redsigner le système pour y mettre une poulie et une courroie, par contre du coup tu achètes ou les courroies de la bonne taille ?

[krotdebouk]

  Le 14/02/2025 à 07:11, NicolasG a dit :

par contre du coup tu achètes ou les courroies de la bonne taille ?

Voir davantage

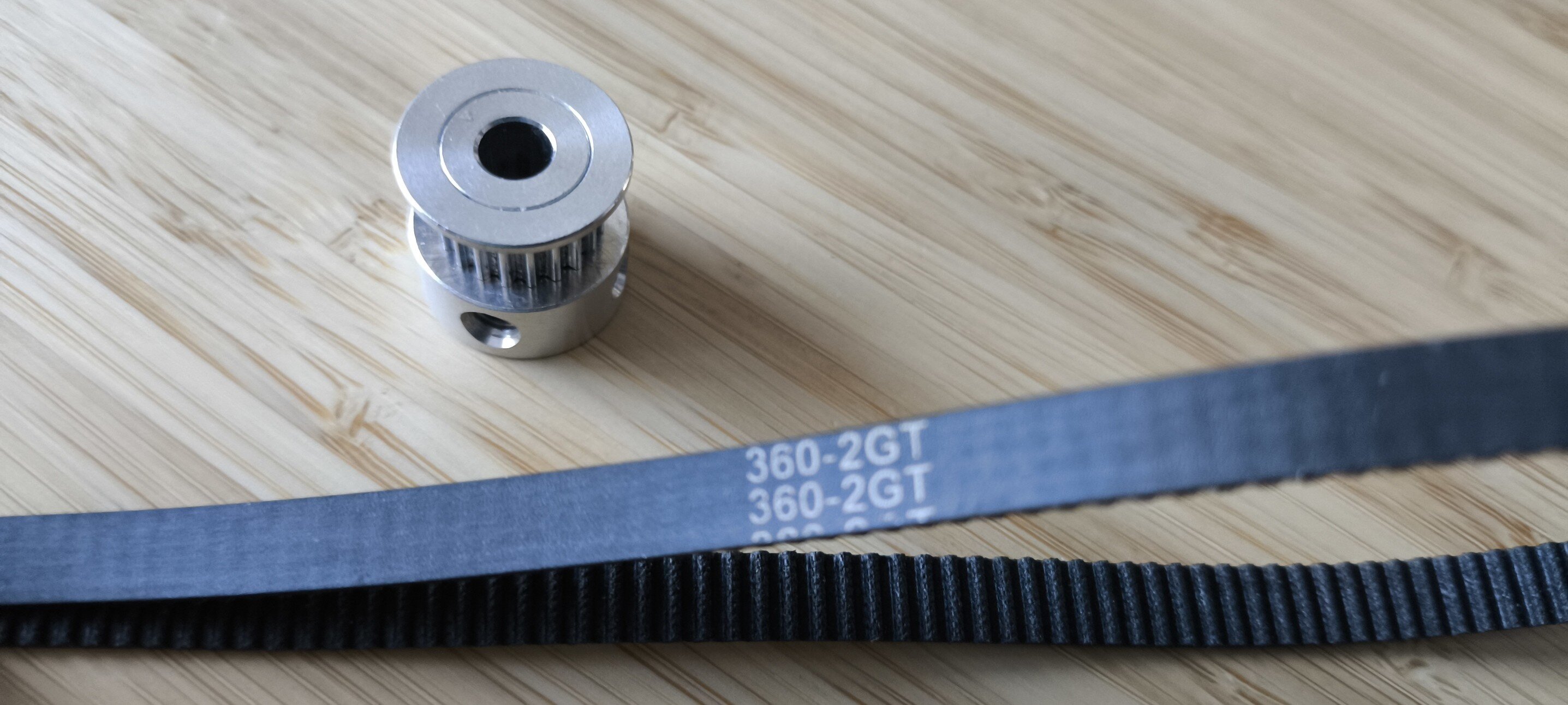

Déjà il va falloir que tu définisses la longueur de la courroie selon ton design. Je ne me souviens plus où j'avais acheté la mienne mais je l'ai retrouvée, c'est une 360-2GT en 6 mm de large. Vérifie que c'est bien ce que tu as comme type de poulie sur ton EAF (2GT), normalement c'est ça.

A partir de sa référence je suis tombé sur ce site qui a pas mal de choix : https://fr.misumi-ec.com/vona2/detail/110302190510/

Par google et avec la référence finale, tu en trouveras d'autres.

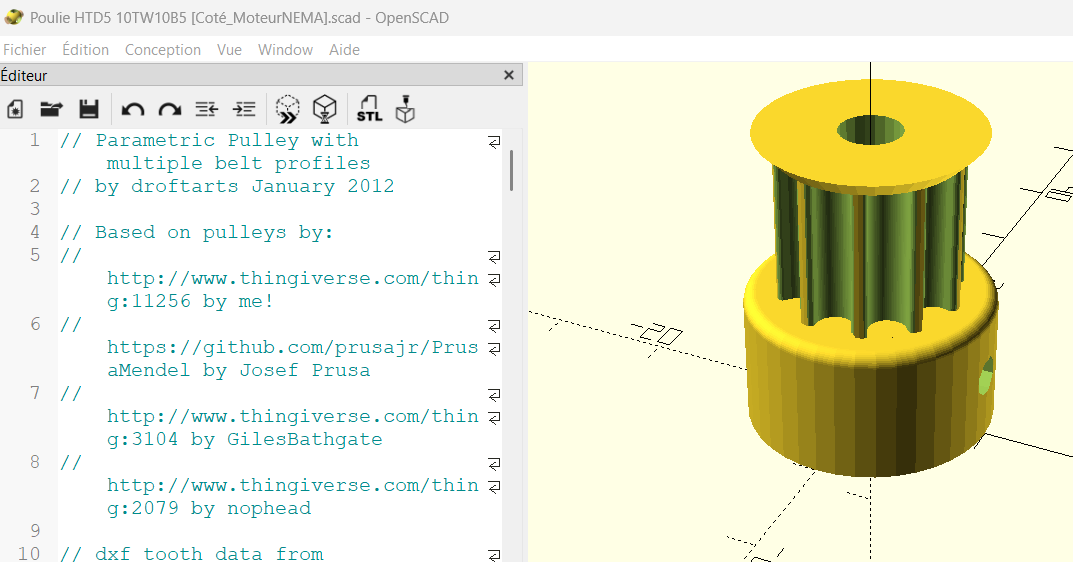

Je te joins l'utilitaire OpenSCAD qui m'avait servi. Là il est paramétré pour une autre poulie..



Poulie HTD5 26TW10B13 [Coté_C9].scadFetching info...

Modifié 14 février par krotdebouk

[NicolasG]

  Le 14/02/2025 à 07:54, krotdebouk a dit :

Déjà il va falloir que tu définisses la longueur de la courroie selon ton design. Je ne me souviens plus où j'avais acheté la mienne mais je l'ai retrouvée, c'est une 360-2GT en 6 mm de large. Vérifie que c'est bien ce que tu as comme type de poulie sur ton EAF (2GT), normalement c'est ça.

A partir de sa référence je suis tombé sur ce site qui a pas mal de choix : https://fr.misumi-ec.com/vona2/detail/110302190510/

Par google et avec la référence finale, tu en trouveras d'autres.

Je te joins l'utilitaire OpenSCAD qui m'avait servi. Là il est paramétré pour une autre poulie..



Poulie HTD5 26TW10B13 [Coté_C9].scad 18.48 kB · 1 download

Voir davantage

Ah merci, je vais voir a commander la poulie et la courroie ...

[krotdebouk]

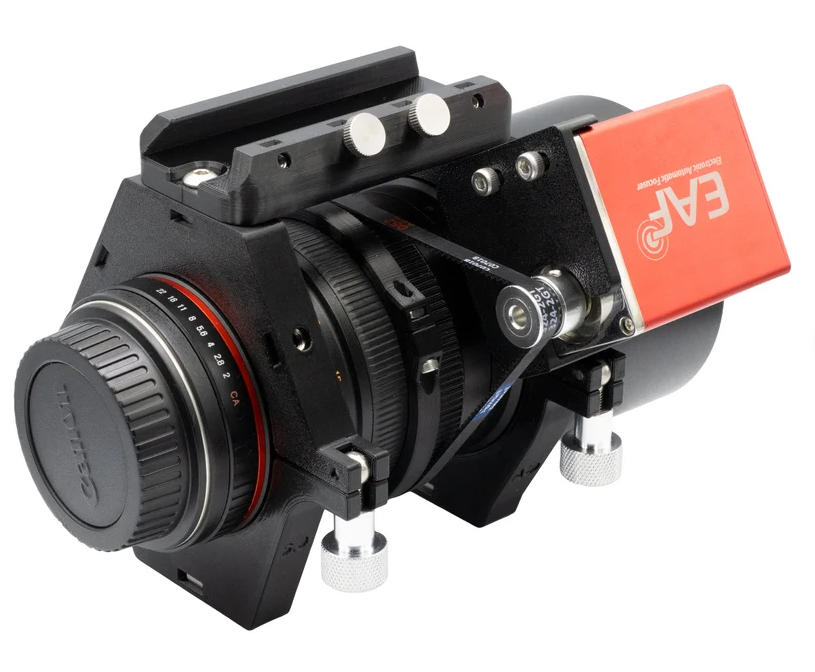

En recherchant une pièce en impression 3D, je suis tombé sur ce modèle où on voit la couronne dentée avec serrage qui va sur la bague de focus :

https://www.etsy.com/fr/listing/1134482793/systeme-de-bague-astrodyme-avec-support

Et si tu ne connais pas l'astuce, regarde l'insertion d'écrous dans les pièces. Ca remplace avantageusement les filetages directs dans le plastique..

[nico1038]

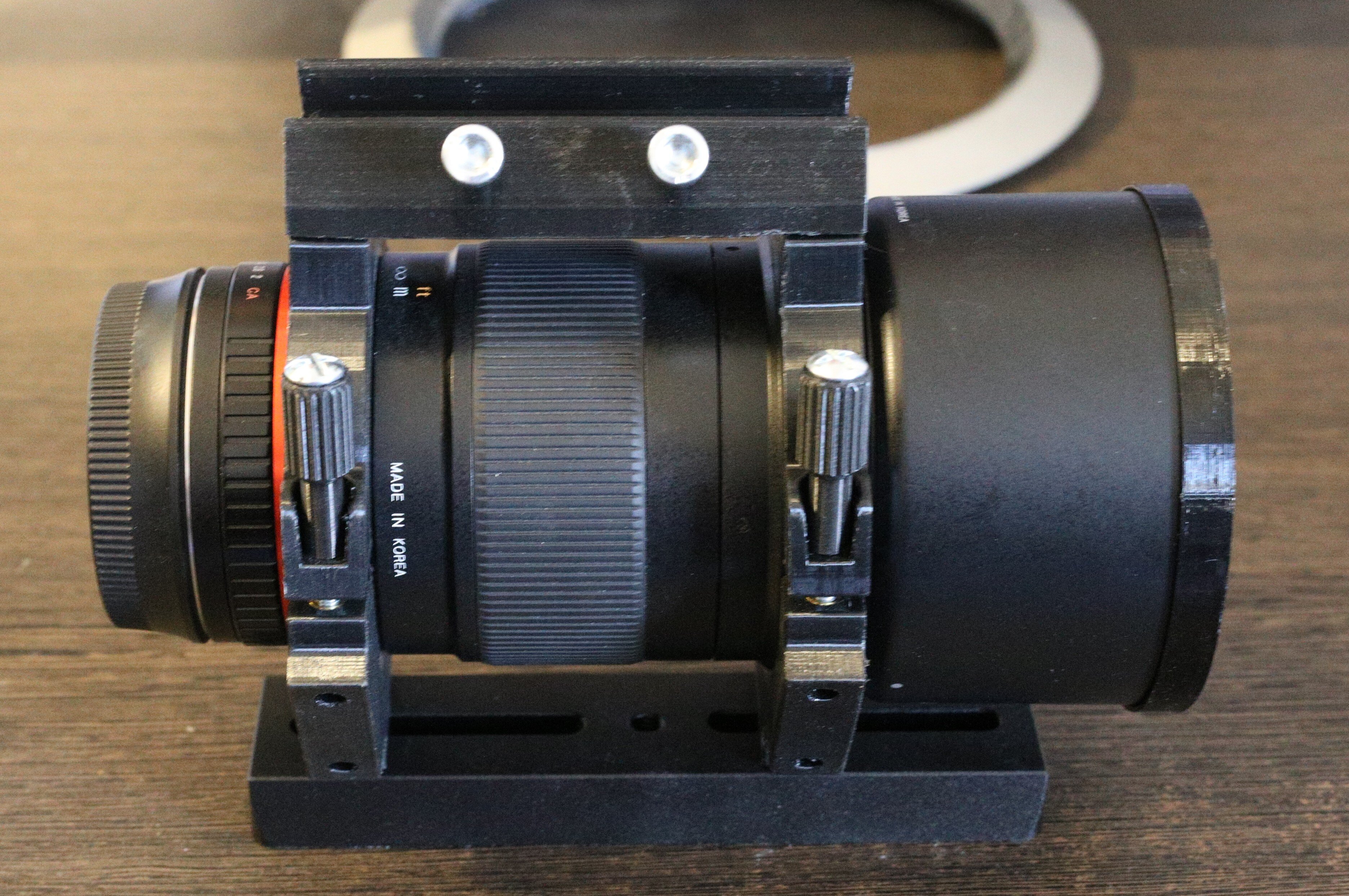

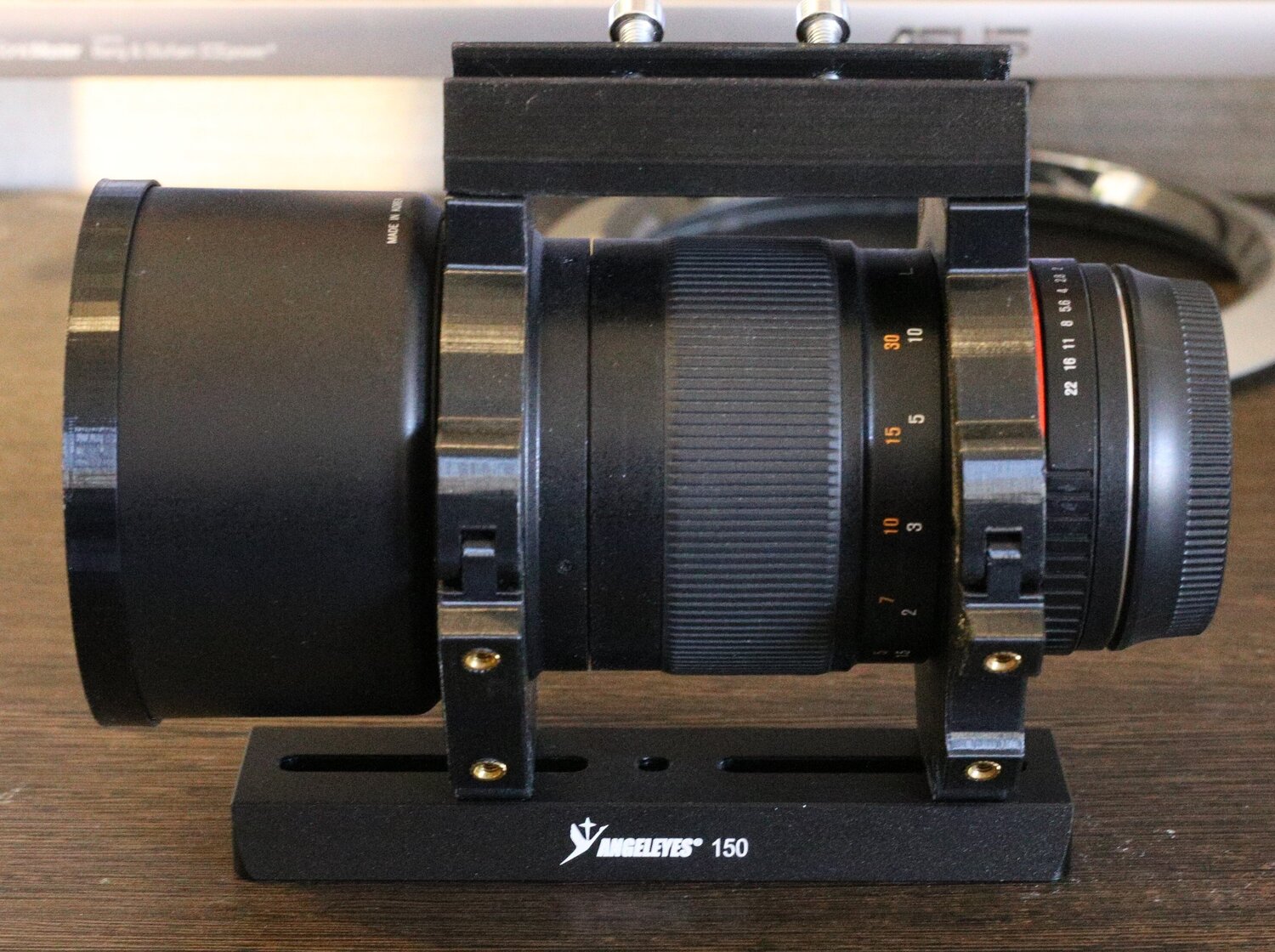

Juste pour donner des idées, voici ma version de ce support:









J'ai prévu des inserts pour éventuellement monter un EAF mais je n'en ai pas l'utilité pour le moment (je ne constate aucune dérive de la map avec ce setup).



[NicolasG]

  Le 05/11/2024 à 16:41, jeand58 a dit :

Autre question Nicolas :

Si vous passez une seule de vos images brutes en mode non linéaire, observez-vous ce phénomène de tramage ? Ou n'est-ce que sur l'empilement ?

Voir davantage



  Le 17/02/2025 à 10:55, nico1038 a dit :

Juste pour donner des idées, voici ma version de ce support:









J'ai prévu des inserts pour éventuellement monter un EAF mais je n'en ai pas l'utilité pour le moment (je ne constate aucune dérive de la map avec ce setup).



Voir davantage



Chouette ton ensemble, comment tu penses monter le EAF ?

Du coup j'ai refait une bague pour la mise au point et commander une poulie et une courroie aussi
