Collimation Avec 2 Doigt Sur Sw 150/750

[DENIS37]

Salut

Voila J Ai Enfin Reussi A Modifier Mon Tube Pour Le Collimater Avec 2 Doigts.

Bientot Les Photos Avec Les Notes Explicative.

[Domy]

C'est interressant tout çà, j'attends la suite, a plus.

[Will]

Bonjour,



Merci pour cette bonne idée. J'attends ma commande aussi de mon SW 150/750, et la colimation m'inquiète tant que je ne l'aurai pas fait pour me rassurer.



A +

[PATASTROF]

Le secondaire et le primaire?

je suis impatient de voir tes solutions

[DENIS37]

merci de votre interet

mais je n arrive pas a inserer les photo

[PATASTROF]

Il me semble qu'il y a un tuto dans la section débutant,

sinon avec imageShack et tu choisis le lien direct (re-dimensionnes tes photos pour écran 17" maxi, + grand cela devient gênant pour les lire sur le forum) tu fais copier/coller du lien et ensuite dans le panneau de ton message il y a en haut une petite icône "insérer un lien"

[DENIS37]

ou est ce que tu trouve ce logiciel

merci

[PATASTROF]

http://imageshack.us/

Tu t'enregistres et Hop!

tu coches up loader image

tu fais "parcourir" pour pointer ton image sur ton disque

tu redimensionnes ton image

et ensuite tu cliques "host it"

[DENIS37]

ok

je ferais cela samedi matin

merci

pour info la modif coute moins de 10 euros

[PATASTROF]

C'est d'autant plus intéressant

[DENIS37]

c oui pour les 2 miroirs

[DENIS37]

w

[DENIS37]

mille excuses j ai du mal avec les image

donc pour le primaire il suffit de sortir le bariller avec le miroir

de retirer les vis poussantes et tirantes

d intercaller un ressort entre le barrillet et le support

et de remplacer la vis tirante par un anneau vis de meme longueur

[DENIS37]

Primaire

[DENIS37]

ben j y arrive pas pour mettre les images

[logastro]

elles s'affichent chez moi

[DENIS37]

je n arrive qu a mettre des liens

je n arrive pas a reduire la taille de celle ci car mini de 100ko

[PATASTROF]

je n arrive qu a mettre des liens

je n arrive pas a reduire la taille de celle ci car mini de 100ko



Utilises imageshack, c'est plus simple

[Domy]

Denis je vois tes photos moi. Tu trouves facilement ce genre de vis ? et les ressorts ? c'est des vis de quelles dimensions ? merci à toi.

[DENIS37]

VOILA ENFIN QQ IMAGE DE LA MOIF

PIECES NECESSAIRE (leroy merlin):

pour le secondaire

lot de 10 vis metal btr 4x30 mm 2.50€ (3 sont necessaire)

elles remplace celles d origine (le faire une par une)



pour le primaire

lot de 6 ressorts de compression fil 0.8mm ,diam 8mm,long 80mm 3.60€ (on en coupe 3 de 4 spires chacun)

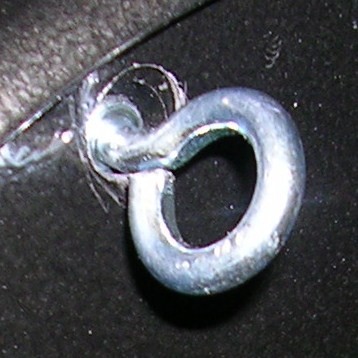

lot de 6 pitons avec collerette diam 5mmm, long 40mm 1.90€ (on les coupe à la longueur des vis tirantes d origine)



on demonte le barillet du tube (attention au miroir biensur et de reperer les position de chaque partie entre elles)) ensuite on verifie que le miroir est bien fixee car le mien avais du jeu sur son support.

on retire les vis poussantes et tirante.

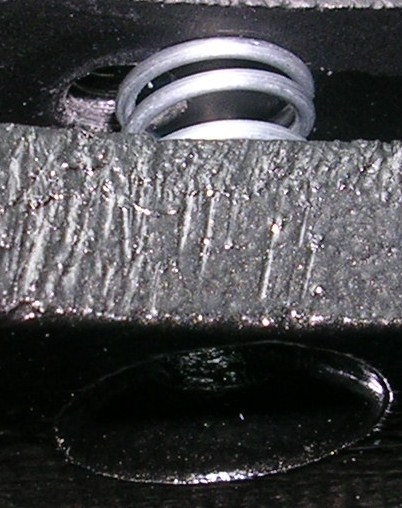

on intercale les 3 ressorts entre le barillet et son support a l endroit des tirantes puis on vis les 3 pitons en passant dans les ressorts bien evidement.

on remonte le tout et on perce le cache pour y faire passer les pitons.

ben voila j espere avoir ete suffisement claire, sinon n hesitez pas a me contacter.

on retire

[PATASTROF]

:b:C'est des timbres poste tes photos?

.....Tu veux vraiment pas essayer Imageshack?

[DENIS37]

:b:C'est des timbres poste tes photos?

.....Tu veux vraiment pas essayer Imageshack?



g rien paner a ce truc mais merci quand meme

certains arrive a mettre directement leur image au message ben c pas comment y fon

[Domy]

Merci pour tous ces renseignements, çà a l'air pas mal du tout cette bidouille. Par contre tes photos c'est petit petit. Bonne journée.

[hestaer]

c'est vrai que les photos sont toutes petites.

moi, j'arrivais bien à voir les premières

[DENIS37]

ben oui y fon comment les autres pour les photos

[PATASTROF]

Recherches sur GOOGLE " TUTO IMAGESHACK" : http://letoileauxsecrets.free.fr/tutorial-imageshack.html

http://pagesperso-orange.fr/pourinfo3084/mestutos/imagshack/index.htm

http://www.le-didacticiel.com/divers/imageshack-tuto.php

http://fr.youtube.com/watch?v=ekeqeAIhxJE

http://photopassion.forumactif.com/archives-diverses-f38/montrer-une-image-avec-imageshack-t22.htm



.............ETC...........

[Domy]

Le primaire de mon 150/750 est passé sur la table d'opération, et bien la bidouille est facile à faire et le résultat trés satisfaisant, j'ai profité de l'occasion pour bloquer le miroir qui présentait un jeu important.

Je pense faire le secondaire demain. Salut à vous tous bonne journée.

[PATASTROF]

Attention ! Il faut un jeu "nécessaire et suffisant" sous peine de contraindre le miroir et d'avoir au final des défauts optiques... Je suis payé pour le savoir!

Depuis que mon miroir fait un petit "cloc, cloc" dans son barillet, je n'ai plus de problème:)

Un demi millimètre entre les cales latérales et le miroir est suffisant, ainsi que l'épaisseur d'une feuille de papier entre les "griffes" et la surface du miroir

[Domy]

OK merci Patastrof, je redémonte, et je laisse un léger jeu. Sur mon miroir le jeu était plus que "nécessaire et suffisant". N'oublions pas, le jeu c'est l'art de la mécanique. Bon ciel à tous.
