Construction d'un abris astro

[Starfleet]

Je dirais comme hb 38, un toit plus plat éviterait ce problème.

[hb38]

après si t'as beaucoup d'obstruction en direction du toit ouvert, par exemple à cause des arbres du voisin, ... ou autre alors c'est kif kif

[gerard33]

Pour le toit, je l'ai réalisé en bardage métallique coulissant (5 cm de pente)

ce qui enlève le soucis de l'obstruction

c'est moins joli mais plus efficace

dans tous les cas, tu vas te régaler!

[broxot]

Bonjour à tous,



Pour le toit je vais le tourner à 90° comme cela j'aurai plus de vue, sachant que de ce côté j'ai effectivement quelques arbres gênants, mais enfin, un arbre ça s'élague, un toit...



Sinon côté structure, le plancher sur dalle va être composé de 1/2 chevrons, le reste de la structure sera en chevrons et la toiture coulissante en planches pour les A. Voilà pour les 3 semaines à venir j'ai du TAF, mais la motivation est là. J'attend vos commentaires, ainsi que vos conseils, merci encore



A bientôt



BROXOT

[broxot]

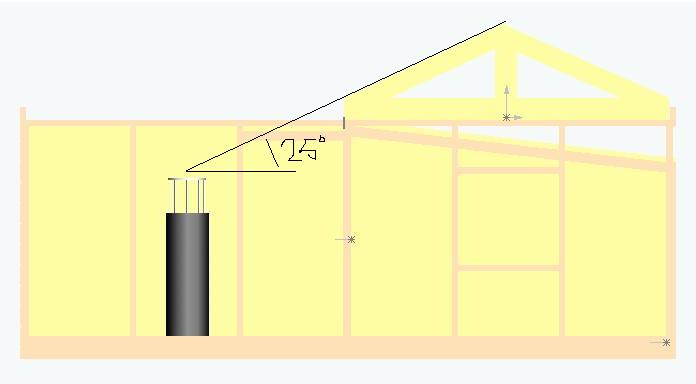

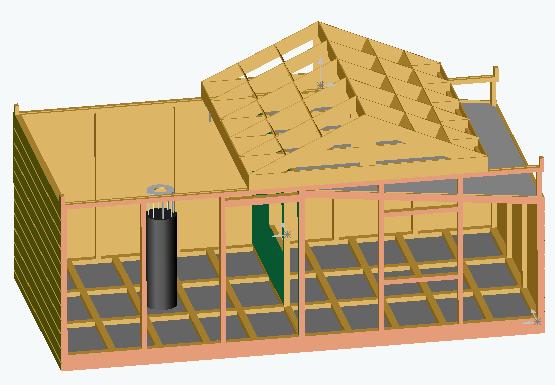

Voilà des clichés de la nouvelle conception tenant compte de vos remarques (il y a un angle de vision de 65° "soit 25° de pente toiture").







A bientôt



BROXOT

[hb38]

je pense que tu as bien fait de prendre en compte l'orientation du toit dès à présent.

car corriger cela à plus tard allait être nettement moins facile.



sinon je n'ai pas d'autres remarques



pour rappel, sur un autre post, on avait évoqué l'intérêt de dissocier la colonne du dallage en béton afin d'éviter de transmettre d'éventuelles vibrations.

je l'ai écrit plus haut, mais personne n'a relevé il me semble.

[broxot]

pour la dalle dissocié, moi j'ai fait un coffrage bois, pour "casser" l'effort, mais je ne sais pas quel niveau de vibration est tolérable alors... Sinon quant à l'amortissement du pilier, si je donne un coup violent, le tremblement visible est amorti en une seconde environ, je pense que c'est bien, mais j'ai pas de reference à se sujet non plus!



BROXOT

[hb38]

je pense que du moment que la dalle et la colonne ne sont pas solidaire, après tout matériaux est plus ou moins valable.

la dalle n'est pas non plus une piste de danse...



fait nous des photos de l'avancement qu'on en profite aussi un peu

[broxot]

Bonjour à tous,

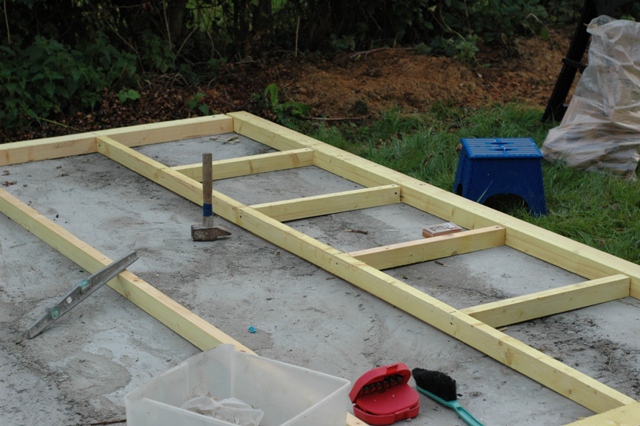

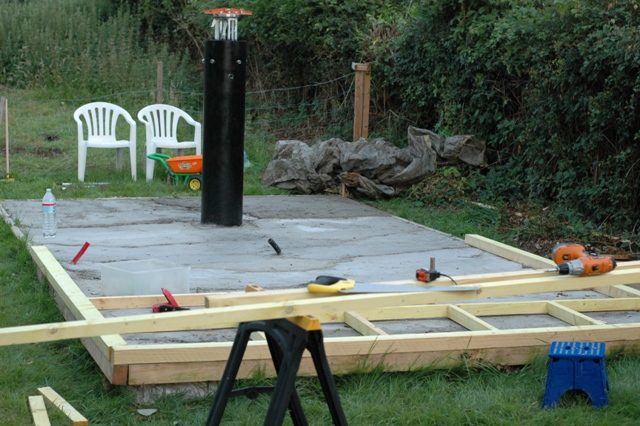

Voilà quelques petites photos de l'avancement des travaux. Ca avance très doucement, bien trop à mon goût . Mais bientôt, il va faire beau enfin j'espère...







A bientôt



BROXOT

[steph89]

Voilà des clichés de la nouvelle conception tenant compte de vos remarques (il y a un angle de vision de 65° "soit 25° de pente toiture").







A bientôt



BROXOT



Bonjour,



Quel logiciel utilisez-vous pour modéliser en 3D votre futur observatoire ?



Merci !

[CATLUC]

Superbe Broxot.

très astucieux le petit bureau sous la partie coulissante du toit.

Une idée à retenir.

Bonne nuit.

Luc.

[gerard33]

bonjour,

j'ai une inclinaison de 20° et j'envisage de remonter le pied pour la ramener à 15°

en ce moment, en début de soirée, pour pointer Jupiter, j'ai la moitié du tube occultée par le mur!

heureusement que j'ai un toit plat!

bonne continuation

[broxot]

Bonjour à tous,

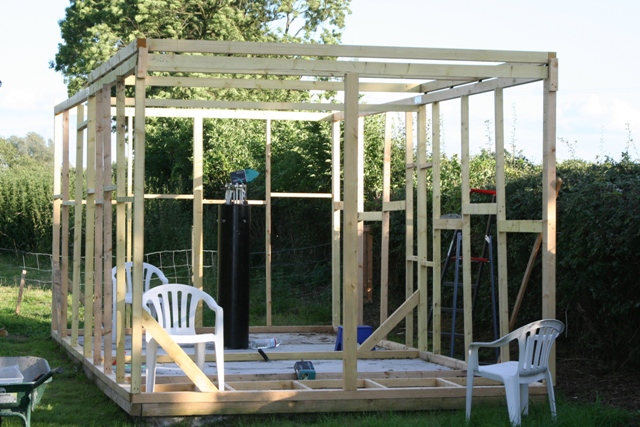

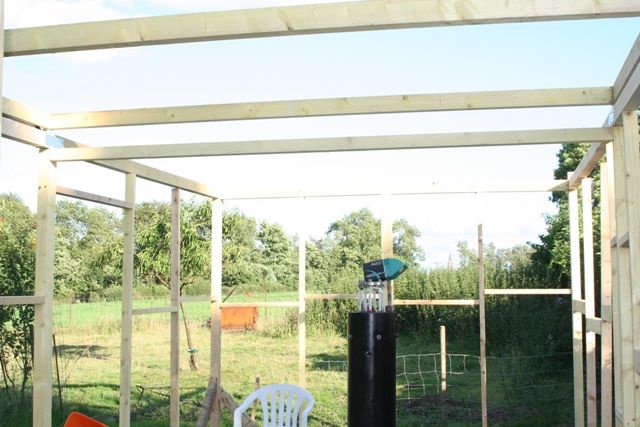

Voilà, je suis enfin en vacances 15 jours de tranquilité...Je me suis donc remis à la contruction de mon petit abris. Voici quelques photo de la structure:









Concernant l'angle finalement j'ai baissé la hauteur toiture pour avoir l'axe telescope à environ 15° (au lieu de 25°) sachant que je peux regler légerement la denivelation avec les tiges filtées, je pense que cela devrai aller (enfin je pense...)



En attendant vos suggestions avec impatience



PS: Steph89 pour la modelisation 3D j'utilise solidworks c'est tres simple et très intuitif comme logiciel, je le conseil plutôt que CATIA, qui est bien plus complexe à la prise en main.



Broxot

Modifié 19 juillet 2008 par broxot

[Galac]

euh question con:

quand tu as fini ta soirée astro tu demonte ta monture et le scope et tu ferme le toit ou il y a une trappe dans le toit pour le passage de celuici?

[Didou]

Salut, je découvre ton post.



Beau projet et bien préparé.



Juste une question, j'ai lu que tu avais fait une "cage" autour de la base de ton pieu en bois.

Le bois est il traité ?? car du bois en terre fini toujours par pourrir et de ce que j'ai vu sur la première photo, cela ne semble pas le cas.



Si ton cadre en bois pourri tu peux être sur que ton poteau risque de bouger....



Je te le souhaite pas maintenant que les travaux sont bien engagé

[astro31]

Salut, je découvre ton post.



Beau projet et bien préparé.



Juste une question, j'ai lu que tu avais fait une "cage" autour de la base de ton pieu en bois.

Le bois est il traité ?? car du bois en terre fini toujours par pourrir et de ce que j'ai vu sur la première photo, cela ne semble pas le cas.



Si ton cadre en bois pourri tu peux être sur que ton poteau risque de bouger....



Je te le souhaite pas maintenant que les travaux sont bien engagé





C'est ce que je craignais pour mon abri , j'ai donc decidé de le poser sur 4 plots beton . le palncher en bastaing est posé sur 4 plots en beton , l'air circule dessous, j'ai quand mm traite le bois au Xilo.j'ai recuvert le plancher de plaque bois planché bois hydrofuge.

Modifié 19 juillet 2008 par astro31

[astro31]

Bonjour,



Quel logiciel utilisez-vous pour modéliser en 3D votre futur observatoire ?



Merci !



Une question ? lorsque le toit est ouvert, le toit c'est mieux dans ce sens, par contre pense a recupere goutière ou PCV D40 coupé en deux pour recuperer les eaux de ruissellement qui risque de tombé dans l' abri.

Tu sais la grosse goutte qui tombe dans le cou !!



A+

[broxot]

Bonjour à tous,



Galac: Voilà pour le scope, je le laisse dans l'abri (c'est fait pour ça!), mais je le place en station 0° le toit coulisse au dessus sans problème il y a 75cm de la basse bride au toit avec la monture à 40cm, le scope peut faire 350mm, mais j'irai pas jusque là .



Didou: En fait, c'est même pire que du bois, j'ai mis une ceinture de bois et du placo de 10mm sur 60cm. Mais j'ai fait un trou plus profond où j'ai vidé une bonne bétonnière. Je pense que tu as raison, le placo va dégager. Mais je pensais que c'était le principe d'une dalle discossié. On verra bien, malheureusement il est trop tard. Je compte beaucoup sur la fondation en dessous du caisson bois/placo pour maintenir l'ensemble.



Astro31: Merci du conseil, je n'y manquerai pas (l'argument goutte d'eau dans le cou m'a vraiment fait froid dans le dos )



Merci encore à tous je vous donnerai des news bientôt, je monte les fenêtres cet après-midi (deux baies à 10€ pièce chez saintimat en déclassé une affaire!)



A+ Broxot

[Galac]

ok j ai compris ;)j avais pas pensé a ca:p

[broxot]

Bonjour à tous,



Fait chaud , mais je me plains pas dans le nord il ne fait pas souvent chaud!

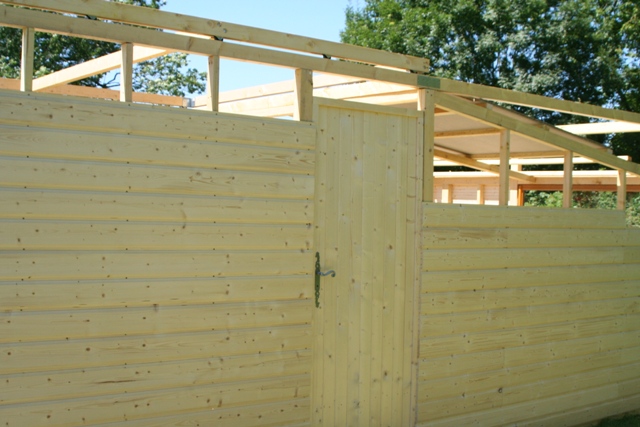

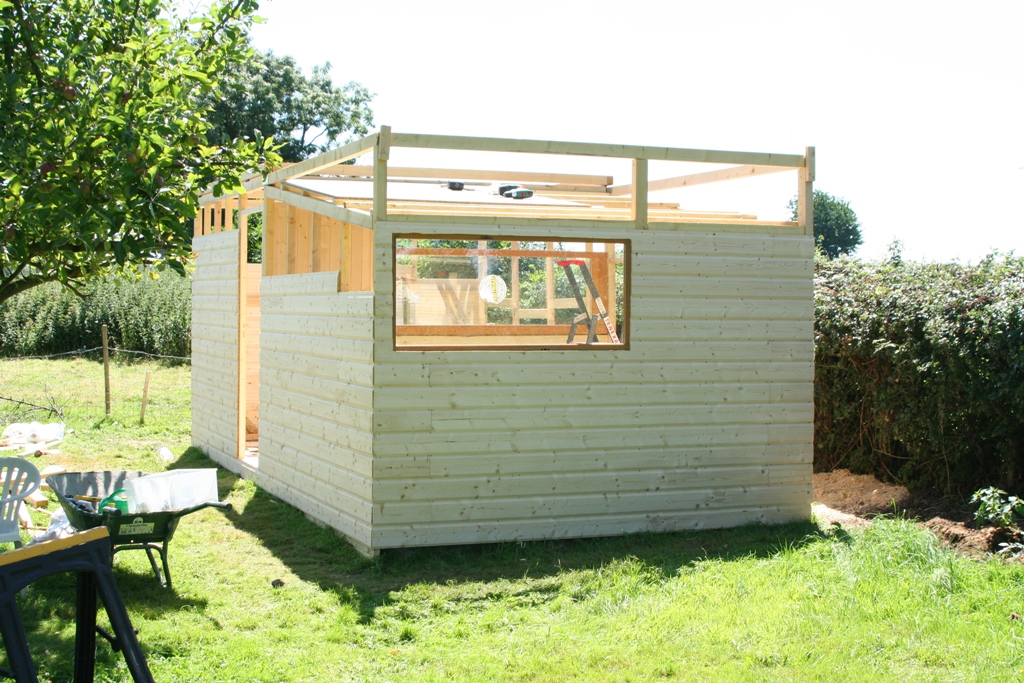

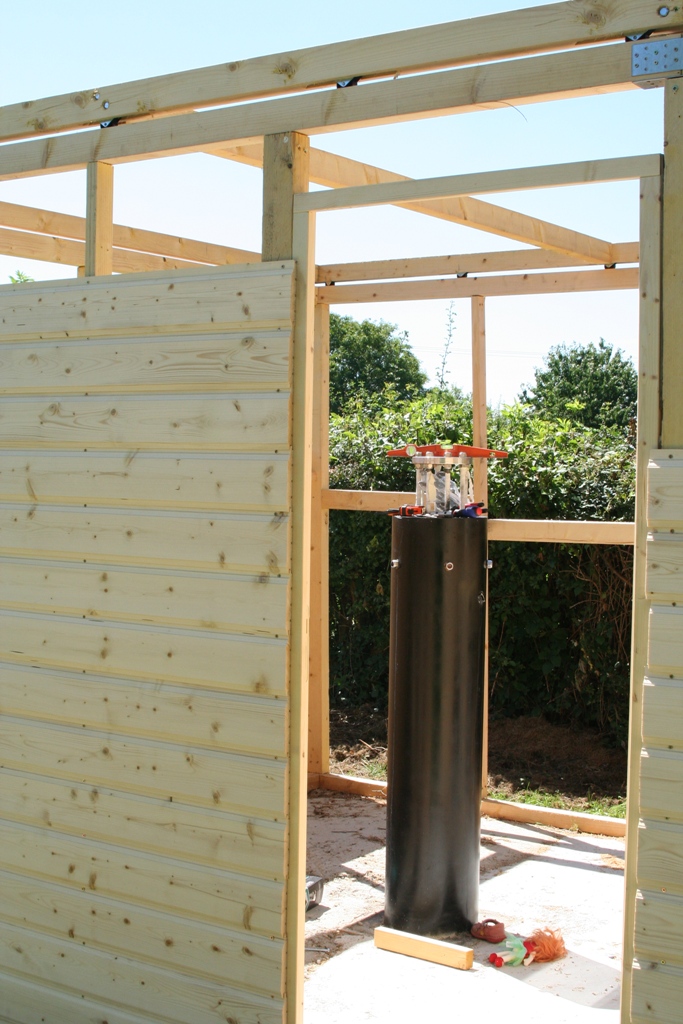

Voilà encore quelques clichés de ma cabane au fond du jardin









A bientôt



BROXOT

Modifié 24 juillet 2008 par broxot

[lporoc]

Bonjour,



a quoi sert la poupée Voudou au pied de la colonne ?





Bravo pour le travail !



A+

[broxot]

c'est une offrande pour que le pilier ne bouge pas



A+

[hb38]

ouhahou, ...



euh dis donc t'as combien de mettre carré la dessous ?

fait gaffe à ta réponse, en France, il faut un permit au de la de 20m²

[broxot]

Y a pas de pbs j'ai fait ça dans les règles de l'art (18m2) avec demande de travaux en mairie et tout et tout... En faite 9m2 pour le toit fixe et la même chose pour le toit mobile.



A+



BROXOT

[R V]

Bonjour,



Que c'est beau,c'est du beau boulot que tu nous as fait là!.



Maintenant,je te souhaite du très beau temps pour profiter de ta cabane...heu..Villa!!.



Hervé

[etmo]

Bonjour à toutes et tous,

Broxot, je découvre un peut tardivement ta discutions. Je suis passé par la même expérience de conception et construction de l'abri de jardin. Par contre, je suis partie sur des options complètement différentes.

- A la base un abri de jardin classique à toiture plate et adaptation en toit roulant.

- Des fondations par plot indépendant pour éviter la transmission des vibrations

- Un plancher bois flottant pour évité l'humidité et la transmission de vibration au deux colonne

- Pas de salle des commandes, un simple emplacement pour un ordinateur fixe de l'observatoire;

- Un câble réseau pour le contrôle bien au chaud dans la maison

- Résultat : 2 instrument dans 12m² un lx200 16’’ et une ED 110

- Coût total abri colonnes fondations et support LX200 et colonne ED110 3400€.

Je suis curieux de connaitre le cout total pur une fabrication complète avec du bois au détail.

Etmo

[José9]

Bravo BROXOT très belle réalisation!

[broxot]

Bonjour à tous,



Voilà pour le budget.



Détail

Dalle: ~150€ avec la ferraille (treilli)

Structure: ~350€ (chevrons et 1/2 chervrons)

Visserie & quincaillerie: ~100€

Portes et fenêtres: 138€ (10€ la fenêtre "une affaire!" et 59€ la porte)

Bardeaux bitumés: 100€ (18m2)

Lames en sapin blanc: ~450€ (11€/m2)

Plaques de sous-couverture: ~150€



Voilà, je pense que je n'ai rien oublié!



Soit environ 1500€, mais il manque la finition intérieure, le cablage (100m) en électricité et pour le réseau, etc... Les choses que je n'ai pas compté c'est de la récupération (tube pvc du pilier, bride, un peu de bois pour étayer la construction, mais cela reste assez léger dans le coût total!)



A+



PS: Etmo, j'ai vu ton site, l'abris est super, il semble très costaud, mais une petite question me titille comment l'eau s'évacue du toit ? (étant mobile et sans pente)



BROXOT

Modifié 27 juillet 2008 par broxot

[etmo]

Bonjour à tous,



Voilà pour le budget.



Détail

Dalle: ~150€ avec la ferraille (treilli)

Structure: ~350€ (chevrons et 1/2 chervrons)

Visserie & quincaillerie: ~100€

Portes et fenêtres: 138€ (10€ la fenêtre "une affaire!" et 59€ la porte)

Bardeaux bitumés: 100€ (18m2)

Lames en sapin blanc: ~450€ (11€/m2)

Plaques de sous-couverture: ~150€



Voilà, je pense que je n'ai rien oublié!



Soit environ 1500€, mais il manque la finition intérieure, le cablage (100m) en électricité et pour le réseau, etc... Les choses que je n'ai pas compté c'est de la récupération (tube pvc du pilier, bride, un peu de bois pour étayer la construction, mais cela reste assez léger dans le coût total!)



A+



PS: Etmo, j'ai vu ton site, l'abris est super, il semble très costaud, mais une petite question me titille comment l'eau s'évacue du toit ? (étant mobile et sans pente)



BROXOT



Le prix des fourniture est effectivement interressant, surtout si le bois est traité pour une utilisation extérieure.

Mon abri le toit à bien une pente pour l'évacuation de l'eau, mais la finition extérieure cache cette toiture. Encore bravo pour la conception;).

Modifié 29 juillet 2008 par etmo

[broxot]

bonjour à tous,



Voilà le chantier arrive bientôt à sa fin encore les toitures à couvrir avec des bardeaux bitumés et l'exterieur sera fini. Je posterai quelques photos demain.Allez bonne nuit



BROXOT
