spectro Spectres de nébuleuse planétaires

[Maitre Rubhan]

Hello,



Voilà deux classiques, des nébuleuses planétaires imagées au réseau bonnette.

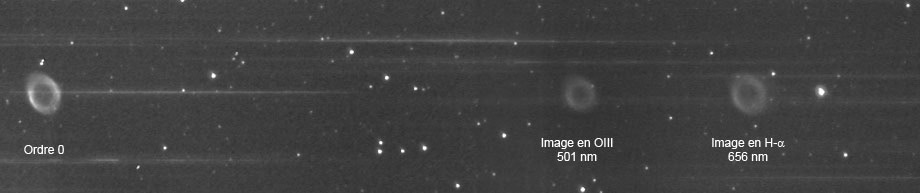

M57:





On voit bien que l'enveloppe Halpha est plus étendue que celle en OIII.



Et NGC 6826, Blink Nebula, dans le cygne:





Là, on perçoit une image de plus en OIII.



Environ 50 poses de 8s pour ces images.



A+

Phil

[Lasilla]

Très intéressant!

Pour la Lyre où on voit bien du coup la répartition des éléments dans l'anneau.

Pour la blink, la forte image en OIII correspond bien à la couleur bleu/vert telle qu'on la voit.



Dis-moi, Maîte, l'image à gauche de OIII sur la blink ne pourrait-elle pas être la raie H beta à 486nm?

[Maitre Rubhan]

Dis-moi, Maîte, l'image à gauche de OIII sur la blink ne pourrait-elle pas être la raie H beta à 486nm?



Tu n'as peut-être pas tort... J'avais jugé que la seule assez lumineuse à proximité de la grosse OIII devait être sa petite soeur, mais vue la résolution (basse) que j'ai, elle a des chances d'être mélangée à l'autre.



Une mesure rapide me donne dans les 487 nm, donc, ça tend à indiquer que tu as raison!...



A+

Phil

[Maitre Rubhan]

Pour la Lyre où on voit bien du coup la répartition des éléments dans l'anneau.



-Et d'ailleurs, tu parles de répartition des élts dans l'anneau, mais je me demande si cela reflète une véritable répartition (les H plus loin que les O), ou si c'est plutôt dû à la plus grande difficulté qu'a l'étoile centrale à exciter du O dans la banlieu lointaine de la nébuleuse... On trouve les 2 interprétations dans la littérature...



-Et on aurait plutôt la répartition inverse dans l'image de 6826...



A+

Phil

[Lasilla]

Les OIII sont trop proches pour être dédoublée vu la distance entre 500-501 et 656 sur ta photo, ça correspond bien à H beta je pense...



Sur le coup de l'excitation par contre, je dois avouer que ton explication se tient aussi

Et c'est vrai que j'avais noté la répartition inverse pour la Blink, mais l'abondance aussi semble s'inverser... Bizarre...

[Olivier Thizy]

Bonjour,

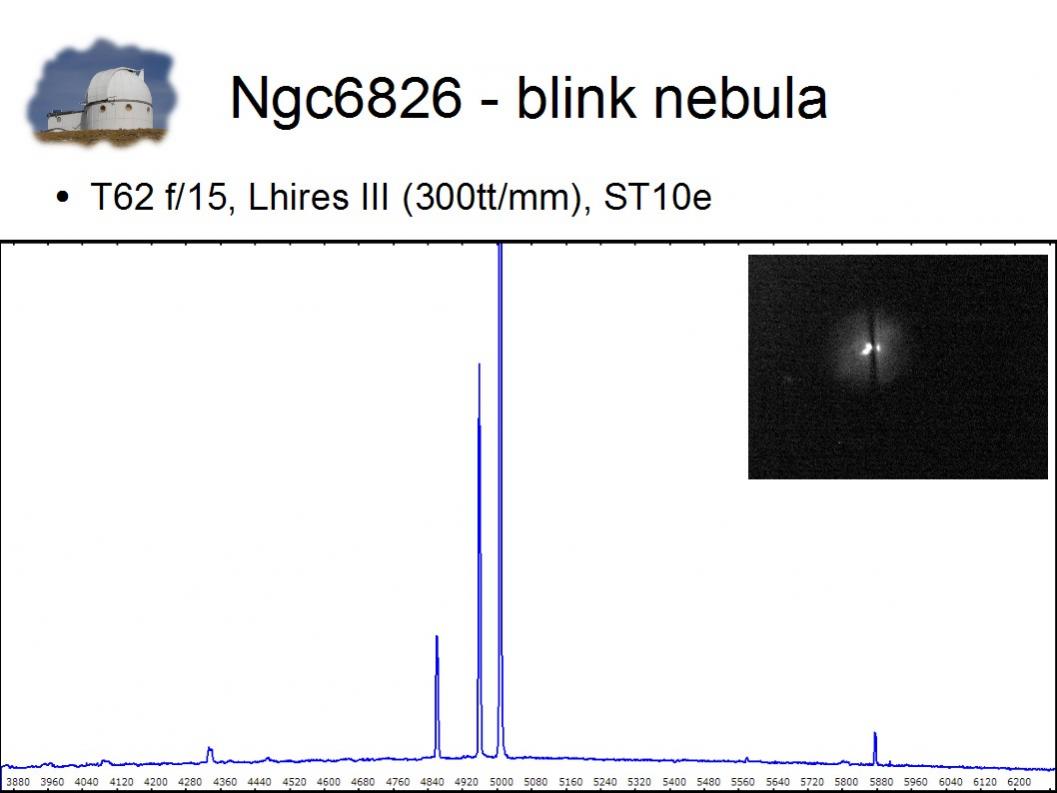

J'avais fait un spectre de NGC6826 l'année dernière avec un Lhires III (réseau de 300tt/mm), centré sur les raies [OIII]. Image ci-dessous.





Je l'ai refait dernièrement avec un spectro echelle qu'on est en train de concevoir, l'avantage étant de pouvoir enregistrer un plus large domaine spectral. La résolution est aussi meilleure que le Lhires III avec un 300tt/mm.



Voici la mesure de aires des raies (après correction de la réponse instrumentale) en prenant H-beta comme référence:

H-alpha, 6563: 1062.7

[OIII], 5007: 23.1

[OIII], 4959: 7.4

H-beta, 4861: 1.0





Voir aussi l'excellent atlas spectral de Benji:

http://bmauclaire.free.fr/astronomie/spectro/atlas/seriebr/



et sa page astrophysique sur le sujet:

http://bmauclaire.free.fr/astronomie/spectro/astrophysique.html#nebulaire





Cordialement,

Olivier Thizy

Solution pour Spectroscopie et Asservissement de coupoles/abris

http://www.shelyak.com/fr/

[Maitre Rubhan]



Voir aussi l'excellent atlas spectral de Benji:

http://bmauclaire.free.fr/astronomie/spectro/atlas/seriebr/



et sa page astrophysique sur le sujet:

http://bmauclaire.free.fr/astronomie/spectro/astrophysique.html#nebulaire



Merci pour ces infos!



Superbe, l'atlas de spectres, belles références!



A+

Phil

[Olivier Thizy]

Bonjour,





Je viens de retrouver mes notes lors d'une conférence d'Agnès Acker, spécialiste en la matière. Elle indiquait que le rapport entre les raies H-alpha et H-beta devrait être de 2.8. Mais pour les nébuleuses, il est souvent >10.



Pourquoi? A cause de l'extinction interstellaire qui impacte plus le bleu que le rouge, d'où une diminution de l'intensité H-beta plus forte que réelle. En fait, les nébuleuses planétaires sont de bons indicateur de matière interstellaire dans la galaxie. Après, il y a même des réactions locales entre la matière et l'énergie de la Np qui en font des traceurs de matières dans notre galaxie.



Ce serait donc intéressant de calibrer le spectre ngc6826 (ie: réponse instrumentale) et de mesurer H-alpha/H-beta (l'intensité peut se mesurer avec la largeur équivalente EW des raies)...





Cordialement,

Olivier Thizy

Solution pour Spectroscopie et Asservissement de coupoles/abris

http://www.shelyak.com/fr/

[hkcd]

justement, je viens de prendre M57 avec un Star Analyser :



http://jluccolas.free.fr/2008_juillet/Imagesjuillet2008_fichiers/image009.jpg



les conditions de prise de vue :

http://jluccolas.free.fr/2008_juillet/Imagesjuillet2008.htm



ce petit réseau est vraiment très intéressant pour découvrir la spectro stellaire !

[gabal]

J'aimes beaucoup ce type d'image, spectrale. Mais vous vivrez de belles vues, spectrales, avec un star analyzer ou autre réseau vissé à la bonnette d'un occulaire. Avec un diamètre de puppillle de sortie de 4mm, faible grossisement, vous aurez des forêts de spectres à regarder. Par ci par là quelques particularité à remarquer, dans la discrétion ou la continuité.
