transformation dobson Sky optic 300/1500

gerard33

Par gerard33
dans Les bricoleurs

Messages recommandés

gerard33

gerard33

Posté
Posté

bonjour

je sens que je vais finir par le faire...

mon dobson Sky optic 300/1500 est parfait sauf qu'il est intransportable dans ma petite auto

soit je change de voiture, soit je me fais un serrurier

bon...va pour le serrurier!!

question: quelqu'un(e) a-t-il transformé un 300 de ce type?

aurait-il(elle) quelque plan, côtes, conseils?

gerard33

gerard33

Posté
  • Auteur
Posté
Peut-être quelques idées par là : http://www.reto.fr/modif/imagepages/image2.html



Puisque tu vas bricoler, profite en pour améliorer tourillons et rocker box, cela te permettra de gagner encore en volume et surtout en agrément d'utilisation.



merci den,

ce n'est pas mal du tout, je l'avais vu passer une fois

pour tout dire, de part mon métier, je suis plutôt "métal"

j'espère trouver des tutos dans ce matériau

merci

BipBip Boréalis

BipBip Boréalis

Posté
Posté

Bonsoir Gérard,



j'ai le même Dobson depuis Noel dernier et je me suis lancé dans l'allégement de la "chose".

Tu peux suivre l'évolution des travaux là:http://www.webastro.net/forum/showthread.php?t=29768

Alu,carbone,contreplaqué,inox et un peu de miroir!

Toutes les photos n'y sont pas,je vidange les pièces jointes au fur et à mesure.

Je suis à ta disposition pour tous renseignements.

C'est vrai que l'animal est volumineux et lourdingue!

Personnellement,ce sont mes lombaires qui calenchent...

Bon courage

A+

Bip

gerard33

gerard33

Posté
  • Auteur
Posté

oula, j'ai à peine le temps de lire un post qu'un autre arrive!

Bip

j'ai regardé quelques photos: c'est du grand art!

il ne reste plus rien de l'original

je n'ai pas vu l'image finale dans ce long fil

Albéric

c'est déja plus dans mes cordes

c'est celui-là:


xs_man

xs_man

Posté
Posté

Le poids n'était pas mon obsession, juste la possibilité de le caser plus facilement dans la voiture, enréutilisant au maximum l'existant, le tout pour un coût minimum !;)



Albéric

gerard33

gerard33

Posté
  • Auteur
Posté
Le poids n'était pas mon obsession, juste la possibilité de le caser plus facilement dans la voiture, enréutilisant au maximum l'existant, le tout pour un coût minimum !;)



Albéric



oui, moi c'est pareil

de plus, le tube alu ne pèse pas lourd

qu'as tu utilisé au final comme habillage? (jupe)

xs_man

xs_man

Posté
Posté
oui, moi c'est pareil

de plus, le tube alu ne pèse pas lourd

qu'as tu utilisé au final comme habillage? (jupe)



Un grand sac poubelle noir ! ;)



Albéric

  • 4 semaines plus tard...
gerard33

gerard33

Posté
  • Auteur
Posté

ça y est, je plonge!

le diamètre du tube est de 360 mm, celui du miroir est 304mm

une petite question:

puis-je mettre mes platines de reprises (où se boulonneront les tubes) à l'intérieur du tube existant en respectant bien sur l'ouverture de 304mm?

je n'ai jamais fait d'études, mais les rayons lumineux sont rectilignes non?

en bref, si l'intérieur de mon tube fait 310 mm pour un miroir de 304, vais-je perdre de la lumière?

ouala

den

den

Posté
Posté

Les rayons ne sont pas rectilignes. ils arrivent avec le même agle que tu auras sur le ciel. Il faut donc garder 1,5° ou 2° suivant le champ que te donnent tes oculaires(pente d'un centimètre par soixante centimètres de longueur pour un champ de 2°).

Tu dois aussi faire tenir tes barres à l'extérieur d'un carré englobant le diamètre de ton tube pour ne pas les retrouver dans le chemin optique(pour un serrurier en 8 tubes, pour un six tubes il faut que ce soit dans un hexagone englobant ce tube).

Et surtout du léger en haut et pour les tubes, c'est ce qui limitera les kilos de plomb à rajouter à l'arrière, surtout si tu compte conserver tes PO et chercheur originaux.

gerard33

gerard33

Posté
  • Auteur
Posté

OK merci beaucoup

j'ai été faire les courses ce matin et aprés la sieste...j'attaque!

je vais donc mettre les renforts et les tubes à l'extérieur

je ferai sans doute un Compte Rendu Observation Bricolage ;)

gerard33

gerard33

Posté
  • Auteur
Posté

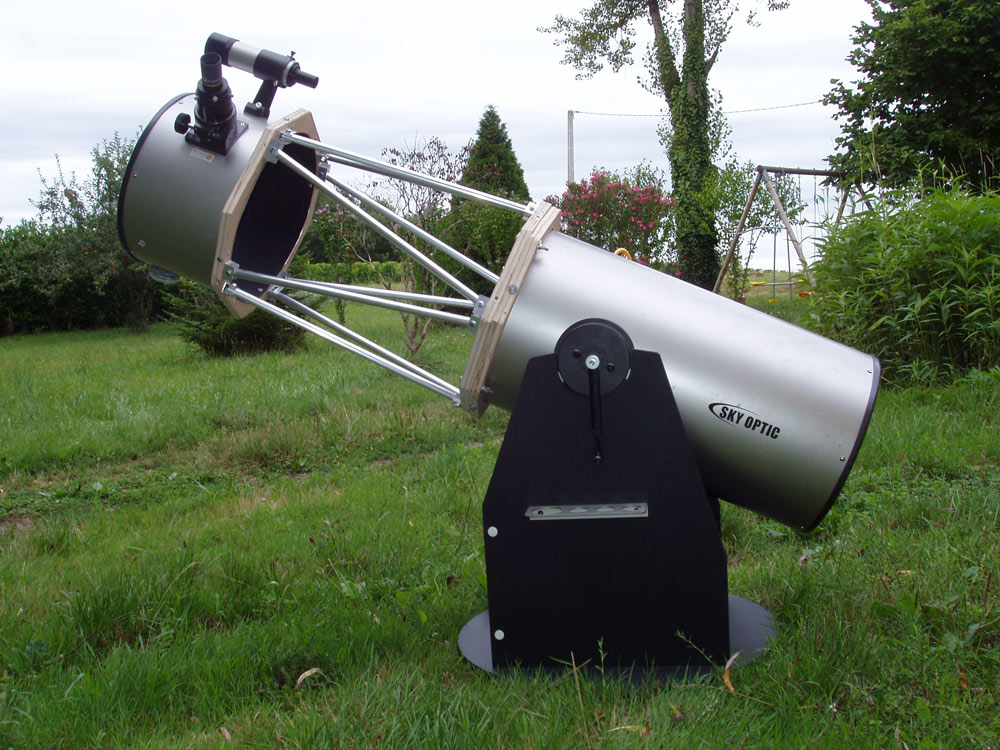

oooo le bel oculaire! ;)



Beau travail. Pour l'équilibrage, ça pose pas problème?



Salut Astronomo, tu as raison c'est le tien, enfin le mien maintenant!

et j'en suis super content dis donc, il est très agréable à utiliser

pour l'équilibrage, l'avant n'est plus assez lourd

pour l'instant, j'ai mis un gros aimant (au bout en dessous), mais je vais faire comme David, un poids qui coulisse sur un rail alu

à un de ces 4

gerard33

gerard33

Posté
  • Auteur
Posté

Une petite fenêtre pour les essais ce soir

visée de Jupiter, oculaire 42, bof

oculaire 25, toujours pas de satellites

la peur s'installe

le 12 maintenant: toujours rien

c'est vrai qu'impatient, j'ai oublié de régler le chercheur

je suis sur une étoile!

légère remontée et hop, Jupi, ma Jupi, avec ses bandes bien dessinées, ses satellites

impec

je file sur Hercule tant que les nuages n'y sont pas

paf M13 qui frétille au bout

opération dobson réussie, demain peinture

bonne nuit

xs_man

xs_man

Posté
Posté

Belle réalisation Gérard.

Petite question : pourquoi ne pas avoir raccourci un peu plus le tube, quitte à déplacer un peu les paliers ? Tu aurais encore gagné en compacité.



Albéric

gerard33

gerard33

Posté
  • Auteur
Posté
Belle réalisation Gérard.

Petite question : pourquoi ne pas avoir raccourci un peu plus le tube, quitte à déplacer un peu les paliers ? Tu aurais encore gagné en compacité.



Albéric



je n'ai pas osé

je ne suis pas un fignoleur et je dois rester dans mes limites

quand je dépasse, cela finit à la poubelle, et comme c'est devenu mon instrument préféré, cela m'aurait bien embêté!

sinon, je me suis fait un contrepoids qui coulisse dessous me permettant différentes configs d'oculaires et de chercheurs

à+
