Salut a tous !



Question : j'ai un C8 ,un reducteur alan Gee Telemark II,

Un 350d avec sa bague T+T2 .

Que me faut il au minimum pour racorder tout ca proprement ?



pare que là , ben je m'y perd....



merci d'avance .



François

[den]

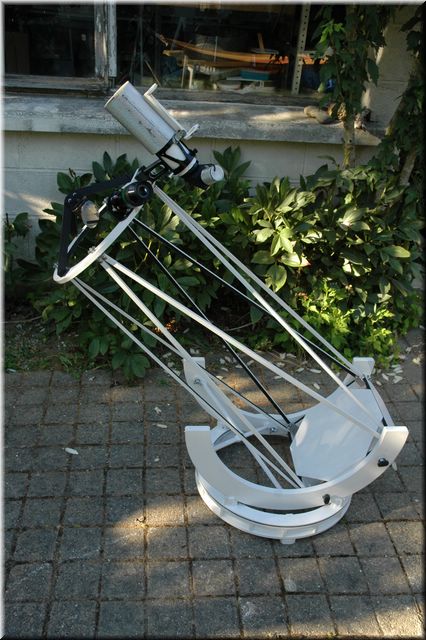

Un 250 mm pour emmener sur mon scooter :











Les détails : http://www.reto.fr/t250d/imagepages/image1.html

[Newton]

Ca donne envie...

Dis... Tes tourillons, ils ne sont pas un peu trop petits ?

[aper 41]

Voilà du bien bel ouvrage messire Den.



Bravo, pour cette réalisation, qui donne bien envie....



J'aimerais tellement pouvoir faire la même chose avec mes deux mains gauches



Alain

[BipBip Boréalis]

Bonjour Den,



Je pleure tellement c'est beau!

On se demande pourquoi aller chercher midi à quatorze heures!

C'est déconcertant de simplicité,de légeretè...

Bravo,Monsieur Den!

Bip

[CATLUC]

Bonsoir

Den a encore frappé très fort encore une fois.

Superbe travail Denis.

Le scooter va être content.

Bonne soirée.

Luc.

[PATASTROF]

Rien à redire, comme d'hab' Encore du grand Den!

[vincent.becker]

Superbe!



L'anneau du secondaire fait quelle épaisseur?



J'en ai profité pour rajouter ton site dans les liens du site du télescope amateur, il en vaut largement la peine!

[den]

L'anneau du secondaire fait 12 mm d'épaisseur (en 2x6)28 de diamètre intérieur et 35 d'extérieur.

J'avais pensé le faire sous forme de caisson comme les tourillons, mais avec les différents renforts, pas grand chose à gagner.

Sur un plus grand diamètre, par contre, cela serait certainement bénéfique.

[vincent.becker]

Merci. Pour mon 200 j'ai aussi opté pour du 12 (en 1x12) "au jugé".

[mariposa]

il ne peux plus s arreter ......



c est le miroir de l ancien denoscope que tu as "recyclé"

[jeannot13]

Superbe boulot pour un bien beauu télescope .

[lporoc]

Salut,



j'ai un miroir de 250, je me demande si je ne vais pas m'inspirer de ton scope. Est ce que tu as fais des plans qui pourraient être mis en ligne ?



A+

[den]

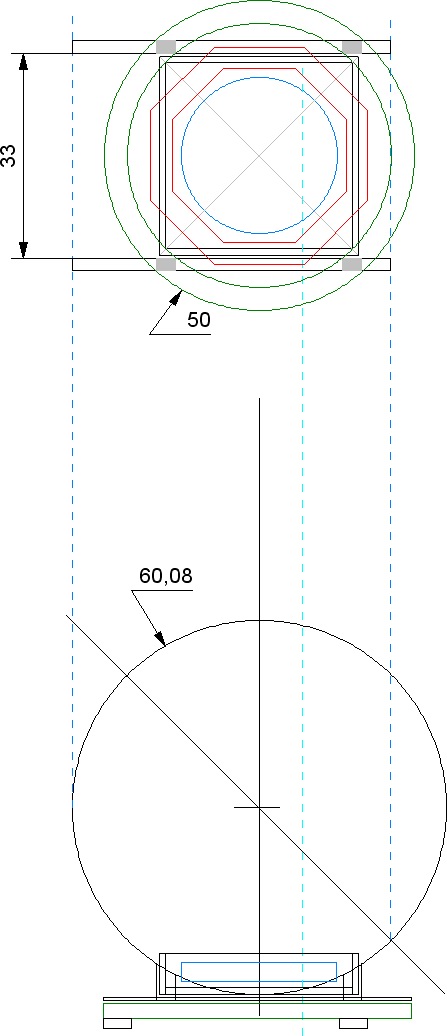

Tu as de la chance, pour celui-ci j'ai un dessin sommaire(Jen avais besoin pour la corrélation tourillon/base/boite à miroir,mais je crains qu'il ne t'aide pas beaucoup ) :

http://www.reto.fr/stock/t250d.jpg



Et en le regardant, je m'aperçois qu'il y a eu du changement entre la table à dessin et l'atelier.

Mais bon, l'amusant, c'est de concevoir et trouver les astuces, pas de construire selon des plans

[lporoc]

Merci !



Je suis d'accord avec toi : c'est amusant de concevoir le scope !



Je viens de terminer un 200 du type scotopix avec un miroir de 250 à la place du 200 ! J'ai du acheter un chausse pied géant !!!



A+

[Lastronome]

un mot : épatant !



Mais jusqu'où s'arrêtera-t-il ?

[Poussin38]

Mais bon, l'amusant, c'est de concevoir et trouver les astuces, pas de construire selon des plans



cette qualité de boulot est réservée aux artistes ou, s'ils ne sont pas à la retraite, aux hyper doués



Pour preuve le nombre de réalisations montrées dans le forum pour 8000 membres



Autant le montage ne me fait pas peur (ce serait plutôt mes 2 filles ), autant les essais de solutions techniques je ne m'y aventurerais pas



Mon cher oui tu es une exception



A quand une petite société concurente de skyvision?



En tout cas ça aiguise l'appétit de bricolage, c'est certain

[den]

Quelques petits dévellopements sur ce télescope :

Les télescopes simples d'emploi, économiques et donnant de belles images séduisent rapidement et un observateur averti du club de Rennes s'est laissé tenté par la formule et s'est lancé dans la construction d'un clone.

Il a trouvé mes méthodes de construction un peu complexes et pense moins se casser la tête que moi pour une éventuelle prochaine construction.

Il reconnait néanmoins que copier sans avoir à se préoccuper que tout fonctionne est nettement plus simple que de de créer à partir de pas grand chose en ayant tout à optimiser et en restant dans des coûts minimums.

Il a aussi un équipement de menuisier bien plus performant que le mien.

La première lumière devrait avoir lieu d'ici quelques jours.







les sirènes du carbone ont fini par me piéger. En fait je suis tombé sur un décathlon ou il avaient en quantité les tubes en 6 mm x 160 cm, ce qui m'a permis de refaire mon serrurier pour la sommme de 30 € alors que le budget aurait été nettement plus important avec les tubes de 8 mm que j'avais trouvé jusqu'à maintenant.

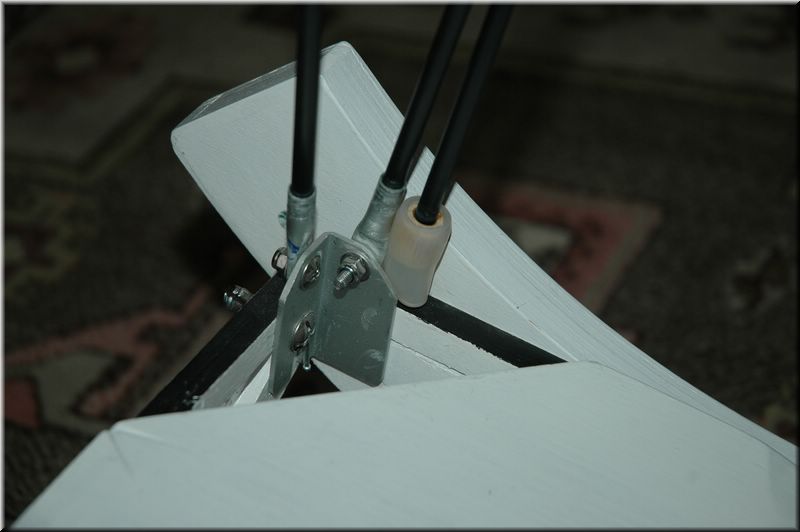

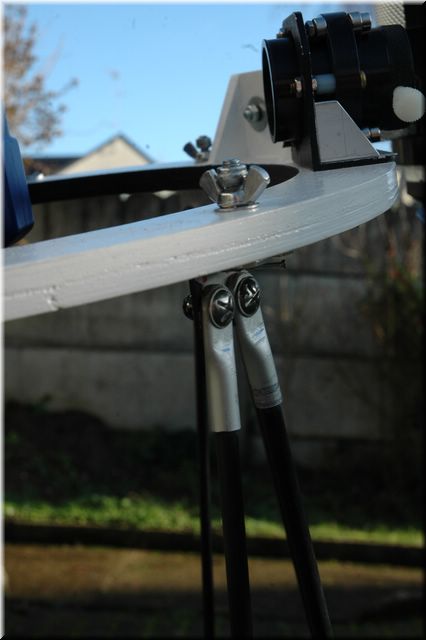

Les attaches des tubes sont faites à partir de tubes alu de 8 mm repercés en intérieur à 6 mm pour recevoir les tiges carbones et aplaties dans l'étau après un manchonnage sur la moitié de leur longueur en tube laiton de 6 mm pour éviter à l'alu de se fendre.



[kiwi74]

Sympa le dob.



Je m'attendais à voir des images de ce genre :



[Leimury]

les sirènes du carbone ont fini par me piéger. En fait je suis tombé sur un décathlon ou il avaient en quantité les tubes en 6 mm x 160 cm, ce qui m'a permis de refaire mon serrurier pour la sommme de 30 € alors que le budget aurait été nettement plus important avec les tubes de 8 mm que j'avais trouvé jusqu'à maintenant.



Bonjour,



C'est pas dans les fournitures pour tente ?



Un truc type arceaux ?

[tutu56]

Il est superbe!!!

[frl68]

Bonjour,



C'est pas dans les fournitures pour tente ?



Un truc type arceaux ?



Rayon Cerf-volant :

Je viens d'acheter 6 tubes diamètre 8mm longueur 1,60m, à 7.95 euros le tube (c'est pour mon 318 ). C'est plus rigide que les tubes 12x1 en alu de mon 200, mais un peu moins que les 16x1 en alu, prévus au départ (mais nettement moins lourd aussi !) .

[Dédé de St Fé]

Belle réalisation Den, on peut voir une photo avec ton 250 plié sur le scooter ?

[den]

Belle réalisation Den, on peut voir une photo avec ton 250 plié sur le scooter ?



Dès que je le démonte. mais pour l'instant, il n'a pas quitté beaucoup la maison ou il sert énormément en téléscope pour observations express entre les nuages et les averses

[den]

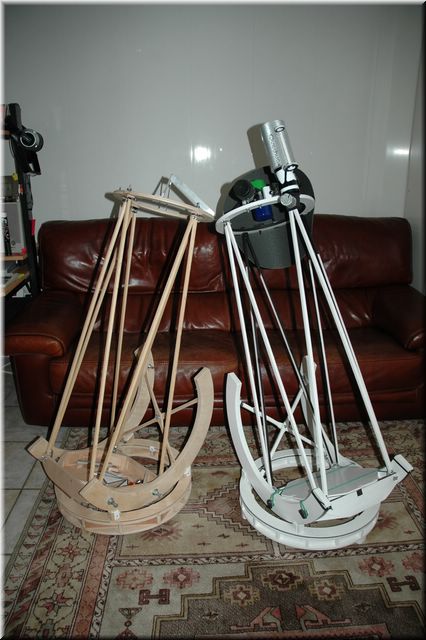

Le clone du copain a pris les couleurs de l'original

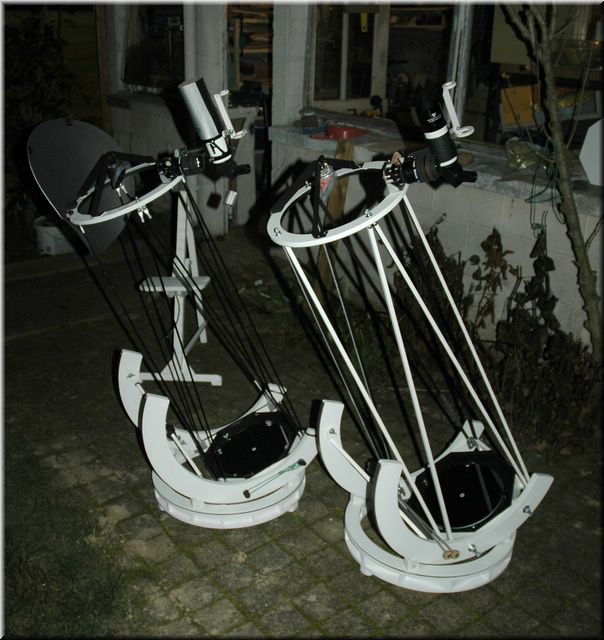

Télescopes en formation





Cela donnerait presque envie de construire un binoscope

[isym44]

Bonjour,



C'est pas dans les fournitures pour tente ?



Un truc type arceaux ?

Tu trouves ça au rayon planche à voile, ce sont des armatures pour voile de Kitesurf, du moins crois-je.

Jean-Pierre

[den]

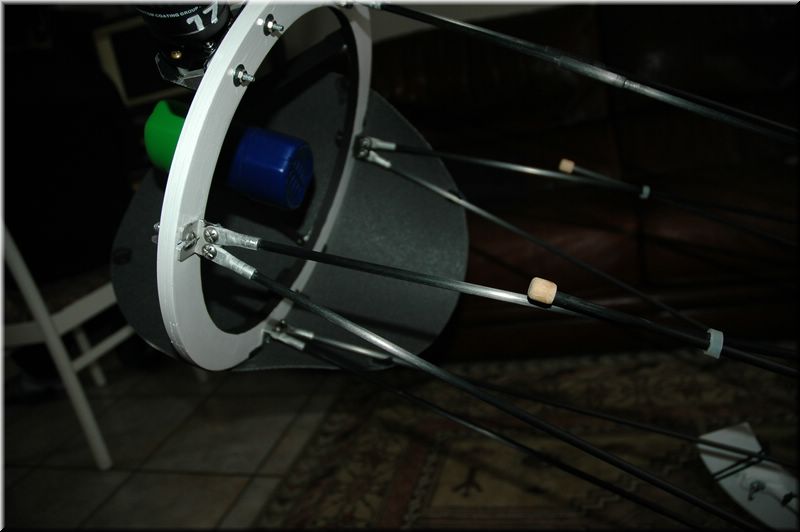

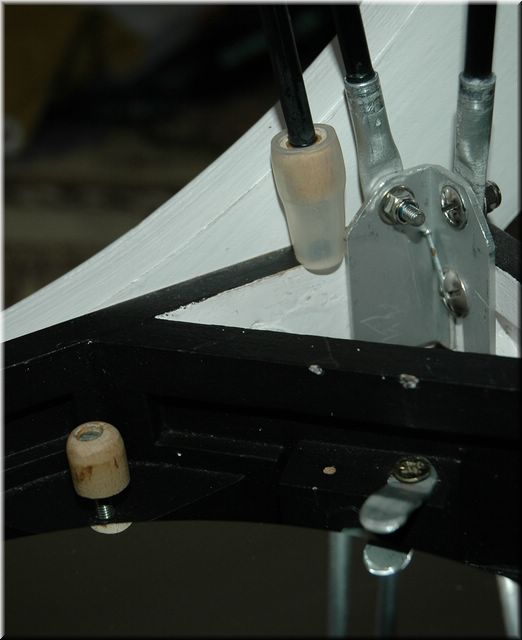

Ayant déja la collimation par l'avant, je cherchais une solution satisfaaisante simple et rapide à mettre en oeuvre pour implaémenter les rallonges qui me permettraient de collimater confortablement l'oeil à l'oculaire.

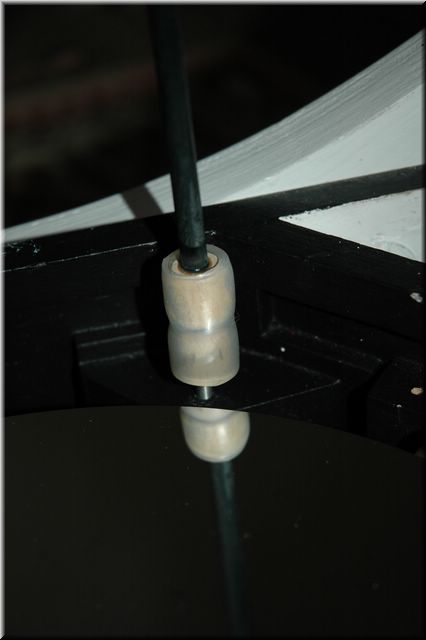

J'ai donc collé des boutons en bois de diamètre 12 mm sur les vis de collimation et d'autres sur les tiges de commande.

Sur les boutons de la tige de commande, j'ai collé un morceau de durite silicone qui doit faire environ 10 mm intérieur qui s'enfile légèrement à force.







Pour effectuer la jonction il suffit d'enfiler la durite sur le bouton de la boite.

Cela donne une liaison suffisante pour un effort relativement important, ne bouge quand on les manipule et donne une bonne latitude d'orientation.







La partie haute des tiges de commande est maintenue contre les tiges de serrurier à l'aide d'une bague de la même durite silicone et est équipé aussi d'un bouton de bois.







Lorsque je remets le couvercle, il est possible de pincer la durite entre fixation des tubes serrurier et tourillons pour le rangement dans cette configuration.



[takaya]

Quelle belle évolution .



C'est drôle comme la première version me fait penser à un autre dob, plus grand, que tu as examiné cet automne dans le Perche, et pourtant tu l'as fait avant. (j'avais pô vu, désolée...)



Et en plus tu en fais deux ! Ça devient une manie ...
