Construire un trépied bois pour monture équatoriale SP, EQ5, CG5

[pascvale13]

je vous propose la fabrication d’un trépied en bois pour monture allemande G P et ses différentes copies (EQ 5, LXD 55, etc.…) pour moins de 100 Euros, réalisable en un week-end.

Avec ce trépied l’amélioration au niveau de l’amortissement des vibrations est spectaculaire:).





[/img]





Le matériel,

Scie sauteuse, perceuse, serre-joint, et des établis.

Les fournitures,

Colle à bois extérieurs, vernis,

6 boulons et écrous de « 7 », 3 boulons et papillon de « 8 »

3 vis à bois pour les supports.

3 charnières longues



Le mieux est de faire découper le bois par un magasin de bricolage, c’est plus rapide et plus propre. Les dimensions sont libres et à déterminées en fonction du tube utilisé, je donne les miennes à titre indicatif.



18 pièces de contreplaqué d’extérieur qui comprennent ;

12 pièces de contreplaqué de 15 mm d’épaisseur, 50 mm de largeur, 600 mm de longueur.

6 pièces de contreplaqué de 10 mm d’épaisseur, 50 mm de largeur, 550 mm de longueur.

(Les dimensions en longueur sont en fonction des dimensions de l’instrument astro)

1 pièce de 200 mm de long et de 50 mm de large qui servira de patron pour la découpe et le perçage de l’articulation au niveau de platine de la monture.

Et enfin une pièce de contreplaqué qui servira à faire le triangle du trépied.



Première opération, il faut coller les 2 pièces de 15 mm d’épaisseur et 600 mm de longueur ensemble (il faudra le faire 3 fois), les couper en deux à 250 mm de longueur( pièces A), dans les morceaux restant découper une fenêtre de 300 mm de long (pièces C) et fixer les mini platines.



Deuxième opération, coller ensemble 1 pièce de 15 mm d’épaisseur et 600 mm de longueur et 1 pièce de 10 mm d’épaisseur et 550 mm de long (il faudra le faire 6 fois), que l’on appellera pièce B



Troisième opération, découper et percer à l’aide du patron les pièces A et B, les assembler en les collants ensemble.

Ensuite après ponçage, vernissage et découpe des arrondis, percer à l’aide du patron les trous pour les boulons et les installer.

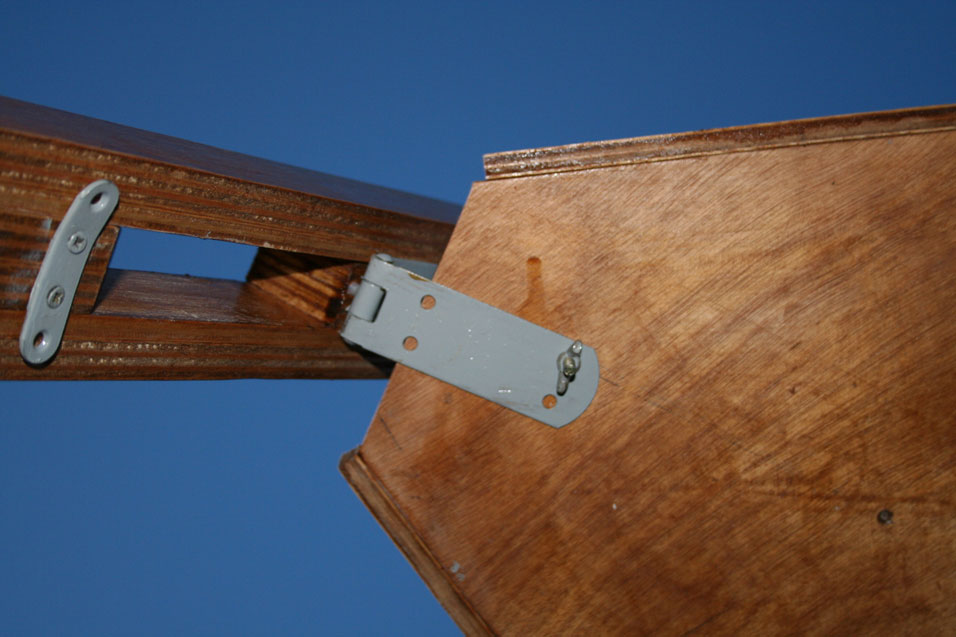

Fixer les charnières pour le maintien du triangle.





[/img]





Quatrième opération, il faut découper à travers la pièce C, une rainure qui servira à régler la hauteur du trépied.



Cinquième opération, assembler les trois pieds sur la platine d’origine de votre monture, et voilà….



Ma monture une LXD 75 Meade avec GO TO, qui marche très bien après graissage des engrenages, et mise à jour de l’Auto star sur internet.

Pascal

http://membres.lycos.fr/astrophotopassion/

Modifié 19 août 2008 par pascvale13

[Newton]

Hello,



Tu as des photos ?

[pascvale13]

Oui, bien sur le temps de les télecharger de mon PC via webastro!!![/img]

[pascvale13]

Ce petit bricolage est adaptable sur tout les trépieds EQ6, LX 90, Nextar;).

C'est très stable même avec du mistral:rolleyes:....

[Newton]

Quelques questions:

- à quoi sert la rainure ?

- comment peut on faire pour régler la hauteur des pieds (si le sol n'est pas droit)

[pascvale13]

Merci Newton pour ta remarque constructive:)

A travers la rainure, passe la vis de blocage du pied avec le papillon, c'est comme cela que je règle la hauteur du trépied et fais ma mise à niveau.

Pascal

Modifié 17 août 2008 par pascvale13

[jeannot13]

Salut voisin du 13 , très belle réalisation et c'est du solide mais pour moi trop tard j'ai commandé un trépied Berlebach pour eq6.

[pascvale13]

Merci, très bon choix, voisin du 13,

Le berlebach est un bon trépied, j'en ai un pour mettre un appareil photo avec une rotule.

Le bois amortis les vibrations des engrenages des moteurs, et quand quelqu'un marche à coté du trépied lorsque tu es en pose astrophoto.

Pascal

[Céb]

Salut,



Je déterre ce topic car j'ai une question :



Comment fait-on la rainure dans la partie C ?

[pascvale13]

Je l'avais fait à la scie sauteuse, on peut le faire aussi à la défonceuse !

[Céb]

Ok merci, je viens de comprendre. Tu perces de part en part (il ne s'agit pas d'une rainure).

[pascvale13]

Je mesure la rainure dans le sens de la longueur !

Admettons 20 cm,

je perce avec la perceuse un trou de chaque coté de la mesure

je trace deux lignes avec un espace de + ou -1 cm (en fait ça dépend de ta vis) au milieur du pied (pièce C)

ensuite je découpe bien droit (si possible) à la scie sauteuse les deux lignes

Et voili, on a une belle rainure

@+

[cpeg]

Je mesure la rainure dans le sens de la longueur !

Admettons 20 cm,

je perce avec la perceuse un trou de chaque coté de la mesure

je trace deux lignes avec un espace de + ou -1 cm (en fait ça dépend de ta vis) au milieur du pied (pièce C)

ensuite je découpe bien droit (si possible) à la scie sauteuse les deux lignes

Et voili, on a une belle rainure

@+



Cèb a raison. Il me semble que ça ne s'appelle pas une rainure, en mécanique, mais une lumière.



Avouez que pour l'astro....

[pascvale13]

Milles excuses, car la pièce est découpée de part en part !

Peut être une fenêtre !

[cpeg]

http://fr.wikipedia.org/wiki/Trou_oblong

[Céb]

En tout cas joli trépied ... je m'y affaire dès que j'ai du temps ! Merci pour les explications !
