Etx 80 avec Toucam Pro couleur Philips (comment faire une aquisition...)

[florent156]

Voilà, tout est dit dans le sujet, je suis le posseseur d'un etx 80, j'ai une Webcam toucam pro...

Un Barlow x2 amenant la focale à 800mm.



diamètre etx 80 = 80mm

Focale = 400mm



Je dispose d'une barlow x2.





)Voilà, on va faire du simple de simple.

Je dispose des logiciel Iris, Qcfocus, Registax



Première étape : (je pose les questions de manière précise pour chaque étape).

Bon, les personnes ne possédant pas d'etx peuvent néanmoins répondre car le sujet est universel pour tout débutant.



Voilà, je souhaite prendre des images de Jupiter (ou d'un toit en essai) et faire comme tout le monde, les compositer.



Donc, je rajoute l'adaptateur, la webcam COULEUR sur l'etx... puis ?



Que faire, quel logiciel? Quel onglets? Pourquoi? Ou? Quand? Comment?



Cela peut servir par la suite de tutoriel.. une personne nous répondant rend les choses interactives et peut apporter des précisions..



(J'ai fais des acquisitions "comme ca" de Jupiter.. tout ce que j'ai su faire est un scrrenshot de la meilleure image de Vénus (issu de la vidéo) en plein jour avec un filtre rouge.Je veux tout reprendre depuis le début, pour faire du bon, voir même du très bon planétaire avec les etx... il peut donner de belles images, et je veux les faires.. même en m'entrainant en plein jouer sur une antenne...)



Merci de votre aide pour vos futures réponses !!!

[pascvale13]

Hello florent156,

Une image de Vénus en plein jour pas mal:)..

Je pense qu'il y a des tutos sur W.A qui doivent traiter de ce sujet.

J'ai fait un peu de webcam (to u cam pro)

Et je m'étais fabriqué un oculaire parafocal.

Tu fait un essai en plein jour avec la caméra, lors que tu as ta mise au point, tu mets à la place un oculaire en le faisant glisser jusqu'a que tu retrouves ta mise au point, tu fabrique une jupe ou tu lui fait une marque.

Celas tu servira pour pointer un objet et être sur de le placé dans le petit capteur de la caméra;).

Cordialement

Pascal

[pascvale13]

Pour les aquisitions QCfocus est le plus simple,

Après avoir pointer la lune (par exemple) avec ton oculaire parafocal

Tu démarre QCfocus, tu met les réglages de la caméra en automatique

En suite tu décroche l'option, Remise au point

et tu fait jouer les réglages

taux images / secondes,

les seuils et le gains.

Reremise au point

lorsque tu es satisfait tu lance ton AVI (film)



Le logiciel que je connais bien pour le prétraitement est IRIS, il y a plein de tutos sur le site de C.Build

[seriousmath]

yep yep



j'veux pas foutre mon bronx mais la fonction recherche est la pour ca....



Alors moi je vais te donner ca, c'est grace à ca que j'ai commencé.



Va sur ce site d'un membre du fofo (merci à lui)

http://gil31.ifrance.com/



et tu clique sur le lien en vert, direction les 3 fichiers tutoriaux d'Epsi en pdf (membre aussi du fofo ).

La tu fais comme moi tu mets un tapis au sol tu t'agenouille et tu dis merci à des gars comme ca de nous macher le travail



Normallement tu va avoir de bonnes bases pour l'imagerie planetaire et ciel profond.



Quand tu auras lu, tu fais signe pour que les gars comme moi qui n'ont pas d'ETX mais qui ont deja lu les fiches et compris leur contenu viennent t'aider.



Les fiches traites du prog astrosnap mais dans les grandes lignes, pour faire les captures ce sera toujours pareil niveau reglage du materiel quel que sooit le prog....





allez re-yep yep, restant à disposition.....

[pascvale13]

Bien sur, c'est pour ça que j'ai dit qu'il devait y avoir des tutos dans WA, sur ce sujet...

Mais bon la webcam pour moi , c'était il y a quelques années



http://membres.lycos.fr/astrophotopassion/fourphotogalery.html



Je suis plus APN maintenant

Cordialement

yep yep

Pascal

[florent156]

J'esaie de résoudre la map.. poue le moment avec l'etx, le point focale est trop court, je pense coller la webcm et enlever l'adaptateur pour mettre le capteur sur le point focale sinon.. je vais esayer l'afocale en webcam...

Il y a là aussi des adaptateurs pour l'afocale en webcam j'imagine?



sur les etx, j'utilise le porte oculaire au dessus de l'instrument pour y mettre mon adaptateur pour l'acquisition des images sur le point focale mais comme la cam est trop éloigné du point focale, je pense y mettre quelquechose à l'arrire du tube de mon instrument, comme on a un prisme qui se déplace..

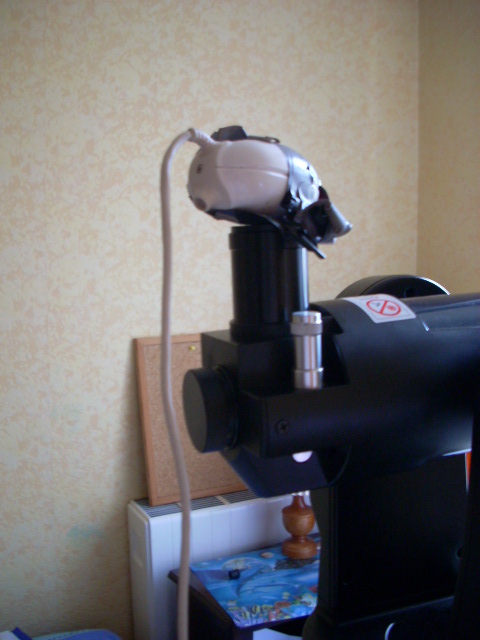

Je vais rééditer le sujet pour y mettre les photos..





L'adaptateur vissé dans le porte occulaire fait perdre grosso-modo 3mm pour rejoindre le porte occulaire, lorsque je veux faire une map à l'infini.

Je pense qu'il serait judicieux de coller la cam au porte oculaire ou avec du scotch ou bien de faire de l'imagerie à l'arrière du tube.

Ou même encore se servir d'un adaptateur histoire de le capteur à l'oculaire.







La plupat des aquisitions faites furent faites avec QCfocus, j'avais pris Saturne et Titan... mais "sans voir" les anneaux... L'image était très suexposé et je ne pouvais pas la sous-exposé avec ma barlow, par contre je peux grossir plus et rendre accessible les planètes.. une autre barlow serait utile pour grossir l'image.

Je vais faire des test de d'acquisition .. puis viendra le compositage de bout d'immeubles ou cheminées.. c'est l'étape ou je me suis retrouvé face à un mur et sur lequel je compte bien sûr surmonter pour de bon..

[seriousmath]

afocale je sais pas si sais bien lameilleure solution



Tu peux essayer la projection occulaire



tu mets un plossl sur le scope et la, le but c'est de creer un adaptateur pour lier l'occulaire à l'adaptateur webcam.



Par exemple, j'ai differents morceaux de PVC qui font pile en diametre interne, le diametre externe du plossl donc le morceau de tube se loge nickel.



Ensuite reste juste à trouver la longueur de tube necessaire en fonction du grossissement.



tiens different tuto bricopour faire ca si tonprob vient de là.... (j'ai pas tout compris non plus EDIT: avec la photo si j'ai compris)



http://www.astrosurf.com/simian/montage_webcam.htm



en bas de celui petit montage pour de l'afocale (meilleur rendu sans objectif d'origine quand meme je maintiens)

http://www.astrosurf.com/astromateur/Materiels_et_Bricolages.html



le lien de la piece si tu l'a pas

http://www.astronome.fr/produit-adaptateur-pour-webcam-philips-toucam-pro-ii-403.html



en un tuto

http://forums.futura-sciences.com/thread213365.html



moi ca ressemble à ca pour ma cam

http://www.astrosurf.com/chouettastro/adaptateur



et encore un autre

http://arnaudom.neuf.fr/Projection.htm



bon j'arrete là, voila ce que m'a pondu google en 10 min de recherche.

mots clefs: projection oculaire, adaptateur variable / afocale.....





j'espere que dedans tu trouveras ton bonheur



NB: tu peux pas reduire la taille de ton porte oculaire ou en changer ?

[pascvale13]

Je pense que tu devrais mettre ta webcam au cul de la lunette, et un oculaire à sa place ( ton système est flip mirror, super!!!).

A vérifier si l'arrière de de l'ETX 80 est pas 42 mm (photographique) si c'est le cas il suffit de trouver le bon adaptateur, sinon PVC et colle néoprène....



http://www.mecastronic.com/coin_des_webcams.htm

[pascvale13]

Si ça passe entre les bras de l'ETX ?

Si ca passe pas il y a un adaptateur pour la projection à l'oculaire chez Meade.

Sinon j'ai trouvé ce site

http://cbrugne.free.fr/etx/webcam_install.php3



Si tu as réussi à prendre Titan, tu dois avoir les anneaux de Saturne,

essaie de varier la vitesse image /seconde

il te faut jouer avec les commandes du drivers de la caméra,

Source vidéo

onglet Commandes Caméra

vitesse d'obturation, et gains .

Cordialement Pascal

[florent156]

Si ça passe entre les bras de l'ETX ?

Si ca passe pas il y a un adaptateur pour la projection à l'oculaire chez Meade.

Sinon j'ai trouvé ce site

http://cbrugne.free.fr/etx/webcam_install.php3



Si tu as réussi à prendre Titan, tu dois avoir les anneaux de Saturne,

essaie de varier la vitesse image /seconde

il te faut jouer avec les commandes du drivers de la caméra,

Source vidéo

onglet Commandes Caméra

vitesse d'obturation, et gains .

Cordialement Pascal



OUi, je voyais Titan (avec ma 80/400 bon marché), mais saturne, était surexposé, mais on voyait un ovale.. même si saturne était sous-exposé..

Bon, avec mon etx.. je vais voir pour régler ce souci de "comment mettre la cam au bon endroit" XD

Enfin bref, en afocale avec APN, j'ai pu prendre mes meilleures photo de la Lune avec l'ETX et comparer avec la 80/400.



(voilà pour ce qui est du : je donne de mes nouvelles)

J'attend de voir avec mon futur pc portable (si j'ai..), pour faire de la cam en plein air.. et non déplacer mon fixe pc fixe côté sud...



Quand, je disais "sans voir les anneaux" =) c'est que Saturne était visible en ovale (donc avec les anneaux) mais tellement que l'image est surexposé, on voit qu'un ovale.. =)



enfin bref.

J'enregistre cette page dans mes favori, je met tout en suspens car je peux pas déplacer mon pc vers le sud =(.

Merci des renseignements. Cordialement!
