Laser ou oculaire pour la colimation?

[djoh_tox]

les deux mon colonel.

[syncopatte]

Pour moi l'œilleton (maison)



http://syncopatte.blog4ever.com/blog/lirarticle-126514-606461.html



Si je continue au laser la nuit, c'est avec un laser barlowisé.

Mais pour cela il faut un tube ouvert.



Patte.

[nicolazs]

Concerant les tutos pour la collimation je peux vous donner 2 sites :



http://www.andysshotglass.com/Collimating.html



http://legault.club.fr/collim_fr.html



Voila !!



En espérant que ca vous serve !!



Nico

[ericdu29]

Bonjour,



Le site de "andusshotglass" présente une petite vidéo sur la collimation. C'est bien réalisé.

Sauf que c'est en américain, avec un accent qui devrait aussi passer à la collimation...Dur dur de suivre.........On est trop c... en france pour faire la même chose?

pour ma part j'ai le kinder et le trou est fait ( trop gros je pense) mais je ne savais pas qu'il fallait mettre une rondelle à l'intérieur.........

[jr56]

Bon, avant que ce post ne redevienne vraiment sérieux, je voulais vous dire MDR devant vos Kinder. :)



Quand je pense au nombre que j'ai jeté! maintenant seul mon plus jeune fils en mange encore, rarement....



La France reste vraiment le pays du système D!



Sinon pour les photographes (terrestres, il faut pas mal de lumière; je n'ose conseiller sur le soleil, vu les risques!), on peut remplacer l'objectif d'un réflex par un bouchon de boîtier photo percé d'un même petit trou d'aiguille.

Bon, ce n'est pas nouveau. Au 19 ième siècle, cela s'appellait un sténopé. Et plus beaucoup d'automatismes sur le boitier.



Cela rejoint même l'astronomie (cf. Wikipedia)

"Historique

(..)

La première formule pour déterminer le diamètre du trou par l’autrichien Joseph Pretzal en 1857[2]. Le futur prix Nobel, John William Strutt Rayleigh établira une formule dans les années 1880 en travaillant sur les télescopes."

[Melethril]

Pourquoi on doit coller une rondelle derrière le trou?

[syncopatte]

Pour plus de vivisibililité!



Sinon, quand on y colle son œil, le reflet qu'on voit est un cercle tout noir.

Avec la rondelle brillante, le centre est plus facile à cerner.



On n'est pas obligé hein, mais bon, s'il y a des trucs qui aident...

Un autre: savoir ce qu'on fait, extrait d'un autre post:



Lors des nombreuses nuitées nuageuses, on a le temps de s'en occuper.

a partir d'une collimation parfaite, peut-être obtenue avec beaucoup de peine, ne pas hésiter à décollimater volontairement.

Mais pas n'importe comment: avec méthode!

Que se passe-t-il si je serre/déserre par là?

Hop, c'est noté et on remet en position de départ.

Et ainsi de suite.

Comme résultat on aura un ou des schémas sur mesure, qui servira pour toutes les opérations ultérieures.

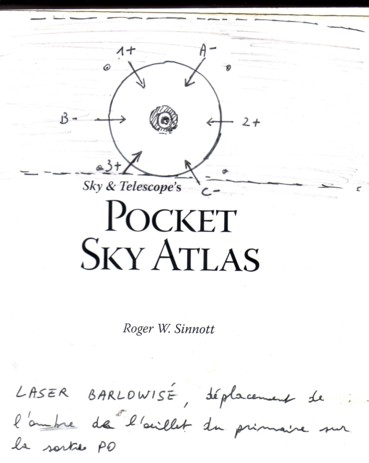

Voici les miens:





Je ne vais pas expliquer ce que cela représente: c'est pour mon tuyau et suivant ma logique.



En tout cas, avec ce schéma à portée de main (forcément, dans le PSA) je ne passe plus mon temps à me demander sur quelle vis agir et comment: un coup d'œil au scope, comparer avec le schéma, et hop!







Patte.

[Melethril]

il ya une condition particulière pour la rondelle (genre : diamètre du trou...) ou pas ? (et quelqu'un aurait une photo de son "kinder-oculaire" pour que je me rende bine compte et que je men fabrique un merci



Et puis je me posais une autre question : j'ai vu sur la maison de l'astronomie qu'il proposait un laser "de luxe" et un autre "laser baader". Quelle est la différence ?( car il coute le meme prix!)

[Melethril]

Oups j'ai oublier les liens pour les laser :



laser normal dit "deluxe":

http://www.maison-astronomie.com/-0/collimateur-lasermate-deluxe-750.html



laser baader:

http://www.maison-astronomie.com/-0/laser-de-collimation-baader-72.html

[manu_40]



Si je continue au laser la nuit, c'est avec un laser barlowisé.

Mais pour cela il faut un tube ouvert.



Patte.



C'est quoi un laser barlowisé ? J'utilise un laser classique pour la collim de nuit et j'aimerais bien connaître cette technique qui me semble quelque peu ... exotique

[Sylvain du CNED]

Le laser barlowisé ?

Je crois que c'est un laser de collimation monté sur une lentille de Barlow... enfin je ne suis pas sûr; chez moi c'est Kinder, et disques d'Airy en défocalisant une étoile.

[manu_40]

Désolé, j'aurais dû googliser avant de postiser.

Pour ceux que la technique du laser barlowisé intéresse, voici un lien vers une explication assez claire (en anglais par contre) :

http://www.obsessiontelescopes.com/learning_center/index.html#barlowed

[ericdu29]

il ya une condition particulière pour la rondelle (genre : diamètre du trou...) ou pas ? (et quelqu'un aurait une photo de son "kinder-oculaire" pour que je me rende bine compte et que je men fabrique un merci



Et puis je me posais une autre question : j'ai vu sur la maison de l'astronomie qu'il proposait un laser "de luxe" et un autre "laser baader". Quelle est la différence ?( car il coute le meme prix!)



oui, je me pose la même question sur la collimation au kinder!! Faire un trou de 1 mm mais aprés????? et un trou de 1 mm ça me parait petit pour y voir quelque chose non? Spécialiste du kinder à vos claviers svp!!

[syncopatte]

Si le trou est trop grand, on ne peut plus placer son neuneuil avec assez de précision pour bien aligner les optiques.



Donc 1mm...éh oui, on ne voit pas grand chose...d'où l'intérêt de coller une rondelle métallique bien réfléchissante, éventuellement percer une fenêtre sur le côté.



Et après?



On collimate!



Patte.

[Melethril]

Moi je ne vois toujours pas ou placer la rondelle ? et c'est une rondelle de bricolage normale ?

[Lasilla]

OUi, une rondelle normale mais petite, en métal brillant.

Et il faut la coller à l'intérieur du kinder, bien centrée sur le trou, de façon à ce que son image se réfléchisse sur le primaire et qu'on puisse la superposer avec l'oeillet qui se trouve collé dessus.

[syncopatte]

bon, je remets le lien vers le mien (avec des photos c'est plus clair):



http://syncopatte.blog4ever.com/blog/lirarticle-126514-606461.html



entre-temps j'ai peint l'intérieur (sauf la rondelle) en blanc, on gagne en visibilité pour la collimation de nuit.



Patte.



PS: en bas de l'article il y a des liens pour le laser barlowisé (en français aussi)

[Lasilla]

Voilà le mien qu'on peut voir ici.

On voit la rondelle sur une photo: c'est pris depuis l'emplacement du secondaire.

[ericdu29]

Si le trou est trop grand, on ne peut plus placer son neuneuil avec assez de précision pour bien aligner les optiques.



Donc 1mm...éh oui, on ne voit pas grand chose...d'où l'intérêt de coller une rondelle métallique bien réfléchissante, éventuellement percer une fenêtre sur le côté.



Et après?



On collimate!



Patte.



OK Patte, merci pour l'explication c'est plus clair!!

Cependant j'avais déjà vu sur ton blog le lien et mais le trou sur les photos fait à mon avis plus d'un mm!!!!!

[ericdu29]

OUi, une rondelle normale mais petite, en métal brillant.

Et il faut la coller à l'intérieur du kinder, bien centrée sur le trou, de façon à ce que son image se réfléchisse sur le primaire et qu'on puisse la superposer avec l'oeillet qui se trouve collé dessus.



Merci Lasilla pour l'explication et le lien

il va falloir que je mange encore du chocolat, mes Kinders sont percés trop gros et il me manque la rondelle.

[syncopatte]

tu as bien vu ericdu29: le trou de mon collimateur est plus grand que 1mm.



(mais plus petit que 2mm)



En tout cas, faut le plus petit possible tout en restant utilisable, disons entre 1 et 2mm et c'est bon.



Patte.



PS: bon appétit.

Sinon on trouve encore des boites péloche chez des photographes.
